六边形拉伸冲孔金属网板结构设计

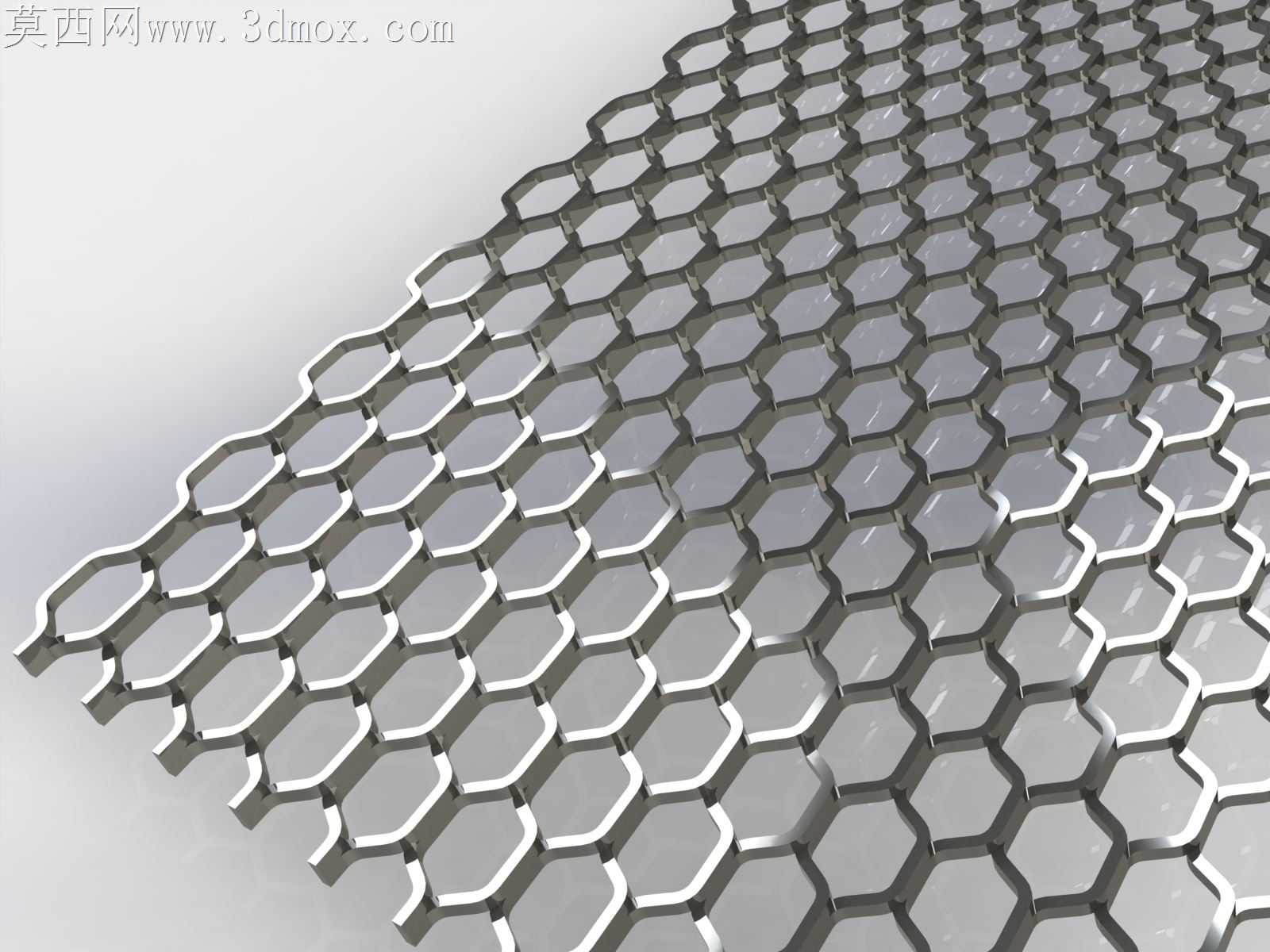

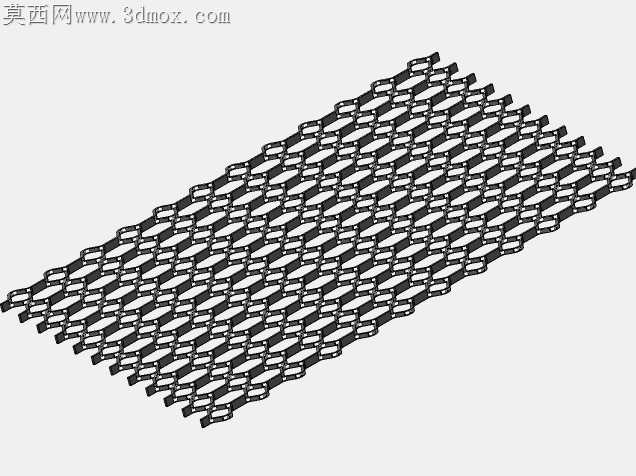

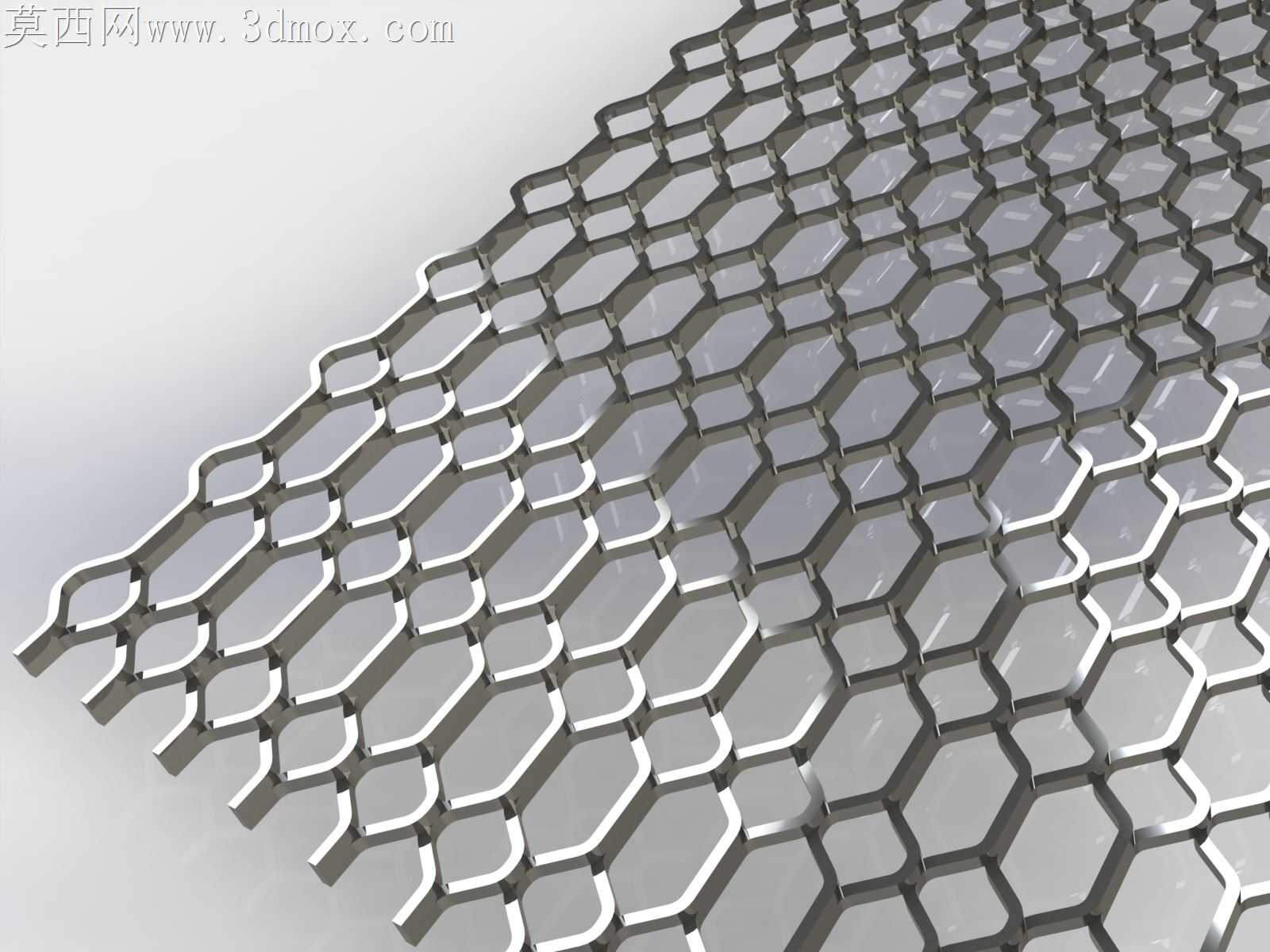

常规冲孔网生产中常遇到孔位边缘应力集中、拉伸后网面平整度差的问题，这款六边形拉伸冲孔网板的结构设计，恰好针对钣金冲压拉伸环节的常见失效点做了针对性调整。网孔采用正六边形排布，相邻孔边的连接筋宽度保持均匀一致，没有出现局部过窄的薄弱区域，冲压拉伸过程中不会因为局部受力不均出现筋条拉裂的情况，也能避免拉伸后网面出现翘曲变形。六边形孔的转角处做了微小的圆弧过渡处理，没有保留尖锐直角，既可以减少冲压时模具刃口的应力集中，延长模具使用寿命，也能让网板在承受横向载荷时，应力不会在尖角处堆积引发开裂。网板边缘的非冲孔区域预留了足够的安装边宽度，安装边与冲孔区域的过渡位置没有突然的截面变化，连接筋的宽度从冲孔区到安装边是平缓递增的，安装时打固定孔不会破坏冲孔区的受力结构，长期使用也不会在安装位置出现撕裂。拉伸成型的网孔孔壁带有自然的斜度，不是垂直于板面的直壁结构，这种结构在过滤、筛分场景下能减少物料卡孔的概率，斜度让物料更容易顺着孔壁滑落，不会卡在孔的中段。网面的孔位排布采用错排方式，相邻三排孔的中心连线构成等边三角形，相比直排结构，相同开孔率下网板的整体结构强度更高，承受面载荷时力的传递路径更分散，不会出现某一排筋条集中受力的情况。孔壁的厚度在拉伸后保持均匀，没有出现局部减薄超差的问题，这得益于前期排样时对拉伸余量的精准计算，每个六边形孔的拉伸预留量刚好匹配金属板材的延伸率，不会因为拉伸量过大导致孔壁过薄，也不会因为拉伸量不足让网板的通透率达不到设计要求。网板的表面没有多余的工艺缺口，所有连接筋的连接处都做了顺滑过渡，没有冲压残留的毛刺尖角，后续做表面处理时镀层或喷涂层能均匀附着，不会在尖角位置出现涂层过薄脱落的问题。这种结构的网板适配多种钣金加工工艺，不管是连续模冲压还是单工序模生产，都能稳定控制成型精度，批量生产时的成品率比常规直角孔网板高出不少，用在设备防护、通风散热、物料筛分等场景时，使用寿命也比普通冲孔网更长，不会因为局部结构缺陷提前失效。
