游艇用卧式锚绞机机械结构设计

做船用甲板件设计快十二年，经手的锚绞机结构少说也有三四十套，这次做的小型游艇专用卧式锚绞机，和商船上的大吨位锚机逻辑完全不同，首先要卡的就是游艇甲板的安装边界——这类6-8米的休闲游艇，甲板预留的安装位通常不超过220mm见方，整机高度要控制在180mm以内，不能遮挡甲板通行空间，也不能破坏船体上层的流线外观。

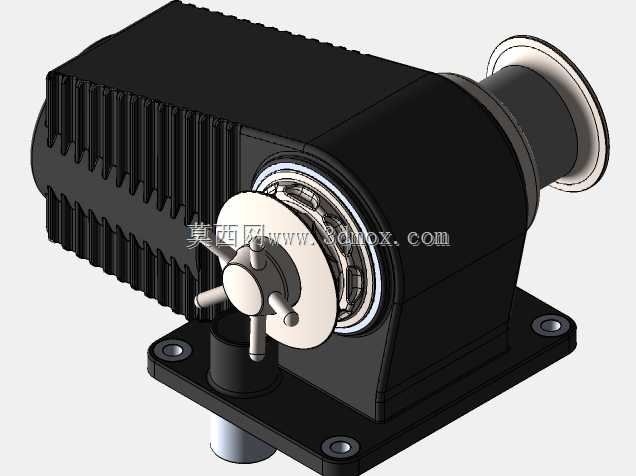

建模的时候先从安装底座开始搭，底座用带安装孔的法兰式铸铝结构，四个安装孔的孔距直接对齐游艇甲板预埋的不锈钢螺母位，孔位做了2mm的位置公差补偿，避免现场安装的时候因为船体焊接变形装不上。主体壳体做了带散热筋的一体化设计，不是为了好看，是因为锚机工作的时候内部减速齿轮组摩擦生热，游艇上没有额外的冷却油路，靠壳体的散热筋和空气对流就能把工作温度控制在合理区间，壳体表面做哑光喷塑处理，耐海上盐雾腐蚀，也不会在阳光下反光晃到驾驶位的视线。

绞盘头的尺寸是反复核对过的，直径做85mm，适配10-14mm规格的尼龙锚绳或者小型不锈钢锚链，头部的圆角做R5过渡，收绳的时候不会磨断锚绳的纤维层。侧面的星形手柄是手动离合控制件，扳动手柄就能切换离合状态，电动收锚的时候脱开手动轴，避免手柄跟着转伤人，断电的时候可以合上离合手动收锚，手柄的握持位做了滚花，手上沾了海水也不会打滑。

建模步骤上先画整体布局草绘，把输入轴、减速齿轮组、输出绞盘轴的中心距定死，再拆分各个零件：先做壳体的内腔结构，预留齿轮和轴承的安装位，轴承位的公差按H7/p6做配合，避免海水进去之后轴承锈死转不动；然后做齿轮组，用的是两级行星减速，减速比1:48，匹配12V的直流船用电机，输出扭矩能拉800公斤的锚重，完全满足小型游艇的锚泊需求；之后做绞盘头、离合手柄、密封件的结构，所有外露的接缝都加了三元乙丙橡胶密封圈，防护等级做到IP67，浪打上去也不会进水短路。

这类锚绞机的实际使用场景很明确，就是休闲游艇在近岸锚泊的时候，用来收放船锚、绞紧缆绳，相比立式锚机，卧式结构的重心更低，在游艇晃荡的时候稳定性更好，不会因为船体倾斜出现卡绳的问题，安装的时候直接打密封胶锁在甲板预埋位就行，不需要额外做加强结构，后期维护只要每年给齿轮组换一次防水润滑脂，就能用五到八年。
