百叶窗机构用扁平弹性冲压件结构

在通风类设备的百叶窗执行机构里，这类扁平弹性件是承担锁止、复位、间隙补偿功能的核心小尺寸构件，日常工况下长期承受反复的小幅度弯折载荷，同时需要适配百叶窗叶片联动杆的紧凑安装空间，不能占用过多叶片转动的避让区域，因此在结构设计上完全围绕薄型化、高疲劳寿命、安装便捷性几个核心需求展开。从实际使用场景来看，这类扁平弹簧多应用在民用通风百叶、工业设备散热百叶、建筑外窗通风调节机构中，当百叶窗叶片完成角度调整后，该弹性件会通过自身的形变弹力顶住联动锁止结构，避免叶片在风压、设备振动的作用下出现角度偏移，同时在叶片复位动作时提供辅助回弹力，降低驱动机构的负载扭矩，减少驱动电机或者手动调节结构的磨损。

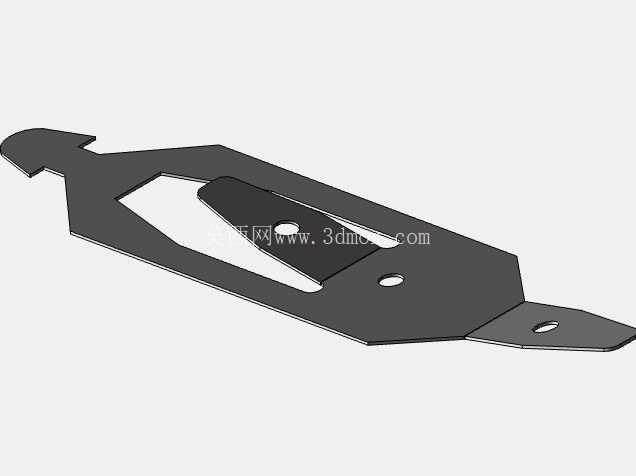

设计这类构件的时候，首先要考虑的是安装边界的限制：整个零件采用薄钢板冲压成型，整体轮廓为狭长的异形片状结构，两端设计有带安装孔的延伸耳片，能够直接通过螺丝或者铆钉固定在百叶窗的基座框架上，不需要额外设计复杂的安装座，中间的镂空区域是为了避让联动杆的运动轨迹，避免弹簧本体在叶片转动过程中与联动部件发生运动干涉，中间凸起的弹性舌片是核心的功能区域，舌片上预留的定位孔能够与联动杆上的定位凸点精准配合，保证弹力作用点始终处于设计位置，不会在长期往复动作中出现滑移偏移。

从功能特性上看，该扁平弹簧的弹力曲线经过针对性匹配，在有效工作行程内弹力变化平缓，不会出现弹力陡增或者骤降的情况，既能保证锁止时的定位力度足够，避免叶片受外力出现窜动，又不会因为弹力过大导致调节时操作阻力过高，或者驱动机构过载。材料选型上一般选用高弹性的冷轧弹簧钢带，冲压成型后经过淬火回火热处理，保证零件的硬度和弹性极限，表面做发黑或者镀锌处理，适配潮湿、多尘的通风设备使用场景，延缓锈蚀速度，延长零件的疲劳寿命。

在结构细节处理上，零件的所有外轮廓边缘都做了冲压倒角处理，没有尖锐的毛刺飞边，避免安装过程中划伤操作人员，也防止长期使用中边缘应力集中出现开裂；两端的安装孔采用冲孔工艺一次成型，孔位精度控制在±0.1mm范围内，保证安装后零件的位置度符合设计要求，不会出现装配偏斜导致的弹力方向偏移；中间弹性舌片与本体的连接位置做了圆弧过渡，减少应力集中点，避免长期反复弯折后在连接根部出现断裂，这也是这类薄型弹性件设计中最需要关注的疲劳失效位置，圆弧半径的取值需要结合材料厚度、工作弯折角度反复校核，既要保证舌片的活动行程足够，又要控制根部的弯曲应力在材料的疲劳极限范围内。

实际装配过程中，该零件不需要额外的预压工装，只需要将两端耳片对准基座上的安装柱，拧紧固定螺丝即可完成装配，弹性舌片会自然抵靠在联动杆的对应位置，初始预压力由零件的成型形状保证，不需要装配时手动调整预压量，能够有效提升产线的装配效率，降低人工装配的误差率。在百叶窗的全寿命周期内，这类弹性件属于免维护部件，不需要定期润滑或者调整，只要材料选型和热处理工艺符合要求，能够承受数十万次的往复弯折动作而不出现弹力衰减或者断裂，有效降低设备的后期维护成本。

从三维建模的角度来看，构建该零件模型时需要重点关注几个关键尺寸：一是整体的轮廓外形，必须完全匹配安装基座的避让空间，两端安装孔的中心距要严格按照基座的安装位尺寸设定，保证装配互换性；二是弹性舌片的翘起高度，这个尺寸直接决定了初始预压力和工作行程，需要结合弹力计算结果精准设定；三是各个弯折位置的圆角半径，不能为了建模方便直接做直角处理，否则不仅不符合实际加工工艺，也会导致后续有限元疲劳分析的结果出现偏差；四是零件的厚度方向尺寸，要结合所选弹簧钢带的标准厚度选取，避免设计出非标准厚度的零件导致采购和加工成本上升。另外建模时需要预留合理的公差带，安装孔的尺寸要略大于固定螺丝的直径，补偿冲压加工和装配时的位置误差，保证零件在批量生产时都能顺利装配，不会出现孔位错位无法安装的问题。
