汽轮机润滑油防滑储油罐体结构设计

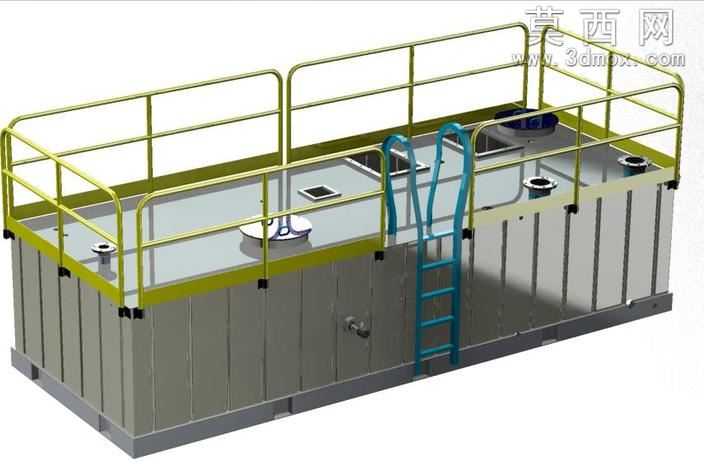

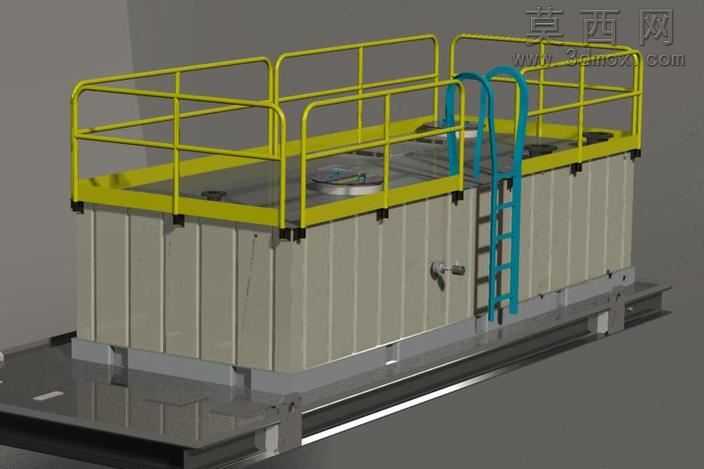

本作品为汽轮机配套润滑油储油罐体的三维设计方案，采用参数化三维建模软件完成全结构搭建，建模过程中严格遵循工业储油设备的安全设计规范，对罐体的每一处结构细节都做了精准的尺寸约束与装配校验。模型整体采用模块化建模思路，将罐体拆分为主储油舱、顶部操作平台、安全防护栏、登舱爬梯、外接管路接口五个独立子装配体分别建模后完成总装，既保证了各部件的结构精度，也便于后续根据实际工况调整局部参数。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：罐体主体采用哑光深灰金属材质，还原碳钢焊接罐体的真实质感，表面添加细微的焊接纹理与哑光漆面效果，避免渲染效果过于塑料化；顶部防护栏采用醒目的黄绿色安全防护漆材质，爬梯做了蓝色彩钢材质处理，清晰区分不同功能部件；顶部操作平台做了防滑纹理的材质贴图，还原防滑格栅板的表面触感，同时对罐体上的液位计接口、注油口、出油口等外接部件做了金属亮面材质处理，突出接口的加工精度。结构设计上，主罐体采用矩形箱式承压结构，侧壁设置均匀分布的加强筋结构，提升罐体储油时的结构强度，避免满油状态下侧壁出现形变；顶部操作平台围绕罐体上表面的检修口、注油口做了环绕式布局，防护栏高度符合工业操作安全标准，栏体间隔做了防坠落尺寸校验；爬梯采用倾斜式固定结构，梯步设置防滑凸起结构，与罐体侧壁的连接位置做了加强固定座设计，保证人员登舱操作的结构稳定性；罐体侧壁设置液位检测接口与排污阀接口，底部做了垫高支撑脚设计，避免罐体底部直接接触地面出现锈蚀，同时预留了叉车搬运的槽位，满足设备安装转运的需求。设计思路围绕润滑油存储的防滑、防泄漏、易检修核心需求展开，顶部平台的防滑设计覆盖整个操作区域，所有开口位置都做了凸起的防溢边结构，避免检修时油品洒落造成滑倒风险，罐体内部做了防浪涌隔板设计，减少设备运行时罐内油品的晃动冲击，整体结构兼顾了储油安全性、操作便利性与结构耐用性，可直接用于汽轮机配套润滑系统的方案展示、结构校核与生产参考。
