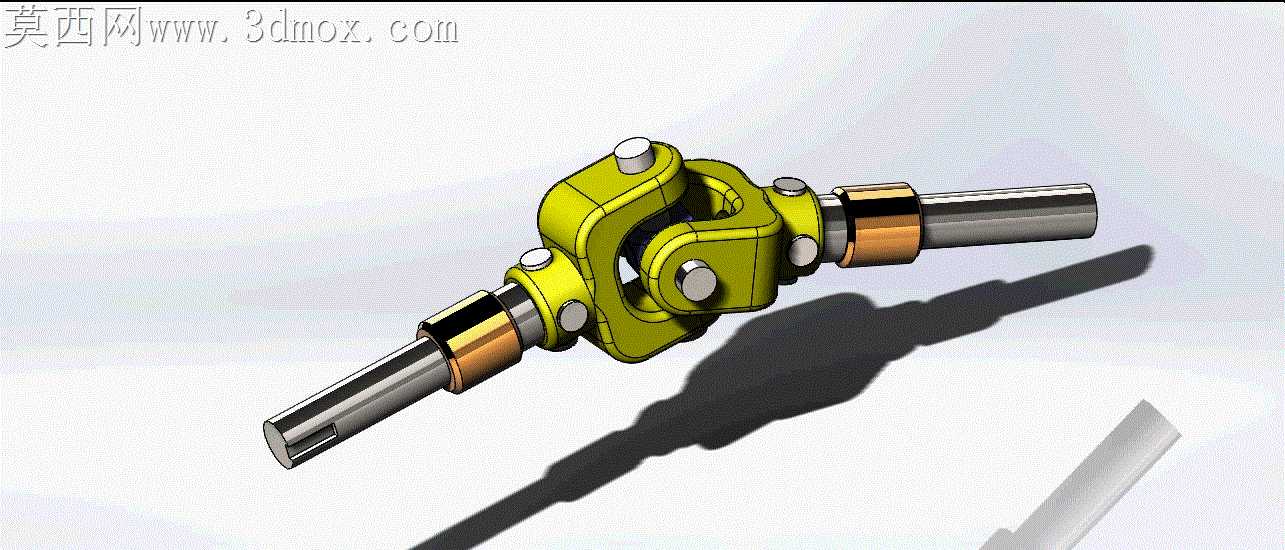

双轴十字铰接式万向传动构件

车间里更换过不少早期万向节的失效件，最常见的问题就是十字轴轴颈与滚针轴承的配合间隙把控失当，要么间隙过小运转时发热抱死，要么间隙过大传动时产生冲击异响，连带轴端键槽出现疲劳崩边。这套万向传动构件在铰接部位做了针对性的细节处理，十字轴的四个轴颈根部做了微小的圆弧过渡，没有生硬的直角转折，能分散交变扭矩带来的应力集中，避免长期变载荷下轴根出现裂纹。两端的轴段特意留出了卡簧槽的加工余量，卡簧嵌入后不会突出轴面，装配时轴套滑过不会被卡簧边缘刮伤内壁，轴端的键槽采用了通槽设计，铣削加工时一次走刀就能成型，不用二次装夹找正，能有效控制键槽与轴中心线的对称度误差，减少装配时键与键槽的卡滞问题。中间的铰接叉体与轴段的连接部位做了加厚处理，没有为了减重盲目削减壁厚，毕竟万向节在两轴存在夹角的工况下，叉体根部要承受反复的弯折作用力，壁厚不足很容易在大扭矩传递时出现叉耳断裂。轴套与叉耳的配合面做了粗糙度适配，没有追求过高的光洁度增加不必要的磨削成本，刚好满足滚针轴承的压装要求，压入后轴承外圈不会出现滑移松脱，也不会因为配合过紧导致轴承内圈变形卡滞滚针。两轴的同轴度偏差补偿范围做了合理限定，没有盲目追求过大的偏角补偿能力，过大的偏角会让滚针轴承的局部载荷骤增，反而大幅缩短使用寿命，这个偏角范围刚好覆盖常规传动布局的安装误差，能在安装存在微小角度偏差时平稳传递扭矩，不会出现传动卡顿。表面的防护层处理也考虑了车间的多尘工况，铰接部位的缝隙预留了润滑脂的存储空间，不用频繁拆解注油就能维持较长时间的润滑状态，减少日常维护的工作量，适配常规中小型设备的传动系统改造、实训拆装教学使用，能直观展示十字万向节的扭矩传递逻辑与装配配合关系。
