食品加工用锥形成型圆整设备结构设计

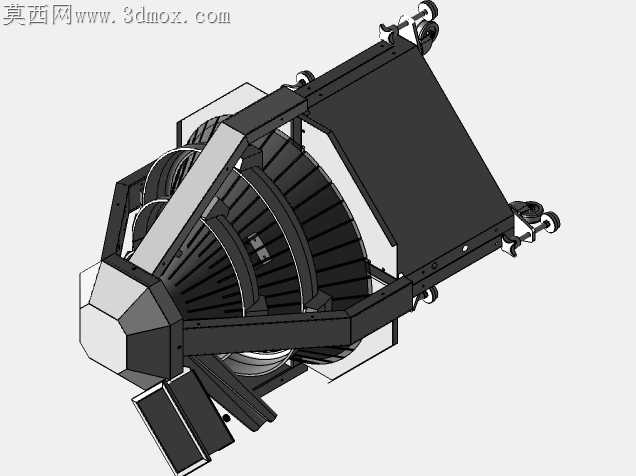

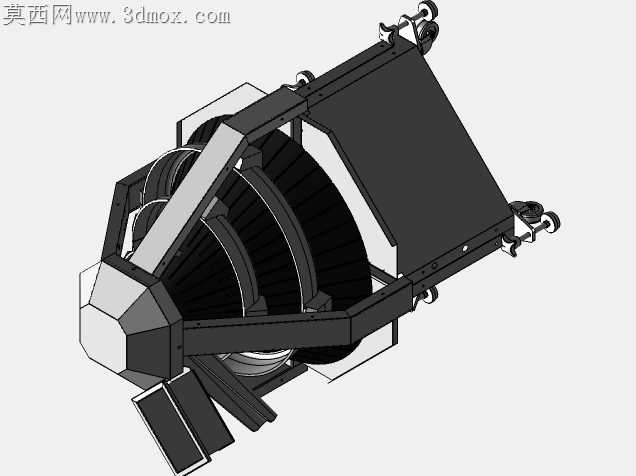

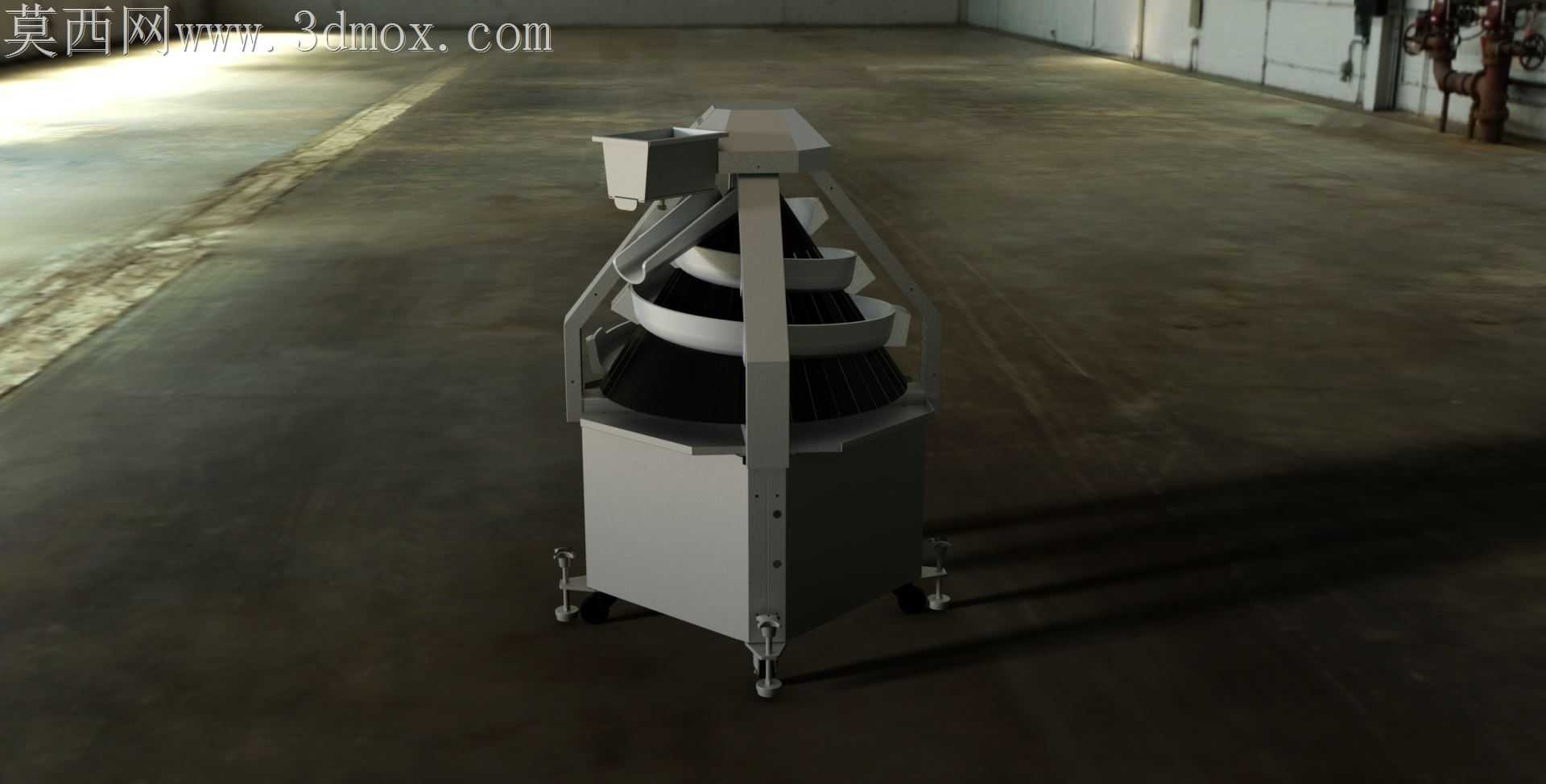

面团在连续化圆整工序中，常因锥面导程匹配不当出现表皮撕裂、内部面筋网络断裂的问题，传统立式圆整机的直壁导槽无法适配不同筋度面团的形变回弹特性，这款锥形成型设备的结构设计恰好针对这一现场痛点做了针对性优化。锥面螺旋导板的升角并非均匀排布，靠近进料口的上段导板升角偏大，能让刚进入工位的不规则面块快速完成初步聚拢，避免面块在进料端堆积卡滞；往下延伸的中段导板升角逐步收窄，给面块留出足够的滚揉形变空间，不会因为挤压速率过快扯断面筋纤维；最下段靠近出料口的导板升角进一步放缓，让已经成型的圆球状面团在滚转中自然收合表皮接缝，减少后续醒发阶段的开裂概率。设备底部的支撑脚采用带自锁功能的可调脚轮结构，不是简单的固定支撑，脚轮的调节螺杆预留了15mm的公差补偿量，能适配食品车间地面存在的3-10mm的不平整误差，避免设备高速运转时因为支撑面不平产生共振，共振不仅会带来额外的噪音，还会让锥面内的面块跳动偏移，导致成型后的面团圆度公差超标。锥筒主体和外部防护框架的连接采用快拆式卡扣结构，没有采用传统的螺栓紧固方式，食品生产场景每班都需要对接触食材的部件做清洁消毒，快拆结构能让操作人员在三分钟内完成锥筒部件的拆卸与复位，卡扣的配合公差控制在0.2mm以内，既保证拆装便捷，又不会因为配合间隙过大产生运转晃动。导板表面做了微弧氧化的哑光处理，没有做高亮抛光，过高的表面光洁度反而会让面团在滚转时出现打滑，无法形成有效的自转滚揉，哑光表面的细微粗糙度能给面团提供恰到好处的摩擦力，让面块在沿锥面螺旋下落的过程中保持稳定的自转速率，滚揉出的面团内部气孔分布更均匀。设备顶部的进料导槽做了偏心角度设计，不是正对锥筒中心进料，偏心进料能让面块进入锥面时就自带初始转动力矩，不需要额外的拨料机构推送，减少了运动部件和食材的接触点位，降低了食品生产过程中的异物污染风险。底部接料区的导料板角度设置为17度，这个角度是经过多轮面团滑落测试确定的，角度过小面团会在导料板上滞留堆积，角度过大面团滑落速度过快会摔碰变形，17度的倾角既能让成型后的面团顺滑滑入下一道工序的输送带上，又不会因为冲击破坏已经成型的圆整外形。框架的边角全部做了R12的圆弧过渡，没有尖锐的直角结构，既符合食品加工设备的安全卫生规范，避免清洁时残留卫生死角，也能防止操作人员在设备周边作业时被磕碰划伤。
