3.7V聚合物锂电池带引线结构设计

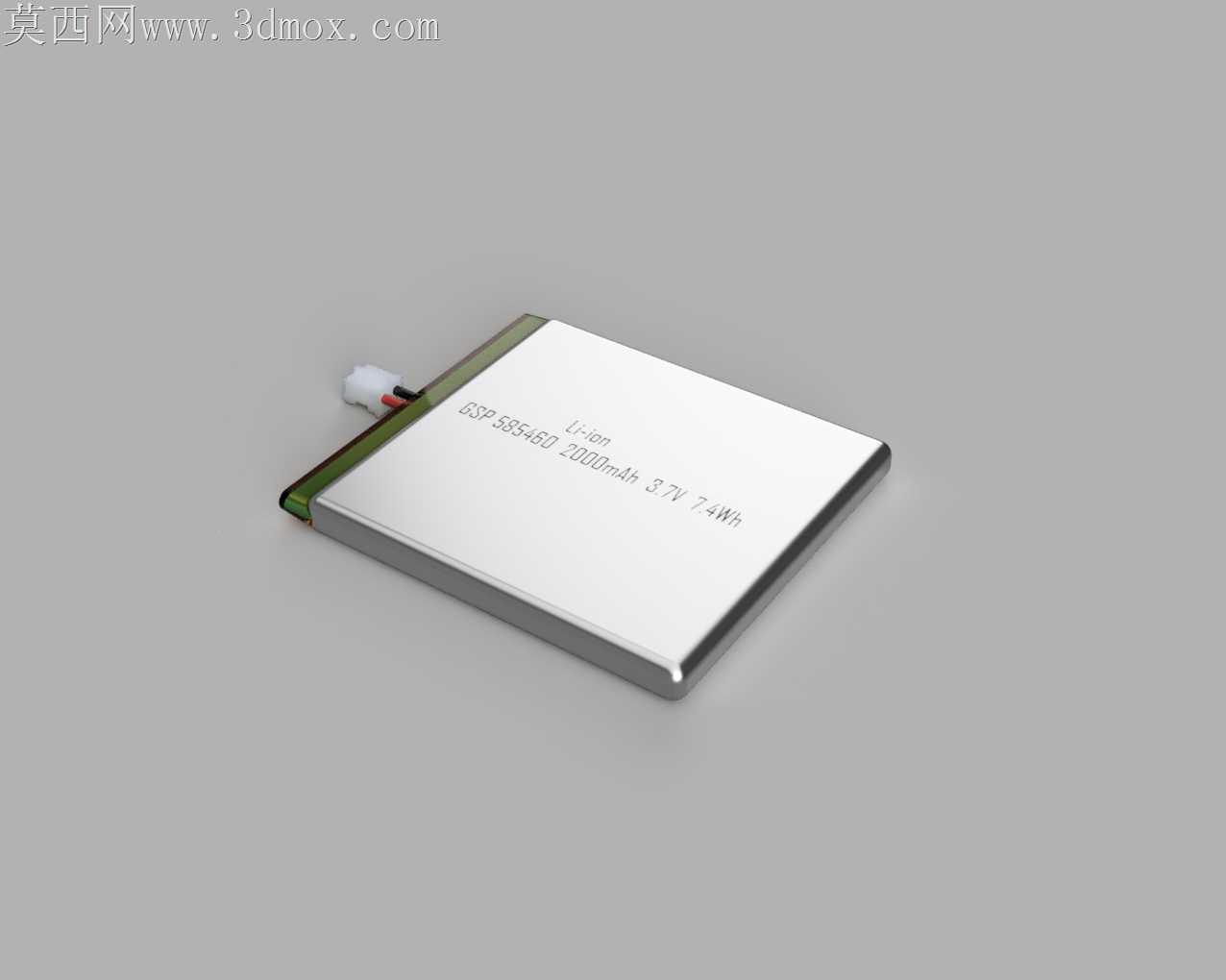

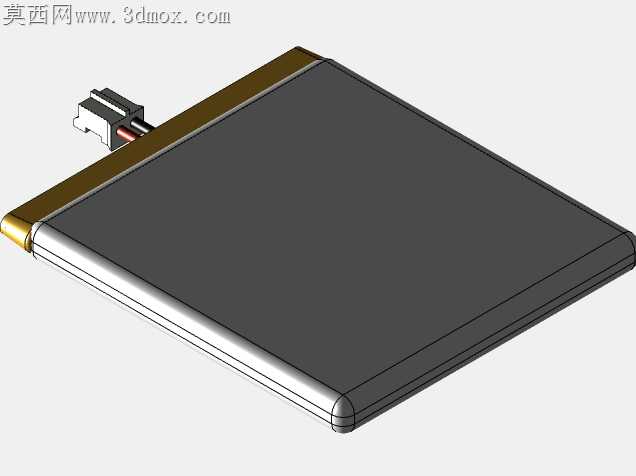

软包聚合物锂电池在消费电子装配环节最容易出现的问题，就是引线过长剐蹭周边元器件、封装边缘毛刺刮破绝缘层，以及电芯厚度公差累积导致装配后挤压鼓胀。这款3.7V2000mAh规格的电芯在结构处理上特意做了引线长度压缩，出线端的保护板直接贴附在电芯侧边封边位置，没有额外外凸的结构，引线长度控制在刚好能对接设备主板焊盘的尺寸，不会多余弯折挤占周边结构空间。电芯的铝塑膜封边做了圆弧过渡处理，没有尖锐的直角裁切边，避免在设备受振动摩擦时划破外层绝缘包覆，也不会在装配入壳时卡滞在壳体的注塑筋位上。电芯本体的厚度公差控制在±0.1mm范围内，表面平整无凸起，适配平板、便携数码设备的薄型壳体安装需求，不会因为电芯局部鼓包顶起屏幕或者外壳。出线端的连接器做了小型化处理，没有多余的锁扣结构，插拔时不需要额外预留操作空间，适合内部空间紧凑的便携设备使用。电芯的极耳位置做了绝缘胶全覆盖包覆，避免极耳裸露接触到设备内部的金属屏蔽层造成短路，胶层厚度控制在0.05mm，不会额外增加电芯整体厚度。在实际装配适配中，这种短引线设计不需要额外做引线理线固定，减少了装配时的贴胶工序，也避免了引线长期受挤压绝缘层破损的隐患。电芯的边角做了小R角处理，在装入设备电池仓时不会刮蹭仓壁的泡棉缓冲层，能保证缓冲层完整贴合电芯表面，在设备跌落时起到均匀缓冲的作用。封装边的封合宽度控制在均匀的3mm，没有局部过宽或者过窄的位置，既保证了封装的密封性，避免电解液渗漏，也不会因为封边过宽浪费电芯的有效容积，在相同外形尺寸下做到容量最大化。
