5mm红色通孔直插式发光二极管结构模型

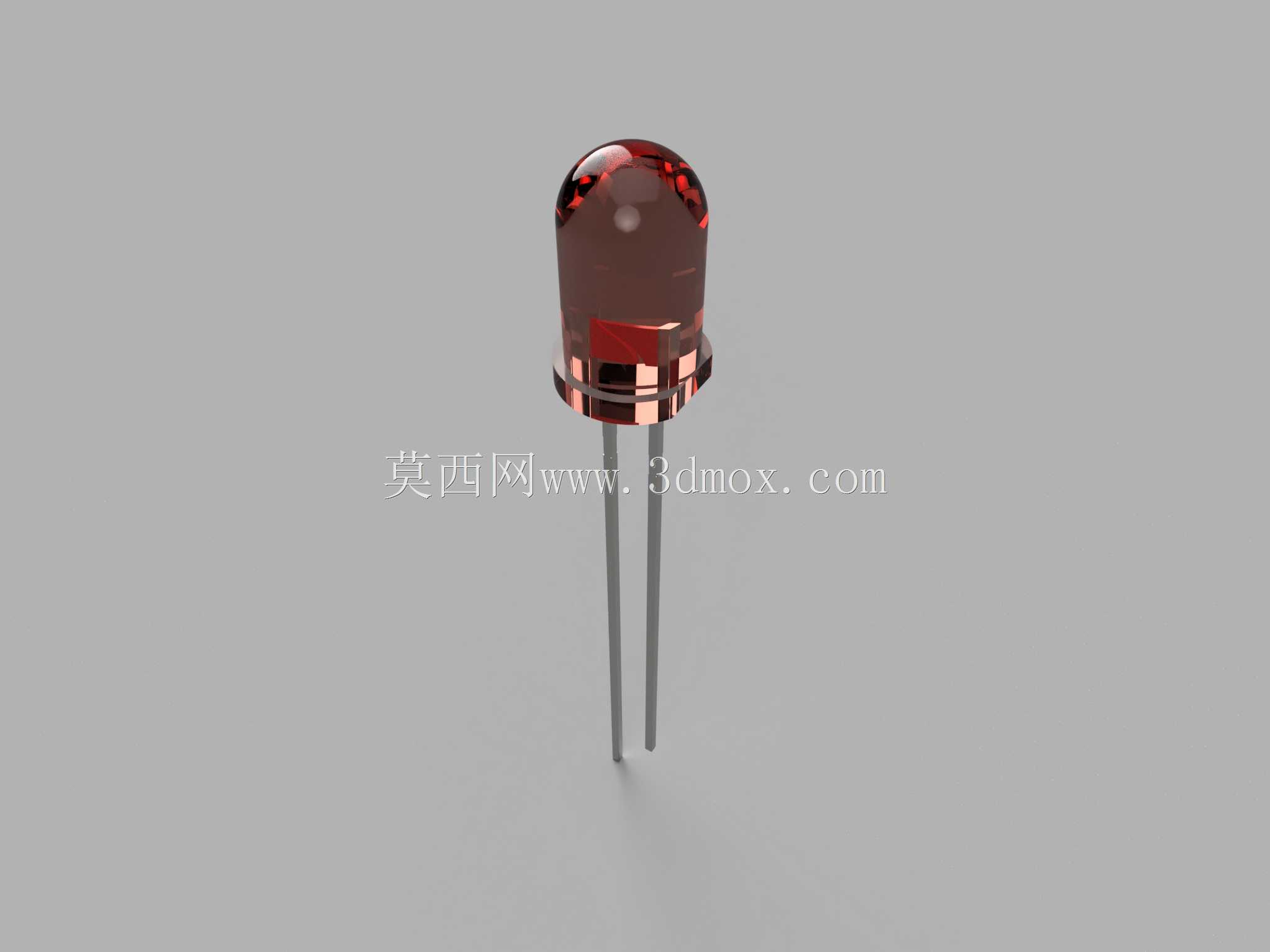

日常做消费类电子控制板、小型工控指示面板的结构设计时，直插LED是绕不开的基础元器件，这款5mm规格的红色通孔灯珠，是行业内应用最广泛的指示类发光元件之一。做PCB布局时首先要卡准安装边界，这类灯珠的胶体直径为标准5mm，引脚中心距通常控制在2.54mm，刚好匹配通用通孔焊盘的网格间距，不需要额外调整焊盘坐标就能直接适配常规洞洞板、量产PCB的通孔排布，引脚长度预留了足够的波峰焊吃锡余量，做板上安装时既可以贴板焊接降低整体高度，也可以根据面板的透光需求留长引脚，将灯头伸出面板安装孔做外露指示。设计这个模型的时候，首先还原了环氧封装的半球形聚光头部，这个弧度不是随意做的曲面，是按照实际灯珠的出光角度做的曲率匹配，做结构干涉检查的时候，能准确模拟灯头和面板透光孔、导光件之间的配合间隙，不会出现实际装配时灯头顶到导光柱、或者间隙过大漏光的问题。胶体下方的封胶台阶做了精准还原，这个位置是灯珠插入PCB时的轴向定位基准，焊接时台阶贴到PCB板面就能保证所有灯珠的出光高度一致，不会出现同一块面板上指示灯高低错落的问题。两根直插引脚的直径按照实际0.5mm的线径建模，做PCB通孔设计时可以直接参考引脚尺寸设置焊盘孔径，避免孔径过大焊锡流淌、或者孔径过小插装困难的问题。这类红色5mm通孔LED的实际应用场景非常广，从电源适配器的通电指示、工控设备的故障状态提示，到小家电的功能档位显示、玩具产品的发光效果实现，都能看到它的身影。做整机结构设计时，用这个模型可以提前验证灯珠和外壳透光窗的位置匹配度，比如做面板丝印的时候，能精准对齐灯珠中心和丝印标识的位置，避免出现指示灯偏位、光线从丝印缝隙漏出的问题；如果是搭配导光件使用，也能通过模型模拟灯头和导光件入光面的距离，调整导光件的高度和入光口直径，保证光线传导均匀，不会出现暗斑或者亮度过高晃眼的问题。建模时特意还原了胶体内部的支架和芯片腔体结构，虽然做结构装配时不需要关注内部电路，但做产品渲染、装配爆炸图的时候，能更真实地还原元件的实际质感，不会出现外观失真的问题。引脚的排布严格按照长正短负的行业惯例做了长度区分，做PCB封装设计时可以直接对应正负极焊盘，减少封装绘制时的极性错误概率，避免量产时出现灯珠插反不亮的批量问题。
