带线性输出轴的微型金属齿轮减速电机

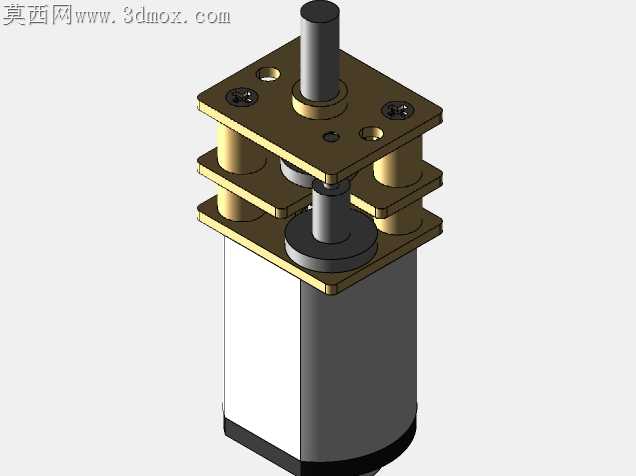

微型金属齿轮减速电机的输出轴采用丝杆结构做线性执行端时，最容易被忽略的加工适配问题出在齿轮箱端盖与丝杆的同轴度公差上。常规微型减速电机的输出端多为光轴或D型轴，端盖轴承位的公差只需要匹配径向转动载荷，换成丝杆做线性往复动作时，丝杆的牙型粗糙度、螺纹中径跳动会直接把轴向窜动放大到齿轮啮合间隙里，空载跑合时就能听到金属齿轮的高频撞击声，带负载时甚至会出现齿面偏磨的早期失效问题。

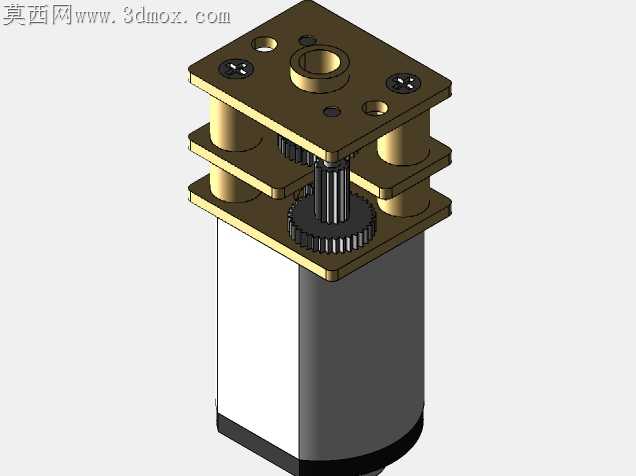

建模时特意把齿轮箱靠近输出端的黄铜支架做了局部加厚，轴承安装孔的沉台深度比常规结构深0.2mm，用来加装一片聚四氟乙烯止推垫片，抵消丝杆进给时产生的轴向反推力，避免推力直接作用在末级齿轮的啮合齿面上。金属齿轮的齿向做了微小的修形处理，没有照搬标准正齿轮的全齿宽啮合参数，靠近支架的一侧齿端做了0.1mm的倒角，抵消支架加工时轴承孔微小偏斜带来的齿端应力集中，哪怕批量生产时支架的压铸公差出现小幅波动，齿轮啮合也不会出现卡滞。

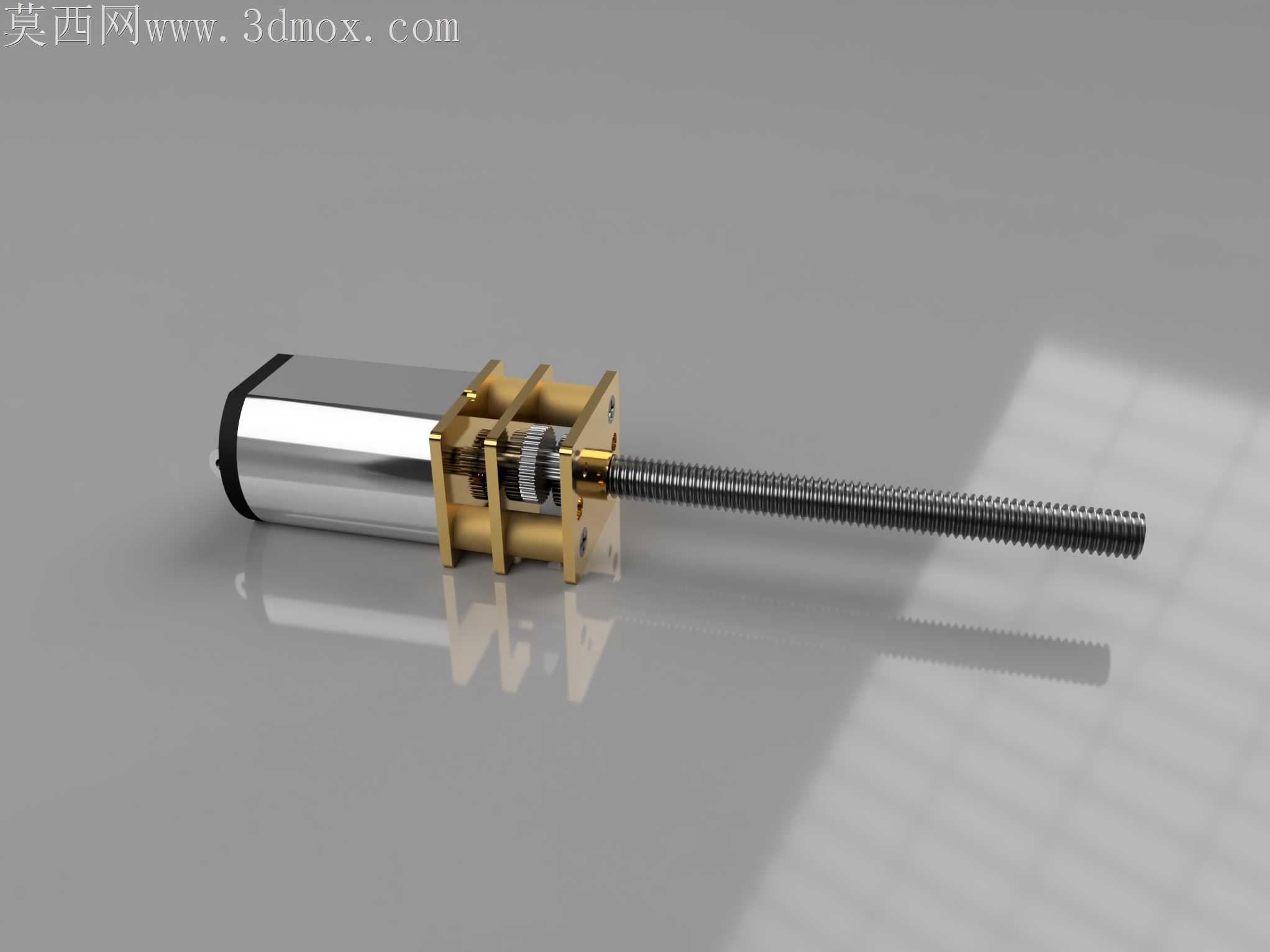

丝杆与电机输出轴的连接没有采用常见的联轴器结构，而是直接把丝杆的输入端做成扁位，卡入末级齿轮的中心槽内，省去了联轴器占用的轴向空间，让整个执行单元的长度缩短了近8mm，适配小型自动化设备里狭窄的安装空间。齿轮箱的上下盖板之间预留了0.05mm的密封胶槽，不用额外加装密封圈，点涂少量硅橡胶就能实现基础的防尘效果，适配轻工设备里多粉尘的工况环境，不会因为粉尘进入齿隙导致转动阻力变大。

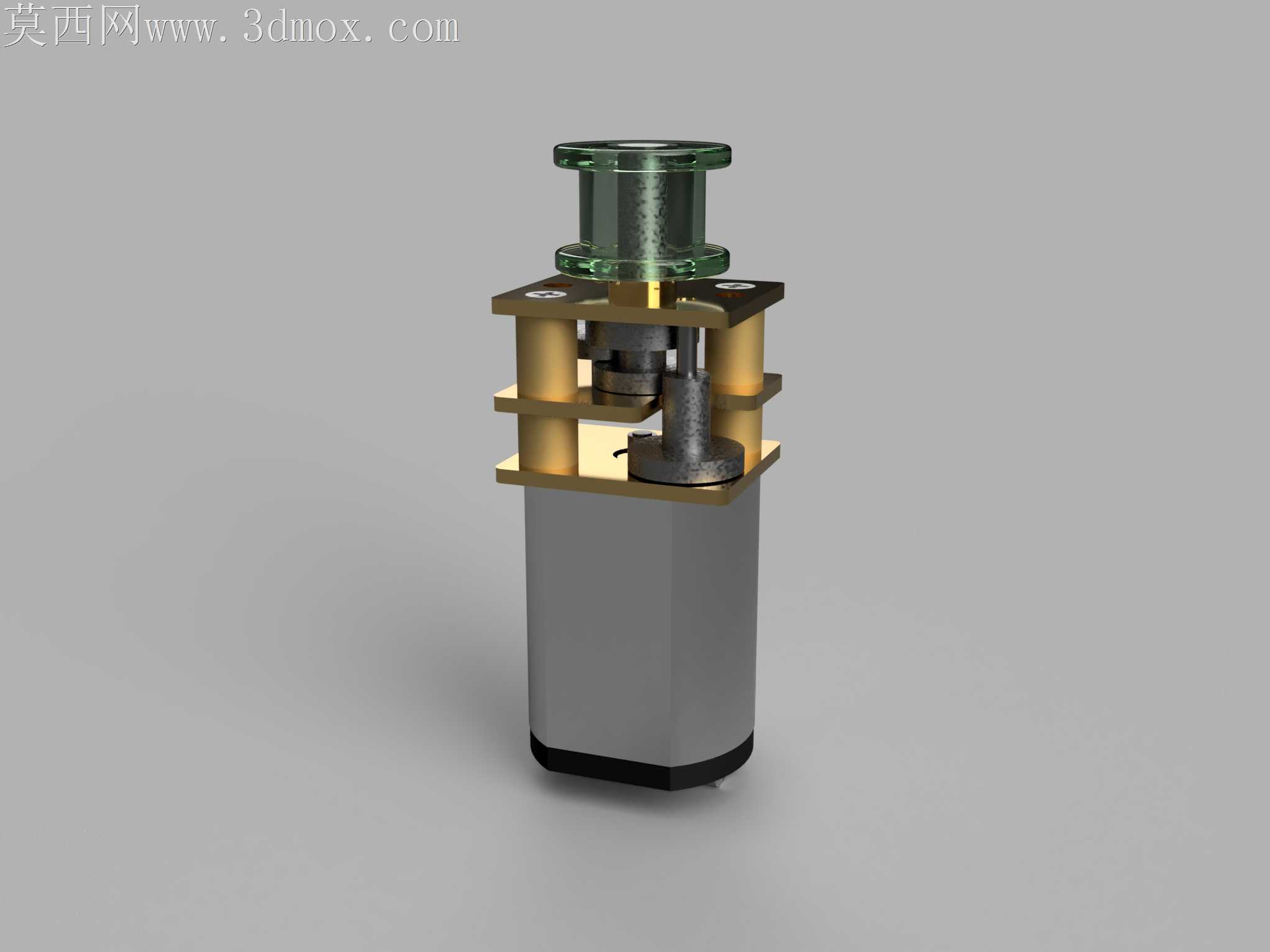

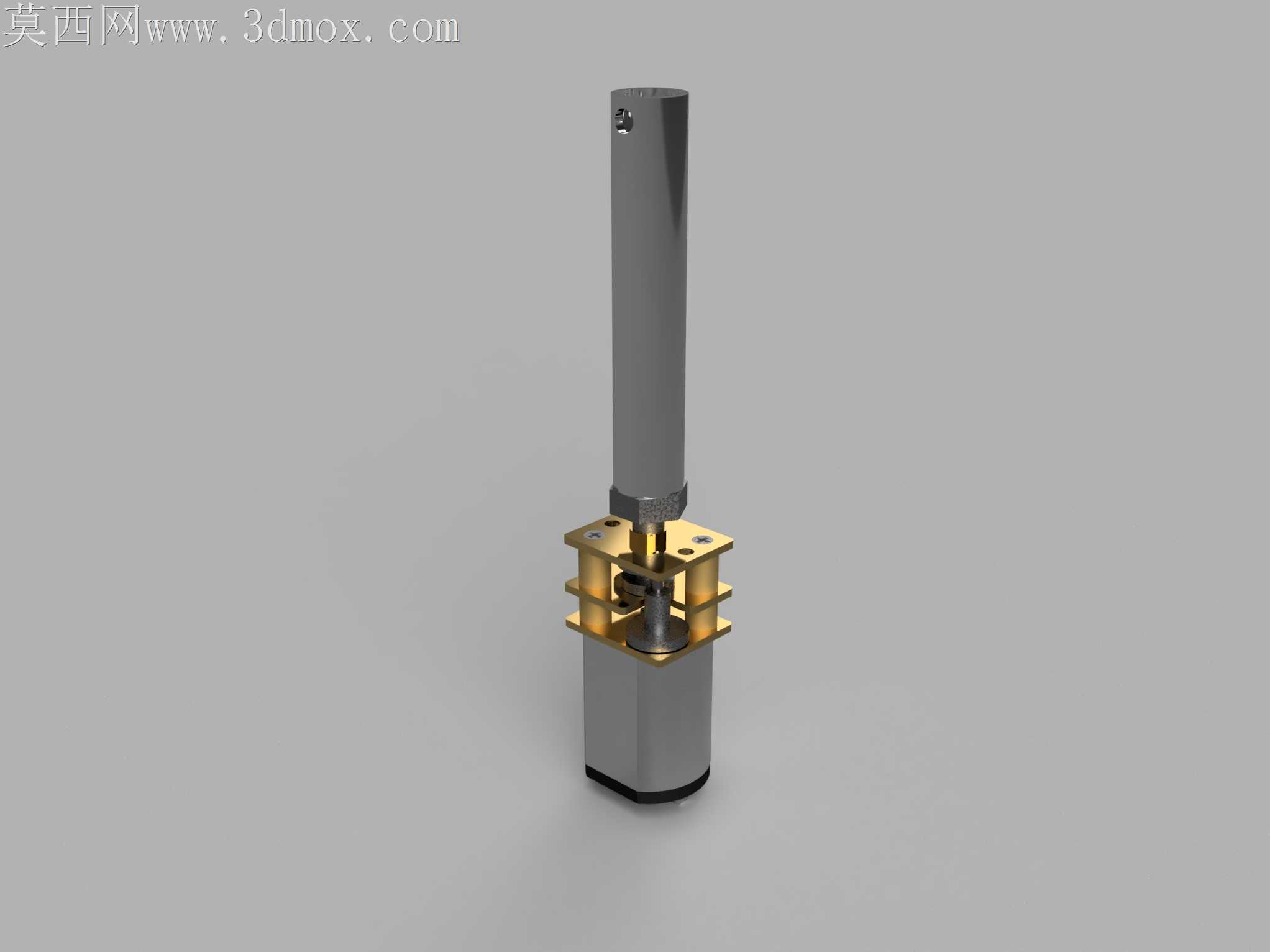

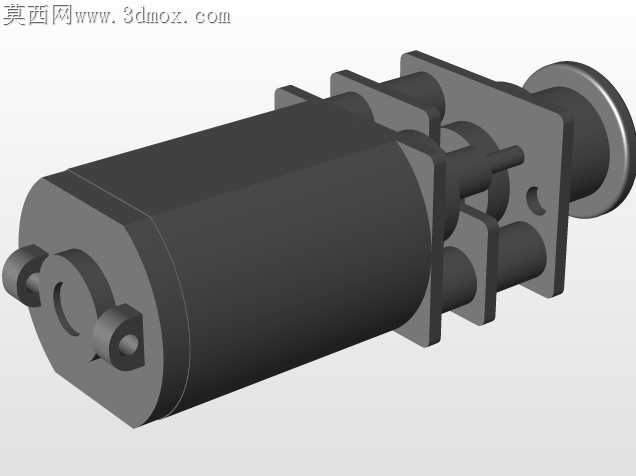

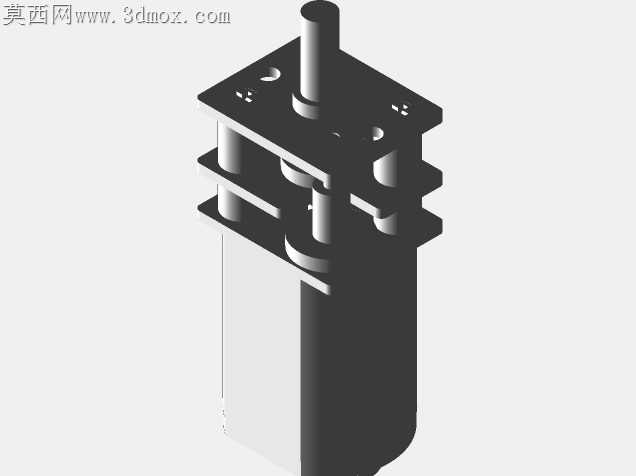

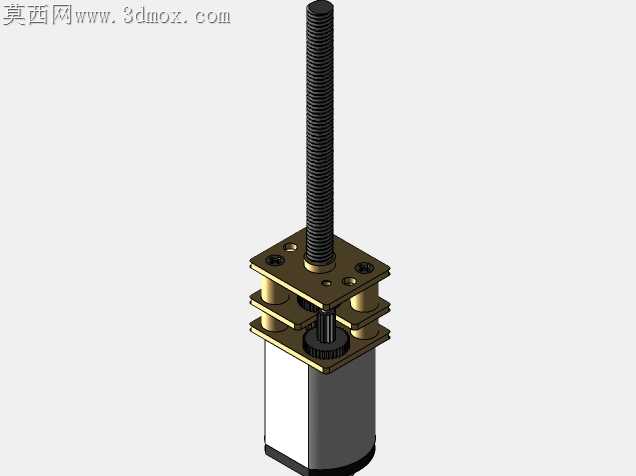

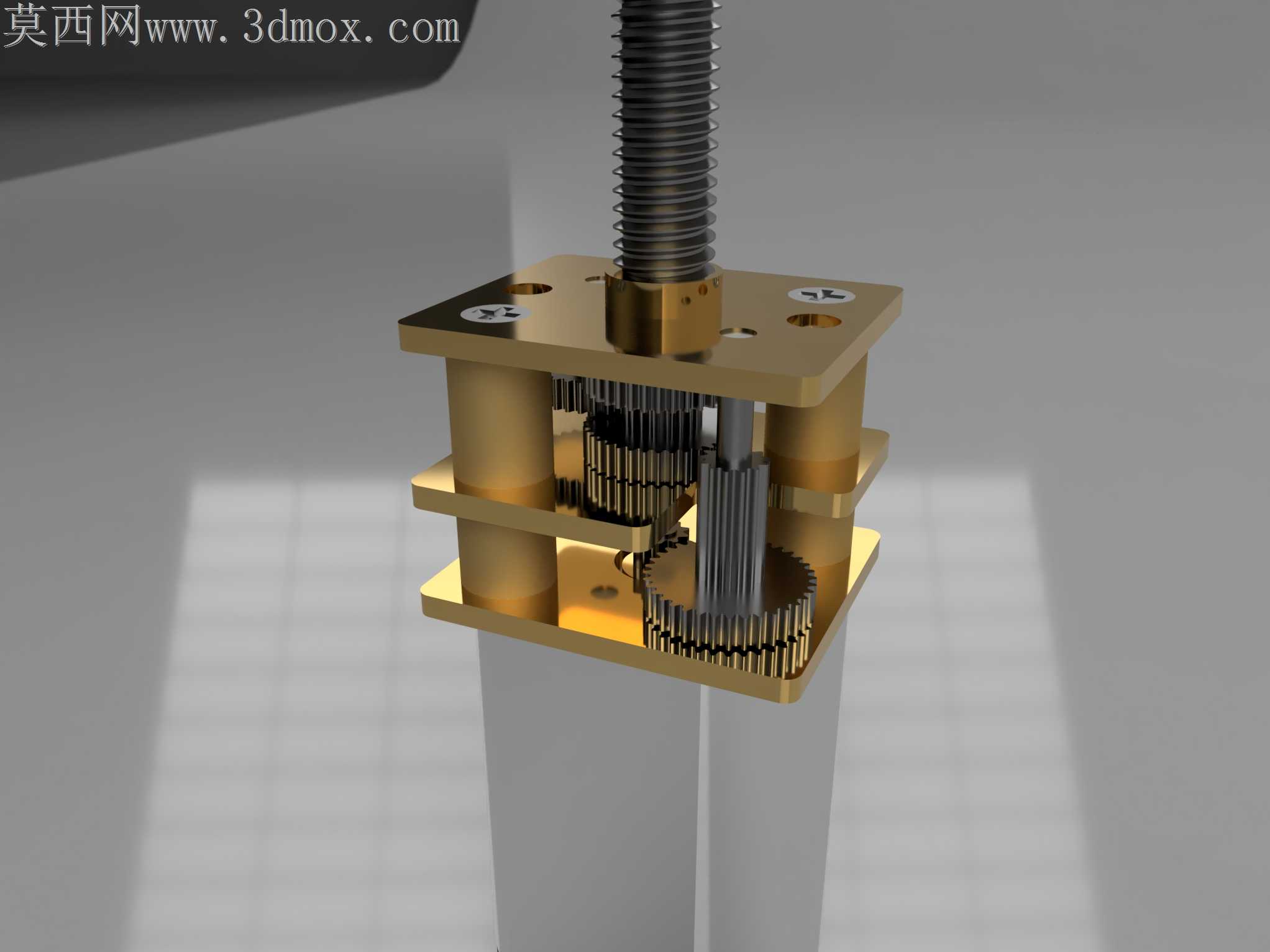

配套的简化版本模型特意去掉了齿轮的齿形细节，把齿轮箱内部的传动结构做成整体实体，在做整机设备的装配仿真时，不需要加载复杂的齿面接触参数，就能快速完成干涉检查和运动路径模拟，不会因为模型细节过多导致软件运行卡顿。外观版本保留了所有的倒角、螺丝孔位和金属件的表面纹理，做产品宣传渲染时，金属机壳的拉丝纹理、黄铜支架的哑光金属质感、丝杆的光亮电镀效果都能直接调用材质参数，不需要重新做贴图处理，渲染出的效果能直接匹配工业产品的宣传质感。

这类带线性输出的微型减速电机常被用在小型精密设备的直线进给场景里，比如小型点胶机的针头升降、智能门锁的锁舌驱动、微型云台的角度微调，结构上的细节优化都是围绕小空间、低负载、长寿命的需求做的取舍，没有冗余的设计，每个尺寸调整都对应实际生产装配中会遇到的公差问题，避免设计落地时出现装配不上、运行卡滞、寿命不足的问题。
