多联式悬臂仓储货架钢结构设计

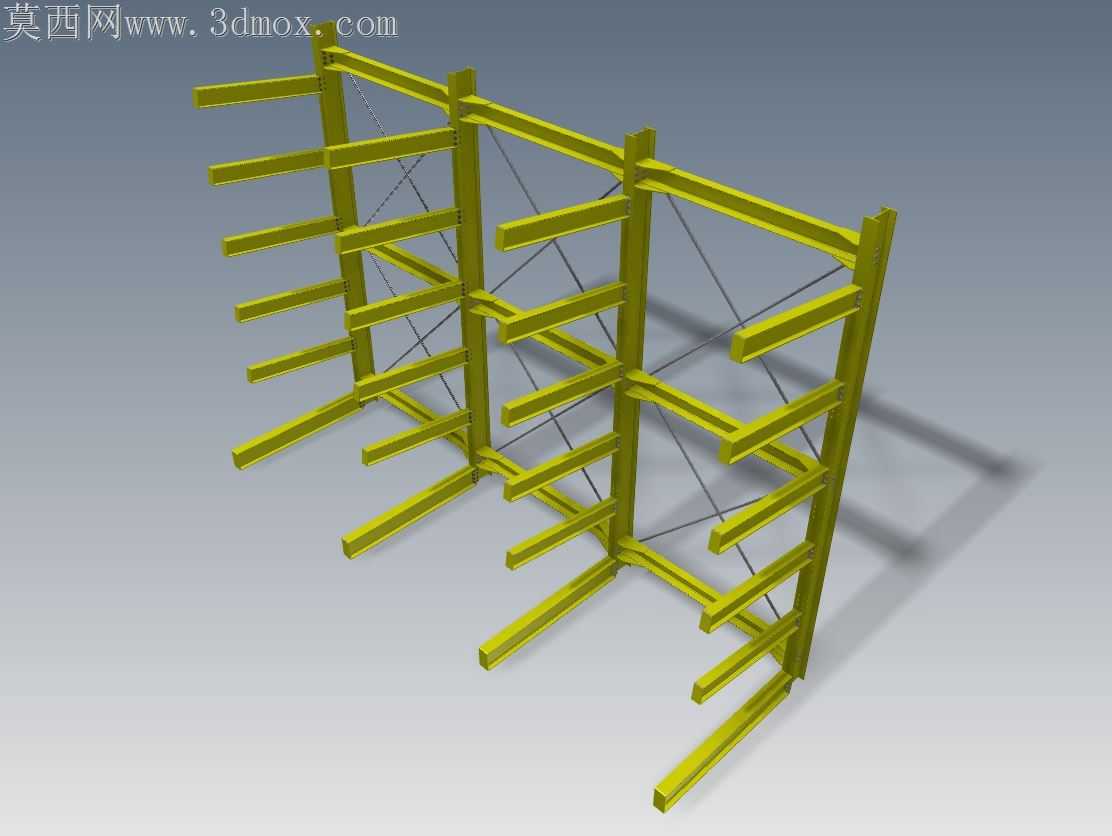

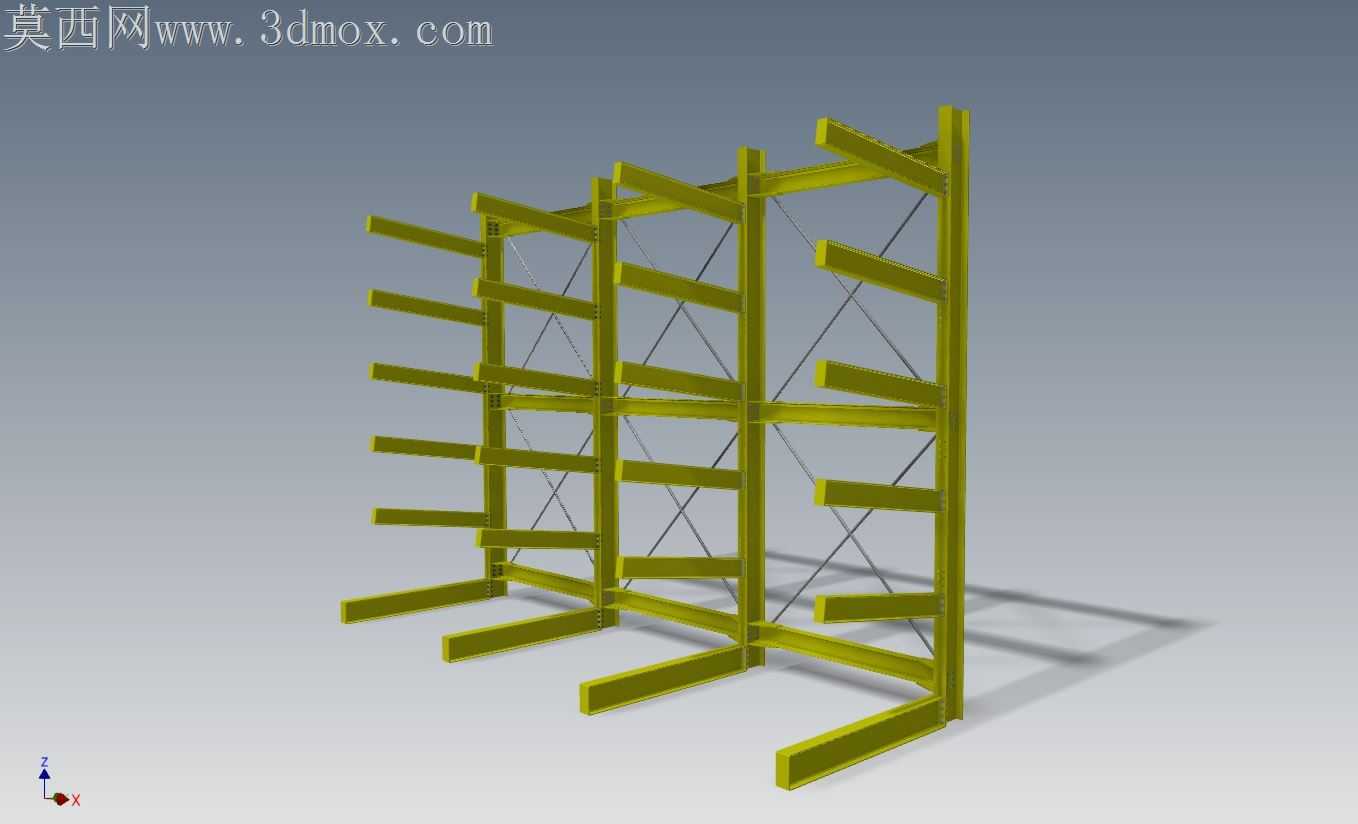

重型长物料仓储场景里，普通横梁式货架常出现长杆件存取剐蹭、层间净空浪费、立柱单侧受力变形的问题，这套悬臂货架的结构优化完全围绕现场存储痛点展开。立柱采用法兰槽钢拼接成型，没有选用常规冷弯C型钢，槽钢的翼缘能给悬臂根部提供更宽的承压面，悬臂和立柱连接的节点处，特意加宽了节点板的贴合面积，避免长期承载后悬臂根部出现应力集中导致的下挠变形。三组立柱单元之间的交叉斜撑没有采用满焊固定，而是用螺栓铰接的方式连接，地面存在微小沉降差时，斜撑能通过微小形变释放内应力，不会把拉扯力直接传导到立柱焊缝上造成焊缝开裂。悬臂的排布做了不等距优化，上层悬臂间距更小，用来存放薄壁管材、轻型型材，下层悬臂间距加大，预留出叉车作业的回转空间，存放重型型钢、长轴类工件时，不会因为悬臂间距不足导致工件磕碰悬臂端面。底部的支撑脚特意做了外伸加长设计，外伸长度比最下层悬臂的伸出长度多15%，整组货架满载时重心始终落在支撑脚的包覆范围内，即使存取工件时出现轻微的侧向碰撞，货架也不会出现倾翻风险。悬臂的端面做了圆弧过渡处理，没有保留尖锐的切割棱角，工人存取长物料时，不会被钢材棱角刮破工作服或者划伤工件表面的防锈涂层。斜撑的交叉点处没有做重叠焊接，而是用连接板错开固定，避免交叉位置的焊缝重叠导致应力集中，长期受交变载荷时出现焊缝疲劳开裂。立柱上的悬臂安装孔做了等距排布，孔位公差控制在±0.5mm以内，后期可以根据存储物料的直径、长度灵活调整悬臂的安装高度，不用重新在立柱上钻孔破坏结构强度。所有钢结构的连接孔都做了倒角去毛刺处理，螺栓穿装时不会被孔边的毛刺卡滞，装配效率能提升近三成，也能避免螺栓紧固时毛刺被压溃导致连接预紧力不足。表面喷涂的厚度预留了0.2mm的磨损余量，日常叉车作业剐蹭不会轻易露出生锈基材，户外临时周转存放时也能扛住短期的雨淋侵蚀。
