重型长材存储用悬臂式工业管架结构

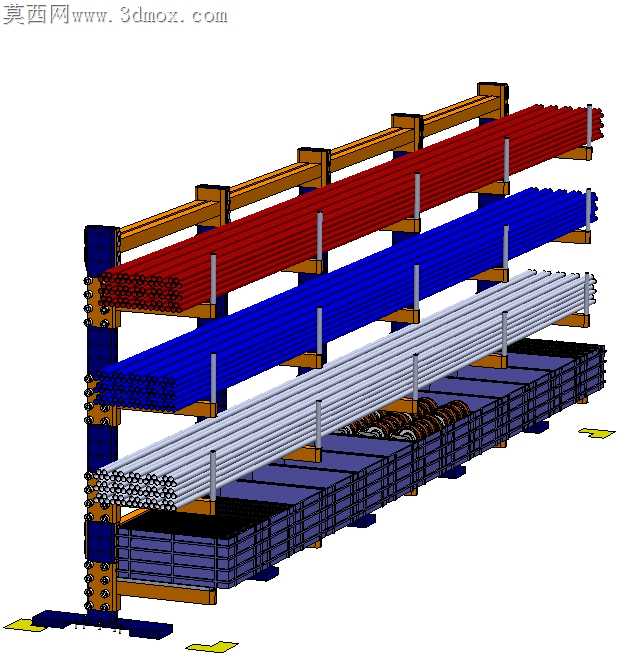

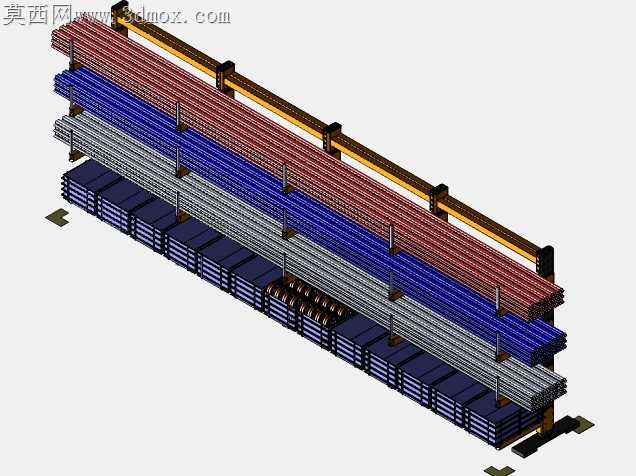

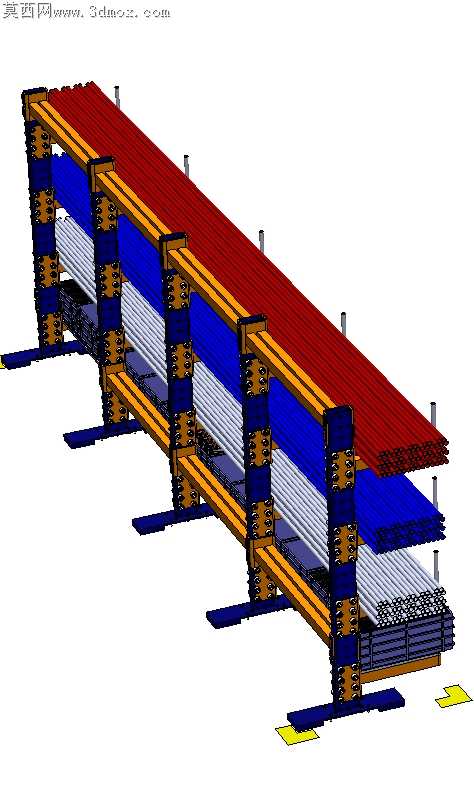

车间长型材堆放的常见痛点，是散放导致的管材变形、吊装取料剐蹭、不同规格混放分拣效率低下，这款悬臂式管架的结构设计完全围绕加工适配逻辑展开，每一处细节都对应现场加工、吊装、存储的实际需求。底部承载层采用加厚H型钢焊接框架，没有采用常见的整板铺底结构，而是预留了均匀分布的叉车叉取间隙，底层堆放的重型板材、成捆短型材可以直接用叉车整托转运，不需要人工二次挪移，框架边缘做了15度的倒角过渡，避免吊装时钢丝绳剐蹭母材留下割痕，焊接位置全部开了单边V型坡口，焊后打磨余高控制在1mm以内，既保证焊缝强度，又不会出现凸起剐蹭物料外包装的问题。悬臂层的立柱连接没有采用普通螺栓穿孔的固定方式，每根悬臂的根部都做了嵌入式定位榫头，对应立柱上的等距调节孔，不需要额外划线定位，装配时直接将榫头卡入对应高度的孔位，穿入防脱销即可完成固定，相邻悬臂的间距公差控制在±0.5mm，保证整层悬臂的上平面处于同一水平度，长管材放置后不会出现局部受力弯曲的情况，悬臂端部加装了可拆卸的橡胶挡头，挡头的安装孔做了沉头处理，螺栓完全沉入挡头内部，管材沿悬臂滑动取放时不会被螺栓头刮伤表面防腐层。不同层的悬臂长度做了梯度设计，最上层悬臂最短，向下逐层加长50mm，吊装长管材时可以从侧面直接滑入对应层位，不需要将管材完全举升到超过架体高度再落位，降低了高空吊装的碰撞风险，立柱底部的安装底板做了加宽处理，每块底板预留四个膨胀螺栓固定孔，同时底板下方加焊了十字形加强筋，满负载时架体的侧向倾覆力矩被均匀分散到地面，不需要额外加装斜向支撑占用通道空间。架体表面的涂装没有采用统一的单色处理，不同承载层的悬臂端部涂了不同颜色的标识漆，红色对应大口径重型管材，蓝色对应中等口径型材，银灰色对应小口径薄壁管材，现场作业人员不需要核对规格表，远距离就能快速识别对应物料的存放区域，减少分拣找料的时间。层间预留的吊装间隙经过反复测算，刚好满足常规吊装带的穿入空间，不会因为间隙过小导致吊装带无法绕管材底部捆扎，也不会因为间隙过大浪费仓储空间，相邻两组管架拼接时，立柱侧面预留了连接耳板，用高强度螺栓穿入连接即可形成连续的存储线，不需要重新做地面定位，适配车间不同区域的存储布局调整。
