俄罗斯Pnevmomashina轴向柱塞液压泵结构

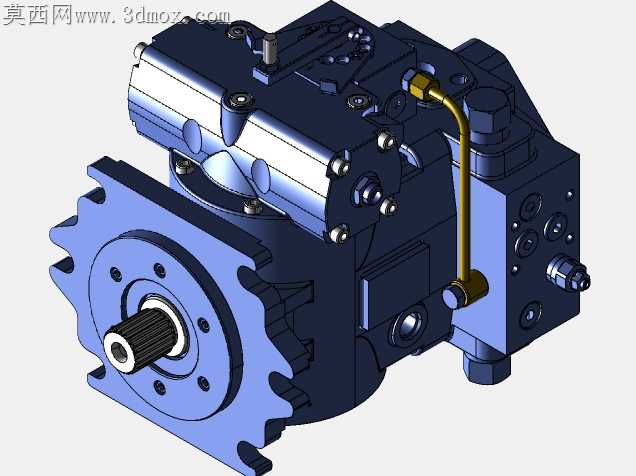

高压工况下轴向柱塞泵的缸体配流面磨损一直是现场返修的高频问题，这款90排量轴向柱塞泵的三维结构在配流副的卸荷槽布局上做了针对性的适配调整，没有沿用通用柱塞泵的对称卸荷结构，而是针对俄罗斯寒区作业时液压油粘度偏高、吸油阻力大的特性，将吸油侧的卸荷槽宽度拓宽了0.8mm，同时把压油侧的三角阻尼槽深度做了渐变处理，既避免低压区吸空引发的气蚀，又能减少压油区压力骤升带来的流量脉动，加工时不需要额外定制异形刀具，普通数控铣床上用标准角度铣头就能一次成型，不会增加额外的工序成本。

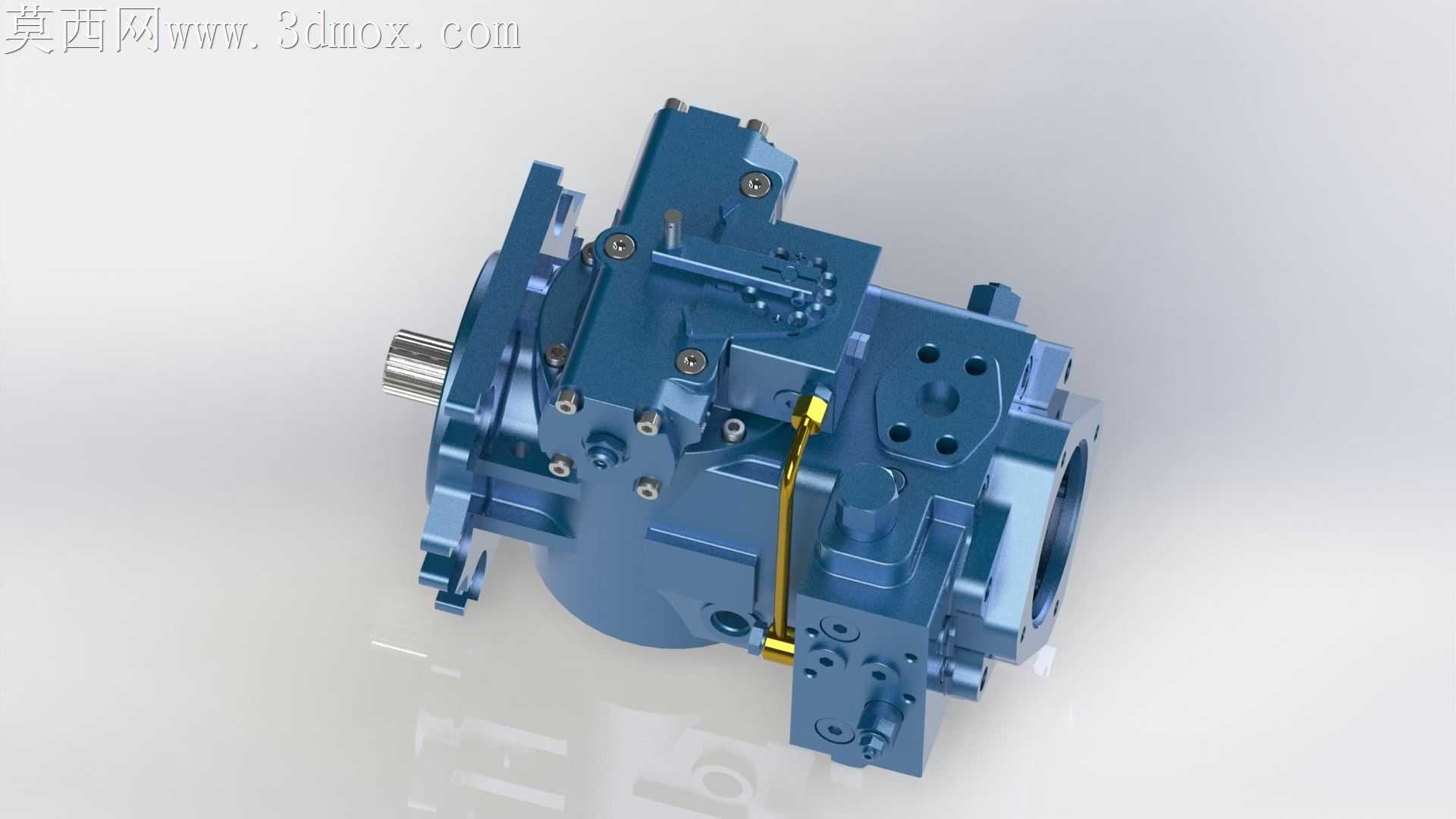

泵体侧面的外置补油管路没有采用常见的直角弯管接头，而是顺着泵体的安装斜面做了15度的倾斜布管，管路固定座直接和泵体的加强筋做了一体化设计，之前现场装配时经常出现外置管路和设备机架干涉、强行掰管导致接头密封失效漏油的问题，这个倾斜角度刚好避开了常规开式液压系统的安装机架间隙，装配时不需要现场配弯管路，接头处的O型圈压缩量能稳定控制在0.25-0.3mm的合理区间，不会出现压缩量不足漏油或者压缩量过大密封圈过早老化的问题。

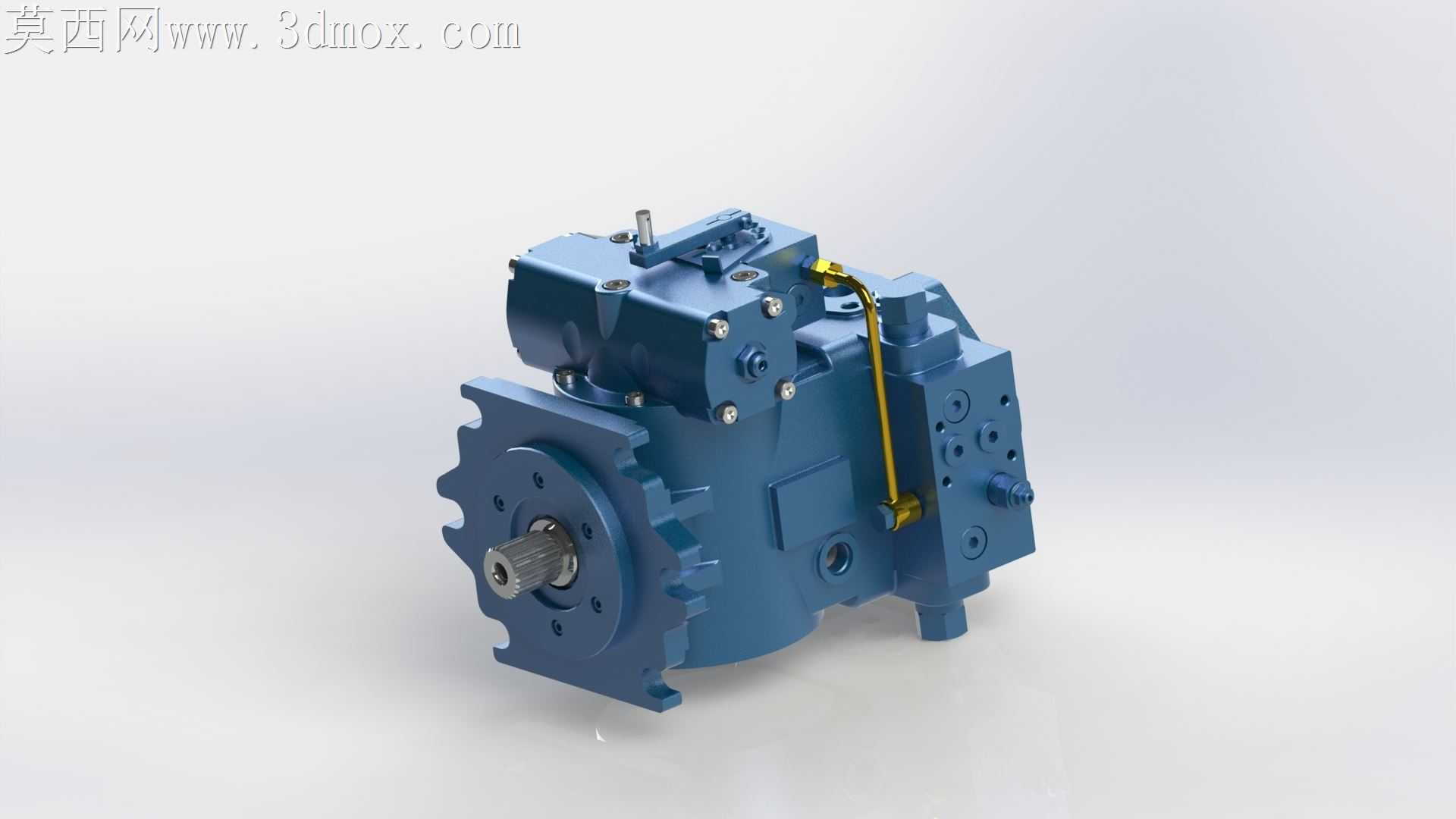

主轴伸出端的连接法兰做了齿形防松结构，没有采用普通平键加圆螺母的锁紧方式，而是在法兰端面做了12个均匀分布的锯齿形咬合齿，和配套的联轴器法兰咬合后，即使在重载冲击、主轴频繁正反转的工况下，也不会出现平键滚键、螺母松脱的故障，加工这个齿形时只需要在数控车床上加装端面齿铣削动力头，一次装夹就能完成法兰端面和齿形的加工，同轴度能控制在0.02mm以内，不需要二次找正，能有效减少装配时的主轴跳动误差。

泵体上的各个控制阀安装面没有做统一的等高处理，而是根据各个阀件的接管方向做了1-3mm的高度差，之前同类型泵经常出现多个阀块的油管接头挤在一起、扳手操作空间不足无法拧紧的问题，这个高度差刚好给每个接头留出了12mm的扳手操作空间，现场装配或者后期维护更换阀件时，不需要拆卸相邻的管路就能单独拆装单个阀件，大幅降低了现场维护的时间成本。泵壳外部的散热筋没有采用均匀分布的直筋结构，而是顺着泵体内部的油道走向做了疏密调整，压油腔对应的位置散热筋间距缩小2mm，吸油腔位置的散热筋适当加宽，既保证高压区的热量能快速散出，又不会因为筋条过密导致铸造时出现砂眼缺陷，铸造时的拔模斜度统一取1.5度，不需要额外做活块就能顺利脱模，铸件的成品率能提升12%左右。
