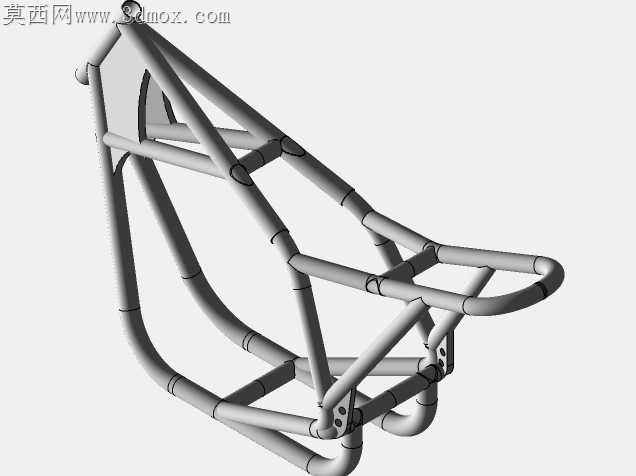

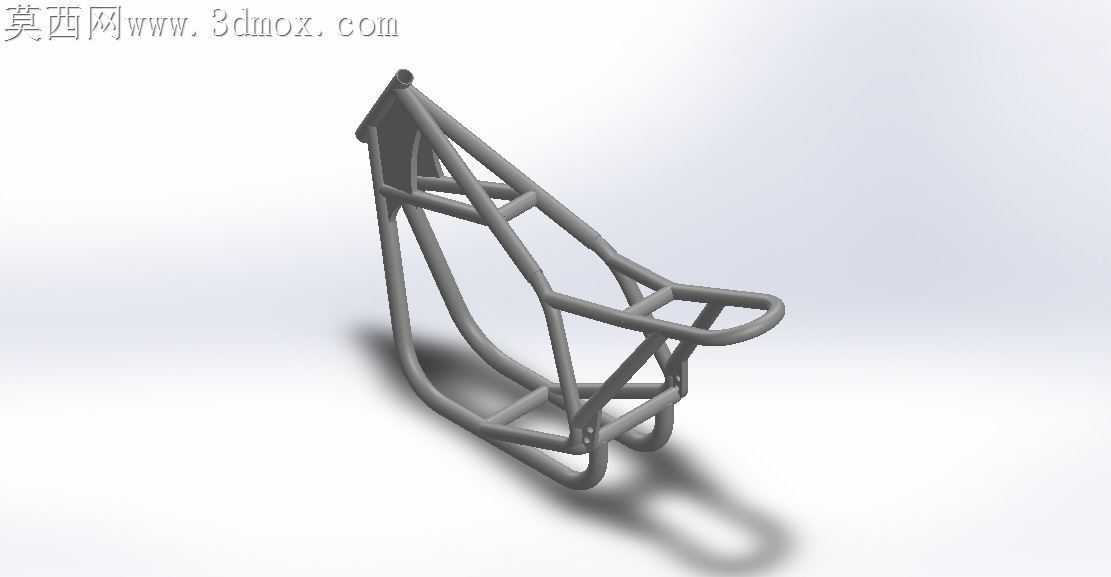

自定义尺寸管式摩托车车架焊接结构设计

管式车架的焊接变形一直是小批量定制摩托底盘生产里最头疼的问题，常规圆管拼接时，相邻管件的相贯线如果留量不准，焊后热影响区的收缩会直接拉扯主安装位偏移，后续发动机、后摇臂的装配孔位同轴度超差，只能靠补焊、打磨强行修正，既破坏管件强度，又让整车重心偏离设计值。这款车架的管架排布特意把高应力区的管件交汇点做了错位处理，没有把多根受力管集中在同一个焊点位置，避免单处焊缝堆积过多焊料导致的应力集中，也减少了焊接时局部热量过于集中带来的变形量。车头立管的连接段没有采用直插式焊接，而是在立管外侧加了两段斜向支撑管，支撑管的末端延伸到主纵梁的平直段而非弯折处，把前轮传来的冲击载荷直接分散到两根主纵梁上，不会让立管焊缝长期承受交变载荷出现开裂。后摇臂安装位的两个同轴衬套座，在管架拼焊前就先做了定位工装的适配设计，衬套座的连接管预留了0.2毫米的焊接收缩余量，焊后不用二次镗孔就能保证同轴度控制在0.05毫米以内，适配常规后摇臂的装配公差要求。底部的脚踏安装位、发动机悬挂点都没有直接焊在主纵梁的弯折弧面上，而是额外加了小块的连接垫板，垫板先和管件点焊定位再满焊，避免薄壁圆管被焊穿，也让安装点的接触面积更大，长期颠簸不会出现安装位撕裂的问题。主纵梁的弯折弧度没有追求极致的流线造型，而是把弯折半径控制在圆管直径的3倍以上，适配常规弯管机的加工能力，不用定制特殊的弯管模具就能加工，小批量定制时能省下不少开模成本。尾部的乘员座椅支撑段采用了可拆卸的小管架拼接结构，不需要改动主车架的主体结构，就能根据不同的改装需求调整尾部长度，适配单座、双座或者短尾改装的不同需求。所有管件的相贯线切口都做了1毫米的钝边处理，焊接时不会出现焊料流到管件内部形成焊瘤，避免管内藏水导致的内部锈蚀，也让焊缝的成型更均匀，不用过多打磨就能做后续的喷塑或者烤漆处理。电池、电控元件的安装位特意留了在主纵梁之间的空腔位置，降低整车的重心高度，过弯时的侧倾稳定性更好，也不会让外露的线路和转动部件产生干涉。
