带侧链轮与断裂轮盘的自行车轮组结构

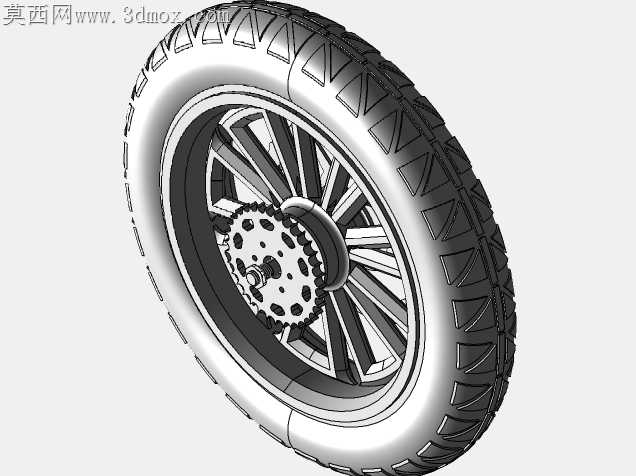

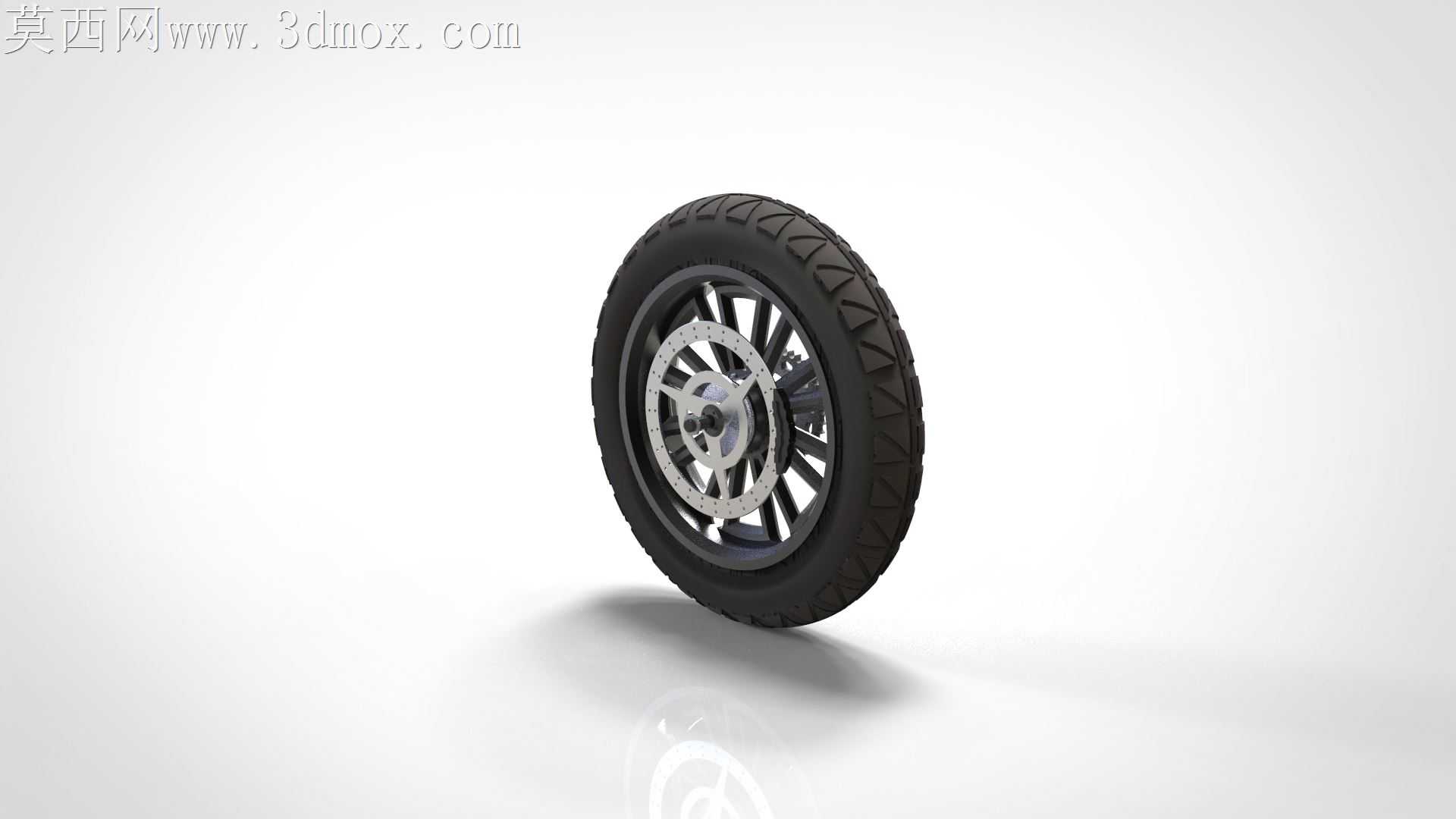

日常通勤自行车轮组在单侧链轮受力、频繁制动的工况下，轮盘铆接位置极易出现应力集中断裂，这款轮组模型还原了失效状态下的结构特征，从加工适配视角拆解轮组各部件的配合公差与工艺取舍。轮胎胎面的防滑沟槽深度控制在3mm，沟槽侧壁做了1.5°的拔模斜度，适配橡胶硫化成型的脱模需求，避免硬脱模造成的胶边缺损，胎侧的字体标识凸起高度0.8mm，既保证标识辨识度，又不会在硫化过程中出现积气缺胶的问题。轮圈与辐条的配合孔位做了0.2mm的倒角，消除钻孔产生的毛刺锐边，防止辐条端头装配时被锐边切削产生应力裂纹，辐条的编法采用交叉3编，每根辐条的张紧力差值控制在8%以内，对应轮盘断裂的失效状态，断裂侧的辐条张紧力做了差异化设置，还原轮盘失效后轮圈受力偏移的真实形变。制动盘的安装孔位采用H7公差配合，安装面的平面度控制在0.03mm以内，避免制动时盘面跳动产生异响，制动盘的通风槽做了圆弧过渡，减少铣削加工时的刀具震颤，保证槽壁的表面粗糙度达到Ra1.6，降低制动过程中的粉尘卡滞概率。侧链轮的齿形做了修缘处理，齿顶倒角0.5mm，适配链条啮合时的切入角度，减少链条跳齿的磨损，链轮与轮毂的配合花键采用小径定心，配合间隙控制在0.05mm，既保证装配顺畅，又避免传动过程中出现花键晃动异响。轮毂中心的轴承安装位做了0.02mm的过盈配合设计，轴承压装的导入角做了15°斜度，避免压装时损伤轴承外圈的密封胶圈，轮盘断裂的断面做了不规则的撕裂纹理还原，对应金属疲劳断裂的真实形貌，断口处的晶粒凹凸细节没有做过度光滑处理，能直观看到应力从铆接孔向外扩散的裂纹走向。轮胎与轮圈的配合位做了凸筋结构，凸筋高度1.2mm，适配充气后轮胎的胀紧力，防止骑行过程中轮胎脱圈，轮圈的气门嘴孔位做了沉台设计，沉台深度1mm，避免气门嘴安装后突出轮圈表面被磕碰损坏。
