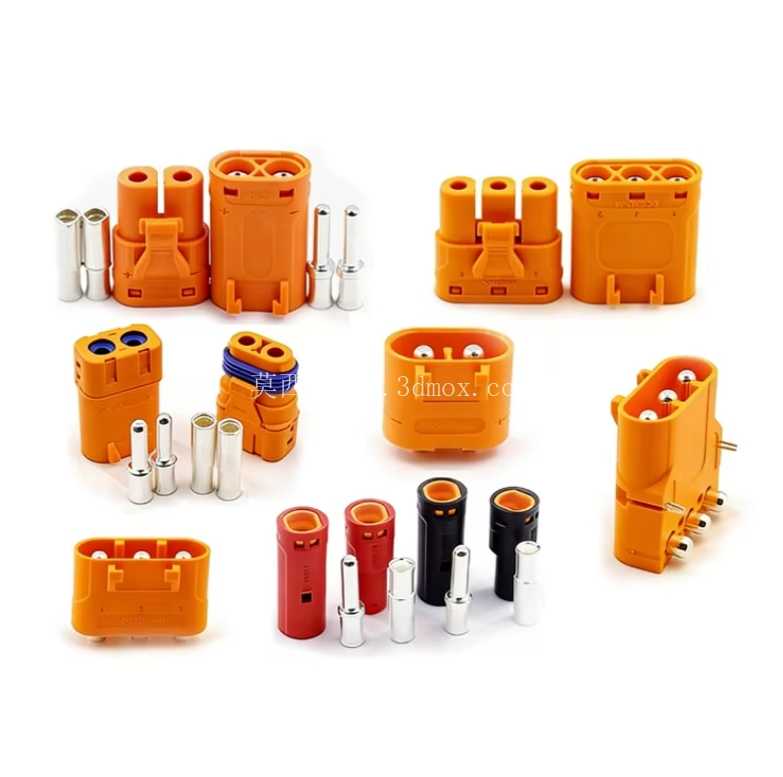

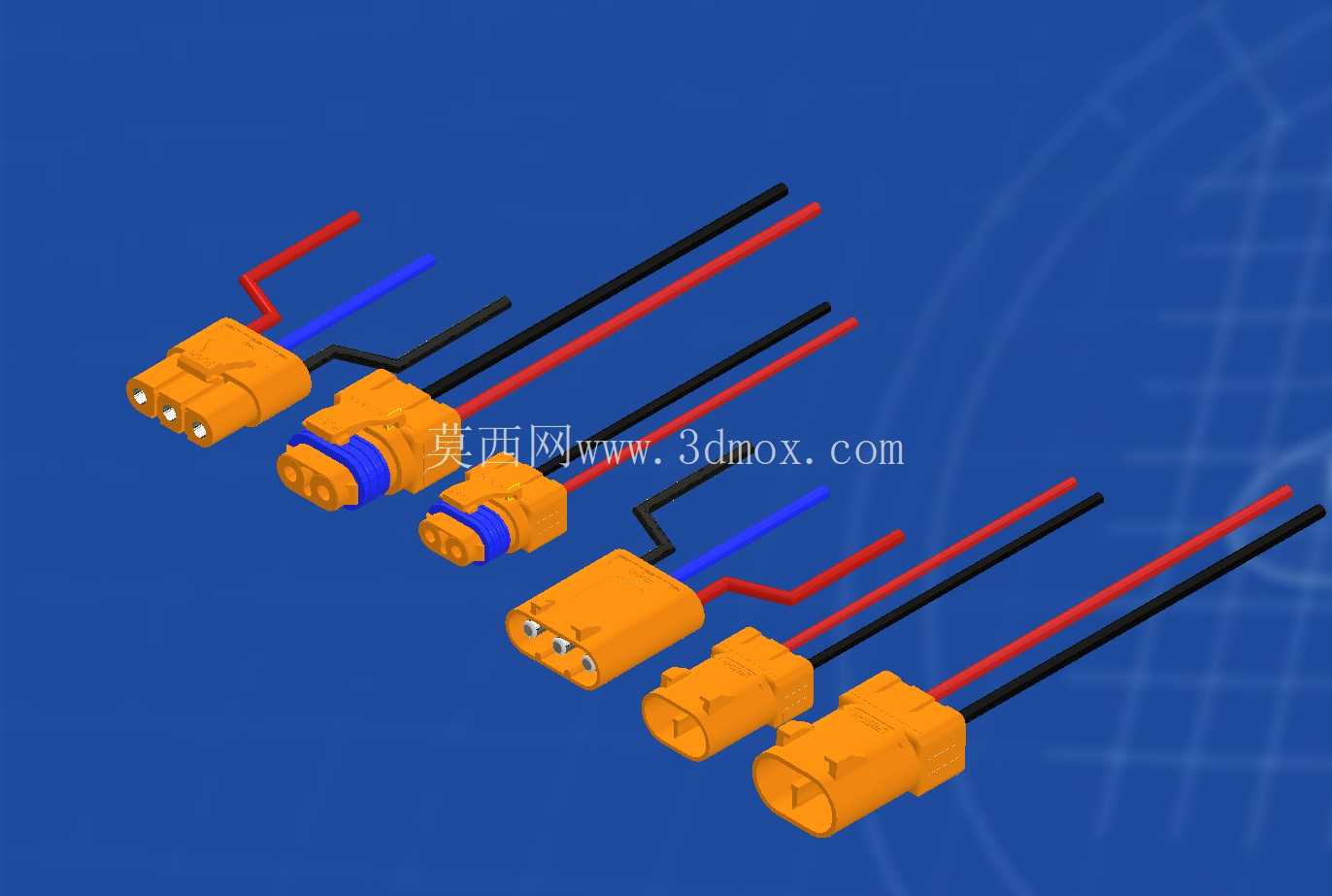

带出线端子的橙色大电流电源连接器结构

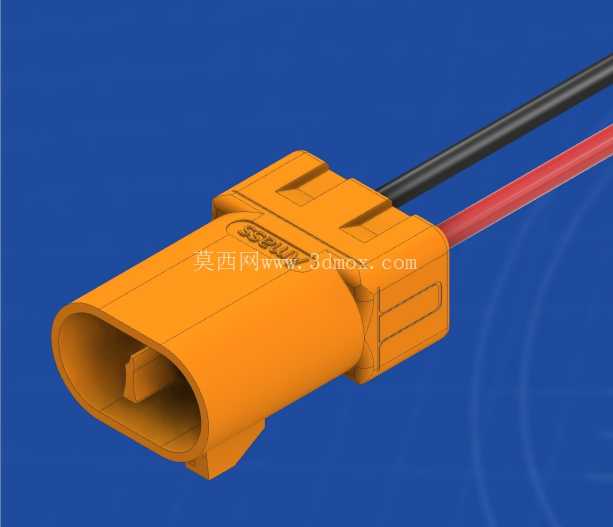

　　这款卧式带出线的接插部件，主要面向低压大电流的动力回路连接场景，常见于电动代步车动力线束、储能设备模组输出端、工业移动供电设备的快拆接线位置，替代传统螺栓压接的接线方式，减少现场接线的工时消耗，同时避免螺栓松动带来的接触电阻过大、接头发热的隐患。从结构设计来看，公端插合面做了椭圆导向唇边，插合时可以自动校正±2mm的对位偏差，即使在设备内部视线受阻的安装位置，操作人员也能凭借手感完成盲插操作，插合到位后壳体侧边的弹性卡扣会自动卡入母端的卡槽，防止设备运行过程中受振动拉扯出现松脱，拆卸时只需要按压卡扣凸起位置即可直接拔出，不需要额外工具。

　　壳体采用橘色耐温工程塑料注塑成型，表面做了细微的防滑纹理，插拔时手部不易打滑，壳体壁厚均匀控制在1.8mm左右，既保证了插合过程中的结构强度，不会因为反复插拔出现壳体开裂，也控制了整体的外形尺寸，不会占用过多的设备内部安装空间。出线端做了两级防水台阶，搭配线径匹配的橡胶密封圈后，可以达到IP65的防护等级，适配户外移动设备、园林电动工具这类有淋雨、扬尘风险的使用场景，尾部的压线位置采用压接+超声波焊接的双重固定方式，线束承受150N的轴向拉力时不会出现线芯脱出、接触不良的问题。

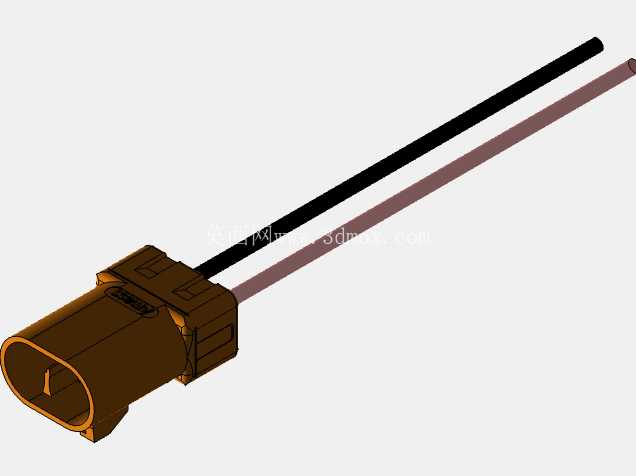

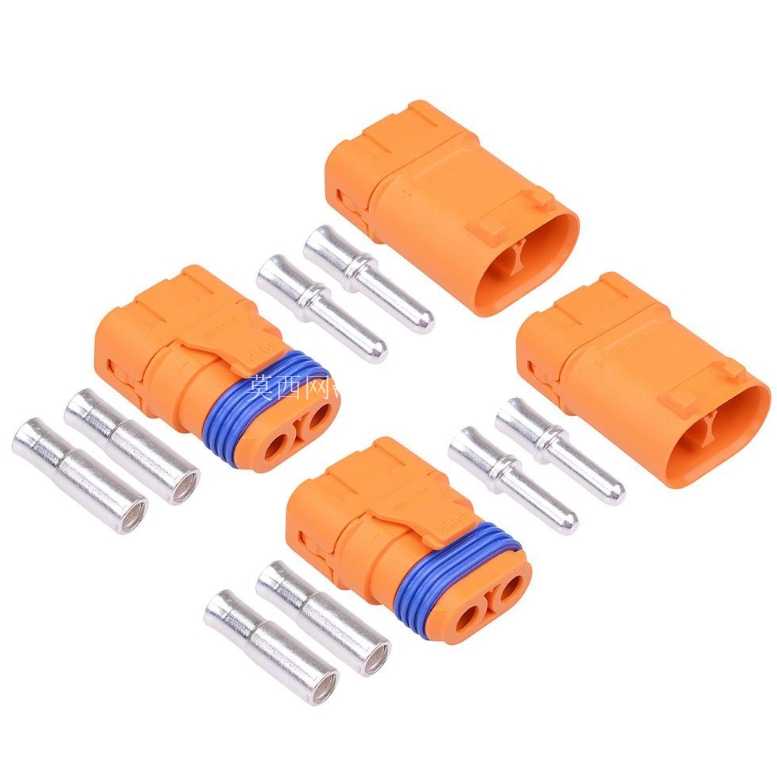

　　内部导电端子采用紫铜镀锡工艺，接触区域做了网格状滚花处理，插合后接触面积比平面接触提升40%左右，持续通流状态下的温升控制在35K以内，避免大电流工况下端子过热导致塑料壳体软化变形。建模过程中严格还原了实物的安装边界，插合后的整体长度、卡扣的按压行程、端子的插合深度都和实物保持一致，相邻两个连接器并排安装时的中心距预留了足够的手指操作空间，不会出现按压卡扣时被相邻部件干涉的问题。导向唇边的倒角角度经过反复校核，既保证了盲插时的导向范围，也不会因为倒角过大导致插合后出现径向晃动，接触电阻不稳定。

　　壳体表面的分型线位置做了0.2mm的凸起模拟，还原注塑件的真实工艺特征，卡扣的弹性臂厚度按照实际材料的弯曲模量设置，按压时的变形量和实际手感匹配，不会出现建模时卡扣刚度与实物不符的问题。出线位置的线夹结构做了防呆设计，不同线径的线束对应不同的卡槽位置，压接时不会出现线束装偏、压接后线芯受力不均的情况。在设备选型应用时，这款连接器可以直接替代同规格的焊接式接线端子，不需要改动原有设备的安装孔位，只需要根据通过的电流大小选择适配的线径即可，插合后的接触电阻稳定在0.5mΩ以下，长时间运行不会出现电压降过大的问题，适合需要频繁拆装维护的动力回路使用，比如可拆卸电池包的设备、需要快速更换动力模组的工业设备，都可以采用这款接插件来提升维护效率。建模时还考虑了公母端插合的间隙配合，壳体之间的单边间隙控制在0.15mm，既保证插合过程顺畅无卡滞，也不会因为间隙过大导致灰尘、水汽进入内部接触区域，端子的保持力按照行业标准设置在80N以上，正常使用过程中不会出现端子退位、接触失效的问题。
