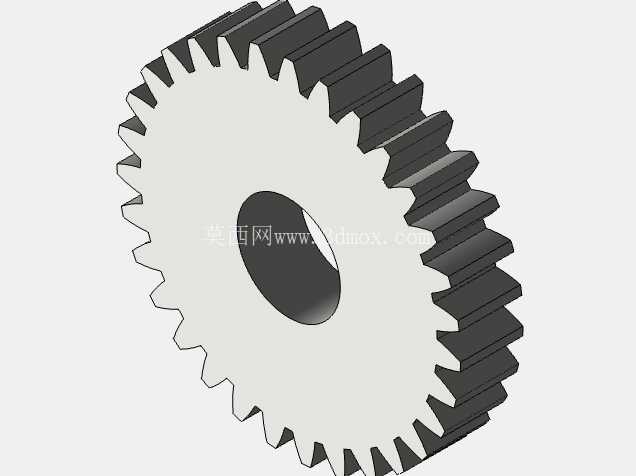

31齿模数2直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是机械传动系统里应用范围极广的基础啮合零件，日常在轻工输送设备、小型机床进给机构、自动化生产线的动力传递单元、农用小型机具的传动箱里都能见到同结构零件的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照固定的齿数比完成转速匹配，把输入端的动力稳定传递到执行端。从实际使用场景来看，这类直齿轮因为啮合时是沿齿宽方向全齿同时接触，没有轴向分力，对支撑轴承的轴向载荷要求低，特别适合中低速、载荷平稳的传动工况，比如小型包装线的辊筒驱动、食品输送线的链轮前置减速段、台式钻床的进给传动组，都大量采用同参数的直齿轮作为传动核心零件。

　　设计这类齿轮的时候，首先要匹配传动系统的速比要求，31齿的配置通常是和对应齿数的主动轮配合，实现固定减速或者增速比，模数选2是兼顾了齿根弯曲强度和传动中心距的折中方案，20度压力角是通用机械传动的标准压力角，齿廓加工工艺成熟，不管是滚齿、插齿还是铣齿都能轻松达到精度要求，不需要定制特殊刀具，量产和单件加工的成本都能控制在合理区间。齿宽设置为12mm，是考虑到单位齿宽的载荷承载能力，在额定扭矩下齿面接触应力和齿根弯曲应力都能落在常用钢材的许用应力范围内，不会出现断齿、齿面点蚀的早期失效问题。

　　从安装边界来看，齿轮中心的轴孔是和传动轴采用过渡配合安装，装配时需要配做键槽来传递扭矩，轴孔的直径要匹配对应传动轴的尺寸，齿轮的齿顶圆、齿根圆尺寸都严格按照模数和齿数的几何关系计算，安装时要保证两啮合齿轮的中心距误差控制在允许公差范围内，否则会出现啮合间隙过大导致传动冲击、或者间隙过小导致卡齿、磨损加剧的问题。实际装配调试的时候，要注意保证两啮合齿轮的轴线平行度，避免出现偏载，也就是齿宽方向只有一端接触的情况，偏载会大幅缩短齿轮的使用寿命，严重时甚至会在短时间内出现断齿故障。这类直齿轮的齿向是和轴线平行的，加工时不需要螺旋角的调整，相比斜齿轮加工难度更低，装配时的轴向定位也更简单，只需要在齿轮两侧加装轴套或者挡圈就能完成轴向固定，不需要额外承受轴向力的轴承配置，对于结构紧凑、成本控制严格的传动场景来说，是性价比极高的传动零件选择。在日常维护中，这类开式传动的齿轮需要定期涂抹润滑脂，减少齿面的磨损，如果是闭式齿轮箱内使用，要保证齿轮油的液位能浸没到齿轮的齿根位置，让啮合面得到充分润滑，降低运行噪音和磨损速度。

　　从建模逻辑上来说，这款齿轮的齿廓是按照标准渐开线生成的，齿根过渡曲线也按照加工刀具的圆角做了对应处理，避免应力集中，建模时先绘制单个齿的齿廓草图，通过圆周阵列得到全部轮齿，再拉伸生成齿宽实体，最后切除中心轴孔和键槽，整个模型的几何参数完全符合机械设计手册的标准规范，导入到装配体中可以直接做啮合干涉检查、传动运动仿真，也能直接导出工程图用于生产加工。在设备选型替换的时候，只要确认模数、齿数、压力角、齿宽、轴孔尺寸这几个核心参数匹配，就可以直接替换同规格的失效齿轮，不需要改动周边的安装结构，维修替换的便利性很高。
