英制参数39齿直齿传动齿轮结构

　　在常规机械传动系统的选型与结构设计环节，直齿圆柱齿轮始终是平行轴传动场景下应用覆盖最广的基础传动元件，这款39齿的英制直齿轮，主要适配采用英制尺寸标准搭建的工业传动链路，常见于进口设备备件替换、老式英制机床进给机构改造、轻工输送线传动单元搭建等场景。不同于公制齿轮的参数体系，这款齿轮采用径距作为齿形设计的核心基准，20度标准压力角的选型，是兼顾传动承载能力与啮合平顺性的常规工程选择——压力角过小会导致齿根抗弯强度不足，大负载工况下易出现断齿失效，压力角过大则会增大啮合过程中的径向分力，提升轴承支撑端的负载要求，同时加剧啮合噪音，20度的取值是经过近百年工业应用验证的平衡参数。

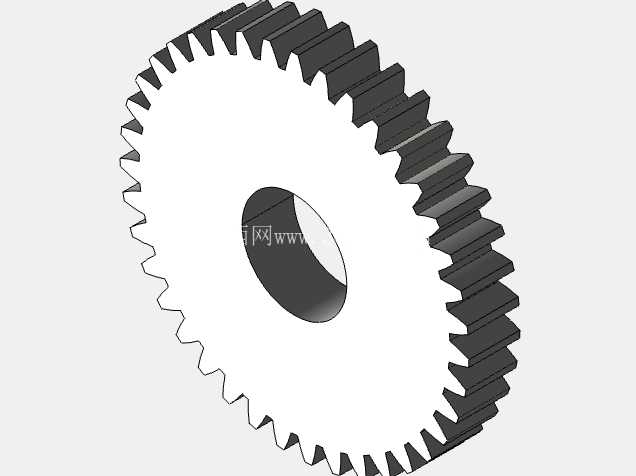

　　从结构设计逻辑来看，这款齿轮采用了实体辐板式的基础结构，没有额外的减重孔设计，这种结构选择主要面向中等负载、转速区间在每分钟数百转的常规工况，实体结构的加工工艺性更好，采用滚齿工艺即可完成批量加工，不需要额外的铣减重孔工序，能够有效控制加工成本，同时实体结构的刚性更好，在频繁正反转的传动场景下，不会出现辐板应力集中导致的结构变形。中心安装孔的尺寸设定为外径的30%，这个比例是直齿轮安装结构的常规工程取值，既能够保证轮毂部分有足够的壁厚传递扭矩，避免键槽位置出现应力开裂，也不会因为孔位过小导致配套的轴径过细，出现轴系刚性不足的问题。

　　齿宽设定为0.5英寸，这个齿宽尺寸和径距参数形成匹配，能够保证轮齿在啮合过程中有足够的接触面积，单位齿长的负载处于材料许用应力范围内，同时不会因为齿宽过大导致加工过程中出现齿向误差超差，或者装配时因为轴系平行度误差出现齿端偏载的问题。在实际设备应用中，这类直齿轮通常和同模数、同压力角的其他齿数直齿轮配对使用，通过齿数比实现固定传动比的转速与扭矩转换，比如在小型输送带的驱动端，这类齿轮可以将电机输出的高转速低扭矩转换为驱动辊需要的低转速大扭矩，也可以在机床的进给传动链中，和其他齿轮组成滑移齿轮组，实现不同进给档位的切换。设计这类齿轮的三维模型时，首先要明确英制径距和公制模数的转换关系，避免齿形参数错误导致加工出来的齿轮无法正常啮合，齿形部分采用渐开线齿廓，要保证齿顶高、齿根高的参数符合对应径距的标准值，齿根部分要保留标准的圆角过渡，避免应力集中。安装孔的公差要根据配合需求选择，如果是和轴采用过渡配合，需要选取H7级别的孔公差，键槽的尺寸要对应英制标准的平键规格，保证扭矩传递的可靠性。

　　从安装边界来看，这款齿轮的最大外径决定了配对齿轮的中心距范围，设计传动箱时需要预留足够的齿顶间隙，避免齿轮运转过程中出现齿顶和配对齿轮齿根的剐蹭，同时要考虑齿轮的轴向定位空间，通常需要在轮毂一侧或者两侧设计轴用挡圈槽或者锁紧螺母的安装位置，防止齿轮运转过程中出现轴向窜动，导致啮合宽度不足加剧齿面磨损。在日常运维场景中，这类直齿轮的失效形式主要是齿面磨损和齿根疲劳断裂，因此选型时要根据实际传递的扭矩计算轮齿的接触强度和弯曲强度，确保参数匹配负载要求，润滑方式根据转速选择，中低转速采用油脂润滑即可，高转速场景则需要采用油浴或者喷油润滑，降低齿面磨损速率，延长零件使用寿命。
