适配3D打印与数控机床的可弯曲电缆拖链

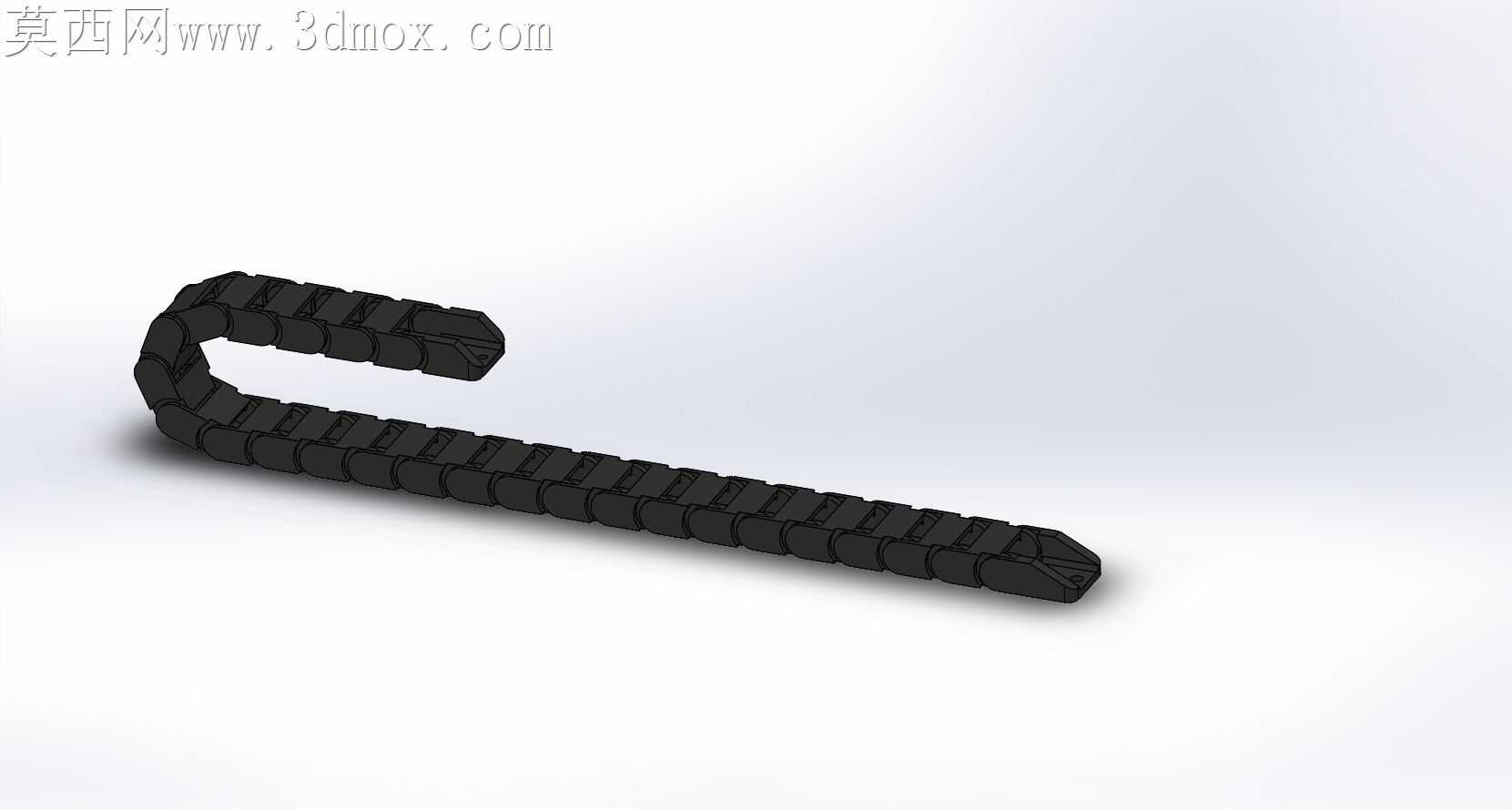

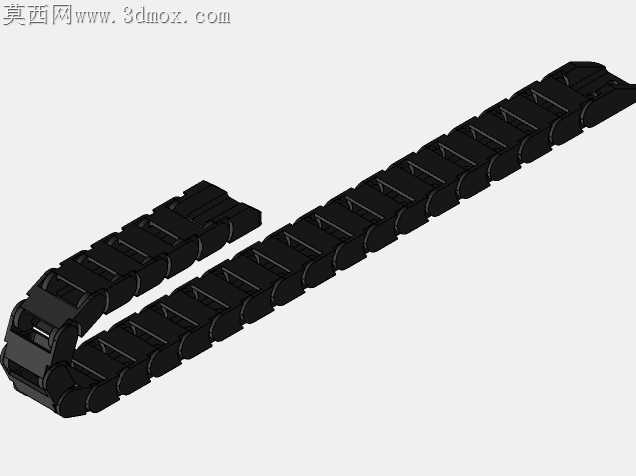

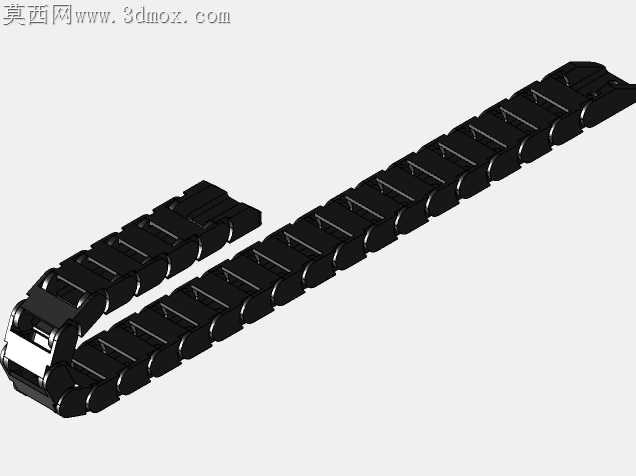

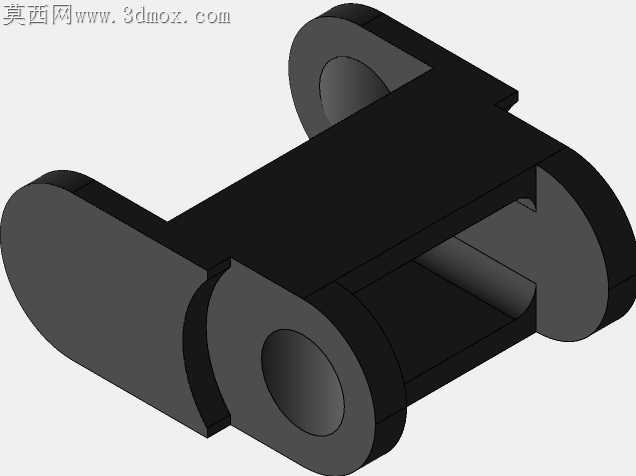

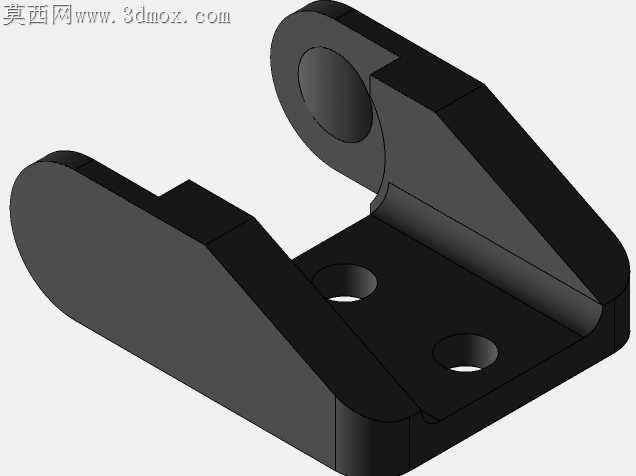

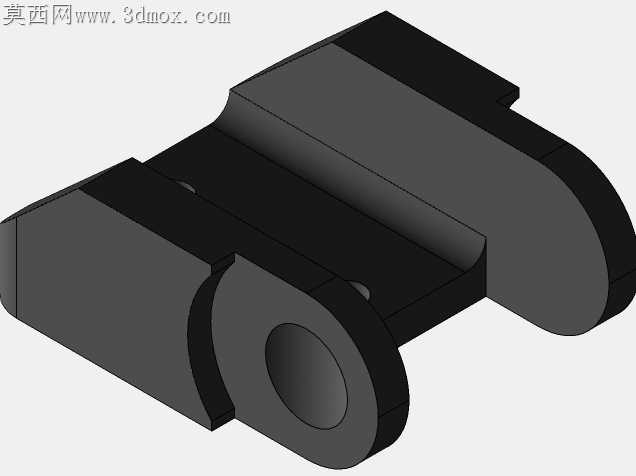

桌面级3D打印机与小型CNC设备运行时，随运动轴往复拖拽的线缆极易出现外皮磨损、弯折断芯、走位卡滞的问题，常规市售工程塑料拖链要么弯曲半径不匹配小型设备的紧凑安装空间，要么链节卡扣过紧拆装线缆耗时，这款拖链从加工适配角度做了全链路的细节调整。链节铰接处预留了0.15mm的单边间隙，刚好适配FDM3D打印的层纹公差，打印完成后无需打磨铰接轴就能实现顺畅弯折，不会出现常规打印拖链常见的铰接卡滞、弯折异响问题，哪怕是用PLA这类偏脆的耗材打印，也能承受上千次往复弯折不出现铰接处断裂。链节内侧做了0.2mm的圆弧倒角，没有尖锐棱角剐蹭线缆外皮，哪怕是带屏蔽层的细信号线，长时间往复运动也不会磨破屏蔽层造成信号干扰。拖链的上下盖板做了微卡扣结构，卡扣的扣合深度控制在0.8mm，不用工具就能徒手掀开盖板穿线，扣合后运动过程中不会因为震动自行脱开，不会出现线缆甩出拖链勾到设备结构件的隐患。拖链的弯曲半径做了适配小型设备的优化，最小弯曲半径控制在18mm，刚好能塞进桌面级3D打印机X轴后方的狭窄走线空间，不会因为弯曲半径过大顶到设备外罩，也不会因为弯曲半径过小折损内部线缆。链节外侧做了1mm宽的耐磨凸条，拖链在随轴运动拖到设备钣金面时，只有凸条部分接触摩擦，不会磨花链节主体表面，也能降低运动时的摩擦阻力，减少运动轴的负载。针对CNC设备的使用场景，链节的壁厚做了梯度调整，铰接受力位置壁厚1.8mm，非受力的盖板位置壁厚1.2mm，既保证拖链整体的结构强度，不会因为切削液喷淋、铝屑卡滞出现链节断裂，也不会因为整体壁厚过大导致拖链过硬，增加运动轴的拖拽阻力。拖链两端的安装固定位做了通用化的沉头孔设计，孔位间距适配市面上多数桌面级3D打印机、小型雕刻机的安装孔距，不用额外打孔改件就能直接替换安装。打印时无需添加支撑，铰接位置的悬空角度刚好控制在FDM打印的自支撑角度范围内，打印完成后不用清理支撑废料，拆件就能直接组装使用，哪怕是刚接触3D打印的用户也能一次打印成功。拖链内部的走线空间做了分隔优化，能同时容纳3根4mm直径的电机线与2根细信号线，线缆之间不会互相缠绕拉扯，运动时线缆在拖链内部的位移空间被合理限制，不会出现线缆堆积在拖链弯曲处造成卡滞。
