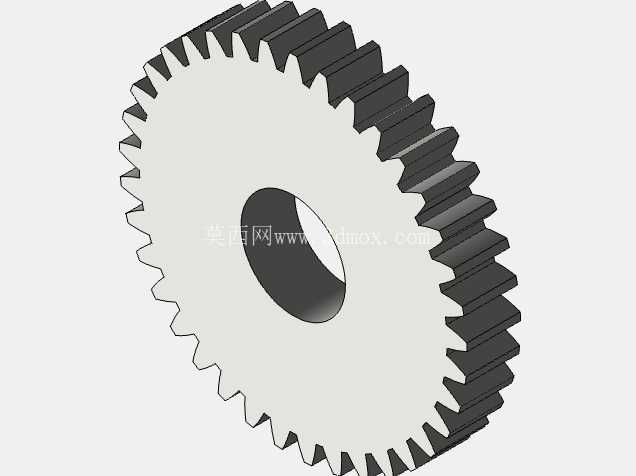

37齿模数2直齿圆柱传动齿轮结构

在常规中小载荷的机械传动系统里，直齿圆柱齿轮始终是应用覆盖面最广的基础传动零件，这款37齿的直齿轮，主要适配平行轴之间的定传动比动力传递场景，常见于轻工输送设备的动力端、小型机床的进给传动链、农用机械的辅助传动单元，以及部分压铸模具配套的抽芯机构传动组里。不同于斜齿齿轮的轴向力附加载荷问题，直齿齿轮在啮合过程中不存在轴向分力，对应的支撑轴承选型不需要额外考虑轴向承载能力，能有效简化支撑结构的设计复杂度，降低整套传动机构的装配与维护成本。

从实际传动特性来看，这款齿轮采用20度标准压力角设计，是目前通用机械领域应用最广泛的压力角参数，齿面接触强度与齿根弯曲强度的平衡度较好，既不会因为压力角过小导致齿根厚度不足、重载下易断齿，也不会因为压力角过大造成传动效率下降、啮合噪音升高的问题。12mm的齿宽设计，是在对应模数下兼顾承载能力与结构紧凑性的取值，齿宽过大会导致载荷沿齿向分布不均的问题加剧，尤其是在支撑轴存在轻微挠度变形、装配有一定同轴度误差的工况下，过宽的齿面反而会出现局部偏载，加速齿面局部磨损；齿宽过小则会导致单齿接触应力超出材料许用值，容易出现齿面点蚀甚至塑性变形。

设计这类直齿轮的时候，首先要匹配传动系统的传动比要求，37齿的齿数选择，在和对应齿数的主动轮配合时，能规避齿数互为质数带来的啮合周期问题吗？不，实际上在定传动比设计中，当配对齿轮齿数与37不存在公因数时，每个轮齿都能和对面齿轮的所有轮齿依次啮合，能让齿面磨损均匀分布，避免固定齿对啮合带来的局部磨损加剧问题。中心孔的尺寸设计需要和配套的传动轴做过渡配合，通常会选择H7/k6的配合公差，既保证传动过程中不会出现轴孔相对滑动导致的键槽剪切失效，也能方便装配时的压装操作，不需要过大的压装力就能完成齿轮与轴的组装。

在实际安装边界上，这款齿轮的齿顶圆尺寸由模数与齿数共同决定，对应的安装空间需要预留足够的齿顶安全间隙，通常在箱体设计时，齿顶与箱体内壁的间隙要控制在3-5mm，避免运行过程中因为轴的窜动、箱体加工误差导致齿顶与内壁发生刮蹭。齿轮端面与相邻轴承、轴套或者其他传动零件的轴向间隙也要控制在0.5-1mm，既不能因为间隙过小导致运行发热后端面摩擦，也不能因为间隙过大造成轴上零件的窜动量超标，影响齿轮的啮合精度。

从工况适配角度来说，这款直齿轮适合线速度不超过10m/s的中低速传动场景，如果是高速传动场景，直齿轮的啮合冲击会带来较大的噪音与振动，这时候就需要考虑斜齿或者人字齿方案，但在大部分车间输送、小型设备辅传动、模具辅助动作的场景里，线速度通常都在3m/s以内，直齿轮的冲击与噪音完全在可接受范围内，而且直齿轮的加工成本更低，不管是滚齿、插齿还是铣齿加工，都能快速完成齿形加工，不需要像斜齿那样调整刀具的螺旋角，后期如果出现轮齿磨损需要更换，备件的采购与加工周期也更短。

在结构细节上，这款齿轮采用实心辐板式结构？不对，从结构来看，小尺寸的直齿轮通常做成实心结构，因为当齿顶圆直径不大时，实心结构的刚性更好，不需要额外减重孔就能满足强度要求，而且加工时的装夹更方便，一次装夹就能完成内孔、端面、齿顶圆以及齿形的加工，能有效控制形位公差，保证内孔与齿顶圆的同轴度、端面与内孔轴线的垂直度，这些形位公差直接影响齿轮的啮合精度，如果同轴度超差，会导致齿轮运转时出现径向跳动，啮合间隙忽大忽小，不仅会产生冲击噪音，还会加速齿面的疲劳损坏。

实际选型应用时，还要注意齿轮的材料匹配，如果是用于轻载、无冲击的传动场景，比如小型输送带的动力传动，采用45号钢调质处理就能满足强度要求，齿面硬度控制在220-250HBW即可；如果是用于有轻微冲击、载荷波动较大的场景，比如压铸模具的抽芯传动，就需要对齿面进行高频淬火处理，将齿面硬度提升到45-50HRC，提高齿面的耐磨性能与接触疲劳强度，避免频繁启停带来的冲击导致齿面崩损。对应的润滑方式也需要根据工况调整，中低速轻载场景采用脂润滑即可，定期补充润滑脂就能保证齿面的润滑状态，减少磨损；如果是载荷较大、连续运转的场景，就需要采用油浴润滑或者喷油润滑，保证齿面啮合时能形成稳定的油膜，降低摩擦温升，延长齿轮的使用寿命。

很多新手工程师在设计这类直齿轮的时候，容易忽略键槽的位置设计，键槽通常要设计在轮齿的齿槽对应的中心线上，这样能保证键槽位置的齿根强度不会被削弱，如果键槽刚好开在轮齿的正下方，会导致该位置的齿根截面厚度减小，在传递扭矩时容易出现应力集中，导致断齿问题。另外，齿轮的两端面需要做倒角处理，齿顶圆边缘也要做小倒角，不仅能去除加工毛刺，避免装配时划伤操作人员，也能在齿轮啮合入端减少尖角带来的刮蹭，让啮合过程更平顺。
