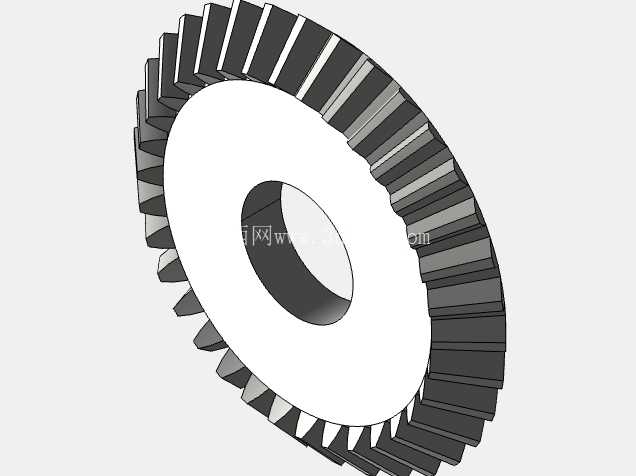

34齿锥齿轮传动零件结构设计

　　从实际功能特性来看，这款锥齿轮采用直齿锥齿形设计，齿形压力角设定为20度，是通用机械传动中应用最广泛的压力角参数，既能够保证齿面接触强度足够，又可以避免齿根应力集中带来的断齿风险，34齿的齿数设计属于中齿数区间的锥齿轮规格，相比少齿数锥齿轮，其传动过程中的啮合冲击更小，运转平稳性更优，不会出现少齿数齿轮易发生的根切问题，同时齿部加工的工艺性更好，无论是采用铣削加工还是精锻成型，都能获得稳定的齿形精度。在相交轴动力传递的机械结构场景中，锥齿轮是实现转向传动的核心基础零件，这款34齿锥齿轮主要适配两轴呈90度相交的传动布局，常见于中小型机床的进给传动箱、农用机械的转向传动单元、轻工设备的分动机构以及小型自动化生产线的转角动力传输工位，能够在紧凑的安装空间内完成动力的直角转向传递，相比交错轴斜齿轮传动，锥齿轮的传动效率更高，啮合重合度更稳定，在中低速、中等载荷的传动工况下能保持长期可靠的运行状态。

　　在设计思路层面，这款锥齿轮的结构采用了辐板式轻量化设计，中心设置通孔用于与传动轴进行配合安装，齿面沿节锥方向均匀分布，轮齿的齿宽取值结合了传动载荷与安装空间的平衡，既保证了足够的齿面接触面积来分散传动载荷，又避免了齿宽过大导致的锥端齿形加工难度提升、装配时啮合位置调整困难的问题。从安装边界来看，这款锥齿轮的中心安装孔可根据配套轴径进行公差适配，安装时需要保证两配对齿轮的节锥顶点重合，啮合侧隙控制在对应模数的合理区间内，齿面接触斑点需要沿齿长、齿高方向达到规范要求的比例，才能保证传动过程中无异常噪音、载荷分布均匀。

　　在实际设备应用中，这类锥齿轮通常会配对使用，安装在密闭的齿轮箱体内，通过润滑脂或者润滑油进行齿面润滑，能够有效降低齿面磨损，延长零件使用寿命，在传动比匹配合理的情况下，单对锥齿轮的传动效率可以达到95%以上，能够满足大部分通用机械设备的直角传动需求。不同于螺旋锥齿轮，直齿锥齿轮的轴向载荷更小，对支撑轴承的轴向承载能力要求更低，能够简化配套轴承的选型与安装结构，降低整体传动单元的制造成本，非常适合应用在对传动噪音要求不是极高、载荷中等、转速不超过1500转每分钟的传动场景中。

　　在结构细节上，这款锥齿轮的轮毂部分厚度经过强度校核，能够满足额定扭矩传递下的抗剪切强度要求，轮齿与轮毂的过渡位置设置了合理的圆角，避免应力集中导致的轮毂开裂问题，齿部的端面进行了倒角处理，既方便装配时的导入，又能够去除加工毛刺，避免装配过程中划伤操作人员或者配合零件表面。在进行三维建模时，这款锥齿轮的齿形生成严格按照直齿锥齿轮的展成原理进行，节锥角、根锥角、顶锥角的参数匹配准确，齿形轮廓沿节锥母线方向的收缩比例符合设计规范，能够直接用于后续的工程图生成、数控加工编程或者3D打印样件验证，为机械设计人员进行传动系统选型、装配干涉检查、运动仿真分析提供准确的三维模型基础，在进行整机装配仿真时，可以直接将该模型导入装配环境，验证其与周边箱体、轴系、轴承等零件的安装间隙，提前发现设计中存在的干涉问题，减少后续物理样机试制过程中的设计变更次数，缩短产品开发周期。
