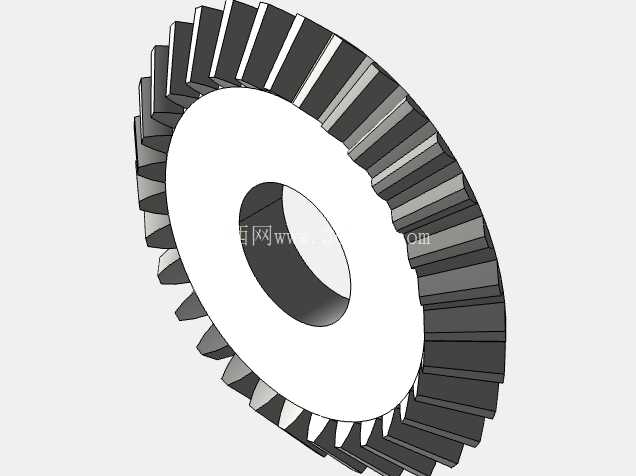

31齿90度轴角直齿锥齿轮传动件

在相交轴动力传递的机械结构场景中，直齿锥齿轮是应用极为广泛的基础传动元件，这款31齿锥齿轮针对90度相交轴的传动需求设计，可适配多数需要垂直换向的动力传输工位。从实际设备应用来看，这类锥齿轮常出现在小型机床的进给换向机构、轻工设备的传动箱、农用机具的动力转向单元、小型输送线的转角传动模块中，承担着将输入轴的旋转动力以固定传动比换向输出的核心作用，相比交错轴斜齿轮，直齿锥齿轮的轴向安装定位要求更易满足，加工与装配调试的门槛更低，适合中低速、中等负载的连续传动工况。

从功能特性上看，这款锥齿轮采用直齿齿形设计，齿向沿锥面母线方向分布，啮合过程中齿面接触为线接触形式，传动效率可保持在较高水平，同时直齿结构在装配时不需要额外调整轴向偏移量来补偿齿侧间隙，对安装支座的加工精度容忍度更高，适合批量设备的装配作业。齿轮中心设置的通孔用于与传动轴配合安装，孔的尺寸匹配对应直径的传动轴，可通过平键或者过盈配合实现周向固定，避免传动过程中出现齿轮与轴的相对滑动。齿部参数经过匹配计算，2模数的齿形可以在保证齿根弯曲强度的前提下，控制齿轮整体的径向尺寸，不会占用过多的传动箱内部空间，20度压力角是通用传动齿轮的常用压力角取值，齿面接触应力分布均匀，啮合过程中的冲击载荷更小，能有效降低传动过程中的噪音与振动。

设计过程中，首先根据传动比要求确定主动轮与从动轮的齿数匹配，31齿的设计可适配对应齿数的配对锥齿轮，实现固定的传动比输出，90度轴角的设定是工业领域相交轴传动最常用的角度，可直接适配多数垂直布局的动力传输结构。齿宽取值控制在合理范围内，既保证足够的齿面接触面积来传递额定扭矩，又避免齿宽过大导致小端齿形过薄、加工难度提升的问题，同时齿宽的取值也符合锥齿轮设计的常规规范，即齿宽不超过锥距的三分之一，防止齿端出现啮合干涉。齿轮的背锥、齿顶圆锥面都经过参数化建模校准，确保齿形从大端到小端的渐开线轮廓连续过渡，不会出现齿形畸变导致的啮合卡滞问题。

从安装边界来看，这款锥齿轮的轴向定位依靠轴肩与锁紧挡圈配合实现，安装时需要保证两配对齿轮的节锥顶点重合，否则会出现齿面偏载、局部磨损加剧的问题。齿轮的端面与轴肩的贴合面需要保证足够的平面度，避免安装后齿轮出现径向跳动，影响传动平稳性。实际选型时，需要根据传递的额定扭矩、输入转速来校验齿面接触强度与齿根弯曲强度，确保在设备额定工况下齿轮不会出现点蚀、断齿等失效形式。日常维护中，这类开式传动的锥齿轮需要定期涂抹润滑脂，闭式传动箱内的锥齿轮则需要浸没在润滑油中，减少齿面的磨粒磨损，延长零件的使用寿命。

在三维建模过程中，这类锥齿轮的建模需要先确定节锥角、齿顶角、齿根角等基础锥面参数，再通过渐开线方程生成大端与小端的齿形轮廓，沿齿向放样生成单个齿形后阵列得到全部轮齿，最后完成轮毂、中心孔等结构的建模。建模过程中需要注意齿顶间隙的预留，保证配对齿轮啮合时齿顶与齿根之间存在合理的间隙，避免运行过程中出现顶齿现象。对于结构设计人员来说，这类标准参数的锥齿轮可以直接调用进入装配体，减少重复建模的工作量，同时也能保证齿轮参数的准确性，避免自行建模出现的参数错误导致后续加工出的零件无法正常啮合。
