39齿标准模数直齿圆柱传动齿轮

在常规机械传动系统的布局中，直齿圆柱齿轮始终是平行轴动力传递场景里应用最广泛的基础零件，这款39齿直齿轮的设计完全围绕平行轴定传动比工况的使用需求展开，没有多余的异形结构，所有几何参数都服务于稳定啮合、顺畅传扭的核心目标。从实际应用场景来看，这类齿轮常出现在中小型输送设备的动力输入端、轻工机械的进给传动链、普通机床的辅助变速单元、小型农机的传动箱以及部分自动化非标设备的同步传动机构中，区别于斜齿轮的轴向力问题、锥齿轮的相交轴适配局限，直齿圆柱齿轮在安装时不需要额外考虑轴向承载的补偿结构，对支撑轴承的选型要求更宽松，后期维护更换的成本也更低。

设计过程中首先确定的是啮合参数的匹配性，2模数的设定让单齿承载能力适配中小扭矩的传递场景，20度压力角是通用机械传动的标准取值，能保证齿面接触强度与齿根弯曲强度的平衡，既不会因为压力角过小导致齿根偏厚不足、容易断齿，也不会因为压力角过大造成传动效率下降、啮合冲击加剧。12mm的齿宽是结合轮毂安装强度、啮合接触面积占比综合确定的，齿宽过大会导致加工时齿向误差带来的偏载问题，齿宽过小则会让单位齿面载荷过高，加剧磨损缩短使用寿命，这个取值刚好适配对应模数下的常规载荷区间，能保证全齿宽范围内的啮合接触率达到设计要求。

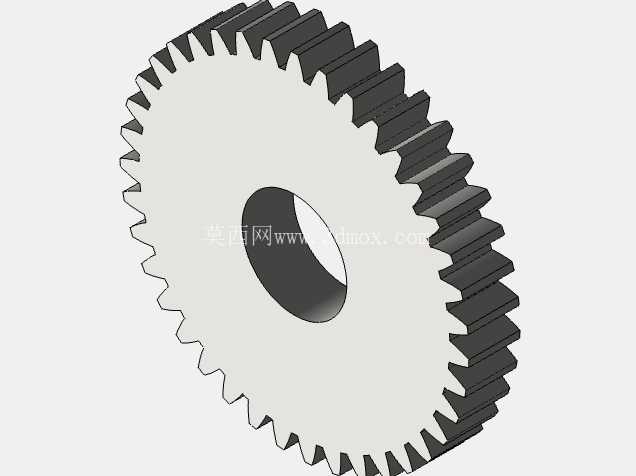

从外形结构来看，齿轮采用实心辐板搭配中心安装孔的结构，没有做减重孔设计，一方面是因为齿轮本身外径尺寸不大，实心结构的加工工序更简单，批量生产时的工艺性更好，另一方面实心结构的整体刚性更强，在频繁正反转的传动场景下，不会因为辐板开孔带来的应力集中出现轮毂开裂的问题。中心孔的尺寸匹配常规的传动轴径公差，安装时可以通过平键实现周向固定，配合轴端挡圈就能完成轴向定位，不需要额外设计复杂的锁紧结构，装配效率更高。齿部的加工精度按照通用级传动要求设定，齿形误差、齿向误差都控制在常规传动允许的范围内，既能保证传动过程中的运转平稳性，降低啮合噪音，也不会因为过高的精度要求提升不必要的加工成本。

在安装边界上，这款齿轮的轴向安装尺寸完全由齿宽决定，相邻传动件的轴向间隙只需要预留0.5-1mm的窜动空间即可，径向尺寸则由齿顶圆直径确定，设计传动箱内腔时，齿顶圆与箱体内壁的间隙保留3-5mm的安全距离，就能避免运转过程中出现剐蹭，同时也能给润滑脂的留存留出足够空间。润滑方式适配常见的脂润滑或者低速油浴润滑，不需要设计专门的喷油润滑回路，对于转速不超过1500r/min的传动场景完全适用。在实际选型替换时，只需要确认配对齿轮的模数、压力角与齿数匹配，保证中心距符合设计值，就能实现顺畅啮合，不需要对原有传动结构做额外改动，互换性较强。

从功能特性上来说，直齿圆柱齿轮的啮合过程是沿齿宽方向同时进入啮合、同时退出啮合，相比斜齿轮的渐进式啮合虽然在高速场景下的噪音表现稍弱，但在中低速、中等载荷的场景下，传动的定比性更稳定，不会产生轴向分力，对支撑结构的强度要求更低，非常适合结构紧凑、维护便利性要求高的设备使用。设计时齿顶高、齿根高的取值都遵循标准齿轮的参数规范，齿根过渡圆角采用常规的圆弧过渡，能有效降低齿根处的应力集中，在承受冲击载荷时能减少断齿的风险。齿面的加工粗糙度要求适配常规的铣削或者滚削加工工艺，不需要额外的磨齿工序就能满足使用要求，生产制造的门槛较低，供应链配套成熟，无论是单件定制还是批量生产都能快速交付。
