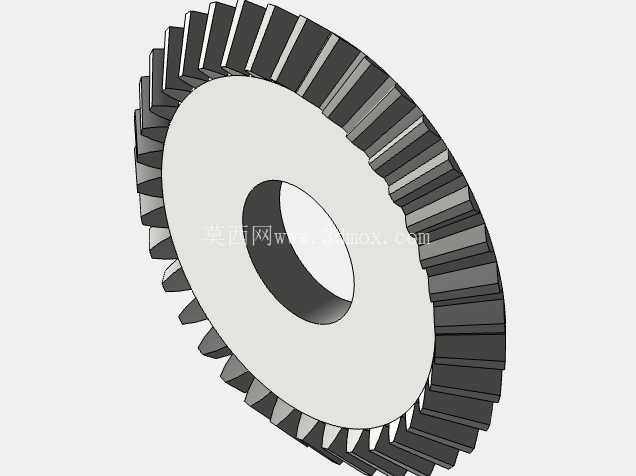

36齿90度轴角直齿锥齿轮传动件

这款锥齿轮在相交轴动力传递场景中应用十分广泛，常见于各类需要改变传动轴线方向的机械结构中，比如小型机床的进给传动箱、农用机械的转向传动单元、轻工设备的分动机构，还有部分自动化输送线的转角动力传输工位，都能见到这类90度轴交角锥齿轮的身影，它的核心作用是在两轴线垂直相交的布局下，完成旋转动力的换向传递，同时匹配固定的传动比，保障输入端与输出端的转速、扭矩按照设计要求完成转换。

从功能特性来看，这款36齿的直齿锥齿轮采用直齿齿形设计，相比螺旋锥齿轮，它的加工难度更低，装配时的轴向定位要求更易满足，不存在轴向分力带来的额外轴承负载，适合转速不超过1500rpm、中等负载的传动工况，日常维护时的齿面检查、间隙调整也更为便捷，在对传动平稳性没有极端严苛要求、追求结构可靠性与装配便捷性的场合，这类直齿锥齿轮的综合适用性更强。齿部参数匹配模数2、压力角20度的通用设计标准，能够和同模数、对应齿数配比的锥齿轮完成正确啮合，啮合过程中齿面接触痕迹沿齿长方向均匀分布，不会出现偏载导致的局部齿面过度磨损问题。

设计层面上，这款锥齿轮的结构采用盘式结构布局，中心设置通孔用于安装定位，装配时可以通过轴孔与传动轴的配合完成周向定位，配合键槽传递扭矩，齿面宽度设置为10mm，这个齿宽尺寸是在兼顾齿面接触强度、避免齿根应力集中的前提下确定的，既不会因为齿宽过大导致加工时齿向误差带来的啮合偏载，也不会因为齿宽过小造成齿面接触应力超标、使用寿命缩短。90度的轴角设计是机械传动中最常用的相交轴传动角度，能够直接适配水平输入、垂直输出或者垂直输入、水平输出的动力布局，不需要额外增加换向构件，有效压缩整个传动单元的结构体积。齿轮的背锥、齿顶圆、安装端面的形位公差都按照通用传动件的精度等级设置，安装时只要保证配对齿轮的节锥顶点重合，就能实现顺畅啮合，啮合间隙控制在合理区间内，既不会因为间隙过大导致传动换向时的冲击，也不会因为间隙过小出现卡滞、运转发热的问题。

从安装边界来看，这款盘式锥齿轮的轴向定位依靠安装端面与轴肩的贴合完成，装配时需要保证齿轮安装端面与传动轴轴线的垂直度，避免运转时出现齿面一端接触的偏磨问题；中心孔的尺寸按照通用传动轴的配合公差设计，能够满足过渡配合的装配要求，装配时不需要额外进行修配，压装后即可保证同轴度要求。齿顶圆的尺寸经过精确计算，在箱体内部安装时，不会和箱体内壁、相邻传动构件发生运动干涉，齿部的边缘都做了微小的倒角处理，既可以去除加工毛刺，也能避免装配时齿部边缘磕碰损伤配对齿面。在实际设备运行中，这类锥齿轮通常采用脂润滑或者飞溅润滑的方式，齿面的粗糙度满足润滑油脂的附着要求，运转时能够在齿面形成稳定的油膜，降低齿面磨损速率，延长整套传动副的使用寿命。对于结构设计人员来说，这类参数标准化的锥齿轮可以直接选用，不需要重新进行复杂的齿形计算，只需要在布局时预留足够的安装空间，保证两相交轴的交点与齿轮节锥顶点重合，就能保障传动系统的稳定运行，有效缩短设备的设计研发周期，降低非标零件的加工成本。
