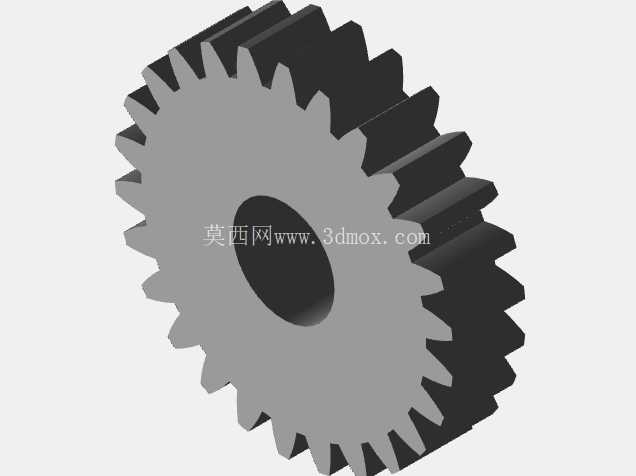

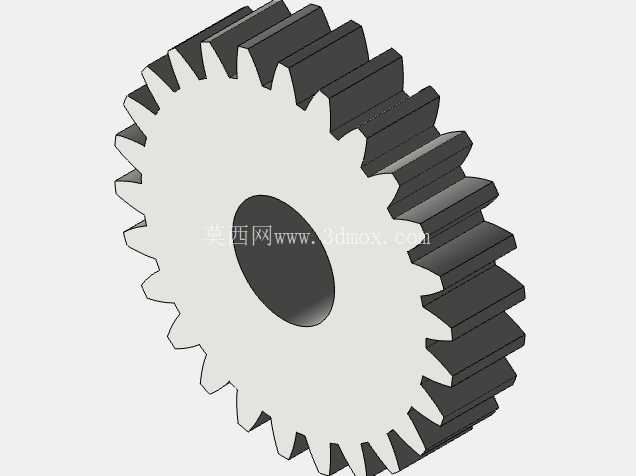

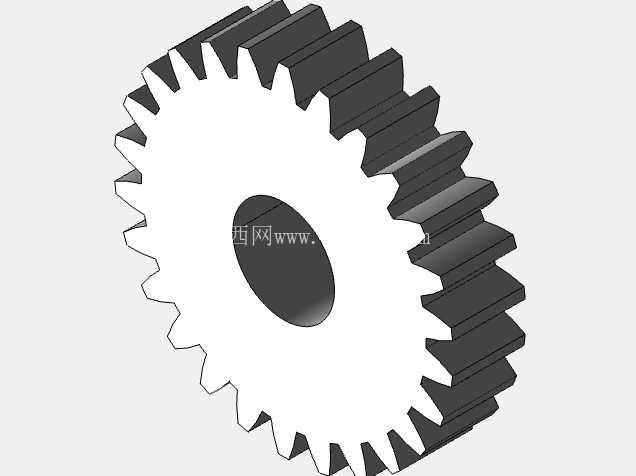

在常规的机械传动系统设计中,直齿圆柱齿轮是应用最为广泛的动力传递构件之一,这类26齿的直齿轮,常被配置在中小载荷的平行轴传动工位,承担转速匹配、扭矩传递的核心作用,常见于轻工输送设备、小型机床进给机构、通用农机传动箱、自动化生产线的动力分流模块中,相比斜齿轮,直齿圆柱齿轮不存在轴向分力,安装时无需额外配置承受轴向载荷的推力轴承,支撑结构的设计复杂度更低,装配调整的容错空间更大,尤其适合轴向安装尺寸受限、传动载荷平稳无强冲击的工况场景。
从结构设计逻辑来看,该齿轮采用标准渐开线齿形设计,20度压力角的选型完全匹配通用机械传动的国标规范,能在保证齿面接触强度的同时,降低齿根的弯曲应力集中风险,模数2的参数设定,让单齿的承载能力适配中小功率的传动需求,既不会因模数过小导致齿厚不足、重载下断齿,也不会因模数过大造成齿轮整体尺寸冗余、占用过多安装空间。12mm的齿宽设计,是结合齿面接触强度计算、轴系支撑跨距综合确定的,齿宽过大会导致载荷沿齿向分布不均,容易出现偏载磨损,齿宽过小则会让单位齿面载荷过高,加剧齿面点蚀失效的概率,这个齿宽尺寸能在常规的安装精度下,保证齿面载荷分布相对均匀,满足长期稳定运行的要求。
齿轮中心的通孔为安装基准孔,与传动轴采用间隙配合或者过渡配合的装配方式,配合面的粗糙度、圆柱度公差会直接影响齿轮的安装同轴度,若同轴度偏差过大,齿轮运转时会出现径向跳动,导致传动间隙周期性变化,不仅会产生运转噪音,还会加速齿面的不均匀磨损,严重时甚至会出现卡滞、断齿的故障。在实际建模过程中,齿形的绘制是核心环节,需要严格按照渐开线的生成逻辑构建齿廓曲线,保证齿距偏差、齿形公差在标准允许范围内,齿根部分采用标准圆角过渡,避免直角结构造成的应力集中,提升齿轮的抗弯曲疲劳强度。
从安装边界来看,该齿轮的外径尺寸由齿数、模数共同决定,在进行传动箱布局设计时,需要预留足够的齿顶间隙,避免齿轮运转时与箱体内壁、相邻传动构件发生运动干涉,同时要保证啮合齿轮的中心距偏差在公差范围内,中心距过大会导致齿侧间隙过大,正反转切换时会产生明显的回差,影响传动精度;中心距过小则会导致齿面啮合过紧,运转阻力增大,齿面磨损加剧,甚至出现卡齿无法运转的情况。在实际应用场景中,这类直齿轮常和同模数不同齿数的齿轮搭配组成传动副,通过齿数比实现转速的调整,比如在小型输送带的驱动端,用小齿数的主动轮搭配该26齿齿轮,就能实现减速增扭的效果,匹配输送带运行所需的低转速大扭矩需求;在一些需要增速的工位,也可以将该齿轮作为主动轮,搭配小齿数从动轮实现转速提升。
不同于锥齿轮、蜗轮蜗杆等传动构件,直齿圆柱齿轮的传动效率更高,正常润滑条件下传动效率可以达到98%以上,功率损耗极低,而且加工工艺成熟,无论是滚齿、插齿还是铣齿加工,都能快速完成成品制造,加工成本相对较低,后期维护更换也十分方便,不需要复杂的调整工序。在进行三维建模时,除了齿形的精准构建,还要注意齿端的倒角处理,齿端倒角不仅能去除加工毛刺,避免装配时划伤操作人员或者配合零件,还能在齿轮啮合入齿时起到导向作用,减少入齿冲击,让传动过程更加平稳。另外,齿轮的端面需要保证与安装孔轴线的垂直度,否则装配后齿轮会出现偏摆,导致齿面一端接触磨损严重,大幅缩短齿轮的使用寿命。在润滑方式选择上,这类中小尺寸的直齿轮如果是在闭式传动箱内使用,多采用油浴润滑,依靠齿轮运转带起的润滑油覆盖齿面,形成油膜减少摩擦磨损;如果是开式传动工位,则需要定期涂抹润滑脂,避免齿面直接干摩擦造成过早失效。
