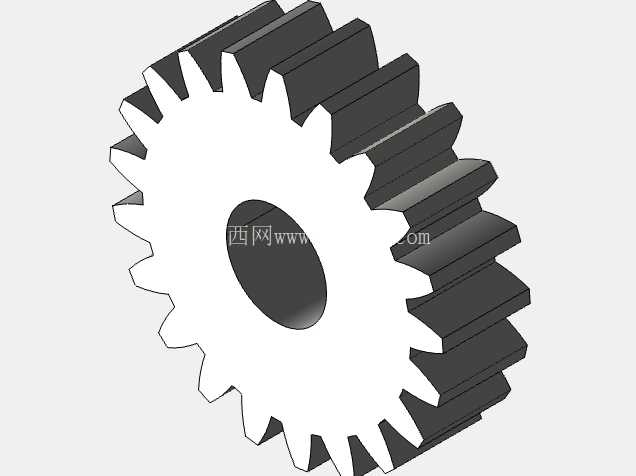

英制21齿直齿传动齿轮结构

　　在轻工输送、小型机床进给、压铸模周边辅助传动这类对传动精度要求适中、安装空间紧凑的场景里，直齿圆柱齿轮始终是应用占比最高的传动零件之一，这款英制规格的21齿直齿轮，就是针对英制尺寸体系的设备配套需求设计的传动部件。不同于公制齿轮的模数参数体系，英制直齿轮采用径节作为齿形参数的基准，在早年引进的欧美产轻工设备、进口压铸生产线的辅助传动工位上，这类径节规格的直齿轮替换需求一直存在，很多设备运维场景里找不到适配的替换件，就需要参照原有齿形参数完成建模加工，这款齿轮的建模完全贴合英制齿形的啮合规范，能直接适配同径节、同压力角的配对齿轮，不会出现公制英制混装导致的卡滞、齿面异常磨损问题。

　　从实际传动功能来看，这款直齿轮主要用于平行轴之间的定传动比动力传递，直齿结构的优势在于加工工艺成熟，轴向无额外分力，支撑轴承的受力状态更简单，在转速不超过1500rpm、传递扭矩中等的工况下，传动效率可以稳定保持在96%以上，日常维护也不需要复杂的轴向间隙调整，很适合用在模具周边的辅助送料、工位分度这类不需要频繁换挡的传动链路里。设计过程中首先要匹配的是啮合边界条件，20度压力角是英制传动齿轮里应用最广的齿形角度，相比14.5度的老款压力角齿形，20度压力角的齿根厚度更大，轮齿的弯曲强度更高，能承受的瞬时冲击载荷也更强，适配压铸生产车间里可能出现的送料位卡滞带来的瞬时过载。

　　齿宽设置为0.5英寸，这个尺寸是在平衡齿轮承载能力和安装空间的前提下确定的，齿宽过窄会导致齿面接触应力过大，长期运行容易出现点蚀，齿宽过宽则会提高对轴系平行度的要求，一旦安装时两轴平行度超差，就会出现齿端接触偏载，反而加速齿面磨损，0.5英寸的齿宽刚好适配小功率传动的扭矩需求，对安装公差的容忍度也更高。内孔尺寸设置为外径的30%，这个比例是直齿轮轮毂设计的常用经验值，既能保证轮毂和传动轴之间有足够的配合接触面积，传递扭矩时不会出现轴孔配合打滑，也不会因为轮毂过厚导致整体重量不必要的增加，对应的键槽尺寸可以根据实际配套的轴径做适配调整，建模时已经预留了足够的轮毂壁厚，不管是采用普通平键连接还是花键连接，都有足够的加工余量。从外形安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸完全符合英制径节齿轮的计算规范，啮合侧隙控制在英制齿轮传动的标准范围内，常温下装配后不会出现卡滞，温度升高带来的热膨胀也不会导致齿侧间隙消失引发的抱死。实际应用中，这类直齿轮常和同径节的不同齿数齿轮搭配组成齿轮副，实现不同的传动比，比如在压铸模的自动取件机构里，就可以用这类齿轮传递伺服电机的动力，带动取件臂完成定角度的回转动作，因为直齿轮的传动回差小，只要加工精度达标，就能保证取件位置的重复定位精度满足生产要求。

　　建模过程中齿形的生成严格遵循渐开线生成逻辑，齿根过渡圆角也按照标准规范做了处理，避免齿根应力集中导致的轮齿断裂，齿面的建模精度可以直接适配后续的数控加工或者3D打印打样需求，不管是做替换件的小批量加工，还是做传动方案的原理验证样件，都能直接使用。在设备选型配套时，要注意这款齿轮的适配工况是开式或者半开式的润滑环境，如果用在闭式齿轮箱里，需要根据润滑方式调整齿面的表面粗糙度要求，开式使用时要定期涂抹润滑脂，减少齿面的磨粒磨损，延长零件的使用寿命。另外直齿轮传动时的啮合噪声相比斜齿轮会稍大，所以不适合用在对噪声控制要求极高的精密传动场景，但在常规的工业生产设备里，这种噪声水平完全在可接受范围内，加上其加工成本低、替换方便、传动效率稳定的优势，依然是中等负载平行轴传动的首选零件。
