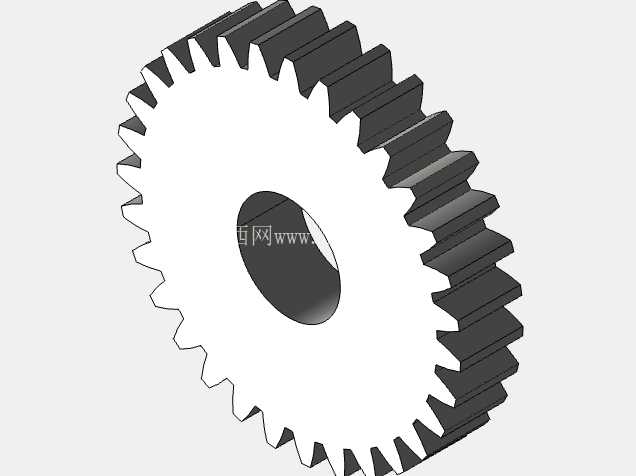

英制参数31齿直齿传动齿轮结构

　　在常规机械传动系统的选型与结构匹配环节，直齿圆柱齿轮始终是平行轴动力传递场景下应用占比最高的基础零件，这类零件不需要复杂的螺旋角加工工序，安装对位的容错空间相对斜齿轮更大，日常维护的替换门槛更低，在低速重载、传动精度要求适中的工装夹具、小型输送设备、轻工机械动力输出端都能看到这类结构的身影。这款31齿的英制直齿轮，在设计阶段优先匹配英制尺寸体系的设备改造需求，不少早年引进的欧美产轻工设备、专用机床的进给传动链中，原配齿轮多采用英制径节、压力角参数，国产公制齿轮无法直接替换安装，这款结构的参数设定刚好覆盖这类设备的维修替换场景，不需要二次修改轴孔或者齿形参数就能完成装配。

　　从结构设计逻辑来看，这款齿轮采用了等齿宽的直齿成型结构，齿向与齿轮端面完全垂直，啮合过程中不会产生额外的轴向推力，配套的支撑轴承只需要承受径向载荷，能有效降低支撑组件的选型成本与结构复杂度，对于安装空间紧凑、无法配置止推轴承的传动位来说，这种结构的适配性更强。齿形部分采用标准渐开线齿廓设计，啮合过程中齿面接触为线接触形式，传动比保持恒定，不会出现速比波动导致的传动卡顿问题，在转速不超过1500rpm的传动场景下，运行噪音控制、传动效率表现都能满足常规工业设备的使用要求。

　　安装边界方面，这款齿轮的中心轴孔采用等直径通孔设计，孔径尺寸按照配套轴径的常规配合公差设定，装配时可以通过平键完成周向固定，也可以根据实际使用需求加装顶丝孔完成轴向定位，不需要额外加工复杂的定位结构。齿宽尺寸按照英制标准设定，齿面接触面积经过载荷校核，能满足额定扭矩下的长期传动需求，不会出现齿面压溃、过度磨损的问题。齿轮外径尺寸经过齿顶圆参数校验，装配时不会和相邻的传动组件、设备壳体发生运动干涉，在紧凑型传动箱的布局中，能有效缩减传动链的整体占用空间。

　　实际应用场景中，这类齿轮除了用于老旧进口设备的维修替换，也可以直接用于自主开发的小型传动机构设计，比如小型工装的旋转工位驱动、半自动设备的动力传递链路、教学演示用的传动模型搭建，都可以直接套用这个结构完成整体设计，不需要从零开始计算齿形参数、绘制齿廓曲线，能大幅缩短结构设计的周期。在建模细节处理上，齿根部分做了标准的圆角过渡处理，避免热处理和长期受载过程中出现应力集中导致的断齿问题，齿顶部分保留了合理的修缘量，能降低啮合切入瞬间的冲击载荷，延长齿轮的实际使用寿命。整个齿轮的结构没有多余的减重孔、装饰性结构，完全按照工业实际使用需求设计，毛坯可以直接采用圆钢铣削成型，也可以采用粉末冶金工艺批量加工，加工工艺性良好，适合小批量定制或者批量配套生产。对于从事设备改造、非标机械设计的工程师来说，这类经过参数校验的直齿轮结构，可以直接导入装配体中完成干涉检查、载荷仿真，不需要反复调整齿形参数，能有效提升设计工作的效率，避免因齿形绘制错误导致的加工报废问题。
