带霍尔编码器直流减速电机结构设计

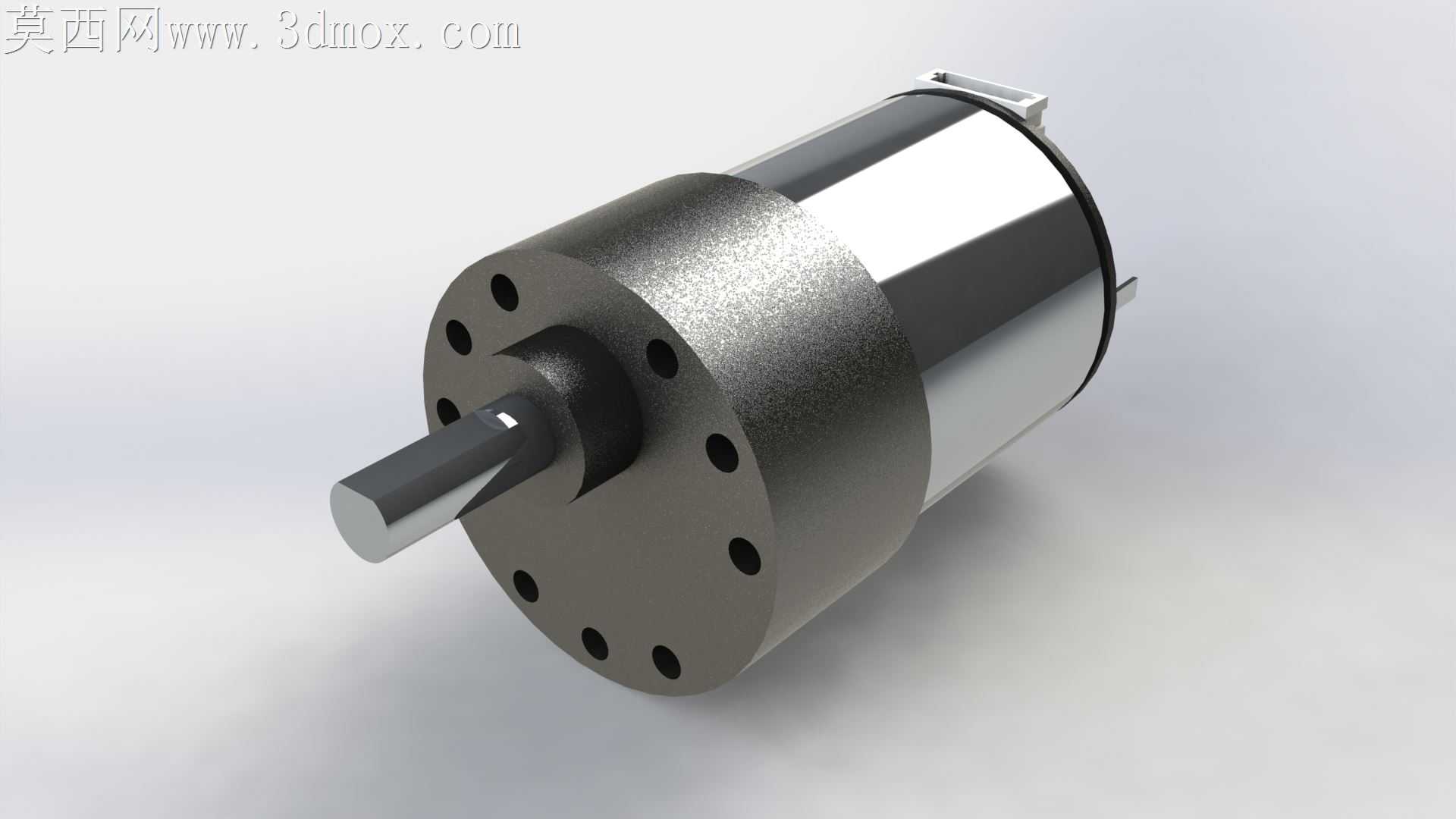

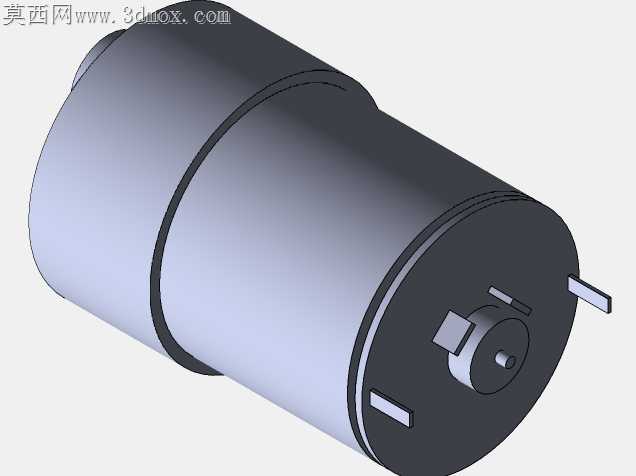

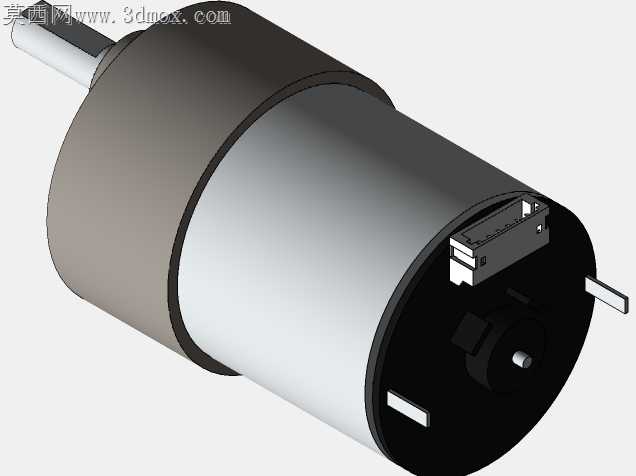

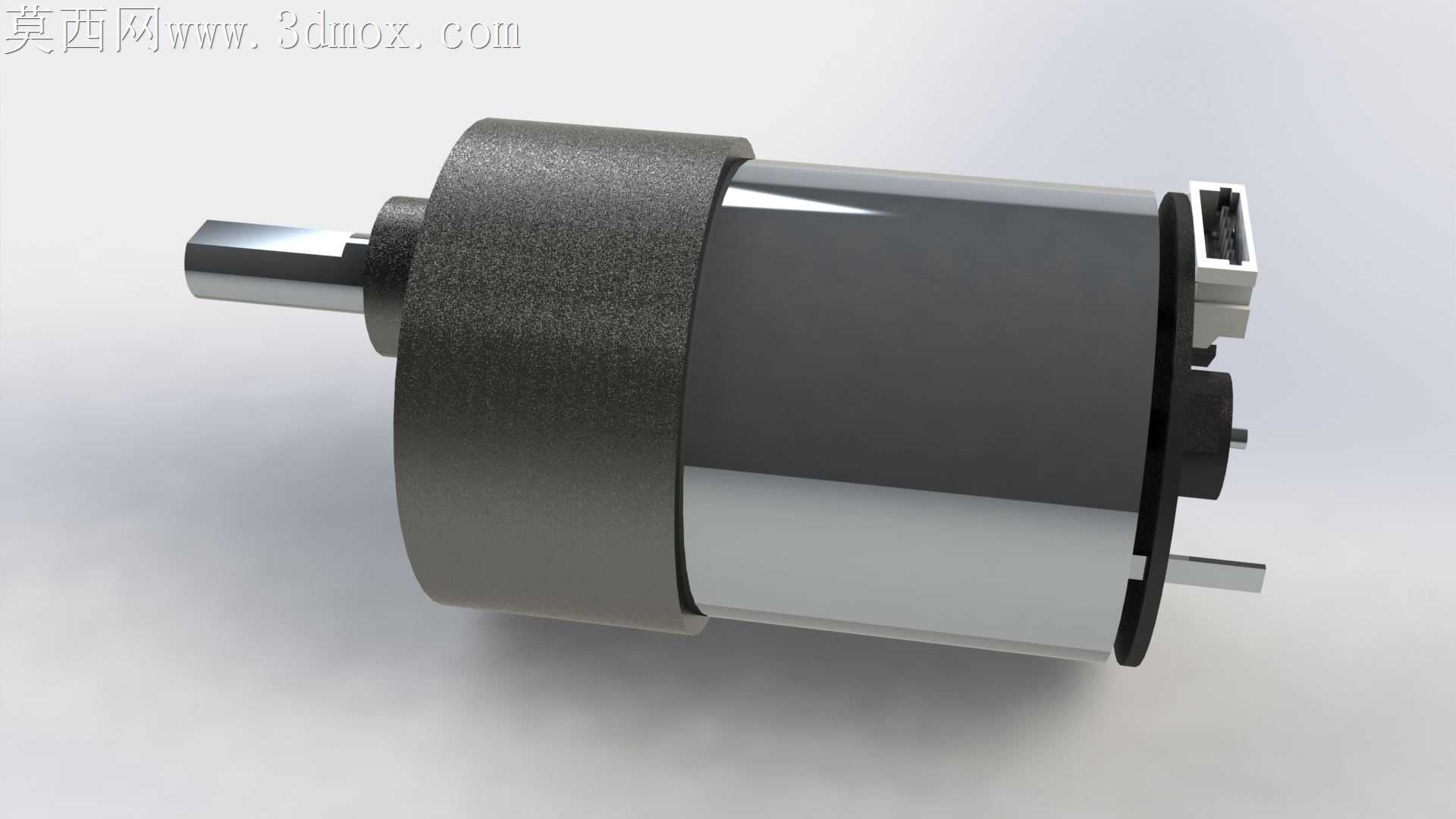

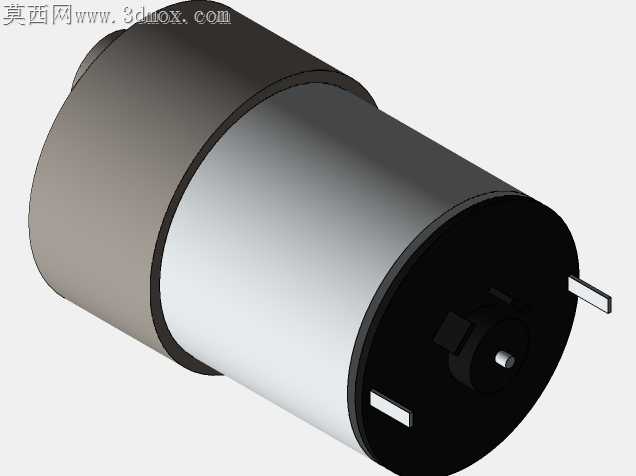

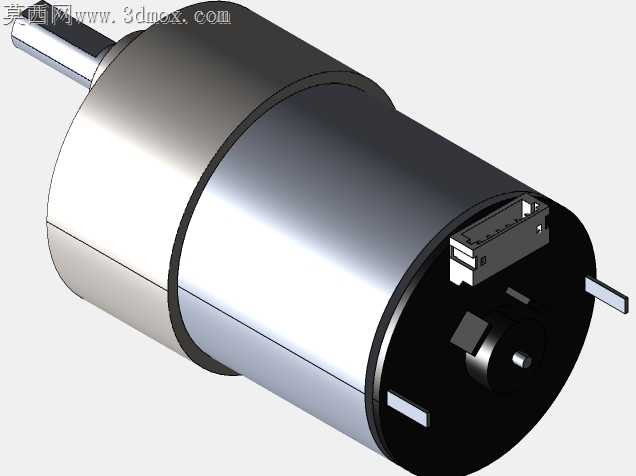

小型直流减速电机在桌面自动化设备、智能小车传动场景里，常出现编码器信号受电机磁钢干扰、减速箱输出轴径向窜动的加工装配痛点，这款带霍尔编码器的减速电机结构，在细节上做了针对性的适配处理。输出端的金属轴伸做了滚花销位预留，压装传动齿轮时不用额外打胶固定，滚花段的过盈量控制在0.02mm以内，既保证扭矩传递不打滑，也避免压装时撑裂前端的粉末冶金减速箱端盖。减速箱的多级行星齿轮排布没有做等厚齿片设计，靠近输出端的第一级齿片厚度比末级大0.8mm，启动瞬间的冲击载荷会先被厚齿片承接，不会直接打坏靠近电机端的细小齿组，日常堵转测试时能扛住3倍额定扭矩的瞬时冲击不会崩齿。电机尾部的霍尔编码器板没有直接贴在电机后端盖上，中间垫了0.5mm厚的隔磁铜片，隔开电机转子磁钢的漏磁干扰，霍尔元件的感应位置和磁环的气隙控制在0.3mm，既不会因为气隙太大丢脉冲，也不会因为电机运转时的轴向窜动刮擦霍尔板。编码器的出线口做了直角卡扣式的应力释放结构，线束被弯折拉扯时，外力不会直接传到焊盘位置，避免设备装配时扯断编码器接线。电机外壳的亮面金属段做了细微的滚花纹理，不是单纯为了外观质感，装配时夹装在治具上不会打滑，点胶固定外壳接缝时也能让密封胶附着更牢固，不会出现胶层脱落导致的防尘失效问题。尾部的USB接口座做了凸台定位，插接线束时不会把接口座推歪，接口周围的塑料挡边高出接口面0.2mm，意外磕碰时不会直接撞到接口引脚。前端的减速箱外壳用了磨砂质感的材质，和电机主体的亮面形成区分，装配时工人不用看标识，靠触感就能快速分辨前后端，减少装反的概率。内部的磁环和电机轴的配合用了D型切面定位，不用做动平衡校准就能保证磁环和轴的同轴度，霍尔信号的输出波形不会因为磁环偏摆出现杂波，搭配驱动板做速度闭环时，低速运转的转速波动能控制在5%以内，满足小型传动设备的精准调速需求。
