NEMA34规格8.5Nm步进电机结构设计

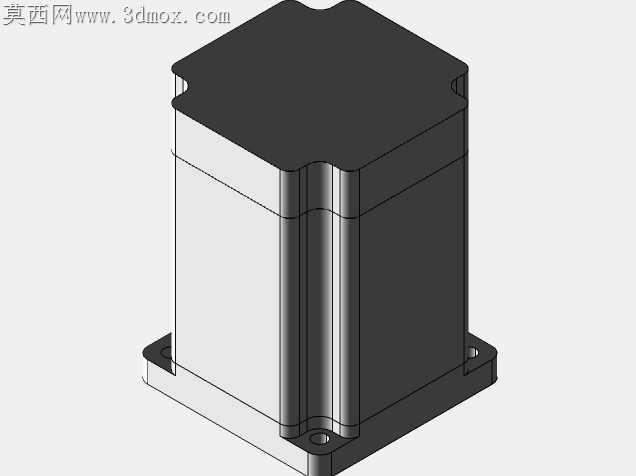

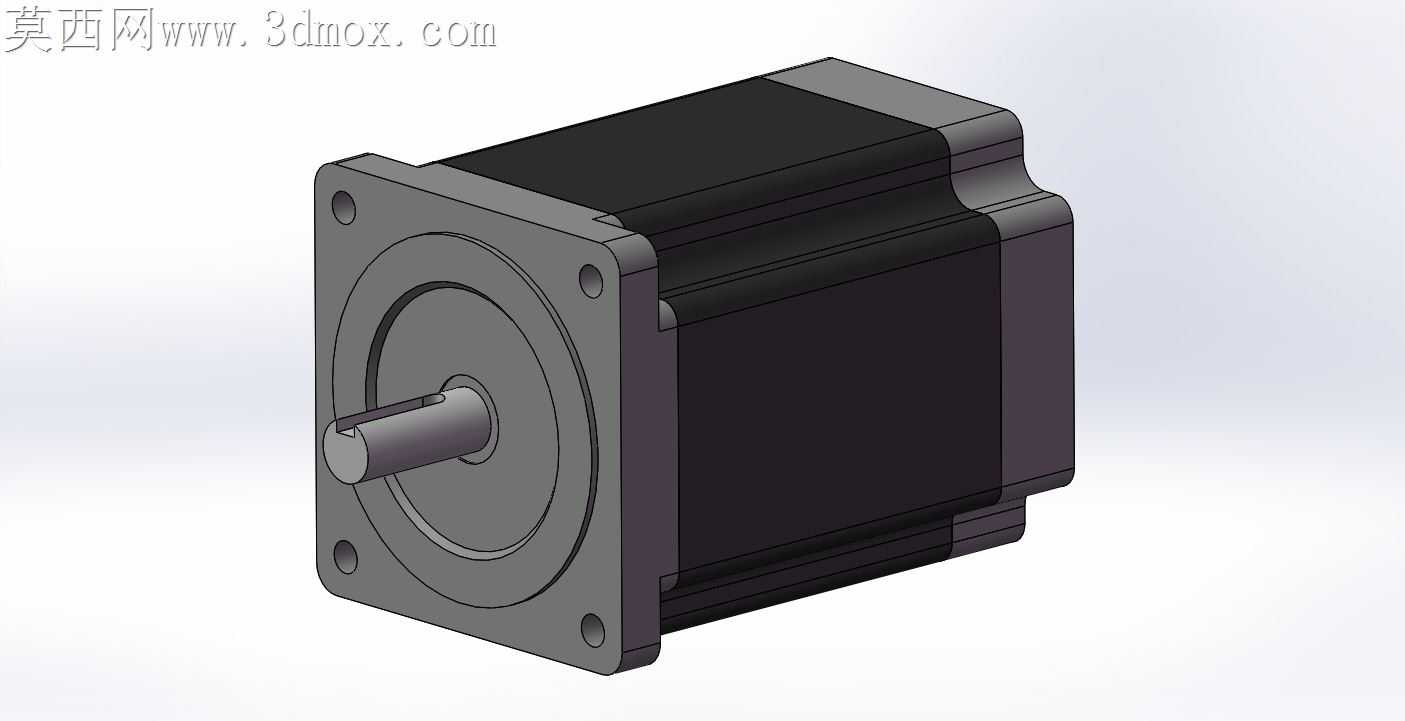

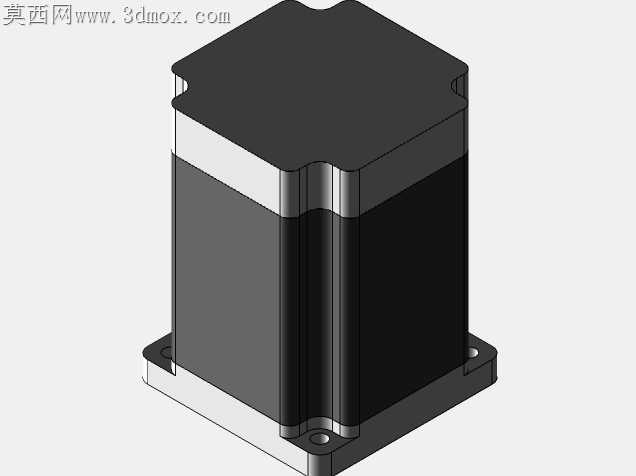

常规86规格步进电机在自动化设备装机时，常出现前端盖安装孔同轴度偏差导致输出轴径向跳动超差，带载运行时轴端联轴器反复承受交变载荷，轻则引发传动异响，重则造成联轴器弹性体碎裂、同步带轮偏磨的问题。这款NEMA34规格8.5Nm步进电机的三维结构，在前端盖与定子壳体的配合止口处做了0.02mm的过盈配合限位，止口深度比常规设计加深1.5mm，能抵消压铸成型时端盖平面度翘曲带来的装配偏移，装机后输出轴的径向跳动量可控制在0.01mm以内，适配高精度丝杆传动、分度转盘这类对传动同轴度要求严苛的场景。输出轴的键槽位置避开了轴肩应力集中区，键槽端部做了R0.8的圆弧过渡，不会出现常规铣削键槽端部直角带来的应力断裂隐患，即使频繁正反转切换、瞬时过载30%的工况下，轴端也不会出现疲劳裂纹。后端盖的编码器安装位预留了0.3mm的调整间隙，装配时可以微调编码器码盘与读头的同轴度，不用额外加工调整垫片，能降低现场装机的调试时长。定子绕组的封装轮廓与壳体内部的散热筋做了贴合设计，绕组产生的热量能直接通过壳体散热筋导出，比常规悬空封装的绕组散热效率提升近两成，连续高负载运行时壳体温度能控制在70摄氏度以内，不会出现过热退磁导致扭矩衰减的问题。安装法兰的四个沉孔做了锪平深度统一处理，螺丝锁付时不会因为铸件表面凹凸不平出现锁付应力不均，导致端盖变形卡滞转子的问题。出线口的防水接头座与壳体做了一体化结构，不用额外粘接防水接头，防护等级能达到IP54，适配有少量切削液飞溅的机床上下料工位使用。转子的磁钢排布做了斜极角度优化，能降低齿槽转矩，低速运行时不会出现明显的爬行抖动，送料机构使用时送料精度能稳定控制在0.05mm以内。
