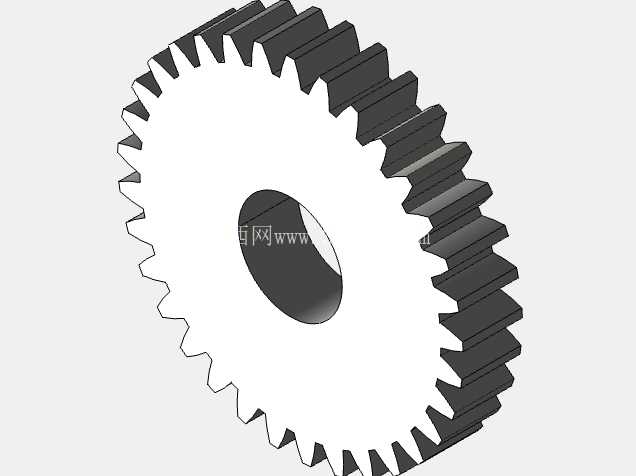

英制33齿直齿传动齿轮结构

项目分类:齿轮 发布时间:2026-06-18 ID:1185610
  • 英制33齿直齿传动齿轮结构

  这款英制直齿轮主要面向英制标准传动场景设计,在进口设备维保、英制规格非标自动化线搭建、老式机床传动系统修复等场景中应用广泛,可直接匹配同模数同压力角的英制直齿轮完成啮合传动,替代进口备件时无需额外调整安装位的轴孔配合尺寸,能大幅降低设备维保的备件采购周期与改造成本。从实际传动需求出发,这款齿轮采用20度压力角设计,相比14.5度压力角的老式英制齿轮,齿根抗弯强度更高,能承受更大的瞬时冲击载荷,适配中等负载的连续传动工况,比如小型输送线的动力传递、工装夹具的分度传动、小型减速机的首级传动等场景,传动过程中齿面接触应力分布均匀,长期运行下的齿面磨损速率更低,能有效延长传动副的整体使用寿命。

  齿距采用英制12径节规格,啮合时的齿侧间隙控制在英制传动的常规公差范围内,既不会因间隙过大导致传动反向空程超差,也不会因间隙过小出现运转卡滞、齿面咬合的问题,正反转切换时的传动回差控制在普通动力传动的允许区间内,可满足无精密定位要求的常规动力传递需求。齿宽设置为0.5英寸,齿面有效接触长度充足,单位齿长的载荷分布合理,不会出现齿面局部过载点蚀的问题,同时齿宽尺寸控制合理,不会额外占用过多的轴向安装空间,适配常规的轴系安装布局。

  内孔尺寸设置为外径的30%,这个比例是直齿轮轴孔设计的常规合理区间,既保证了轮毂部分有足够的结构强度,传递扭矩时不会出现轮毂开裂的问题,也能匹配对应直径的传动轴,配合平键连接即可传递额定扭矩,安装时无需额外加工非标衬套,适配标准英制轴径的安装需求。建模过程中严格遵循英制直齿轮的齿廓生成规范,渐开线齿廓的生成精度满足常规传动设计要求,齿顶高、齿根高的参数完全匹配12径节20度压力角的英制齿轮标准,齿根过渡圆角采用标准圆弧过渡,避免应力集中导致的轮齿断裂问题,可直接用于传动结构的虚拟装配验证、运动仿真干涉检查,也可作为基础件导入设备整体装配模型中,完成传动链的载荷校核、转速匹配计算。

  实际选型使用时,需注意匹配同径节、同压力角的啮合齿轮,中心距按照标准安装距调整,保证齿面啮合接触斑点沿齿高、齿长方向的分布比例符合传动要求,若用于高速传动场景,可在此模型基础上增加齿面修形参数,降低运转噪音与动载荷;若用于重载场景,可调整轮毂厚度与键槽尺寸,提升扭矩传递能力。这款齿轮的外形轮廓规整,无复杂异形结构,加工工艺性好,采用常规滚齿、插齿工艺即可完成加工,后续可根据使用需求进行淬火、渗碳等齿面硬化处理,提升齿面耐磨性能。在三维装配场景中,该模型可直接调用至英制传动系统的装配环境,与轴、轴承、键、挡圈等标准件完成配合,验证轴向定位是否合理、相邻零件是否存在干涉,提前排查设计阶段的装配问题,减少实际加工装配时的返工率。对于设备改造场景,若原有设备采用英制传动标准,这款齿轮可直接作为备件模型进行适配,无需重新测绘齿形参数,大幅提升测绘建模的效率,避免手动绘制齿廓时出现的参数误差,保证备件与原有传动系统的啮合精度。
