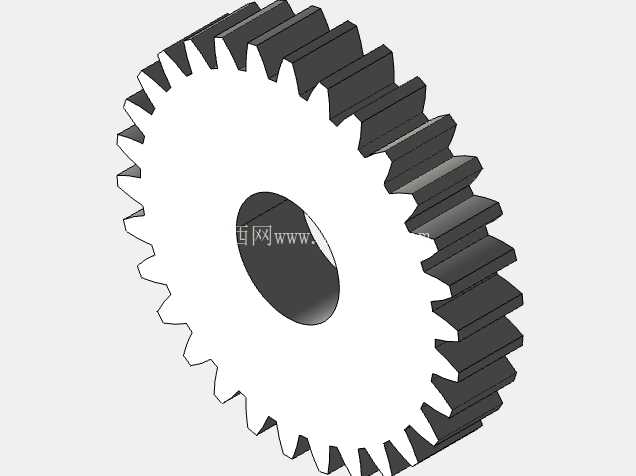

英制参数30齿直齿圆柱传动零件

在常规机械传动系统的布局里，直齿圆柱齿轮始终是平行轴动力传递场景中应用最广泛的基础零件，这类30齿规格的英制直齿轮，常被适配在采用英制尺寸标准的进口设备、老式轻工机械、小型传动模组的动力传输环节中，承担定速比扭矩传递、转速匹配的核心作用。不同于斜齿轮的轴向力附加影响，直齿齿轮啮合时齿面接触线沿齿宽方向全程平行，不存在轴向分力，对支撑轴承的选型要求更简单，安装调试时的轴向定位容错空间也更大，很适合用在中低速、中等负载的开式传动或者润滑条件一般的传动工位。

从实际设计逻辑来看，这款30齿直齿轮的参数匹配完全遵循英制齿轮的设计规范，齿距采用英制径节体系对应数值，20度压力角是目前通用机械传动里兼顾齿根强度、啮合重合度、传动效率的最优选择，既不会像14.5度压力角齿轮那样齿根偏薄、重载下易出现断齿失效，也不会因为压力角过大导致啮合径向力激增、轴承负载过高。齿宽尺寸设置为0.5英寸，这个宽度是在平衡齿轮啮合接触面积、轴向安装空间、材料成本之后的常规选型，足够保证齿面接触应力在常用工程材料的许用范围内，不会因为齿宽过窄导致齿面压溃、点蚀过早出现，也不会因为齿宽过大带来载荷沿齿宽分布不均、加工难度提升的问题。内孔尺寸设置为外径的30%，这个比例是直齿轮轮毂设计的通用经验区间，既可以保证轮毂部分有足够的壁厚来传递扭矩，避免键槽加工后轮毂强度不足开裂，也不会因为内孔过小导致适配的轴径过细、轴系刚性不足出现挠曲变形，影响齿轮啮合精度。

在实际设备应用场景中，这类英制直齿轮常出现在早年引进的食品包装生产线、小型木工机械、台式 convey 传动模组、进口园艺工具的传动箱内，因为这类设备早年多采用英制尺寸标准设计，维修替换时如果用公制齿轮强行替换，会出现齿距不匹配、啮合侧隙异常、传动噪音大、磨损速度快的问题，必须采用对应英制参数的齿轮才能保证传动系统的原有精度和寿命。在安装适配层面，这类齿轮的安装边界需要重点关注几个维度：首先是轴孔的配合公差，一般和传动轴采用间隙配合或者过渡配合，通过平键来传递扭矩，安装时要保证齿轮端面和轴的定位台阶面贴合，避免齿轮倾斜导致啮合时出现偏载；其次是啮合中心距的控制，30齿直齿轮和配对齿轮的中心距必须严格按照设计值调整，中心距过大会导致啮合侧隙过大、传动冲击噪音明显，中心距过小则会导致齿面卡滞、润滑膜无法形成，磨损速度急剧上升；最后是齿面的润滑条件，开式传动场景下要定期涂抹润滑脂，闭式传动箱内要保证齿轮油的液位浸没到齿宽的三分之一位置，避免干磨导致齿面过早失效。

从建模实现的角度，这类齿轮的三维建模需要严格遵循渐开线齿廓的生成逻辑，不能用近似圆弧代替渐开线，否则加工出来的齿轮啮合时会出现干涉、传动不顺畅的问题。齿根部分的过渡圆角要按照规范设置，避免应力集中导致的疲劳断齿，齿顶部分的倒角也要处理到位，避免安装时齿顶磕碰、啮合时出现边缘接触。整个齿轮的结构采用实心辐板式设计，因为30齿规格的齿轮外径不算大，实心结构既可以保证零件的整体刚性，加工时的装夹也更方便，不需要额外设计减重孔，适合小批量的机加工或者粉末冶金成型工艺。在实际选型替换时，除了齿数、径节、压力角、齿宽、内孔这些核心参数，还要注意齿轮的齿顶圆直径、公法线长度这些测量尺寸的校验，避免因为参数偏差导致安装后无法正常啮合。这类直齿轮的传动效率在润滑良好的情况下可以达到98%以上，是平行轴传动里效率最高的传动形式之一，而且因为加工工艺成熟、检测方便，不管是新设备设计还是旧设备维修，都是非常可靠的传动零件选择。
