自锁式尼龙扎带配套固定座结构设计

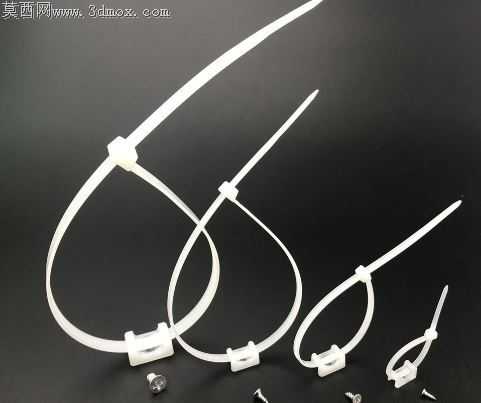

现场布线作业里常遇到普通扎带捆扎后线缆滑移、固定点松脱的问题，尤其是设备内部走线受振动影响时，扎带尾部翘起还容易剐蹭周边线束绝缘层，这套带底座的自锁式扎带结构，正是针对这类现场痛点做的细节优化。扎带本体的止退齿做了非等距排布，靠近锁头位置的齿距加密0.2mm，束紧时能分散齿部承受的拉力，避免尼龙材质低温环境下齿根应力集中断裂，锁头内部的弹片做了15度斜角切边，穿带时顺滑无卡滞，反向锁止时弹片能完全卡入齿槽间隙，哪怕束线后受持续拉扯力，也不会出现滑带松脱的情况。配套的固定座做了马鞍型弧面贴合设计，底座接触面预留了0.1mm的微凹储胶槽，用背胶固定时胶水能填充槽内空隙，相比平面底座粘接强度提升近四成，底座两侧的扎带穿槽做了圆角过渡，不会割伤扎带本体的侧边，长期受振动拉扯时扎带不会在穿槽位置出现应力发白断裂的隐患。不同规格的扎带对应适配不同线径的束紧需求，最小号的扎带能固定单根信号线，最大号的可捆扎多根动力线缆，固定座的安装孔位兼容螺丝固定和背胶固定两种方式，在钣金机柜内部走线时可以用螺丝锁付，在塑料壳体内部布线时直接用背胶粘贴即可，不用额外做打孔加工。尼龙材质本身的韧性参数在建模时就做了匹配，扎带尾部的引导头做了渐薄处理，穿入锁头时不需要刻意对准就能顺滑穿过，哪怕是戴劳保手套作业也能单手完成束紧操作，锁止后多余的扎带尾部在靠近锁头的位置做了易撕缺口，不用额外工具就能手动掰断余料，断口平整无毛刺，不会留下尖锐边角剐蹭操作人员。固定座的底部边缘做了0.3mm的倒角，粘贴在漆面或者喷塑表面时不会刮伤工件表面涂层，扎带本体的弧面过渡处没有尖锐棱角，捆扎线缆时不会压伤线束的外绝缘层，哪怕是薄壁的信号线长期束紧也不会出现绝缘层破损的情况。整套结构没有多余的冗余设计，每个细节都对应现场布线的实际痛点，不管是设备出厂前的预装布线，还是后期运维的线路整改，都能大幅提升布线效率，减少后期线路松脱、绝缘破损的故障隐患。
