电动汽车CHAdeMO直流充电枪结构设计

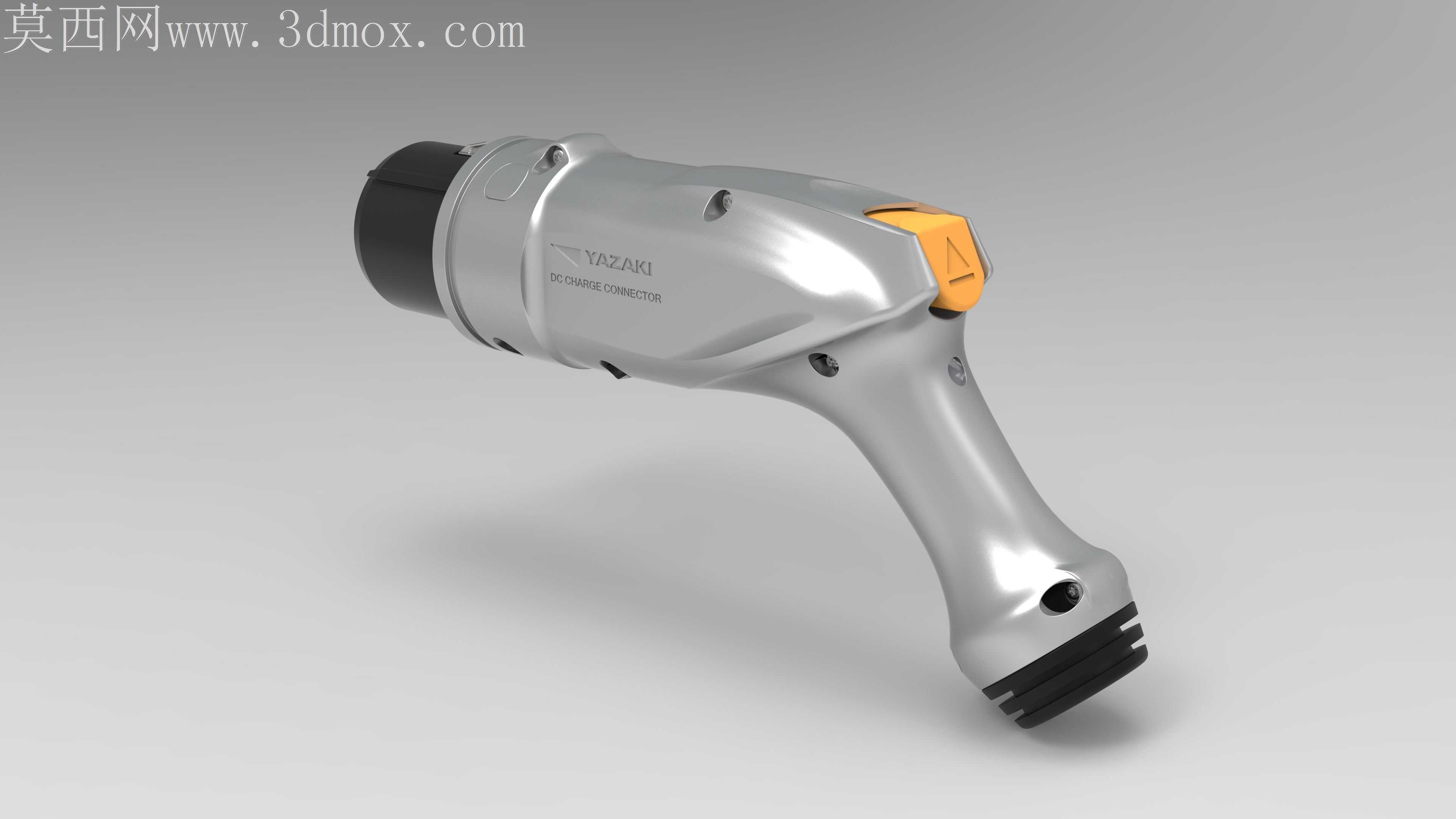

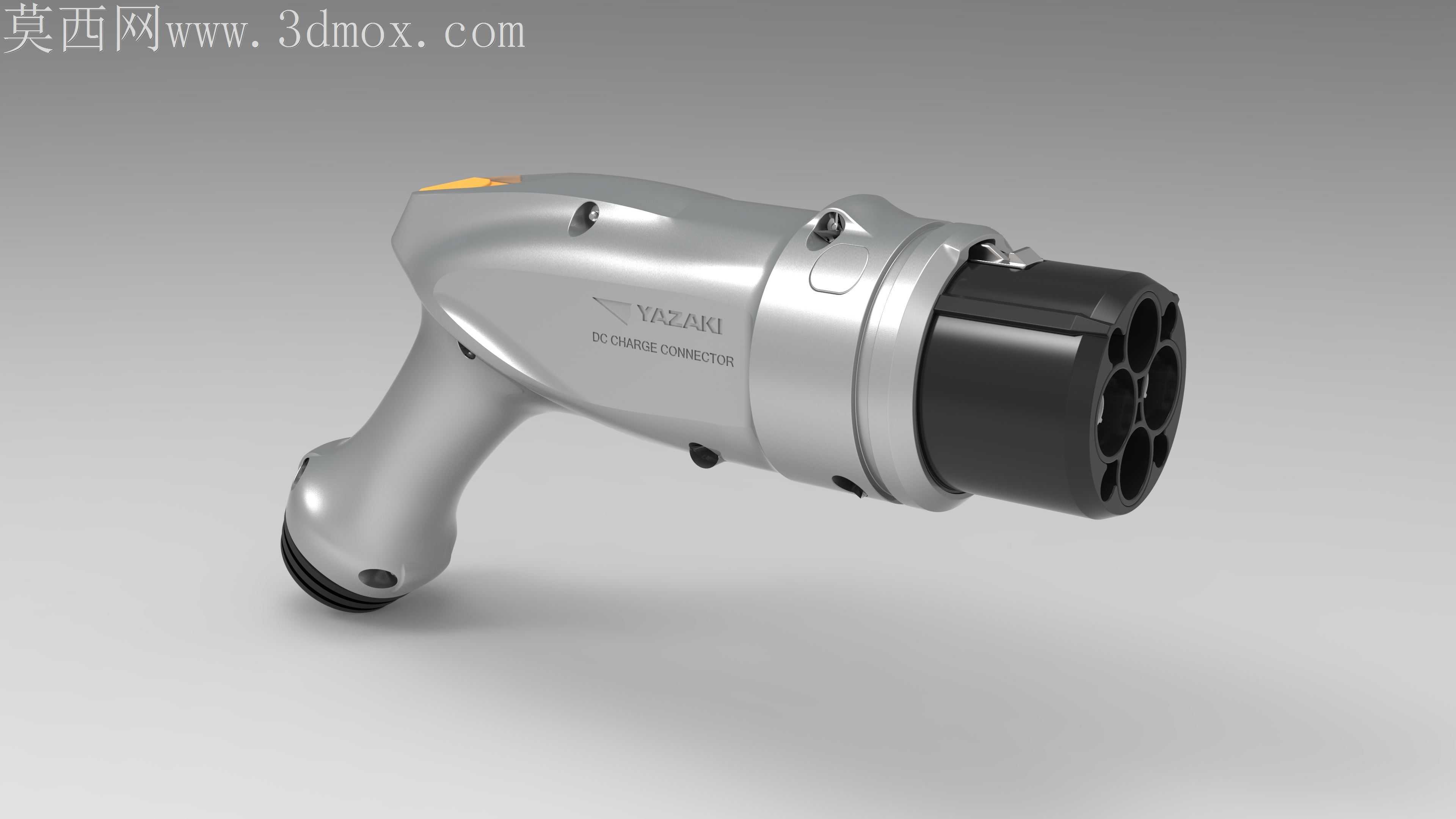

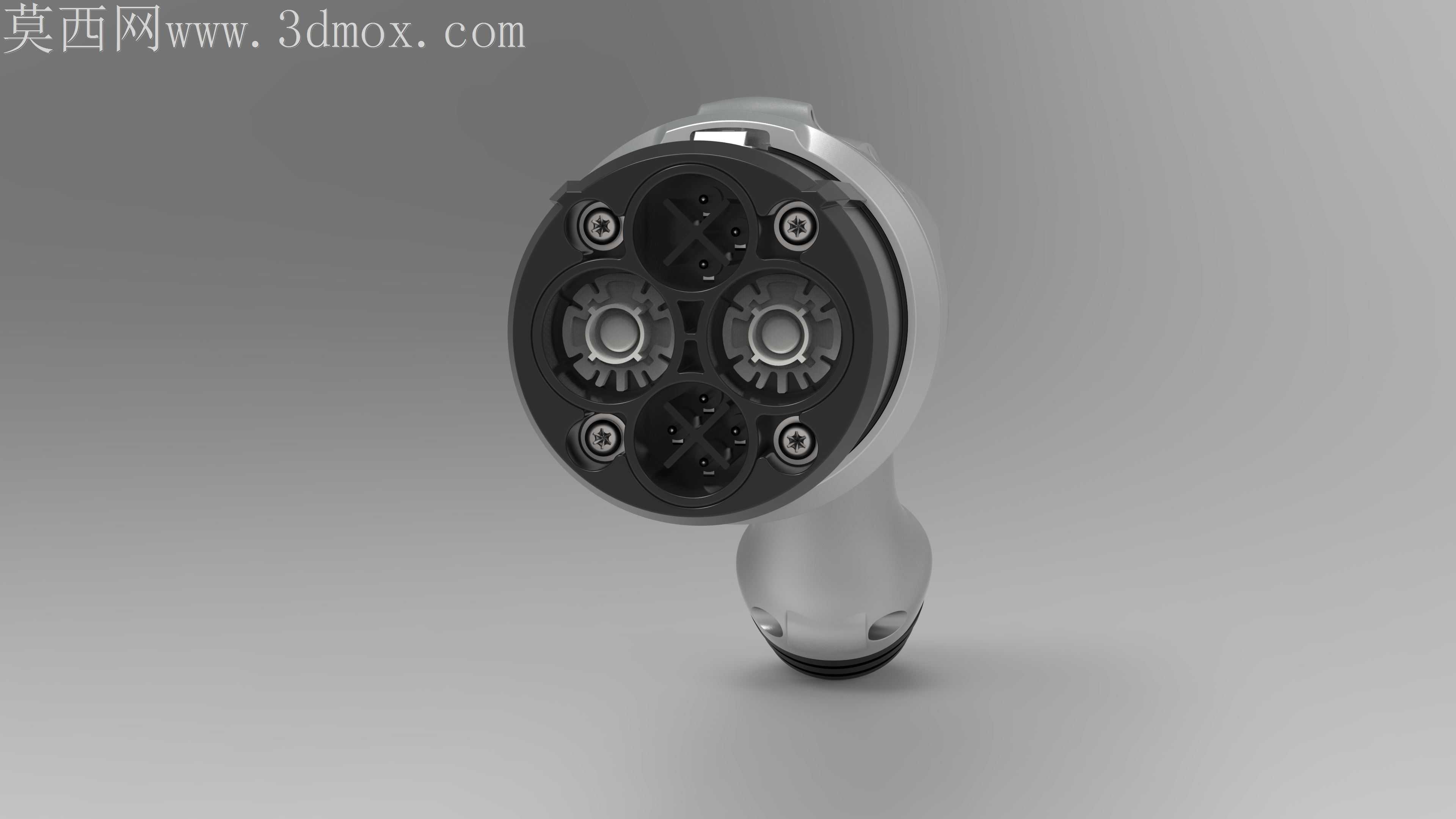

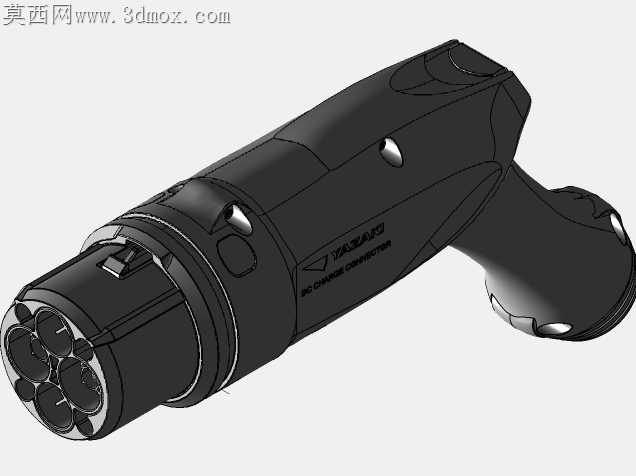

手持充电设备的曲面过渡区域，是注塑成型最容易出现缩痕与应力集中的位置，枪身主壳体从插合端到握持段的曲率变化，没有采用生硬的折线拼接，而是顺着人手握持时的掌骨贴合弧度做连续G2连续过渡，既避免了壁厚突变带来的注塑冷却不均问题，也能在频繁插拔的受力场景下，让外力顺着曲面均匀分散到整个壳体骨架，不会在转角位置形成应力断裂点。枪身侧面的标识凹槽深度控制在0.3mm，既满足激光打标的识别清晰度要求，又不会因为凹槽过深导致积灰、清洁困难，凹槽边缘做了0.1mm的微小倒角，避免注塑时出现飞边，也能防止用户握持时被锐边刮蹭。顶部的解锁按键采用内凹式嵌装结构，按键周边的配合间隙控制在0.15mm，既保证按键按动时无卡滞，又能避免日常使用时的灰尘、雨水渗入内部触发结构，按键表面的防滑纹理做了渐变深度处理，靠近指尖按压的位置纹理深度0.2mm，边缘位置逐渐收浅到0.1mm，不会因为纹理过深积攒污渍。插合端的黑色绝缘护套与金属壳体的配合段，设计了三道环形密封槽，装配时嵌入O型密封圈后，能达到IP54级的防尘防水要求，护套端面做了15度的导向倒角，用户插合时不需要刻意对准就能顺利滑入车辆充电口，避免硬插导致的插针变形。握持段尾部的线缆防弯折结构，采用分段式硬胶加软胶复合设计，靠近枪身的位置用硬度较高的硬胶做支撑，避免线缆根部反复弯折出现线芯断裂，往外延伸的三段软胶褶皱逐段降低硬度，能适配不同角度的拖拽受力，哪怕用户充电时不小心绊到线缆，力也会顺着褶皱段逐层释放，不会直接拉扯内部接线端子。枪身表面的哑光晒纹参数经过反复调试，既不会因为亮面处理容易留下指纹划痕，也不会因为晒纹过深导致表面触感发涩，冬天握持时不会有过于冰冷的触感。内部端子的固定腔室做了错位防呆设计，不同规格的电源端子、通讯端子腔室尺寸各不相同，装配时不会出现端子装反的问题，每个端子腔室周边都设计了0.2mm的溢胶槽，灌封密封胶时多余的胶体会流入槽内，不会溢出到端子接触表面影响导电性能。枪身侧面的两个固定螺丝孔做了沉头设计，装配后螺丝端面低于壳体表面0.2mm，后续可以粘贴防尘标贴盖住螺丝孔，既提升外观整体性，也能避免螺丝长期暴露在户外出现锈蚀。
