车辆集成式多介质冷却换热装置

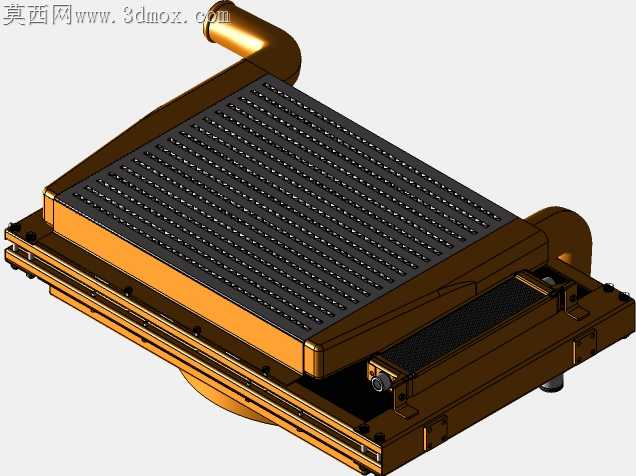

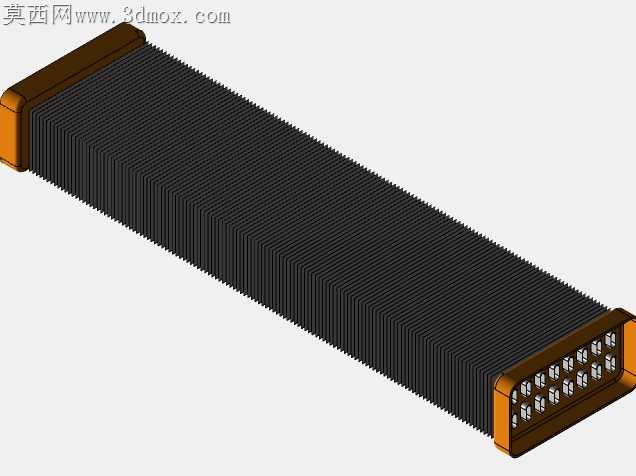

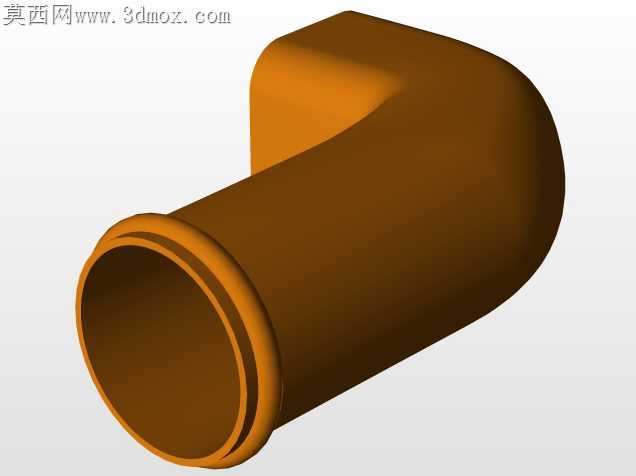

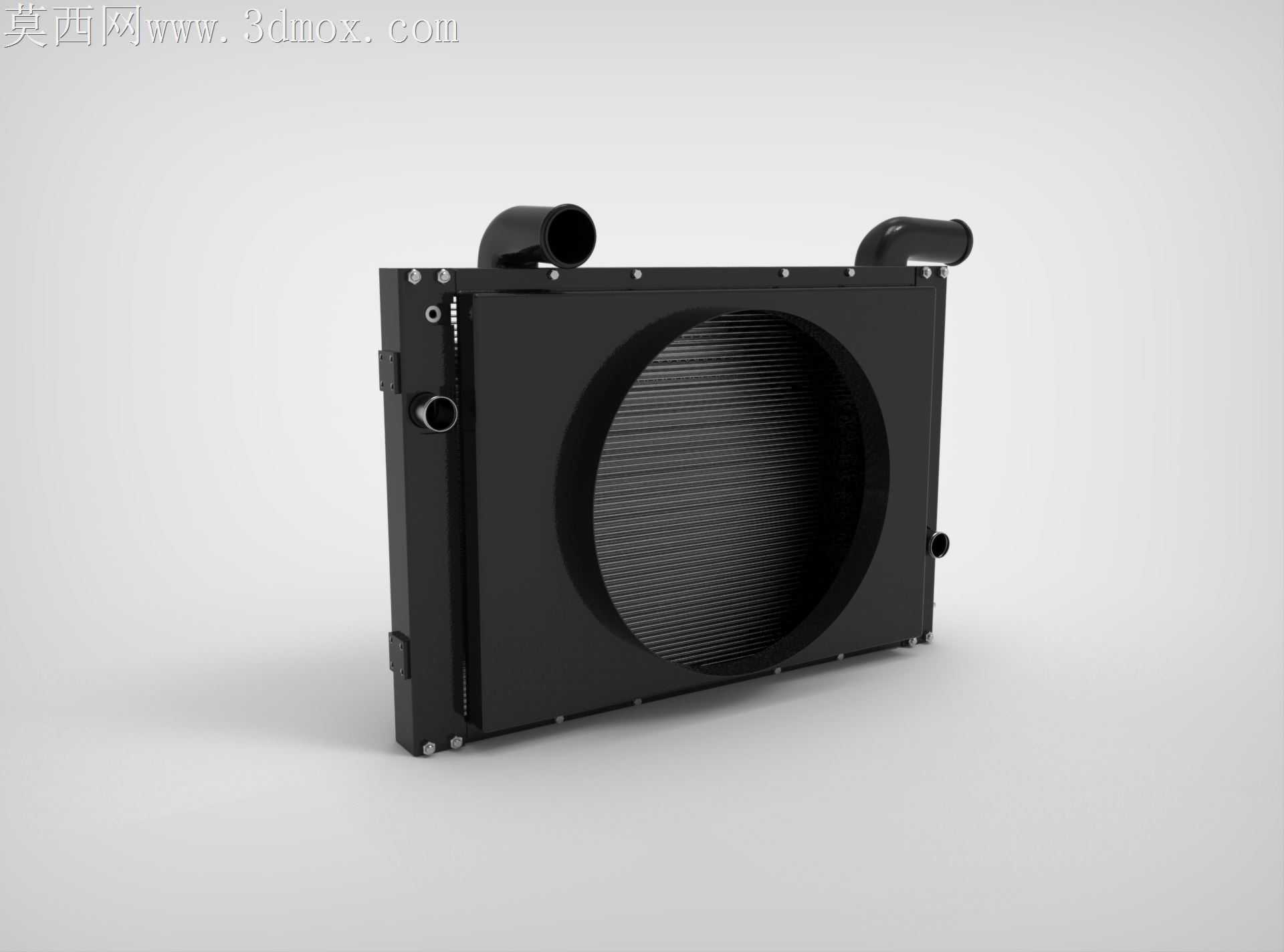

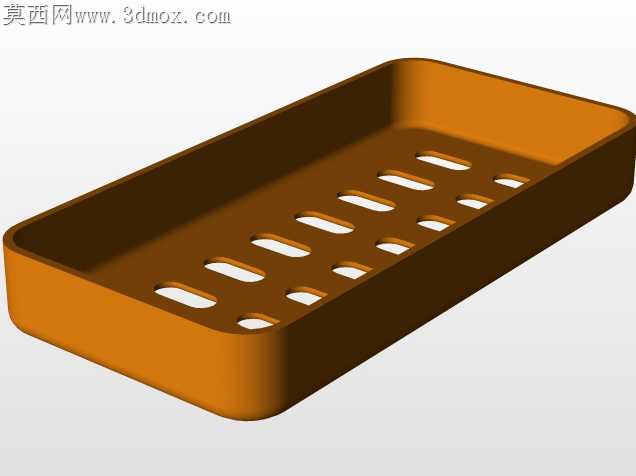

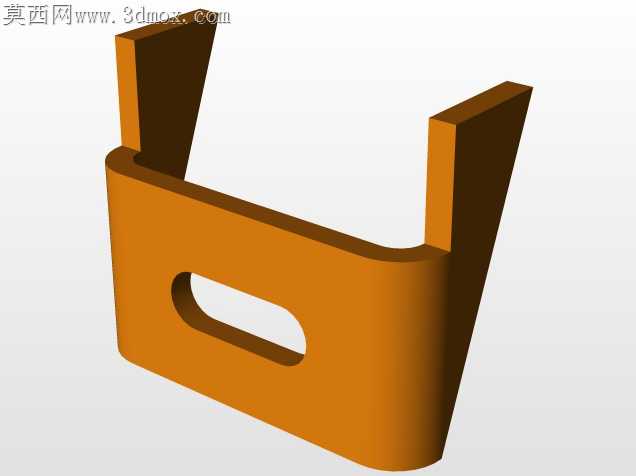

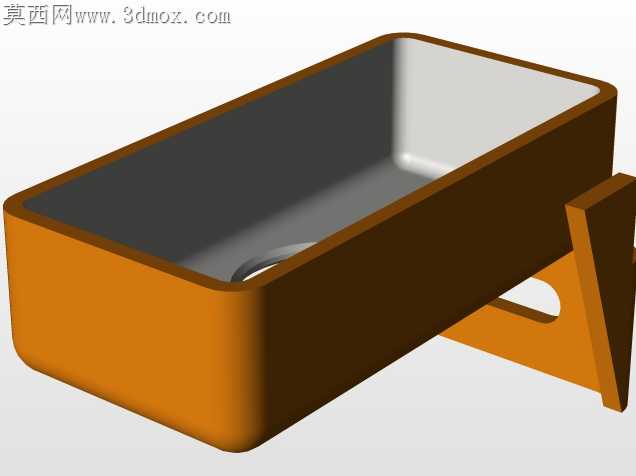

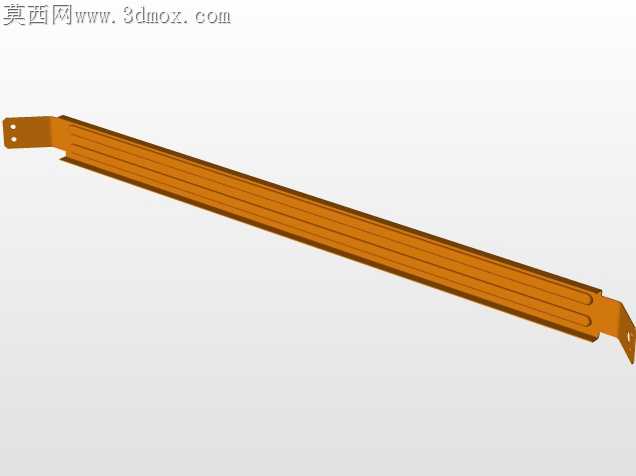

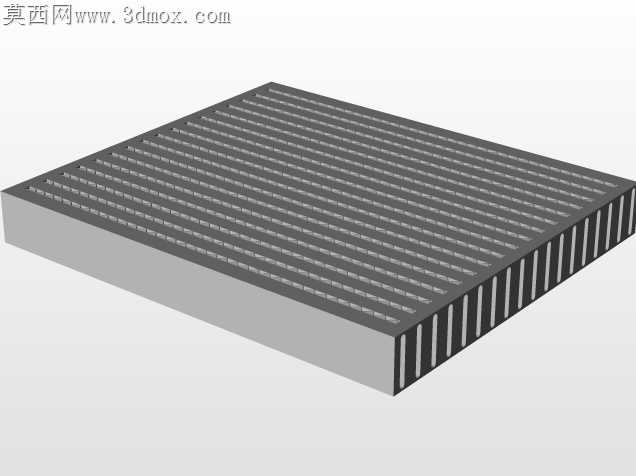

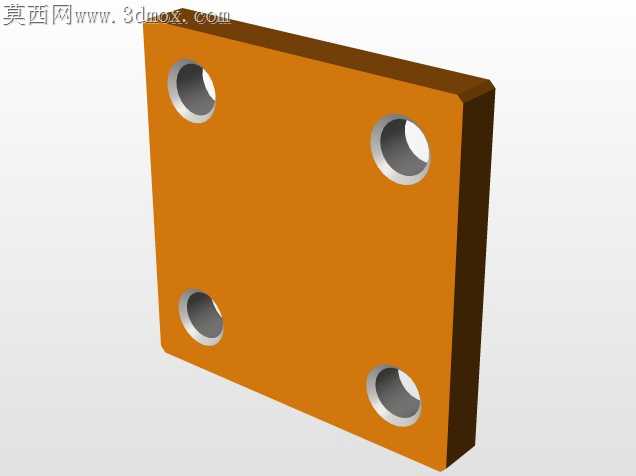

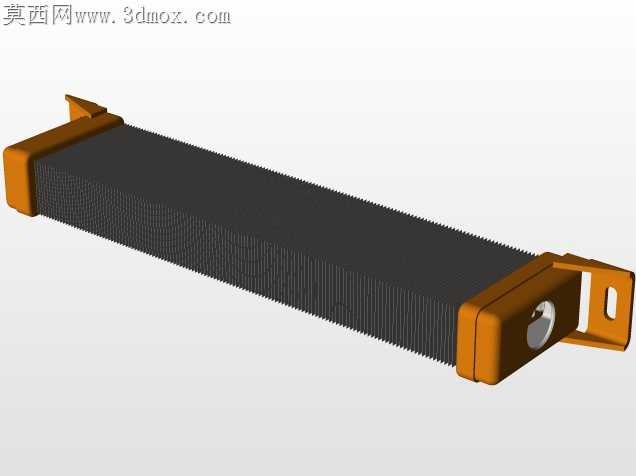

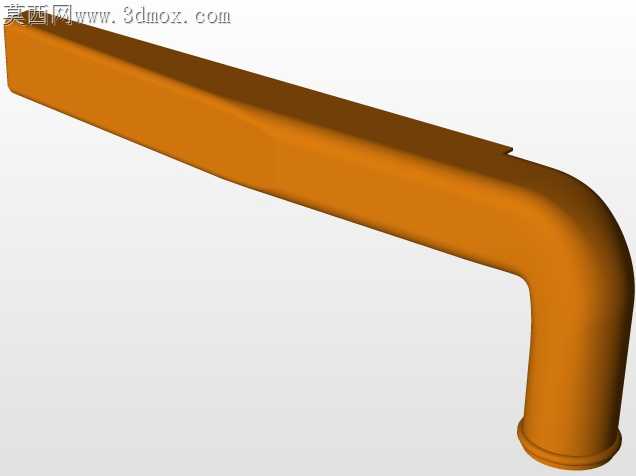

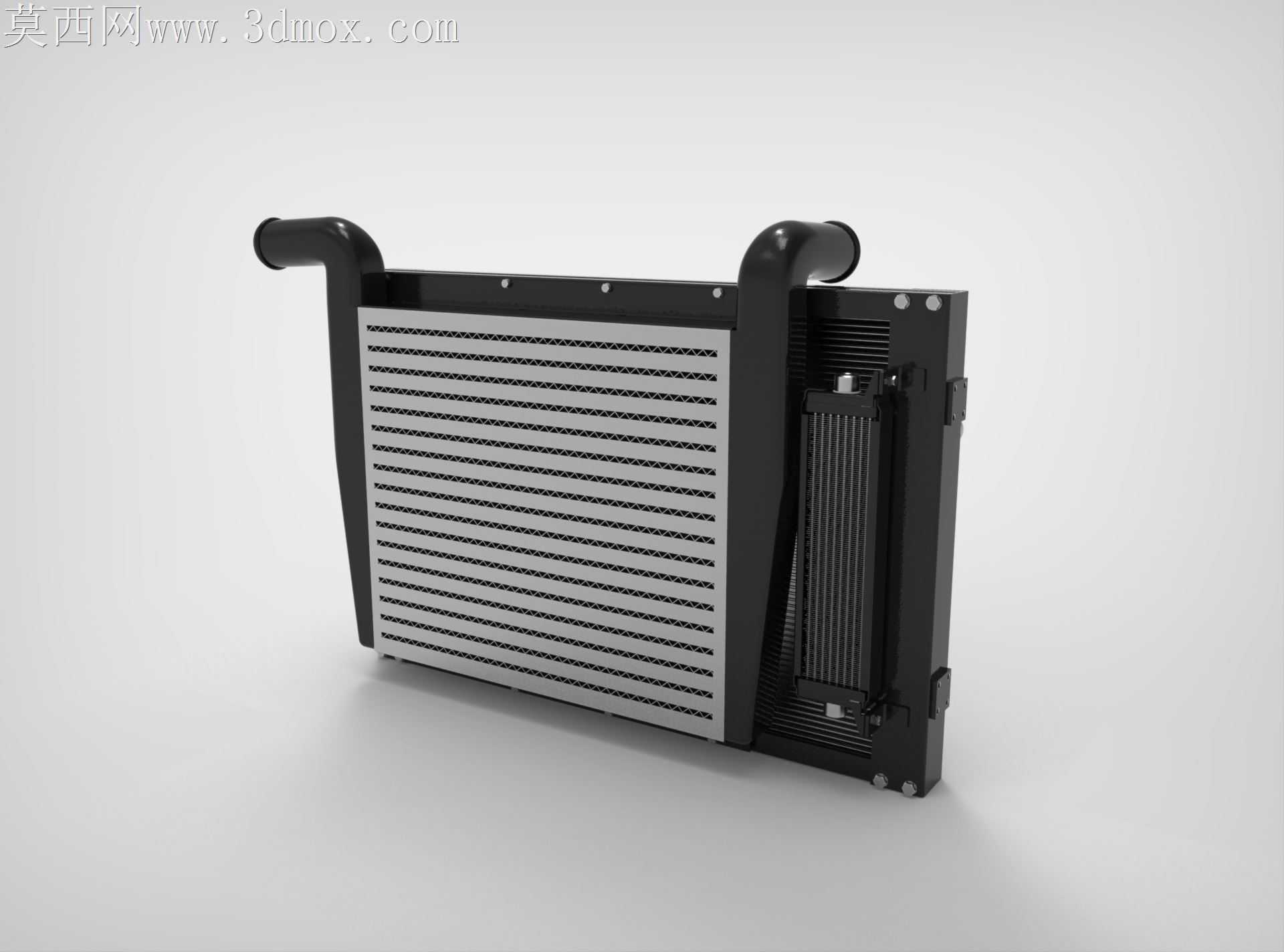

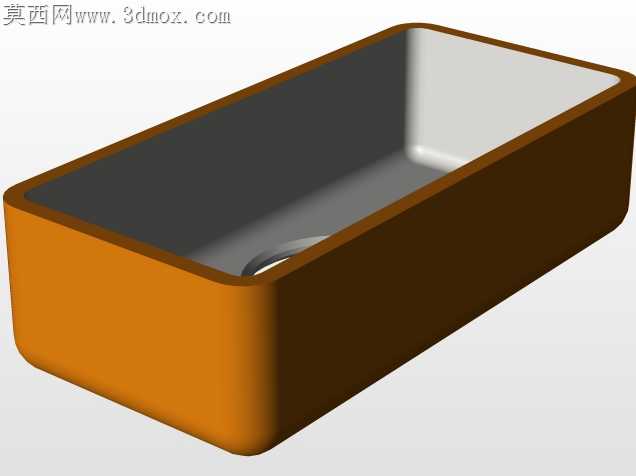

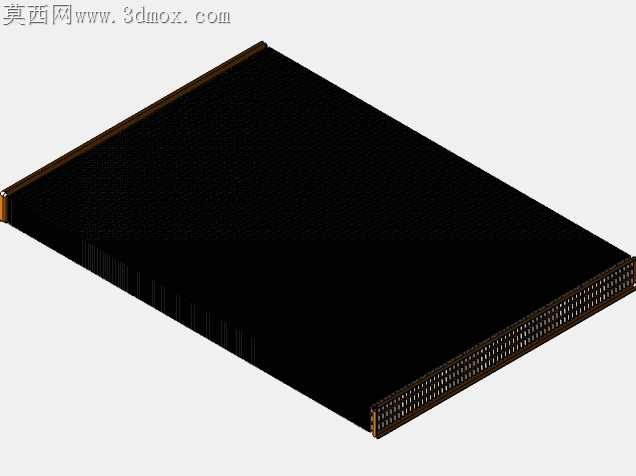

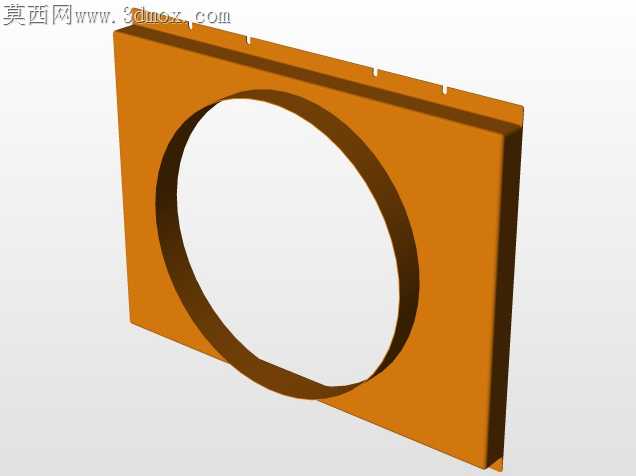

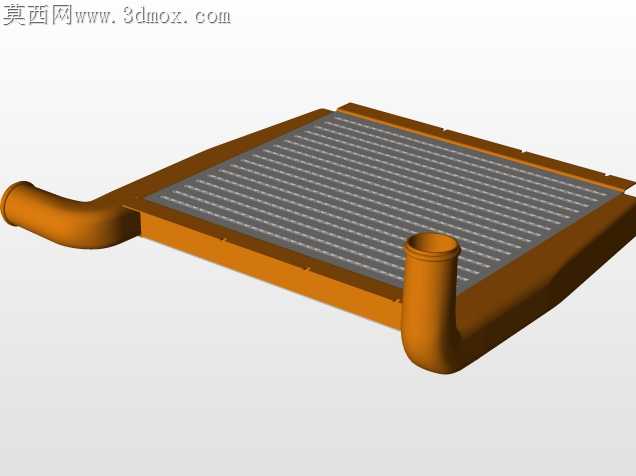

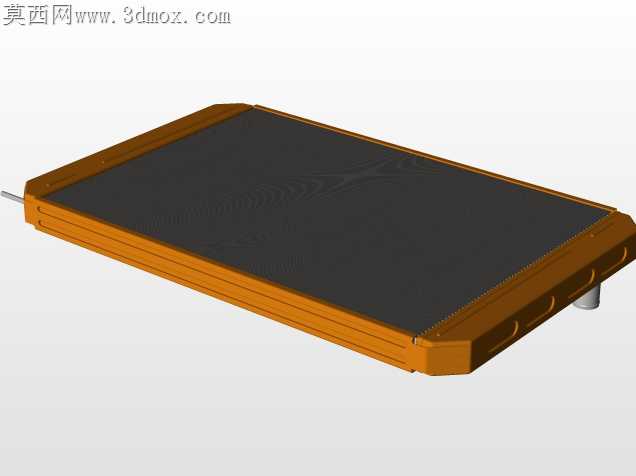

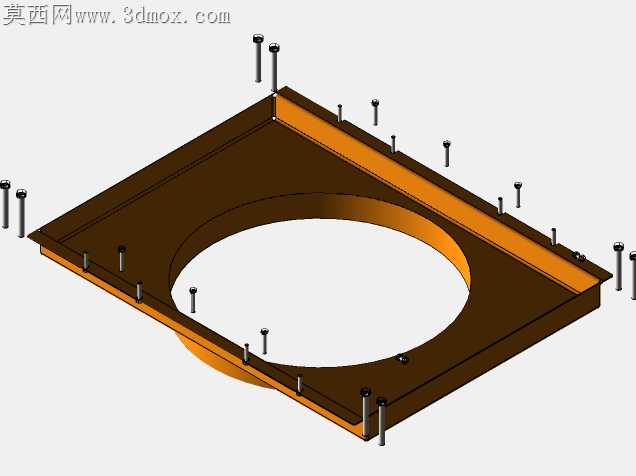

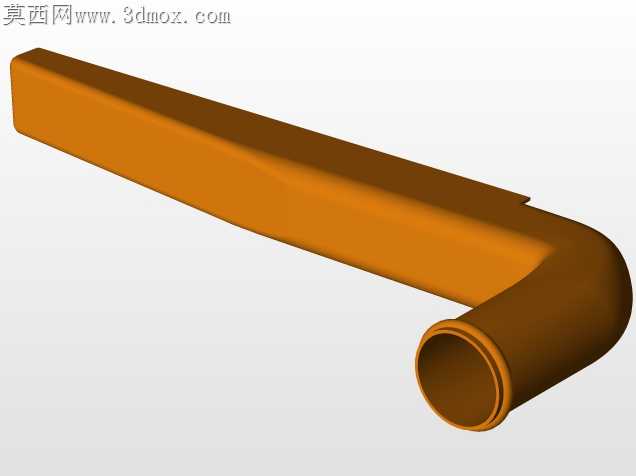

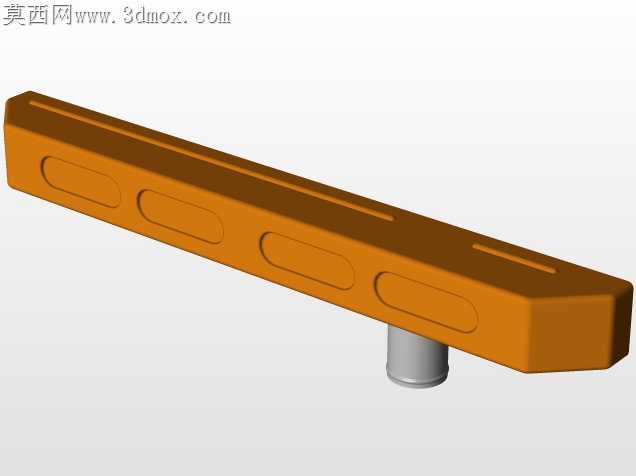

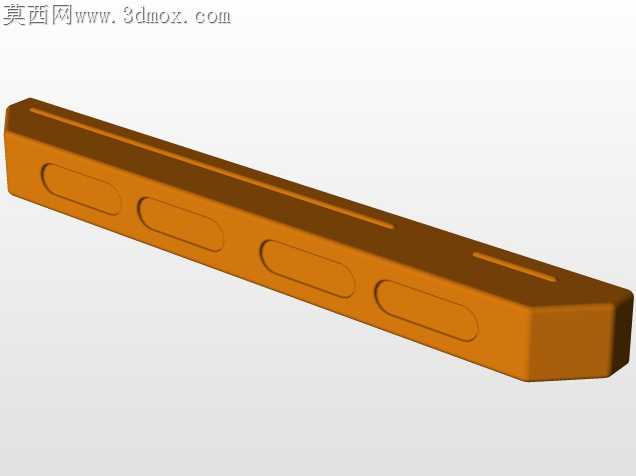

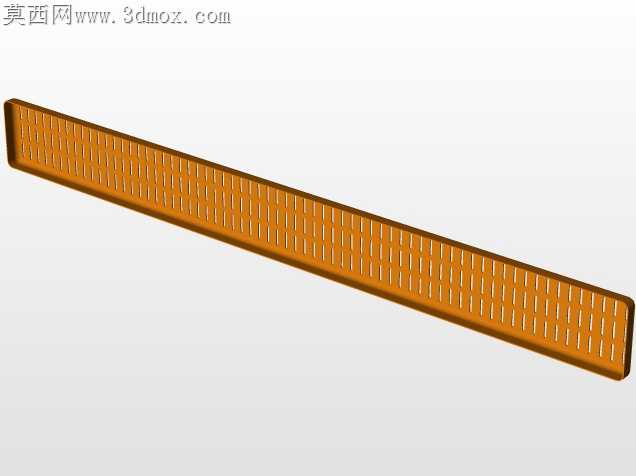

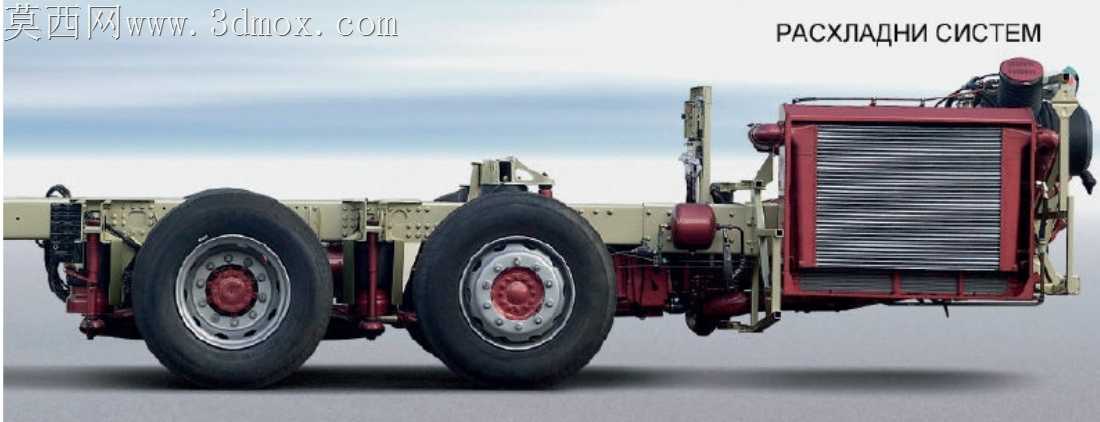

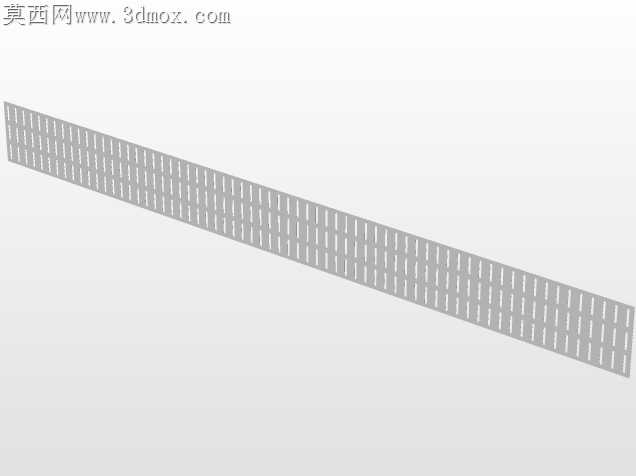

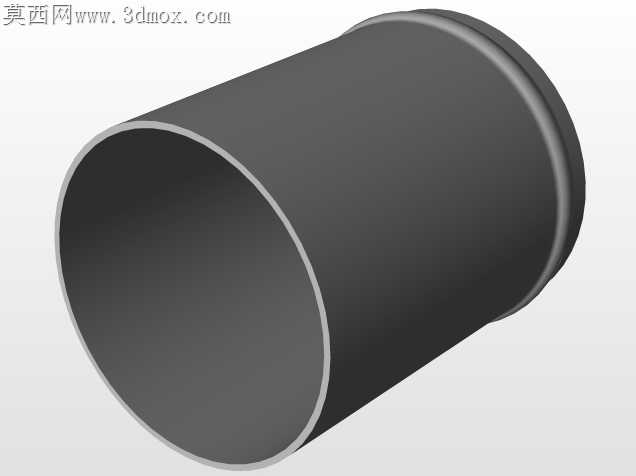

该集成式冷却换热装置主要应用于商用车辆、工程机械的动力舱热管理场景，是保障动力系统稳定运行的核心换热部件，可同时满足进气降温、机油散热、冷却液循环换热三类核心散热需求，替代传统分散布置的多组独立散热单元，大幅压缩动力舱内的安装占用空间。在实际车辆运行过程中，增压后的高温进气会首先进入装置左侧的空冷芯体区域，通过密集排布的散热鳍片与流经的外界冷空气完成热交换，将进气温度降至发动机最佳工作区间，避免高温进气导致的燃烧效率下降、爆震等问题；装置中部集成的油冷流道负责承接发动机润滑系统的高温机油，通过流道壁面的热传导将机油携带的摩擦热带走，让机油始终保持合适的工作黏度，保障发动机各运动副的润滑效果；右侧的水冷芯体则与发动机冷却循环回路连通，通过冷却液的循环流动带走缸体燃烧产生的多余热量，让发动机维持恒定的工作温度。该装置的设计思路采用模块化集成布局，将三类换热芯体整合在同一安装框架内，统一设置进出管路接口，减少了分散布置时所需的连接管路、固定支架数量，既降低了整体重量，也减少了管路接头处的渗漏风险。在外形尺寸与安装边界设计上，装置整体采用方正的薄型长方体结构，顶部预留两个大直径弯管接口作为进气进出通道，侧面预留标准化的油液、冷却液接口，安装点位设置在框架两侧的固定支耳上，可直接匹配对应车型动力舱的原有安装位，无需对车身结构做额外改造；芯体部分的鳍片采用高密度错位排布设计，在有限的迎风面积内最大化拓展换热接触面积，同时兼顾空气流通的阻力要求，避免因风阻过大导致的散热效率下降、车辆行驶能耗升高问题。框架边缘做了圆角包边处理，避免安装维护过程中剐蹭操作人员，同时提升整体结构强度，抵御车辆行驶过程中的振动冲击，保障长期使用的结构可靠性。
