可展开机械传动地球创意摆件

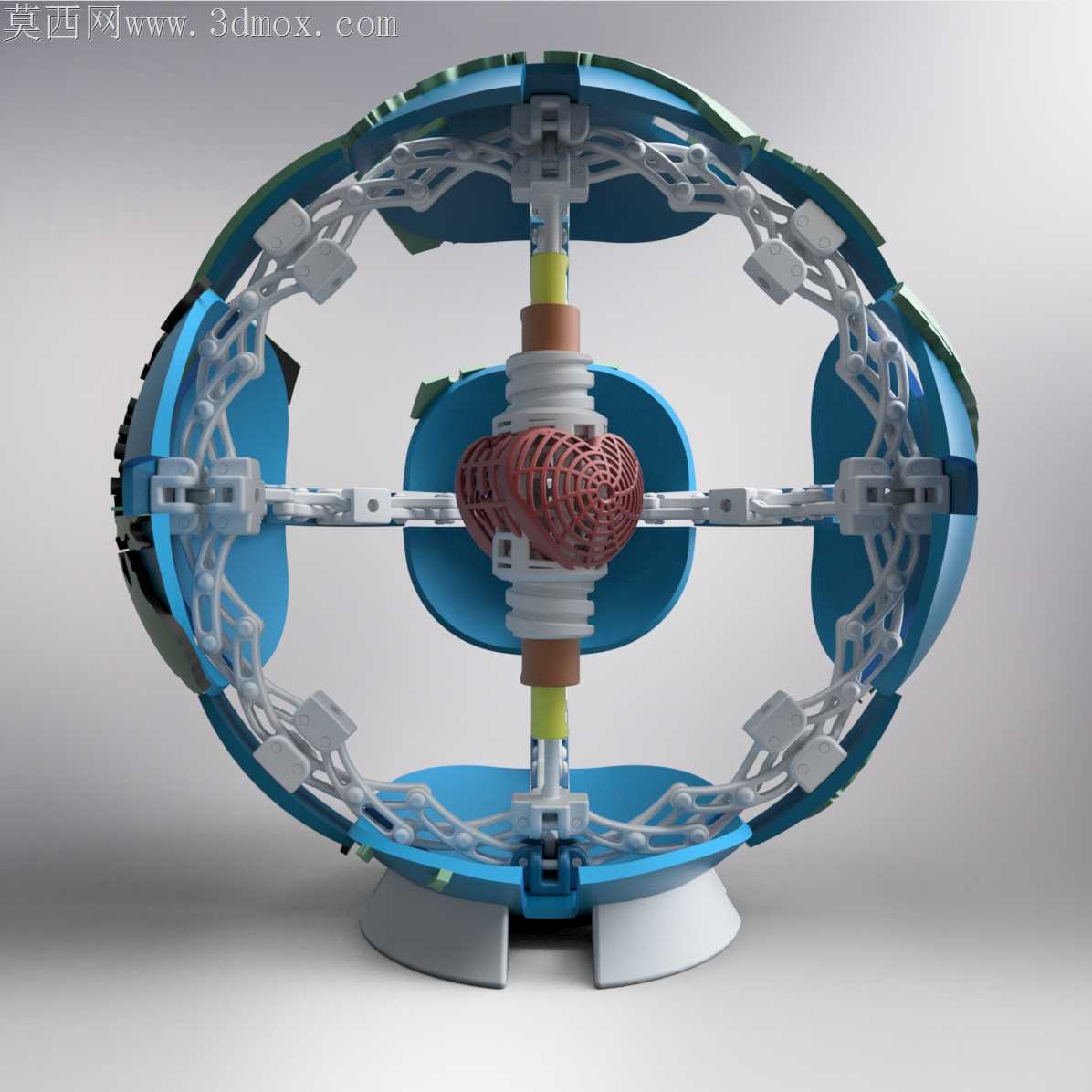

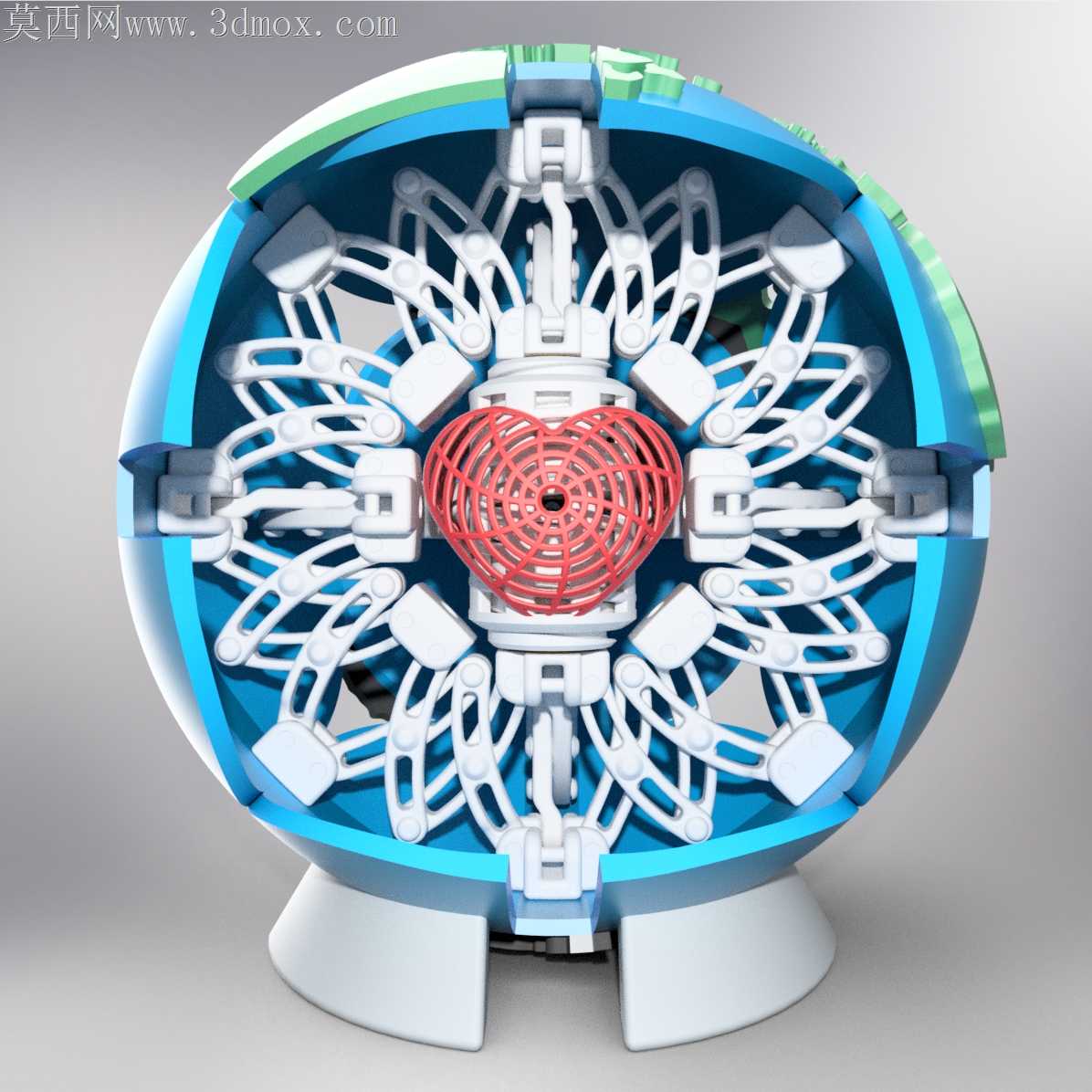

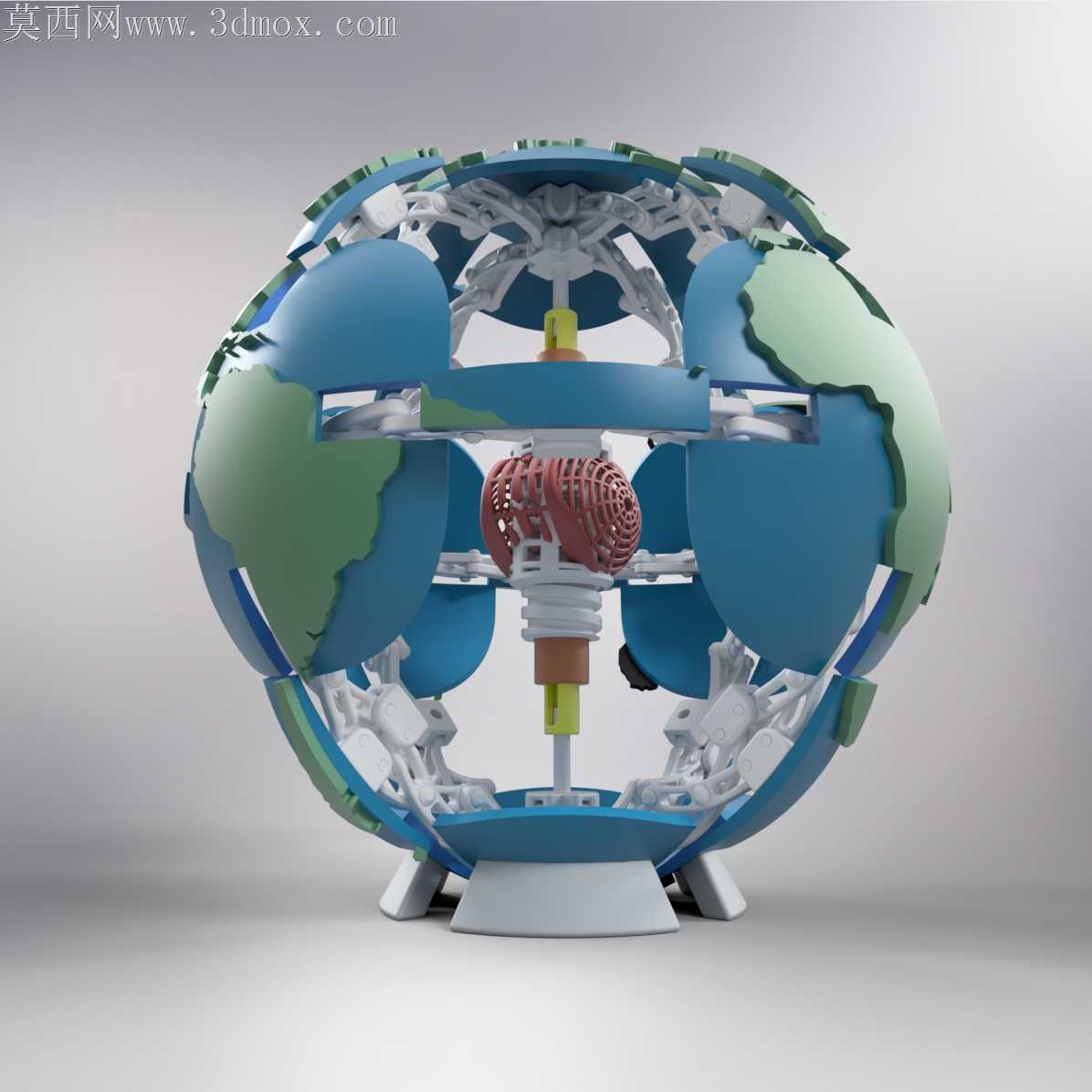

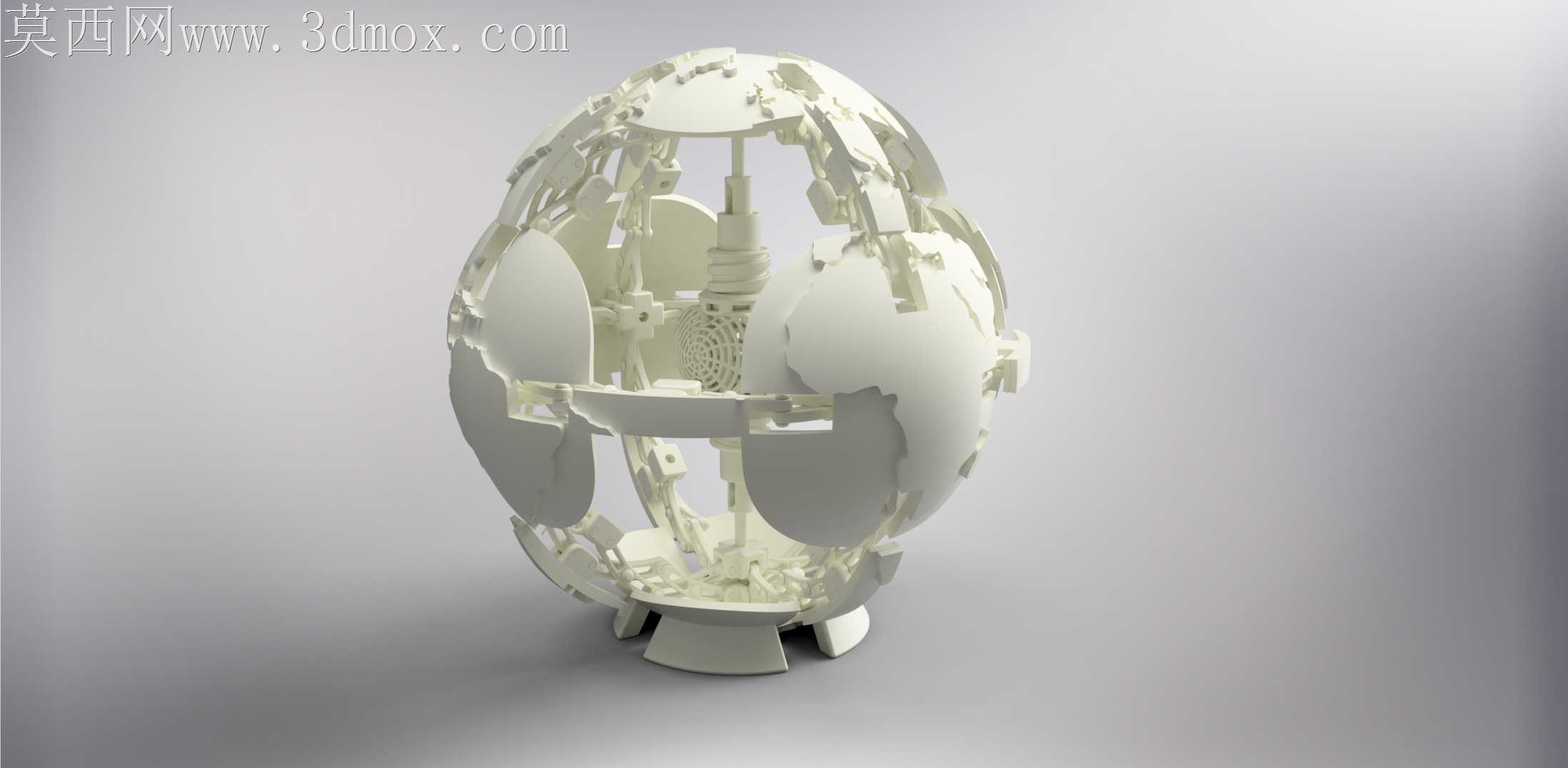

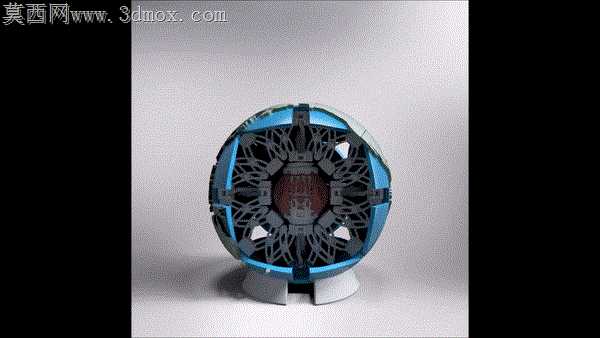

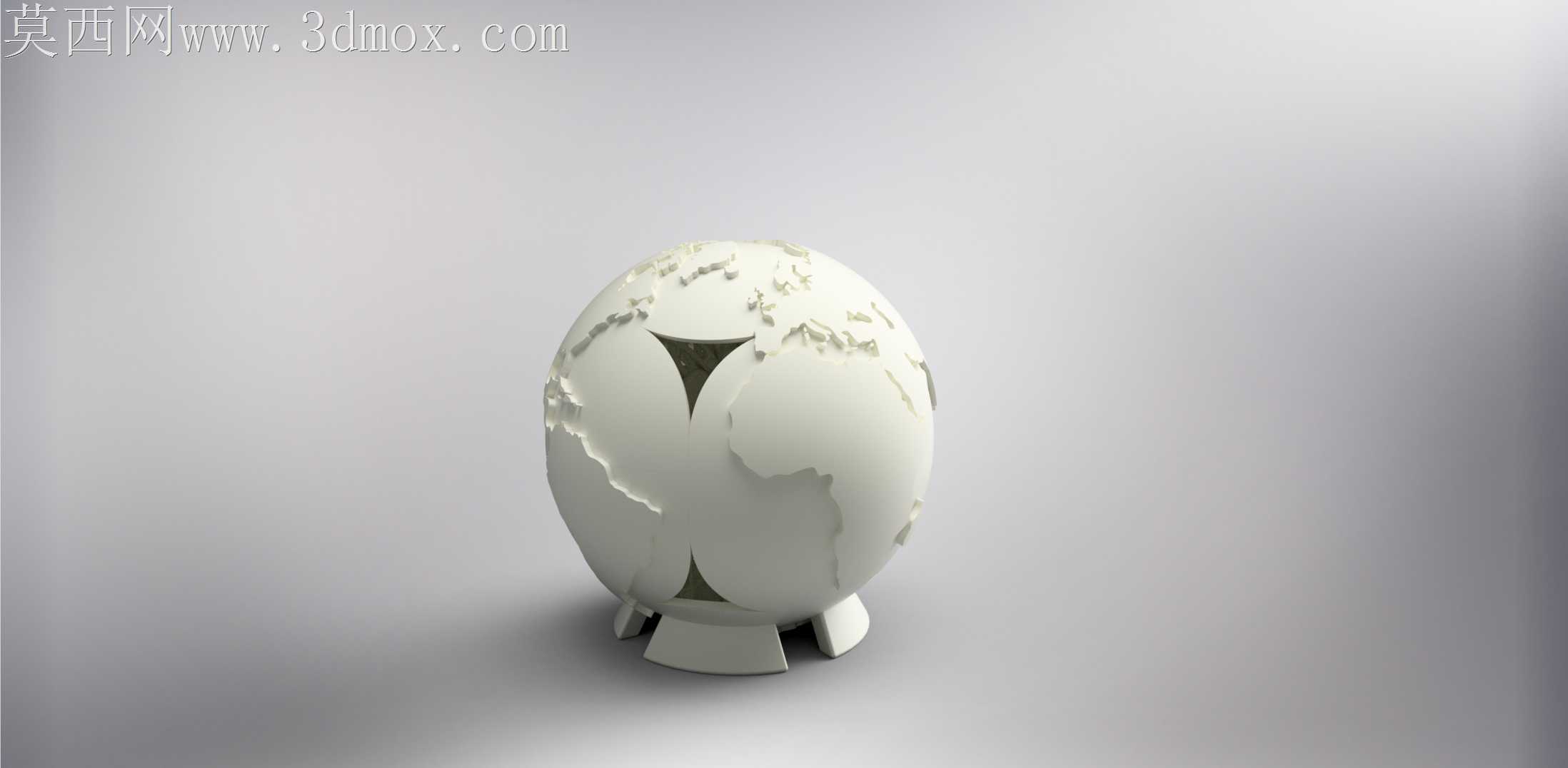

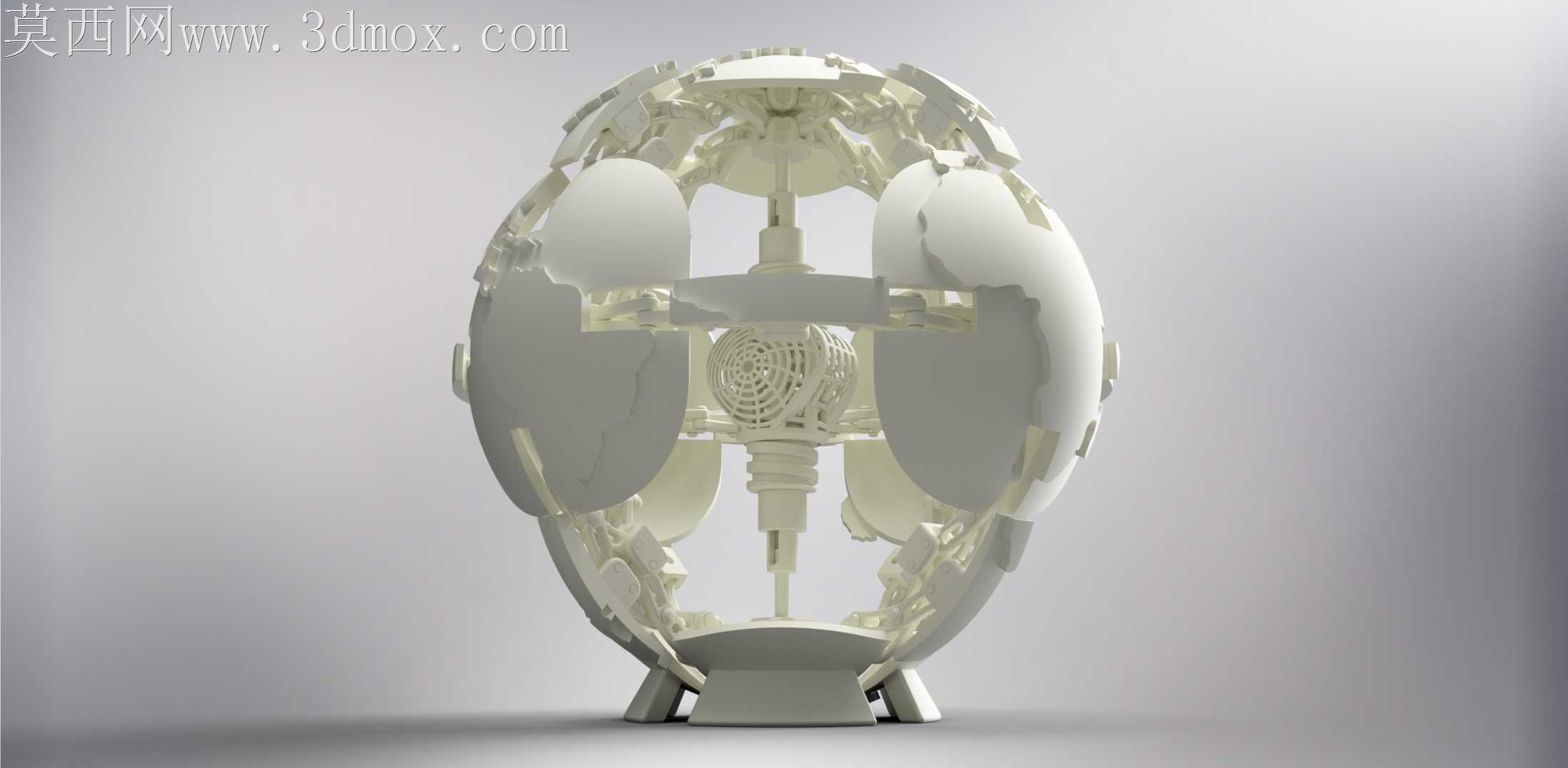

光固化3D打印薄壁球形构件时，最容易出现的问题是球面开合过程中瓣片卡滞、内部传动件受力不均导致的层间开裂，这款可展开球体结构恰恰把这些加工痛点转化成了结构设计的巧思。隐藏在球壳内部的偏心凸轮轴没有采用常规的整轴贯穿设计，而是做了三段式阶梯轴结构，每段轴颈的公差带单独匹配对应瓣片的滑动槽，既避免了长轴打印时的翘曲变形，也让每个球瓣的开合行程保持一致，不会出现某片瓣片提前到位、其余瓣片被拉扯的情况。球壳外表面的分模线完全贴合瓣片的拼接缝隙，没有额外添加冗余的定位凸台，打印完成后不需要做大量的打磨修型，瓣片边缘做了0.2mm的倒角处理，既抵消了打印过程中可能出现的层纹凸起，也让开合过程中瓣片之间不会出现硬摩擦。内部的装饰性齿轮组没有做传动负载设计，齿侧间隙留了0.15mm的余量，哪怕打印过程中出现轻微的尺寸偏差，齿轮也不会出现卡死的情况，反而能随着球体的胀缩做随动旋转，刚好呼应机械联动的视觉效果。底部的支撑脚和球体下半部分做了一体化打印设计，没有采用额外的拼接结构，避免了粘接后出现的重心偏移问题，支撑脚的接触面积做了加宽处理，哪怕球体完全展开重心上移，也不会出现倾倒的情况。瓣片内侧做了0.8mm的加厚筋条，刚好对应内部传动拨叉的施力位置，不会因为长期开合导致薄壁瓣片出现断裂，筋条的走向完全顺着拨叉的运动轨迹，没有多余的结构遮挡，打印时不需要添加额外的内部支撑，大幅减少了后期处理的工作量。球心位置的旋转装饰件采用了镂空网格结构，既减轻了整体重量，也让打印时的树脂残留可以顺利排出，不会出现封闭空腔导致的固化不均问题。整个结构没有采用金属嵌件，全部构件都可以通过3D打印一次成型，哪怕是用FDM工艺打印，只要把层厚控制在0.2mm以内，不需要做额外的组装调试就能实现顺畅的开合效果，结构上没有明显的应力集中点，不需要做额外的有限元强度校核，只要打印参数设置合理，就能长期稳定运行。
