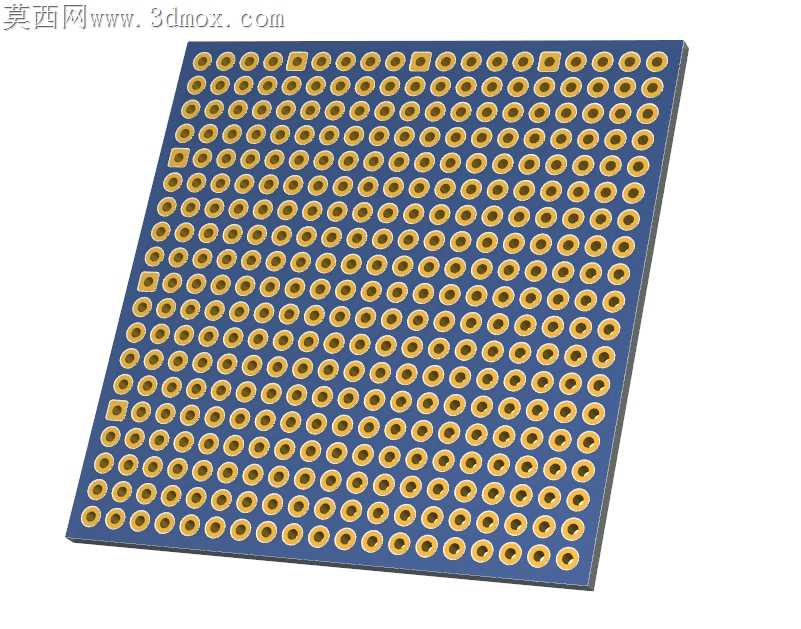

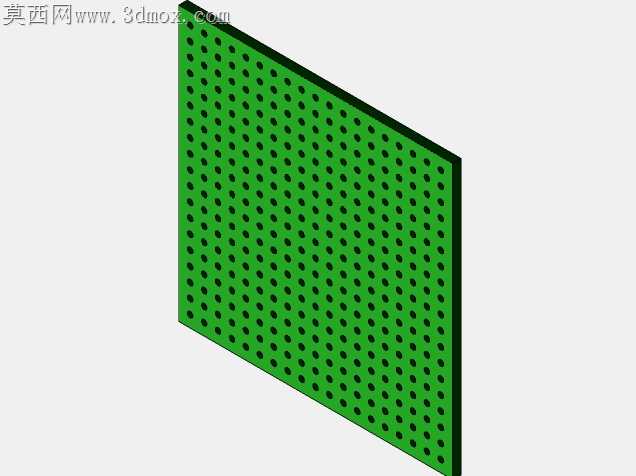

标准节距双面通孔印制电路板原型

常规手工打样的双面通孔板最容易出现孔位偏移、孔壁铜层附着力不足的问题，这款原型板在孔位排布阶段就规避了这类加工隐患。整板孔位严格对齐2.54mm标准网格，每一个通孔的中心坐标公差控制在0.05mm以内，不会出现插装元件时引脚卡滞、对位偏移的情况，适配市面上绝大多数直插式电子元件的引脚尺寸。板基选用常规FR-4环氧玻璃布层压板的参数设定，厚度取常用的1.6mm规格，通孔直径统一为1mm，焊盘环宽预留0.3mm的加工余量，就算是数控钻床出现轻微的主轴跳动，也不会出现焊盘环宽不均、破盘的问题，能有效降低批量加工时的报废率。上下两层焊盘的同轴度经过反复校验，过孔处的铜层连接区域做了平滑过渡处理，不会出现蚀刻后孔口毛刺、铜层翘起的问题，波峰焊时焊锡能顺着孔壁均匀浸润上下两层焊盘，不会出现虚焊、漏焊的情况。板边做了0.2mm的圆角处理，没有尖锐的毛刺，拿取时不会划伤操作人员，也不会在组装时剐蹭周边的绝缘结构。整板没有额外布设连接走线，保留了通用原型板的全通孔阵列属性，使用者可以根据自身的电路设计需求，在板上自由搭建测试电路，不需要额外定制专用PCB，能大幅缩短电子项目的前期验证周期。孔位之间的间距经过反复核算，相邻两个通孔之间的板基保留足够的绝缘距离，就算是通过5A以内的大电流信号，也不会出现相邻孔位打火、爬电的问题，适配绝大多数低压电子实验、原型验证的使用场景。焊盘表面做了喷锡层的效果模拟，还原真实PCB的焊盘质感，在做结构装配验证时，可以直观模拟元件插装后的高度差，提前规避元件干涉、装配空间不足的问题。板体的平整度做了针对性的参数设定，整板翘曲度控制在0.1%以内，贴装在工装底座上时不会出现边角翘起、贴合不严的情况，能保证测试时探针和焊盘接触稳定，不会出现接触不良导致的测试数据偏差。
