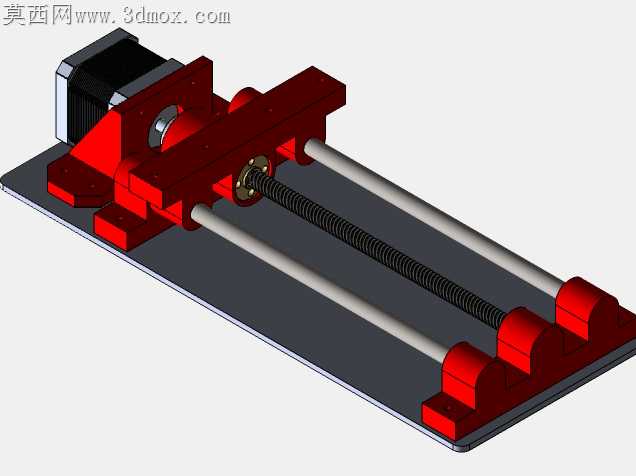

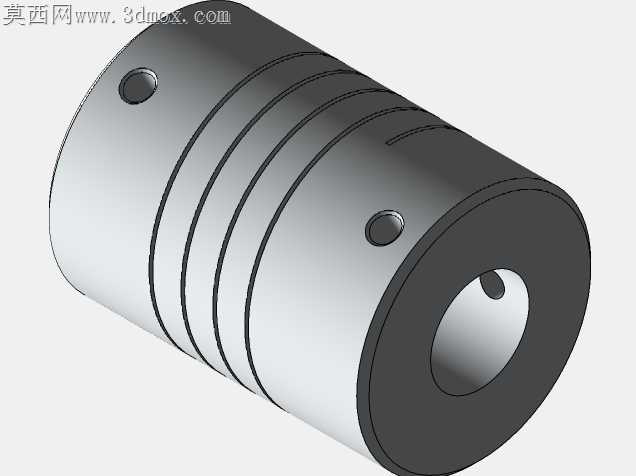

步进驱动丝杆螺母直线传动机构

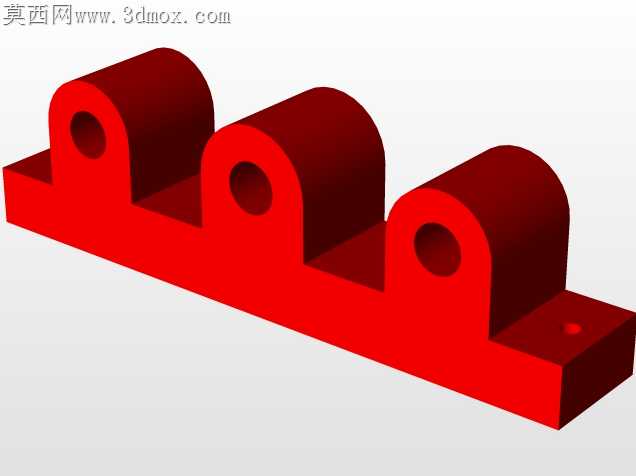

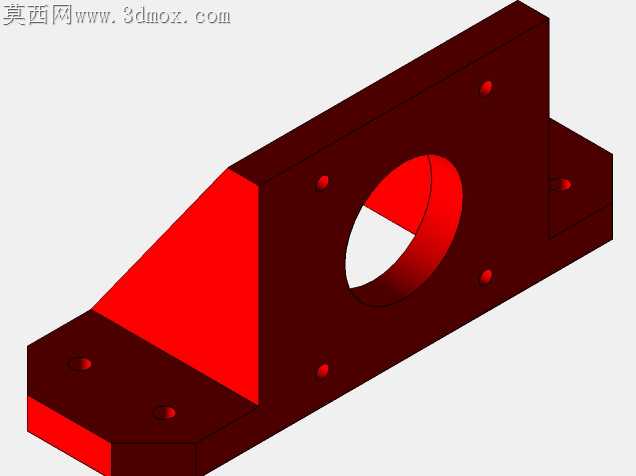

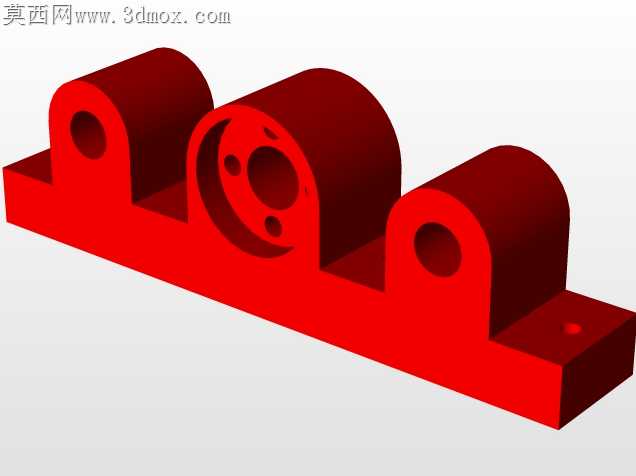

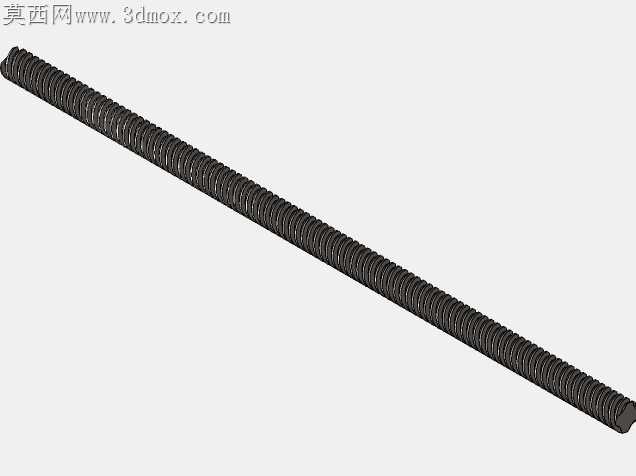

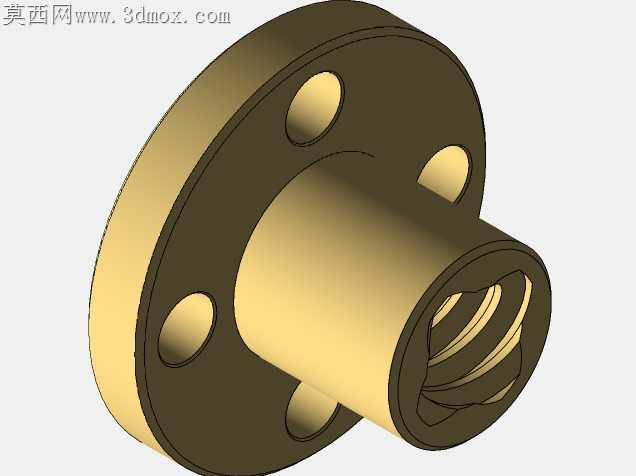

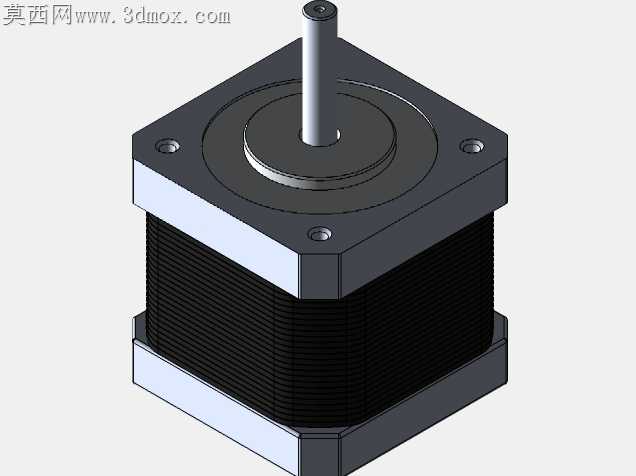

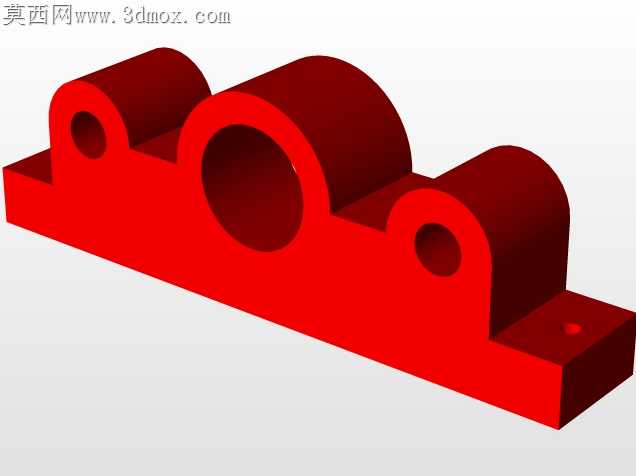

滑台类直线传动机构在小负载进给场景里，最容易被忽略的隐患是丝杆与导向轴的平行度偏差，长期运行会加剧螺母磨损、出现爬行卡顿甚至丢步问题。这套传动组件在安装基准设计上做了针对性处理，电机安装座与端部支撑座一体固定在同一块底板基准面上，省去了分体座反复打表找正的工序，加工时只要一次装夹铣出两个安装位的定位面，就能把同轴度偏差控制在0.02mm以内，大幅降低现场装配的调试难度。光轴导向支座采用分体式压盖结构，不需要把导向轴从端部全程穿入，装配时可以先把丝杆螺母组件预装在滑动座上，再逐段放入导向轴后锁紧压盖，对于小批量试制的场景来说，能减少长轴穿装时刮伤配合面的概率，也方便后期维护时单独更换磨损的螺母，不用拆解整个传动链。滑动座上的螺母安装位预留了0.1mm的调整间隙，配装时可以通过塞尺微调螺母与丝杆的啮合间隙，既不会因为间隙过大出现反向空程，也不会因为预紧过力导致运行阻力陡增，适配NEMA17步进电机的输出扭矩特性，在5/16规格ACME丝杆的导程下，能兼顾进给速度与静态锁止力，不会因为垂直布置时出现负载下滑的问题。底板上的安装孔采用长圆孔设计，现场固定时可以微调整个机构的安装位置，补偿机架加工的位置误差，端部的三个支撑座把两根导向轴的末端完全承托，避免长行程下导向轴出现挠度变形，即使在高速往复运动时也不会出现轴端颤动的问题。滑动座的安装面做了下沉式定位槽，外接负载时可以直接卡入槽内定位，不需要额外打表找正负载的安装平行度，减少了二次装配的误差累积。所有受力部位的安装凸台都做了加厚处理，锁紧螺钉的啮合长度达到螺钉直径的1.5倍，避免频繁往复冲击下出现螺纹滑牙的问题，红色的表面处理层不仅能起到防锈作用，也方便日常巡检时及时发现部件松动、表面裂纹等异常情况。
