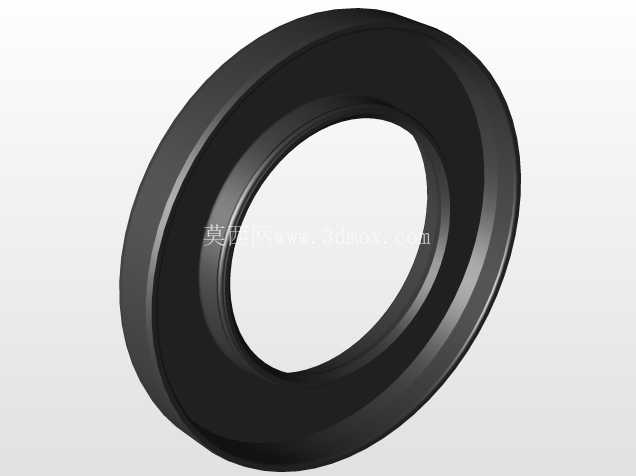

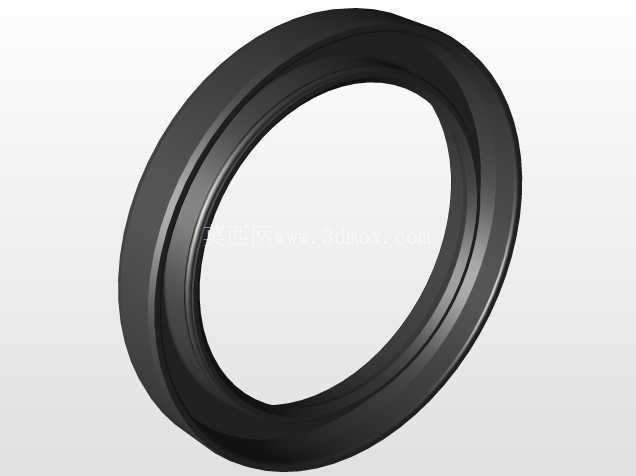

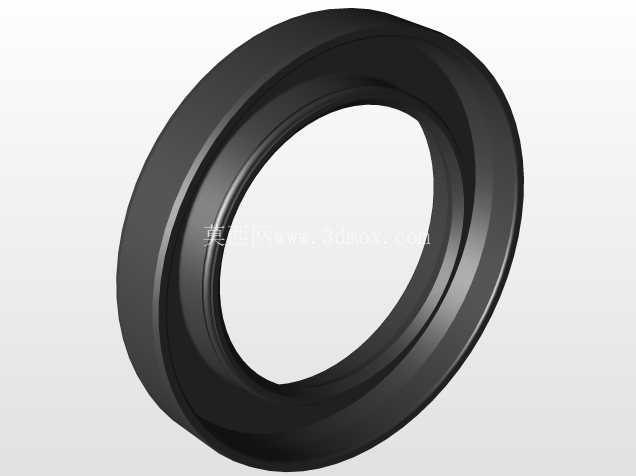

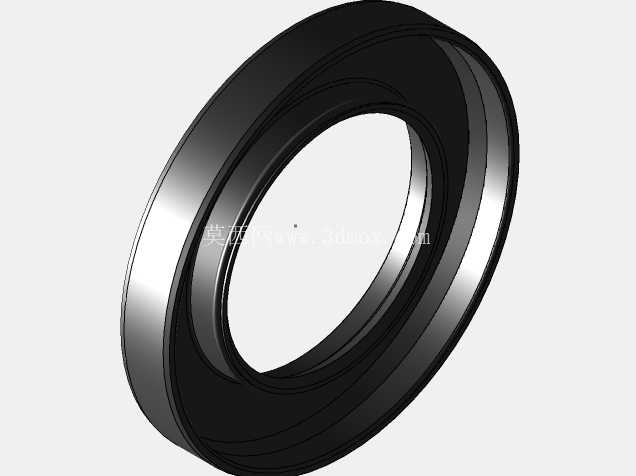

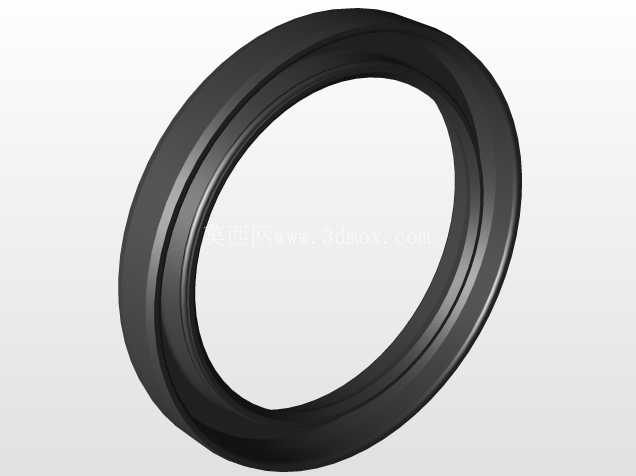

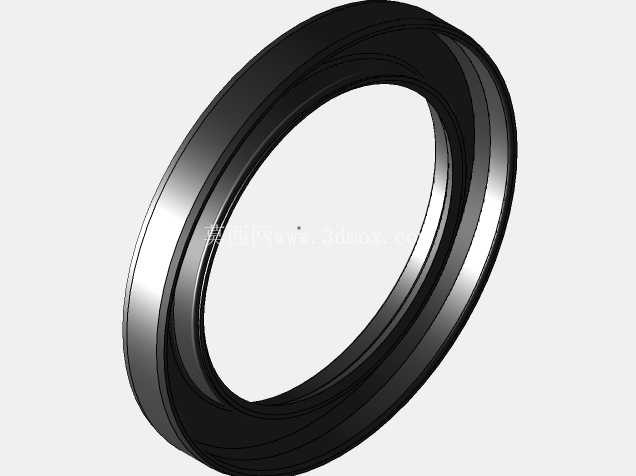

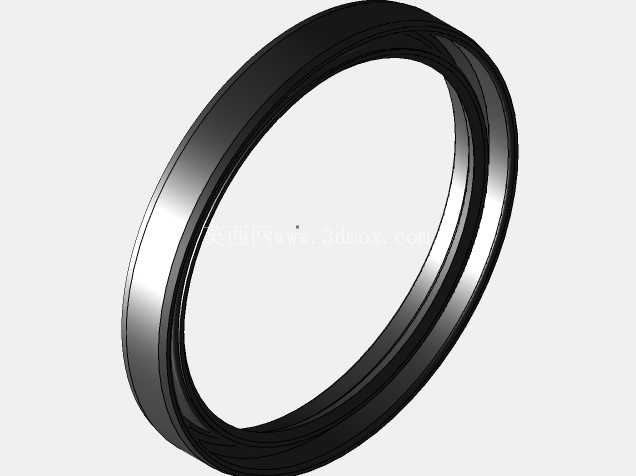

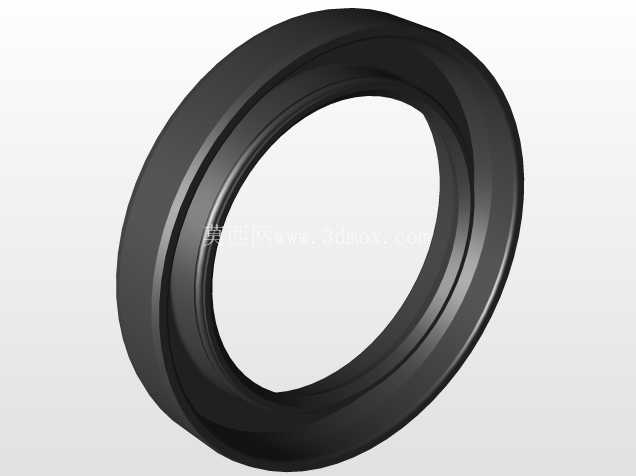

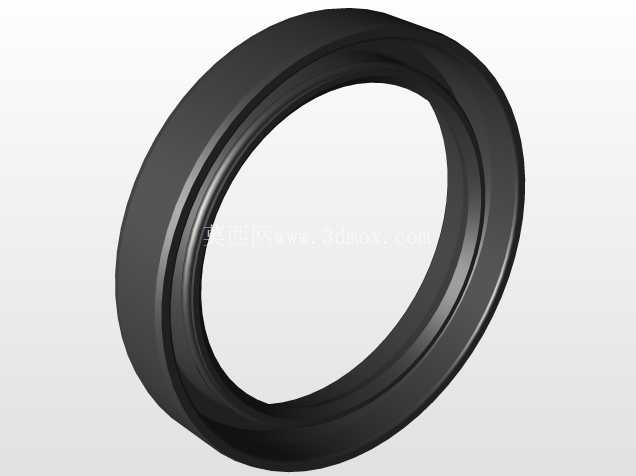

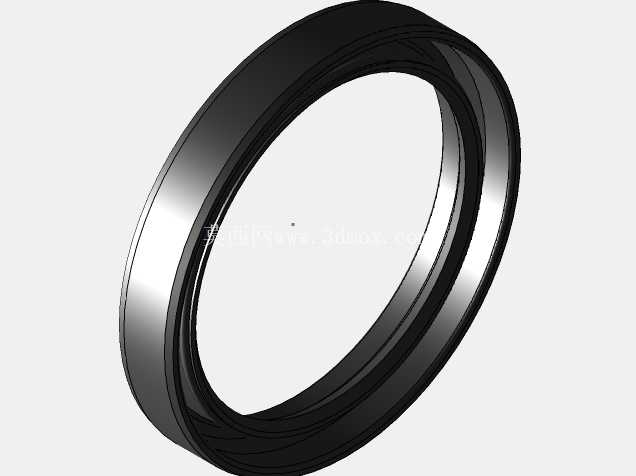

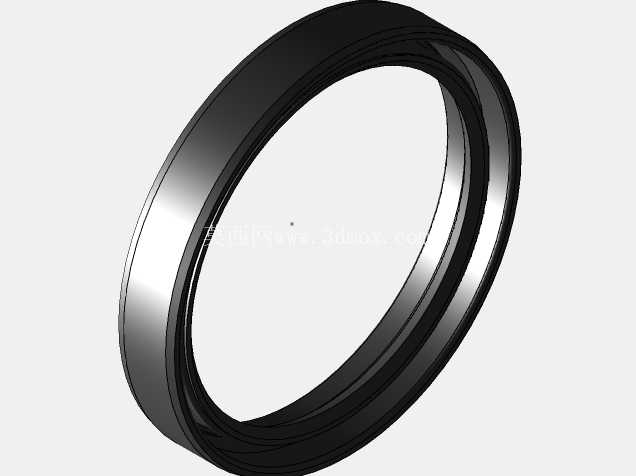

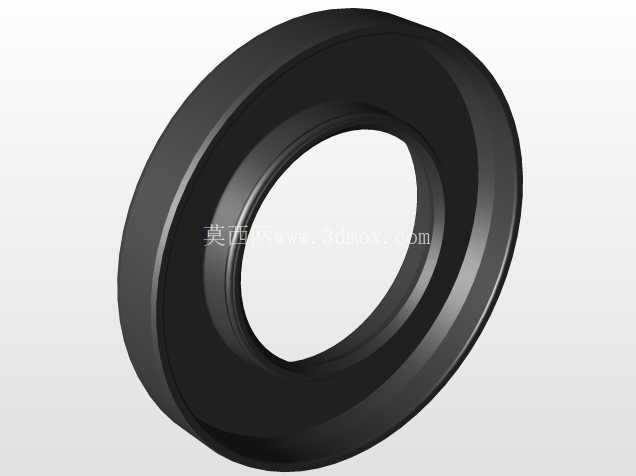

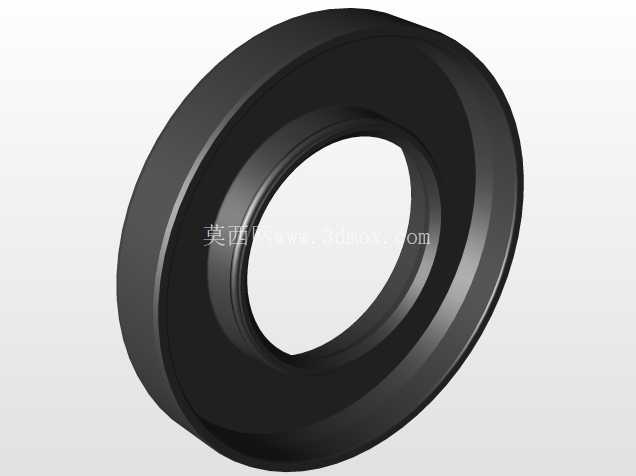

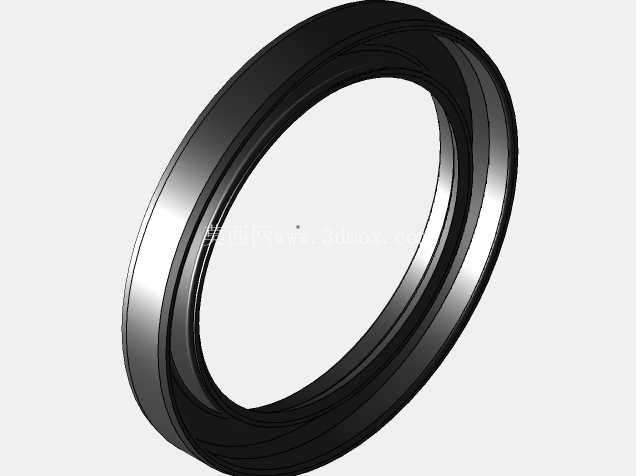

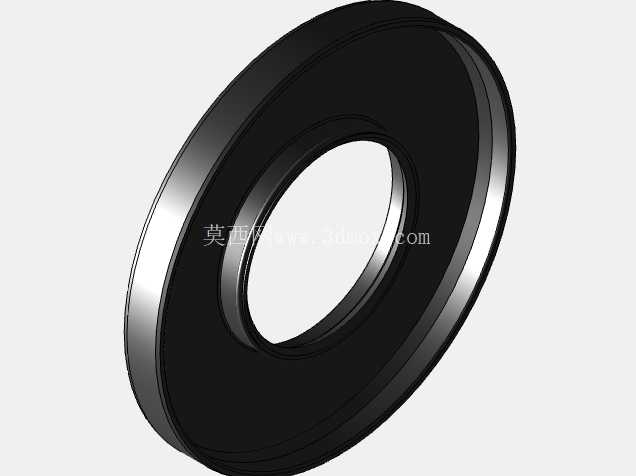

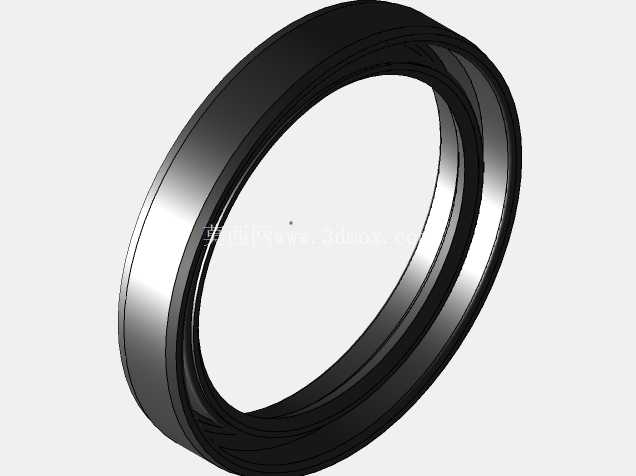

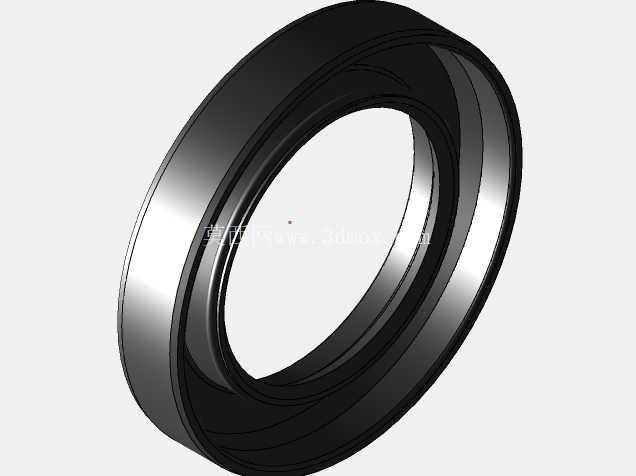

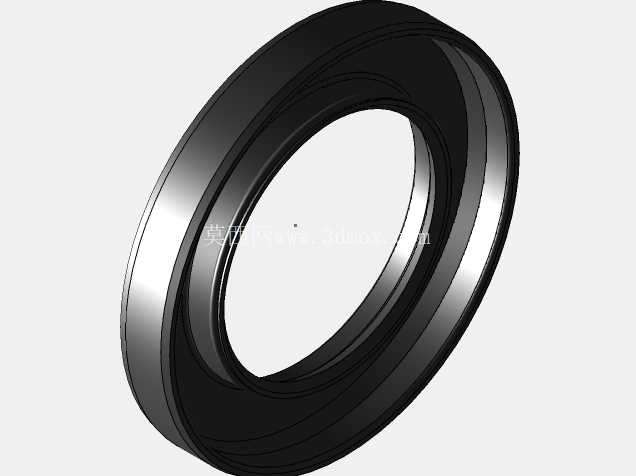

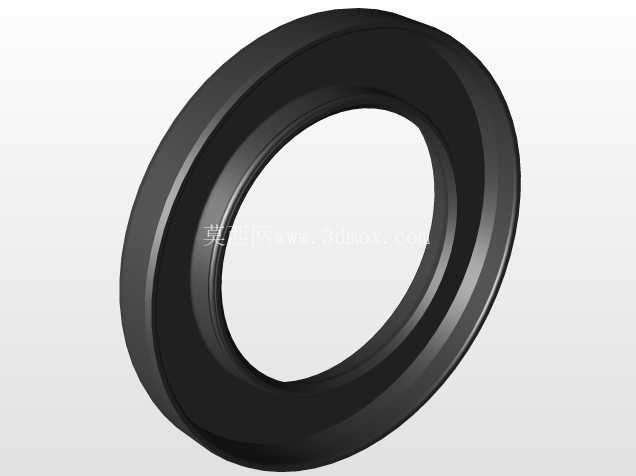

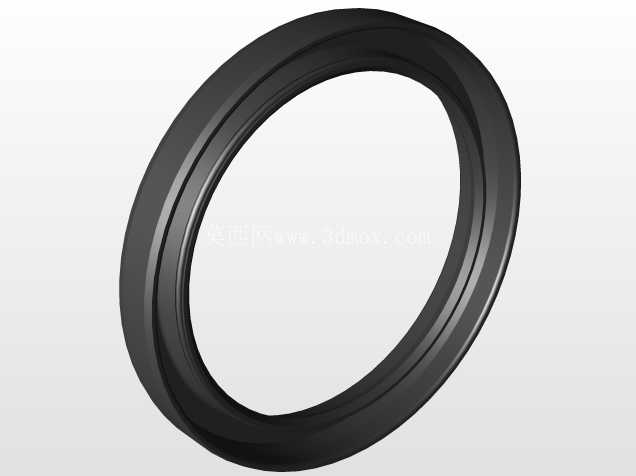

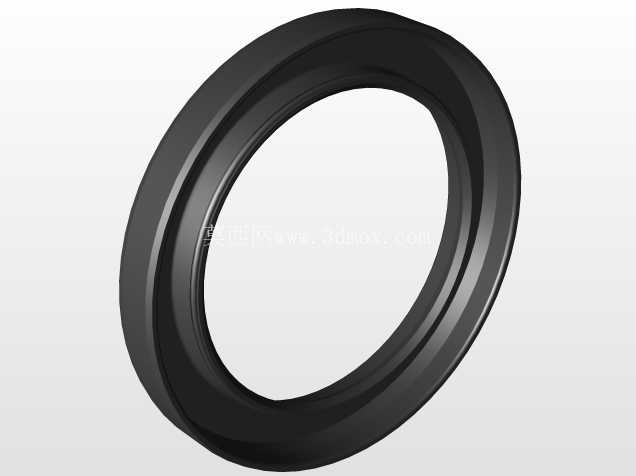

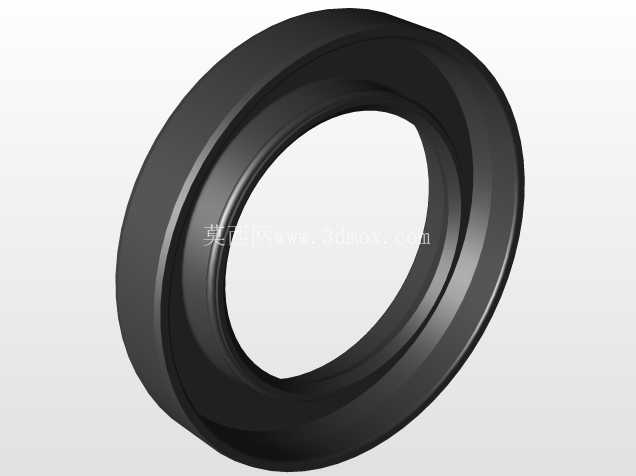

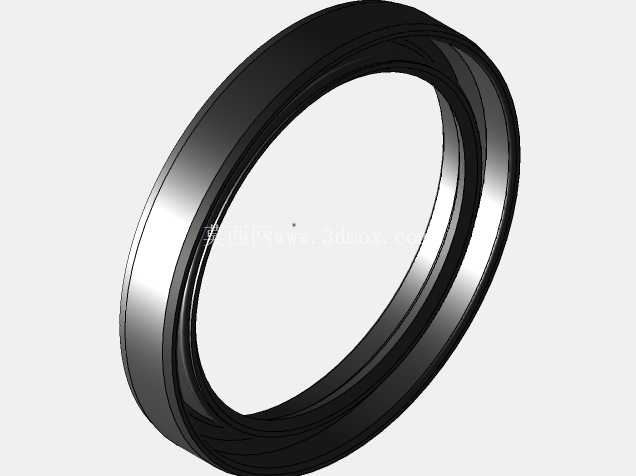

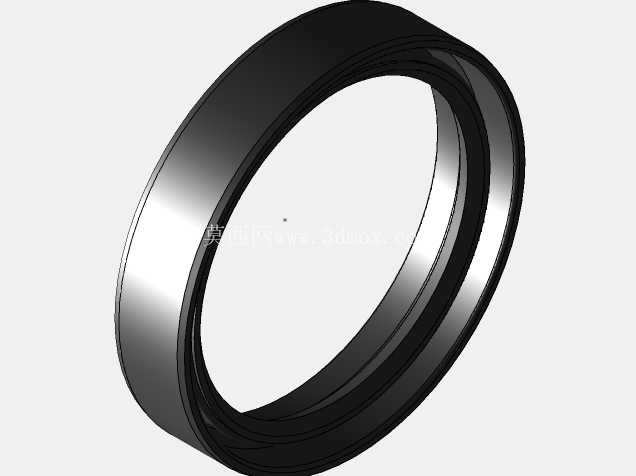

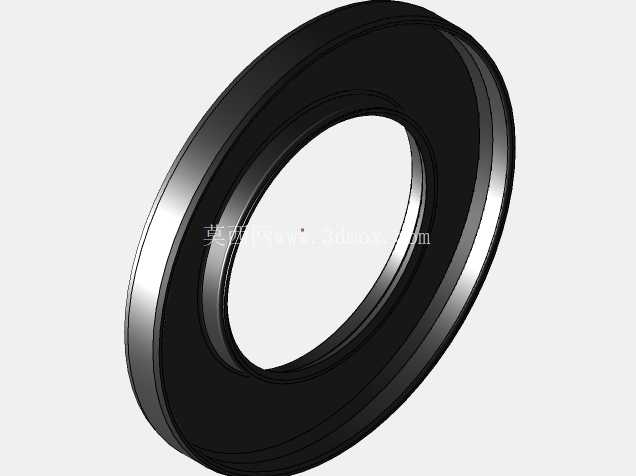

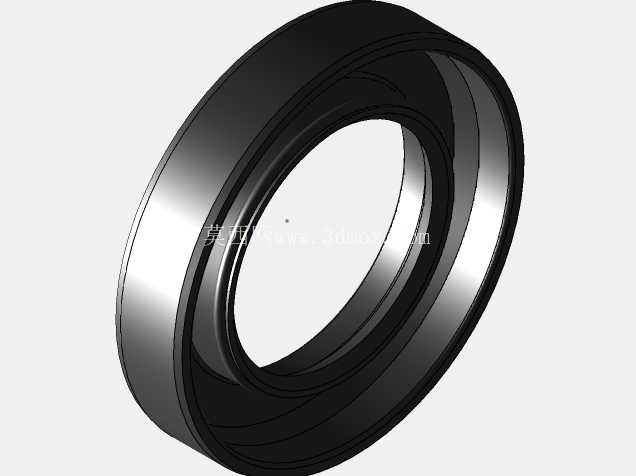

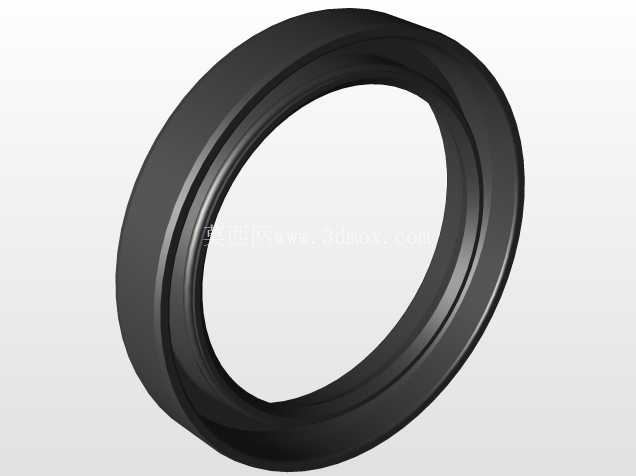

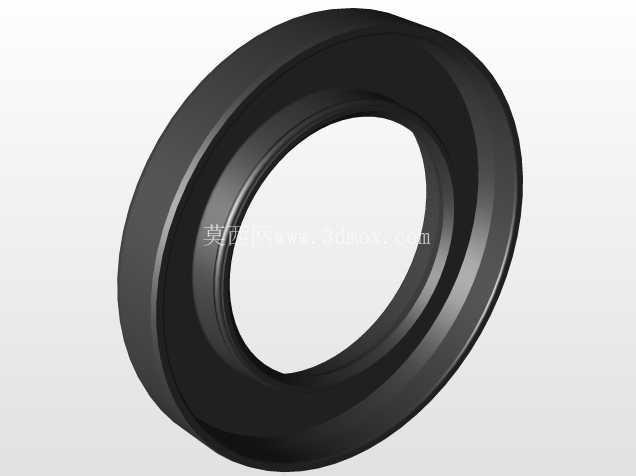

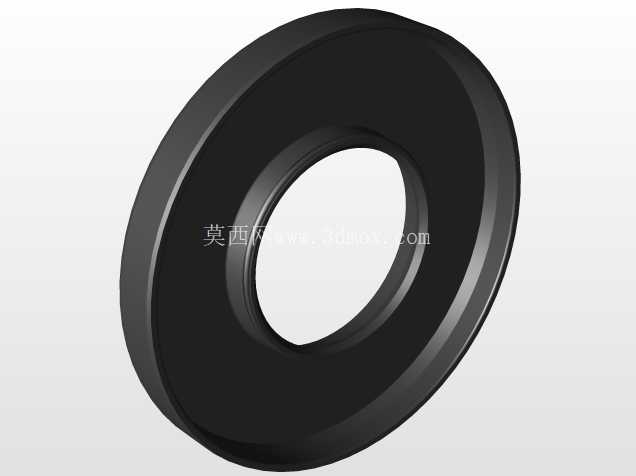

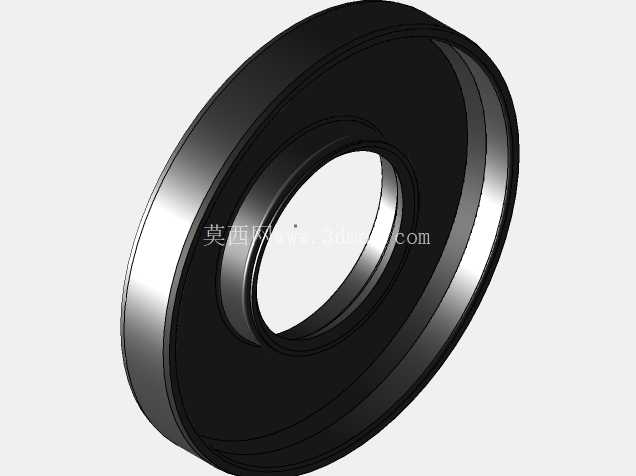

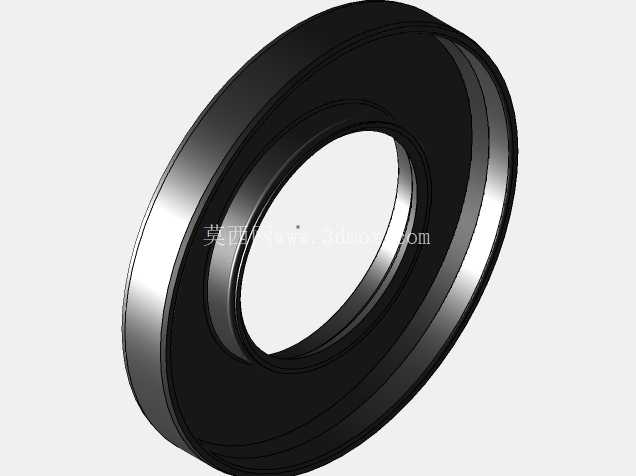

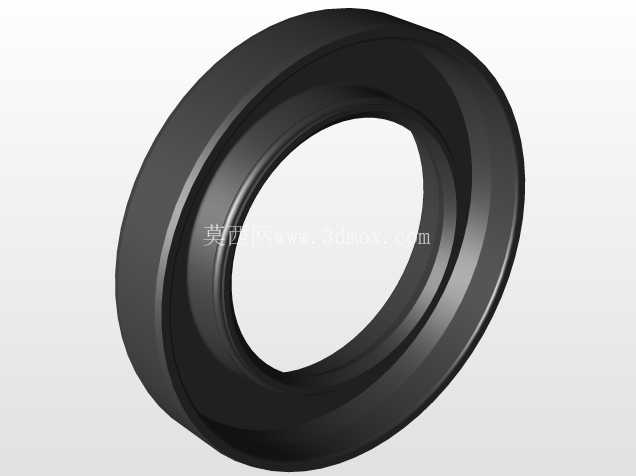

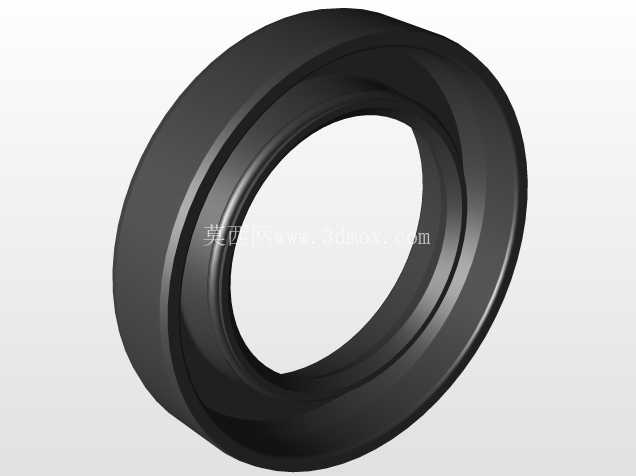

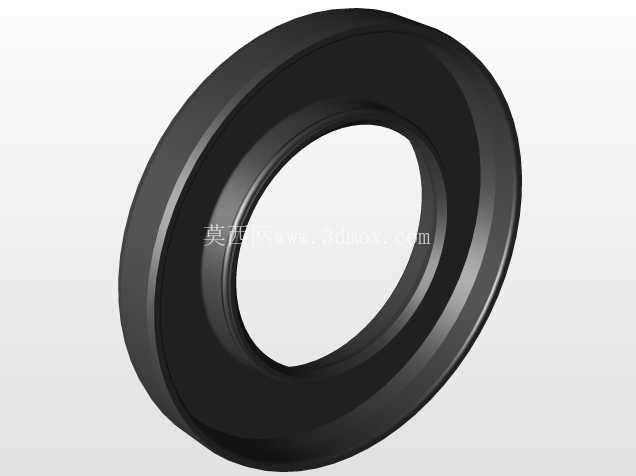

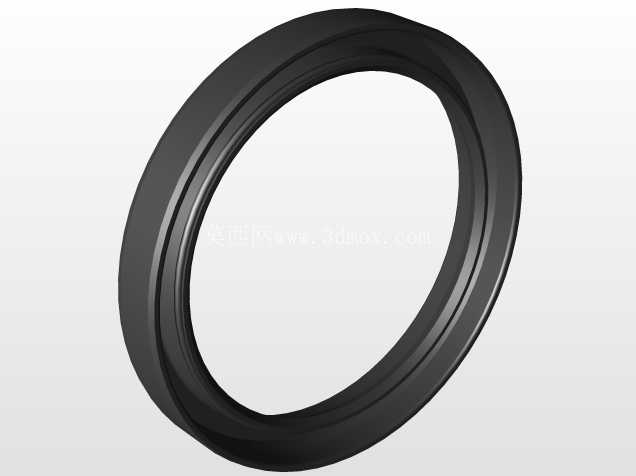

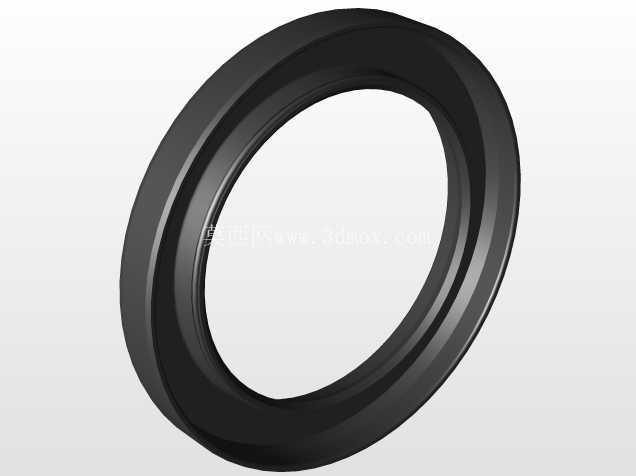

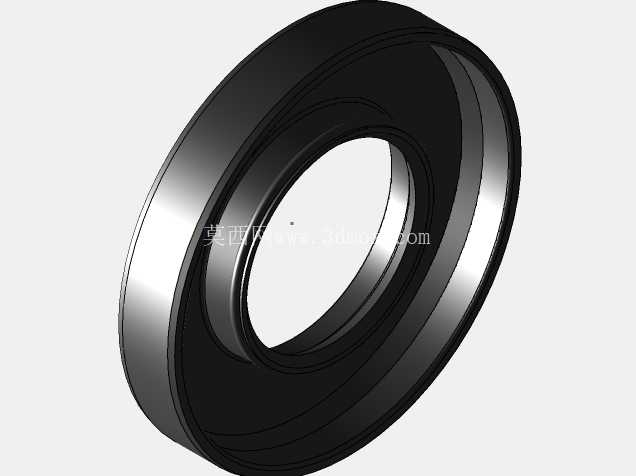

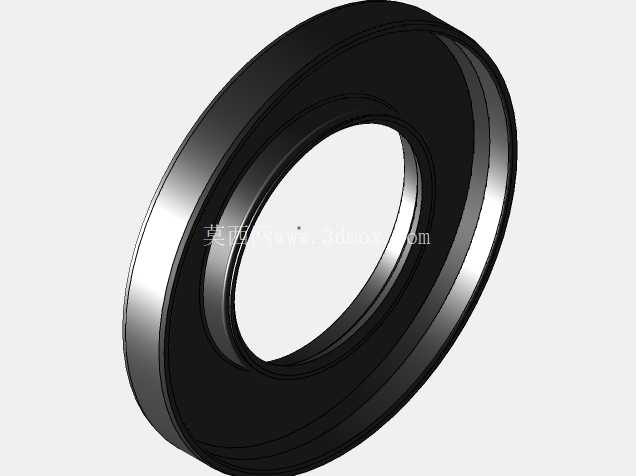

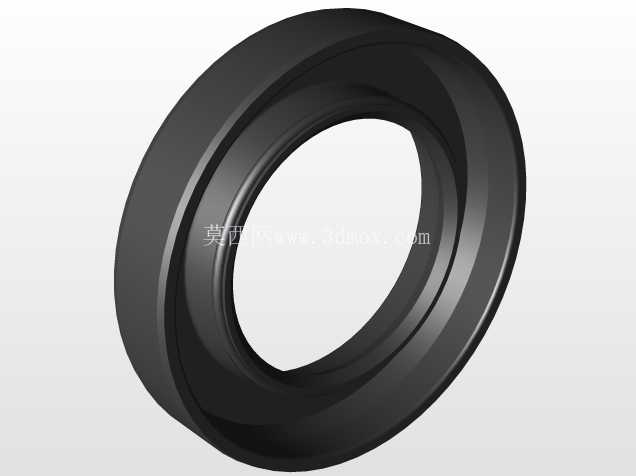

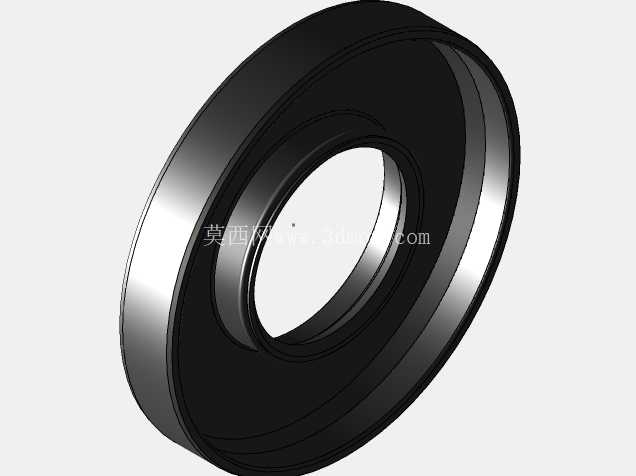

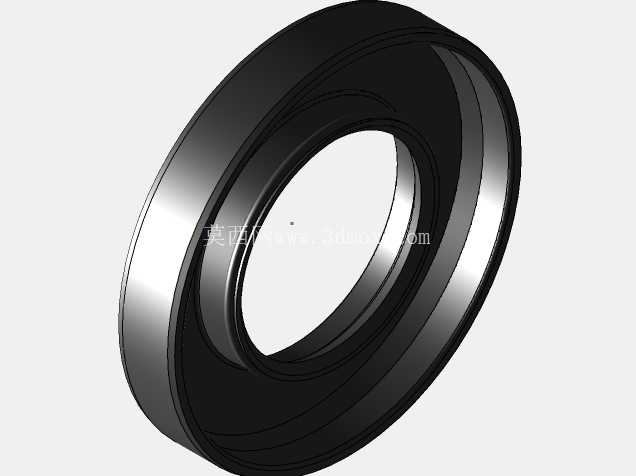

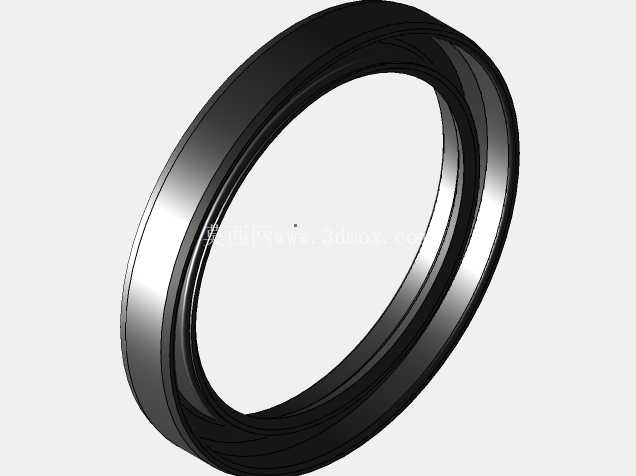

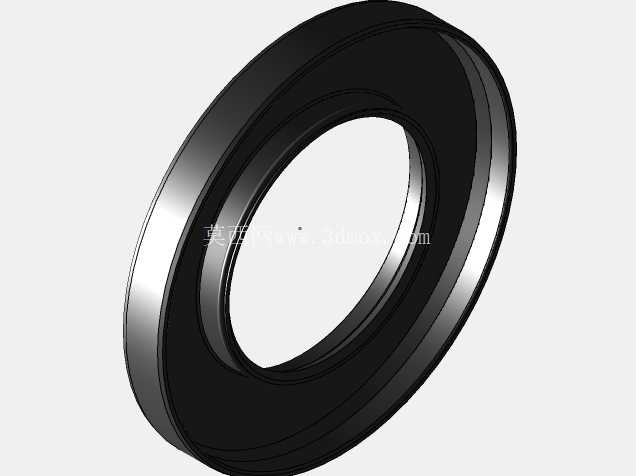

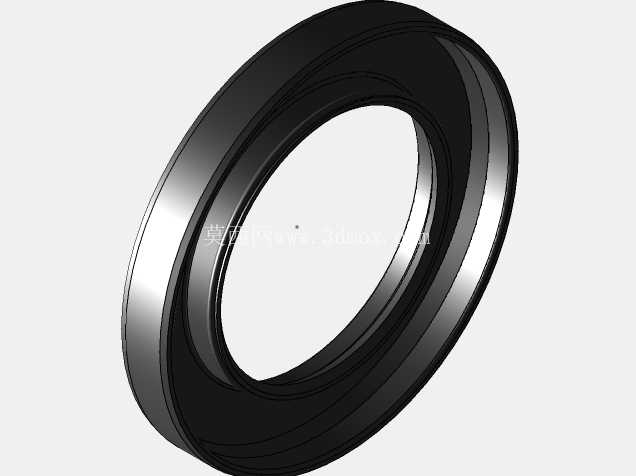

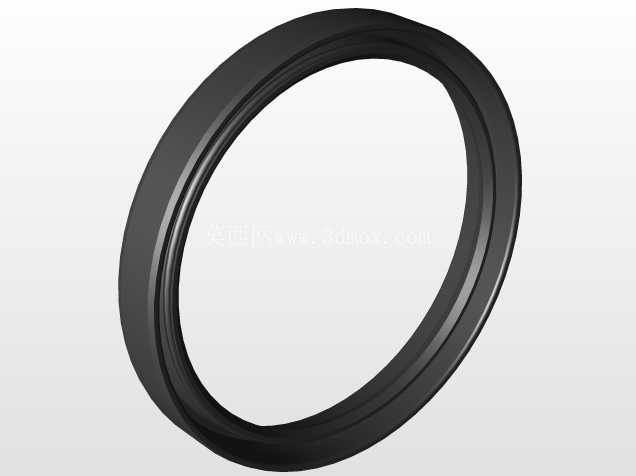

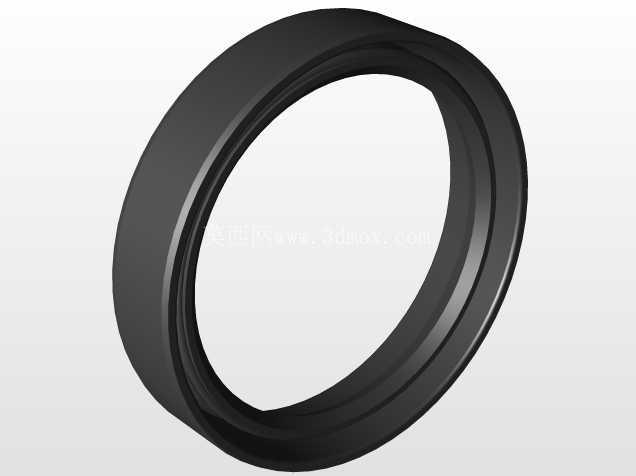

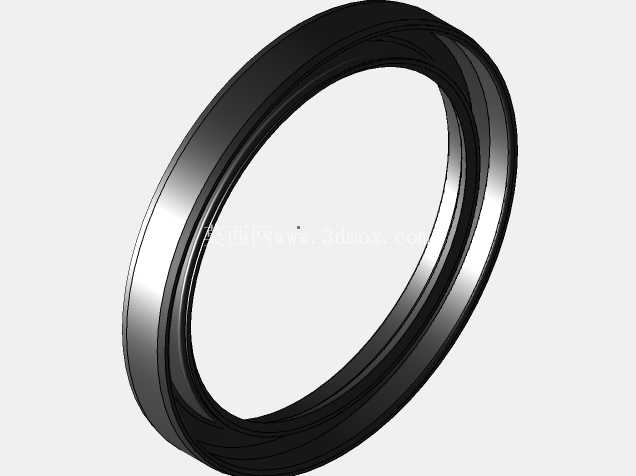

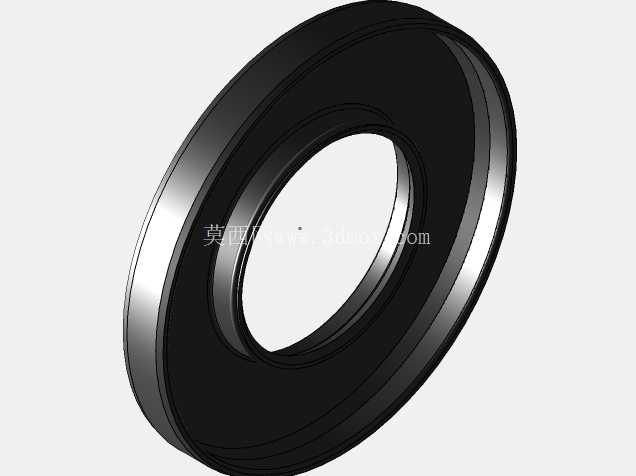

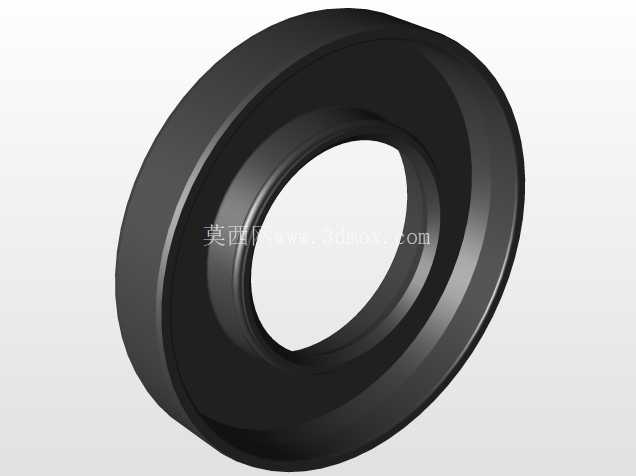

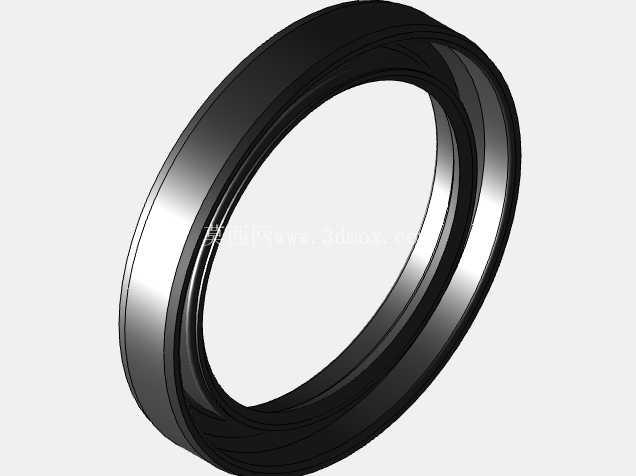

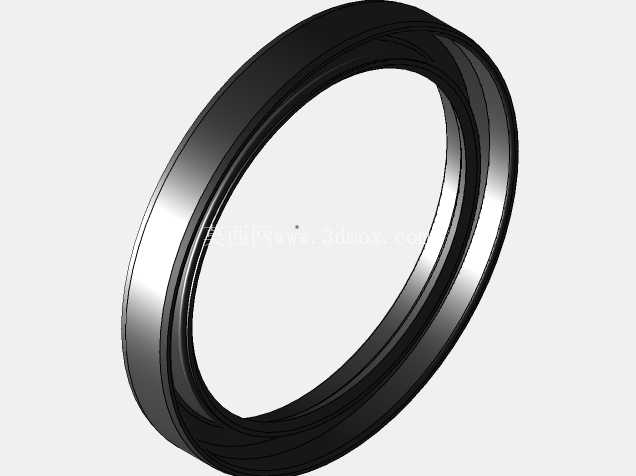

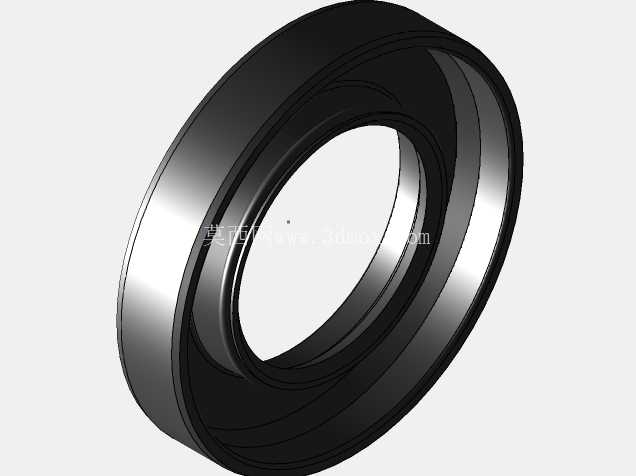

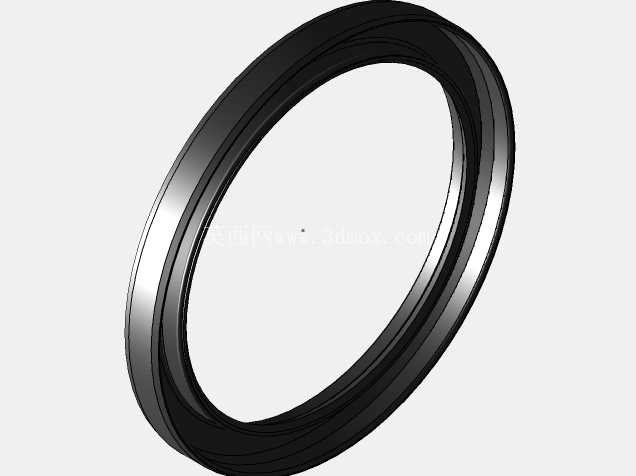

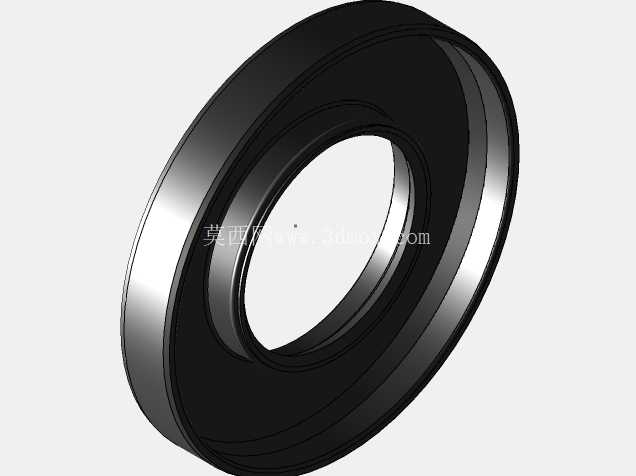

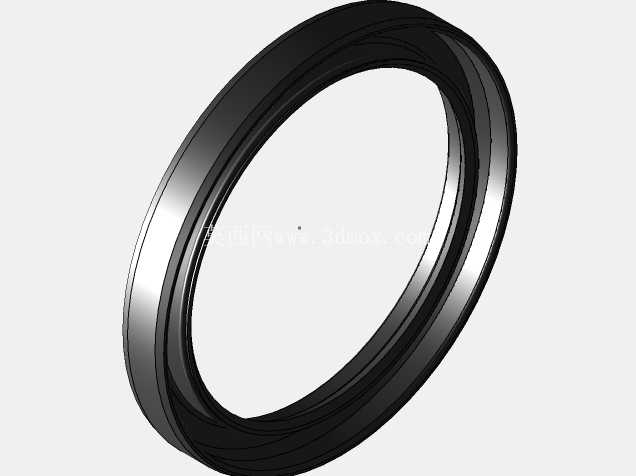

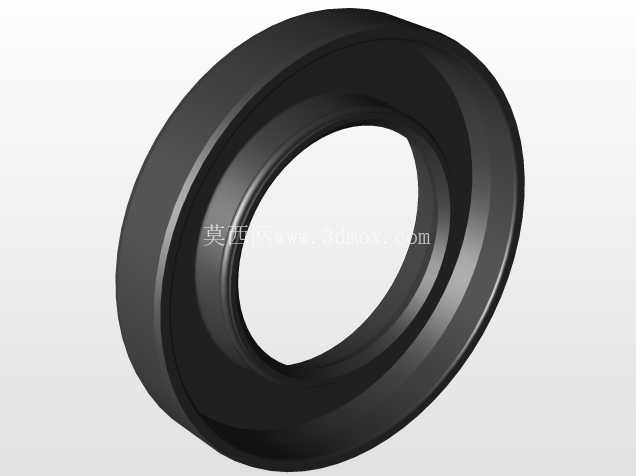

ID30至ID52系列骨架油封密封件

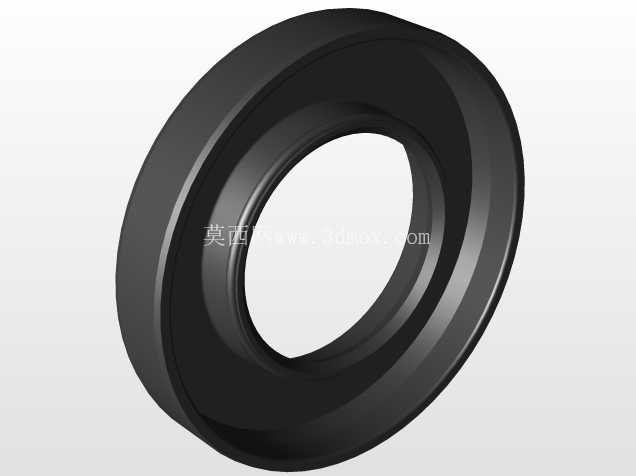

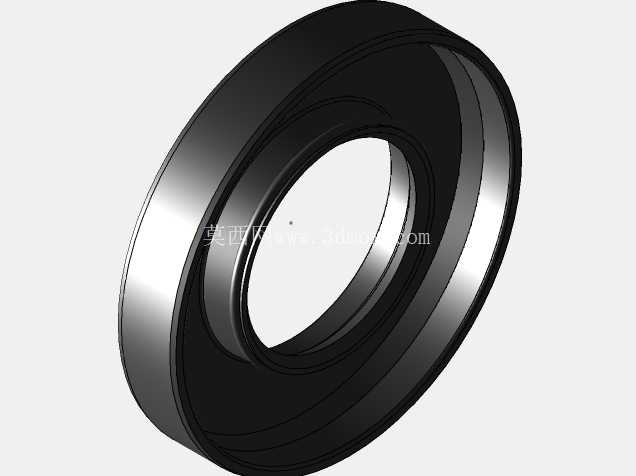

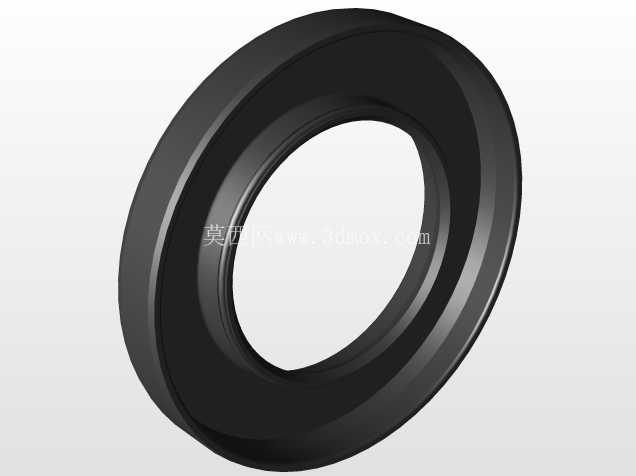

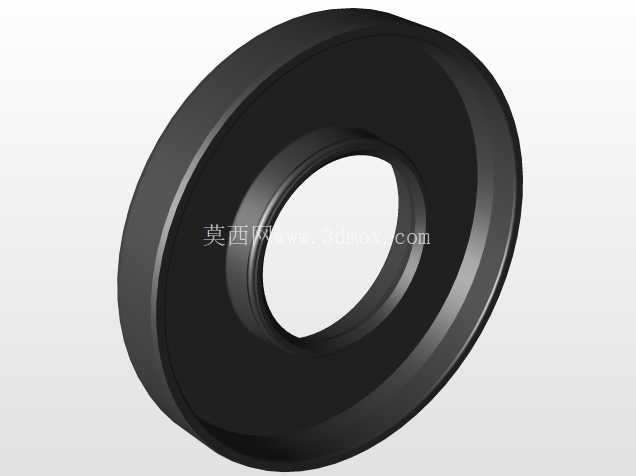

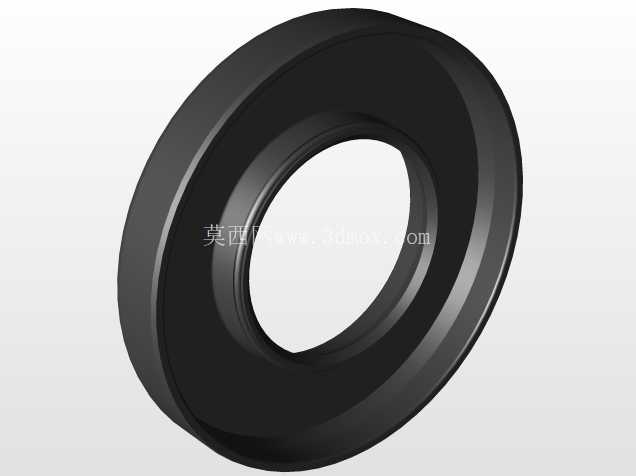

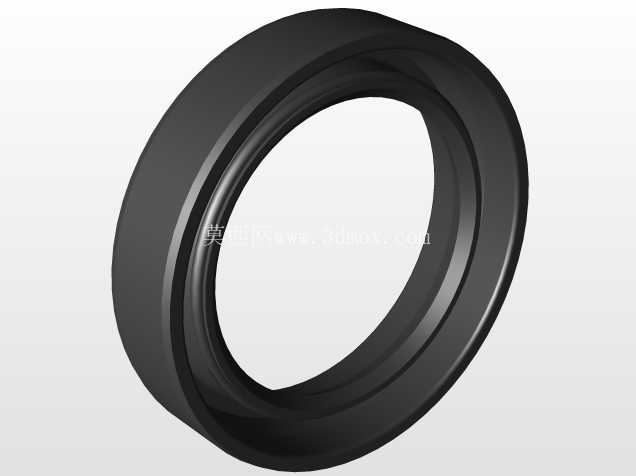

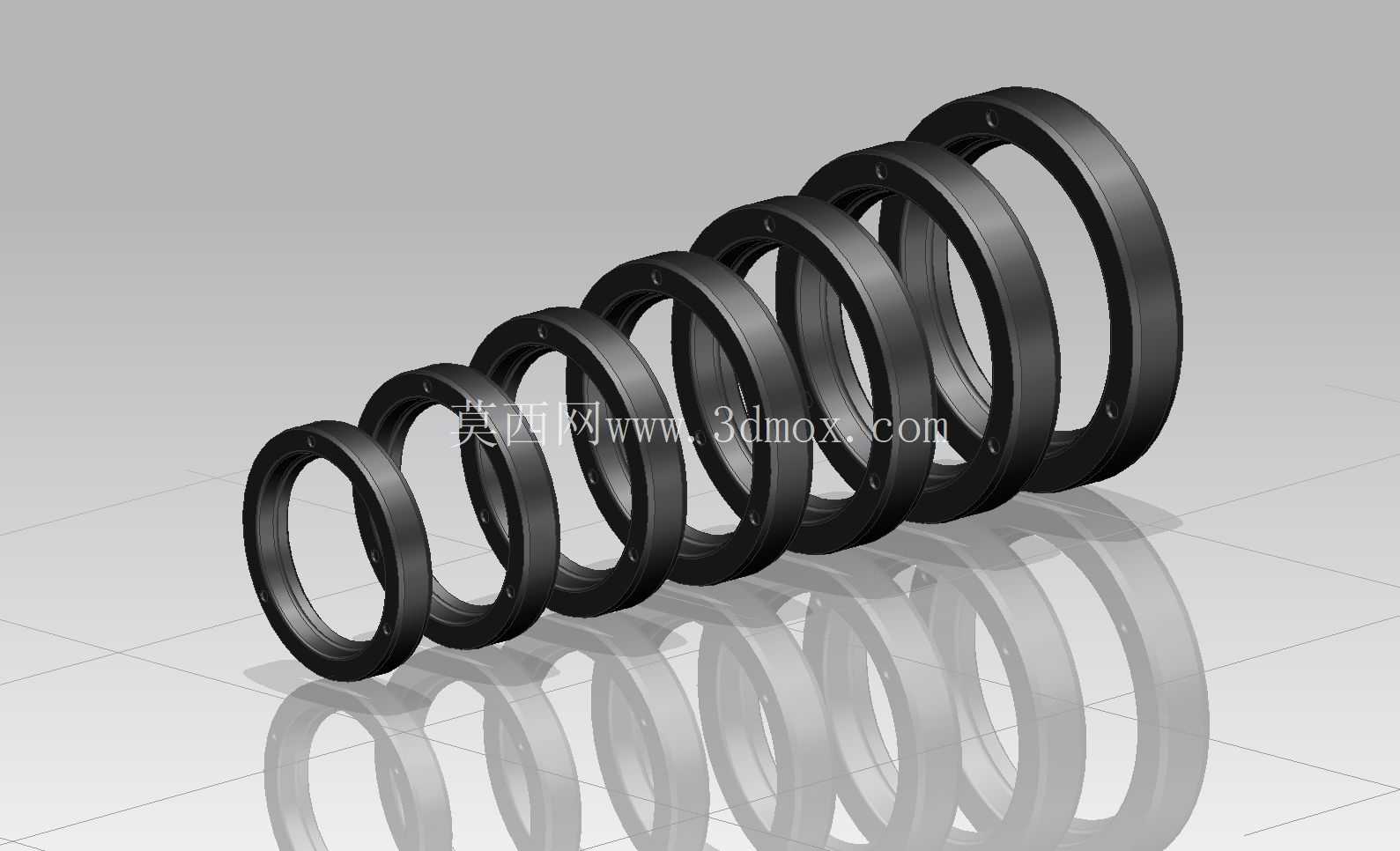

　　在各类旋转轴系的密封设计场景中，骨架油封是应用覆盖范围极广的接触式密封元件，从常规工业减速机的输出轴密封、液压泵的主轴防漏，到汽车传动系统的半轴密封、农机设备的转动部位防尘防油，几乎所有存在旋转轴且需要阻隔润滑油外泄、阻挡外界粉尘泥水侵入的部位，都能见到这类密封件的身影。这套密封件模型覆盖了ID30到ID52的全尺寸段，共计190个规格尺寸，完全匹配该尺寸区间内绝大多数常规轴径的密封选型需求，结构设计上采用了典型的内包骨架式结构，金属骨架完全包裹在橡胶基体内部，既保证了密封件安装到轴承座孔后具备足够的径向支撑刚度，避免长期运行后橡胶老化导致的密封件移位、脱落问题，又能让橡胶外圆与安装座孔之间形成充分的过盈贴合，阻断座孔配合面的渗漏路径。

　　密封唇口的设计采用了常规的主唇加副唇结构，主唇口配合 garter 弹簧提供持续的径向抱紧力，在轴长期旋转产生磨损后，弹簧的张紧力可以自动补偿唇口的磨损量，维持稳定的接触压力，保证密封效果不会在短时间内衰减；副唇结构则主要用于阻挡外界的粉尘、泥沙、切削液等杂质进入主密封腔，避免杂质刮伤主唇口和轴表面，大幅延长密封件的实际使用寿命。从安装边界来看，该系列油封的外径公差、宽度尺寸均符合行业通用的安装槽设计标准，设计人员在做结构选型时，无需额外调整轴承座的密封槽尺寸，直接按照对应规格的标准槽深、槽宽设计安装位即可完成适配，不需要做定制化的槽型修改，能有效缩短设备的设计周期。

　　在实际的三维装配过程中，这套模型可以直接导入装配体中完成干涉检查，验证油封与轴的配合间隙、与轴承端盖的压装距离是否合理，避免出现安装后油封被压偏、唇口与轴接触位置不对导致的早期泄漏问题。很多刚接触密封设计的工程师容易忽略油封的安装倒角要求，这套模型在唇口导入端、外圆导入端都做了标准的倒角结构，在装配仿真时可以直观看到压装过程中倒角的导向作用，提醒设计人员在轴端、座孔端加工对应的装配倒角，避免安装时切伤橡胶唇口。不同于定制化的特殊密封件，这个尺寸段的油封属于工业领域的通用易耗配件，在做设备的备件清单梳理时，直接调用对应规格的模型即可完成BOM表的信息录入，不需要重新绘制模型轮廓，能大幅减少重复建模的工作量。

　　密封唇口的接触宽度设计控制在0.3-0.5mm的合理区间，既保证足够的接触密封面积，又不会因为接触面积过大导致唇口与轴的摩擦热过高，避免橡胶过早老化变硬失去弹性。金属骨架的厚度根据不同规格的外径做了匹配调整，小尺寸规格的骨架厚度适当减薄，保证压装时具备一定的形变适配能力，大尺寸规格的骨架厚度相应增加，避免压装时骨架变形导致密封失效。在做旋转轴系的密封方案选型时，这个系列的油封可以适配线速度不超过15m/s的常规工况，润滑油介质为矿物基齿轮油、液压油时都能稳定工作，如果是合成油介质或者更高线速度的工况，只需要更换对应的橡胶材质即可，整体安装尺寸完全通用，不需要改动安装位结构。很多设备维修场景中，经常因为密封件尺寸不全导致反复测绘核对，这套全系列的模型覆盖了该尺寸段所有的标准规格，维修人员可以直接对照模型核对安装尺寸，快速匹配对应的替换备件，减少设备停机等待的时间。
