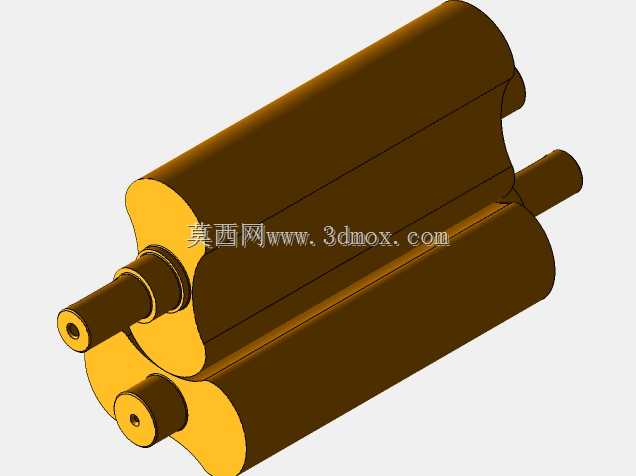

罗茨式双转子同步啮合传动部件结构

　　这类双转子结构最常见的应用场景是容积式流体输送设备，不管是罗茨鼓风机、Roots 真空泵还是小流量高压计量泵，核心做功单元都是这类共轭啮合的转子副，不少工业现场的气力输送系统、污水处理曝气单元、真空吸附工位都能见到同结构的部件。实际运行过程中，两个转子通过两端同步齿轮保持固定相位差，在壳体内做反向等速回转，转子型面之间、转子与壳体内壁之间始终保持均匀的微小间隙，不需要额外加注润滑油就能实现无接触传动，输送的介质不会被油液污染，这也是这类结构在食品级气体输送、医药洁净真空场景被广泛采用的核心原因。做这个结构的三维设计时，首先要敲定的是转子的型线参数，目前常用的有圆弧型、渐开线型、摆线型三种，不同型线对应的容积效率、泄漏量、

　　加工难度差异很大，圆弧型加工难度最低但高压差下泄漏量偏大，渐开线型容积效率高但对啮合间隙的控制要求更严，摆线型运行噪音更低但型面检测难度大。设计阶段要先根据目标流量、额定工作压力反推转子的直径、长度、长径比，长径比过大的转子高速运行时容易出现挠性变形，剐蹭壳体内壁，长径比过小则整机体积会不必要地增大，单位体积的输气效率下降。除了转子本体的型面，两端的轴伸结构设计也直接影响整机的运行可靠性，主动端轴伸要预留联轴器或者带轮的安装位，轴肩位置要匹配轴承内圈的定位尺寸，还要考虑密封件的安装槽尺寸，不管是骨架油封还是迷宫密封，槽的公差、粗糙度都要和密封件的适配要求对应，避免运行过程中出现介质泄漏或者外部灰尘进入腔体的问题。

　　从动端的轴伸不需要传递外部扭矩，但同样要匹配轴承、密封的安装尺寸，部分带轴向力补偿的结构还要在从动端预留碟簧或者弹性挡圈的安装位，抵消转子运行过程中因为热膨胀产生的轴向窜动。做三维建模的时候，最容易出问题的是两个转子的相位匹配，很多新手建模时只做了单个转子的阵列或者镜像，没有预留啮合间隙，实际装配的时候就会出现型面干涉，根本转不动；还有的人忽略了转子端面和端盖之间的轴向间隙，轴向间隙留小了热态运行时会蹭端盖，留大了端面泄漏量会大幅上升，整机效率直接掉下来。安装边界方面，这类转子副的安装基准是两端的轴承座孔，两个轴承座的同轴度、两个转子轴线的平行度公差必须控制在0.02mm以内，否则转子运行时会出现周期性的摩擦噪音，

　　严重的还会导致轴承受力不均提前失效。转子做动平衡的时候，要根据实际工作转速选平衡等级，一般工业用的鼓风机转子要做到G6.3级以上，高速真空泵的转子甚至要做到G2.5级，避免高速运行时出现过大的振动，传递到壳体和连接管路上引发共振。另外转子的材质选择也要结合应用场景，普通空气输送场景用普通铸铁做表面喷涂处理就足够，腐蚀性介质场景要用不锈钢或者工程塑料材质，食品级场景还要做表面抛光处理，满足卫生级要求。实际测绘或者复刻这类结构的时候，不能只测转子的外形尺寸，一定要核对两个转子的中心距，中心距是决定啮合间隙的核心参数，中心距偏差超过0.05mm，要么出现啮合干涉，要么间隙过大泄漏量超标。还有转子两端轴颈的同轴度，要是轴颈和转子本体不同心，装到轴承上之后转子会出现偏摆，运行时的间隙就会忽大忽小，压力输出不稳定。不少现场维修更换转子的时候，就是因为没核对动平衡和同轴度参数，装上去之后运行噪音大、温度高，用不了几个月就出现轴承损坏、转子剐蹭的问题。
