DIN937标准M6至M30规格低冠开槽螺母组

　　在各类需要螺纹副防松的机械装配场景中，低冠开槽螺母是应用频次极高的一类紧固件，这套覆盖M6到M30全常用规格的DIN937标准低冠螺母，完全适配从轻巧的仪器仪表安装、小型传动机构锁紧，到重型工程机械连接、风电设备部件固定等多跨度的装配需求。日常做结构设计选型时，很多新手容易混淆普通六角螺母与开槽锁紧螺母的使用边界，实际上低冠开槽螺母的核心应用场景，是存在持续振动、交变载荷的连接部位——比如矿山设备的传动轴端紧固、农用机械的行走轮轴固定、输送线的辊筒两端锁紧，这些位置普通六角螺母在长期振动下容易出现螺纹副回转松脱，轻则导致设备运行异响、定位偏移，重则引发部件脱落的安全事故，而低冠开槽螺母配合开口销使用时，能通过机械锁止的方式彻底规避螺纹回转松脱的风险，相比尼龙嵌件锁紧、螺纹涂胶等防松方式，它的耐高温、耐油污、可反复拆装性能更适配工业现场的复杂工况。

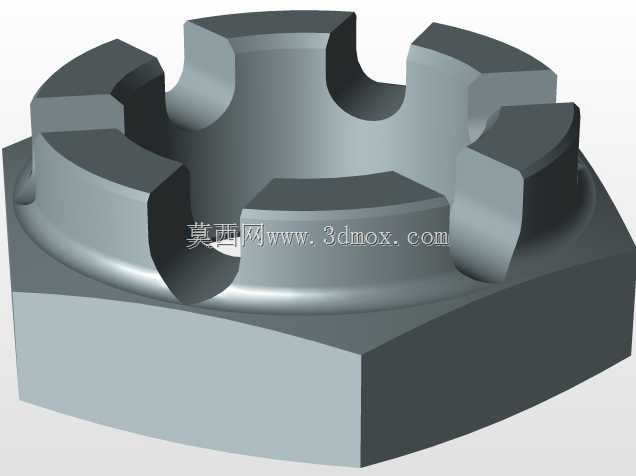

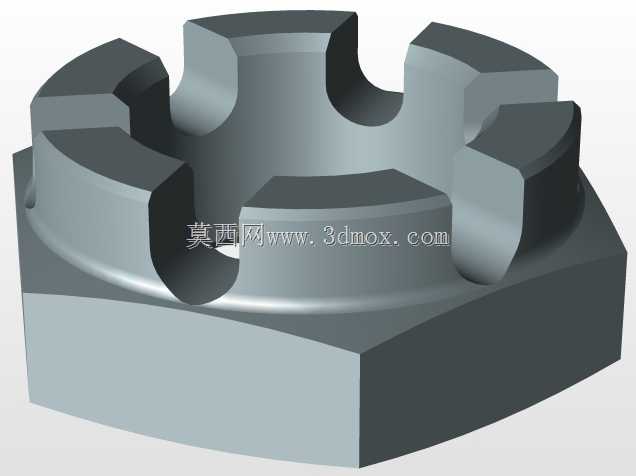

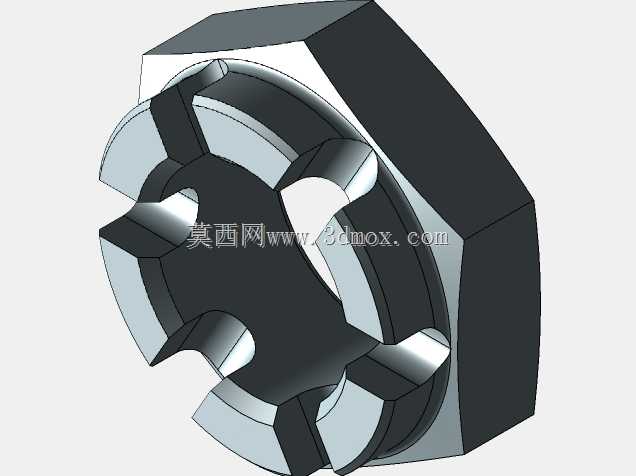

　　从设计维度来看，这套螺母严格遵循DIN937标准的尺寸规范，低冠的结构设计相比普通冠型开槽螺母，整体轴向高度压缩了近三分之一，这一设计的核心考量是适配安装空间受限的装配场景——很多仪器仪表的内部安装腔、精密设备的轴端预留空间十分局促，常规高度的开槽螺母会出现安装后超出安装边界、与周边运动部件发生干涉的问题，低冠结构在保证开槽深度满足开口销穿装强度、螺纹啮合长度满足锁紧力要求的前提下，尽可能压缩了轴向占用空间，能适配更多紧凑布局的装配需求。六角外形的设计完全适配标准开口扳手、套筒扳手的夹持尺寸，现场装配不需要定制专用工具，常规的公制扳手就能完成拧紧作业，能有效降低现场装配的工具成本与操作难度。

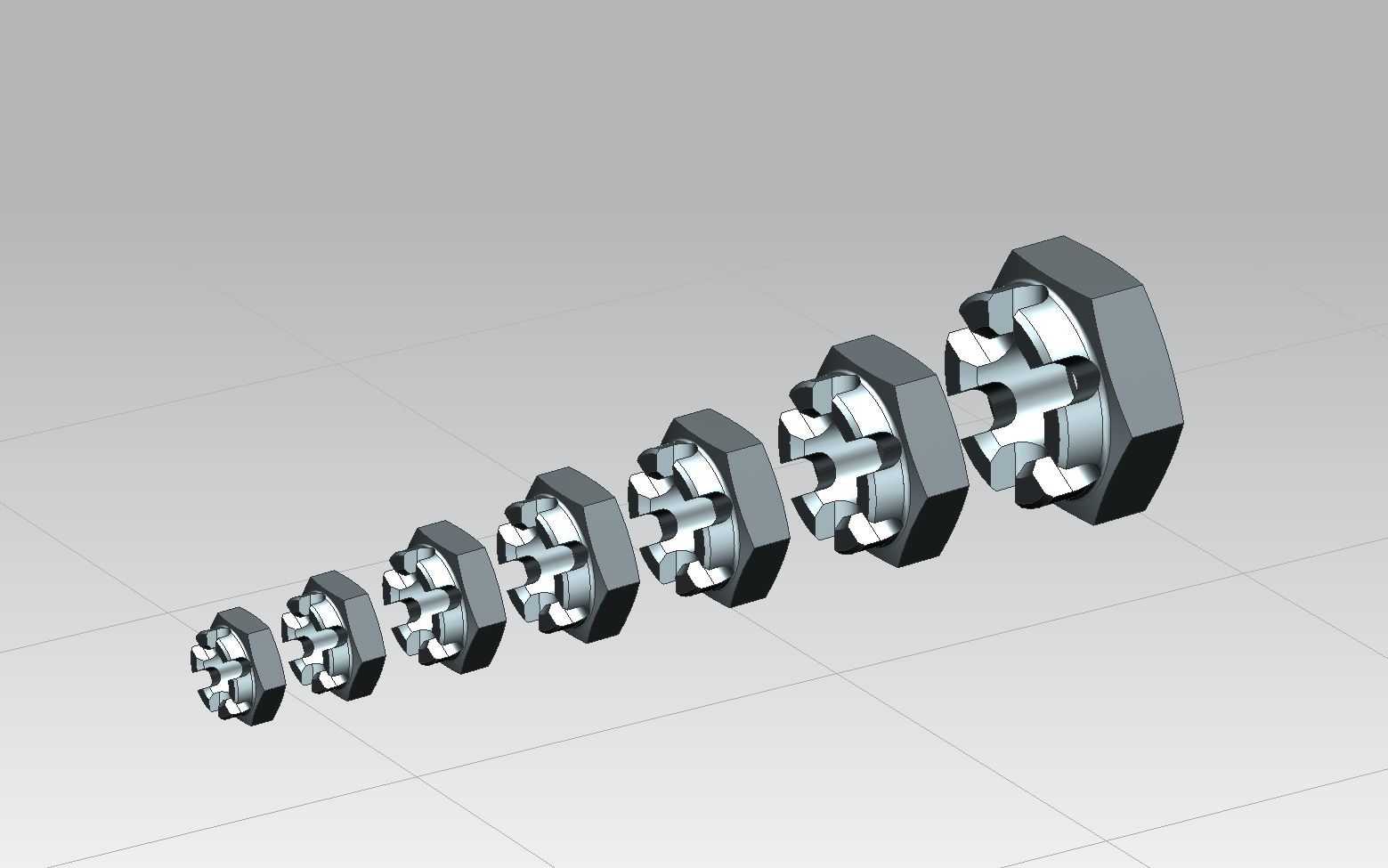

　　从尺寸与安装边界来看，这套螺母覆盖了M6到M30共12个常用公制螺纹规格，每个规格的对边宽度、开槽位置、冠部高度都严格匹配DIN937的公差要求：M6规格的对边宽度为10mm，轴向总高度仅5mm，适配小型传感器安装、精密仪器的调节机构锁紧；M10到M16的中等规格，对边宽度从16mm到24mm不等，轴向高度在8mm到14mm区间，是普通传动设备、自动化生产线机架连接的最常用规格；M20到M30的大规格，对边宽度从30mm到46mm，轴向高度控制在16mm到24mm，适配重型工程机械、起重设备的大直径轴端锁紧。安装时需要注意，开槽的位置必须与螺杆端部的径向销孔完全对正，穿装开口销后需要将开口销的两个支脚分别掰开贴合在螺母的六角侧面上，避免设备运行过程中开口销受振动脱出，同时要保证螺纹啮合长度不小于螺杆公称直径的0.8倍，避免螺纹啮合不足导致的螺纹滑牙、锁紧失效问题。

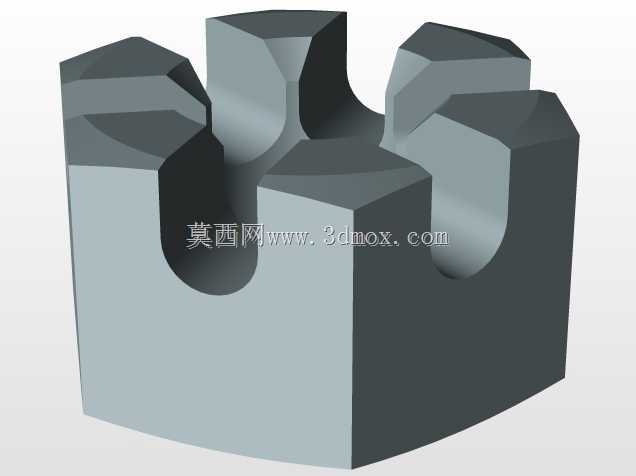

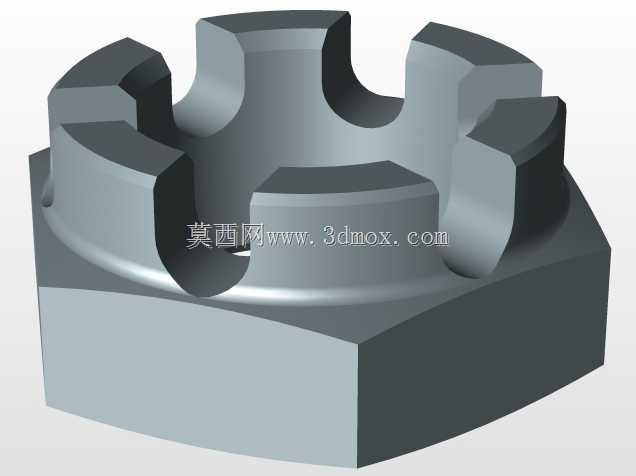

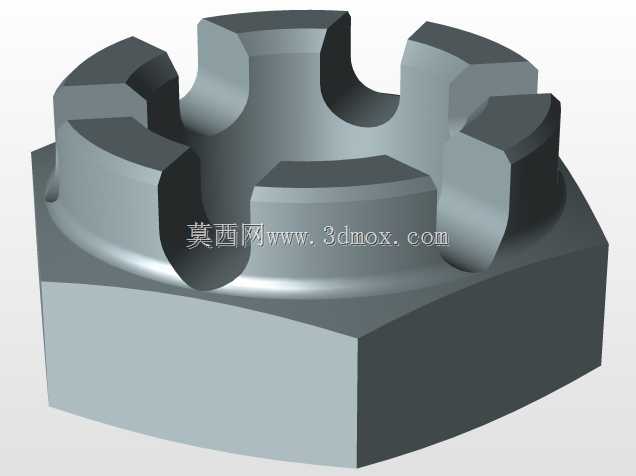

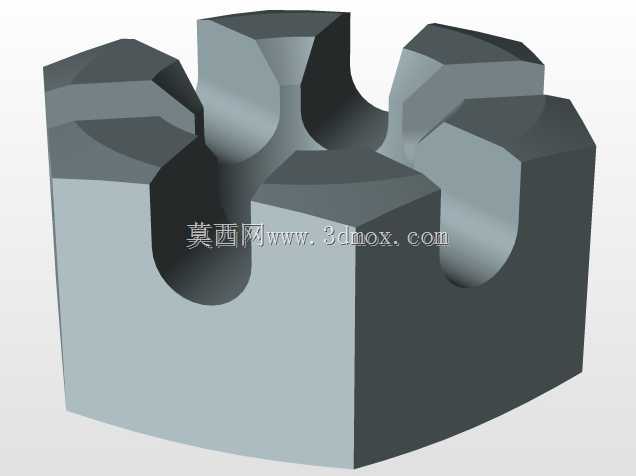

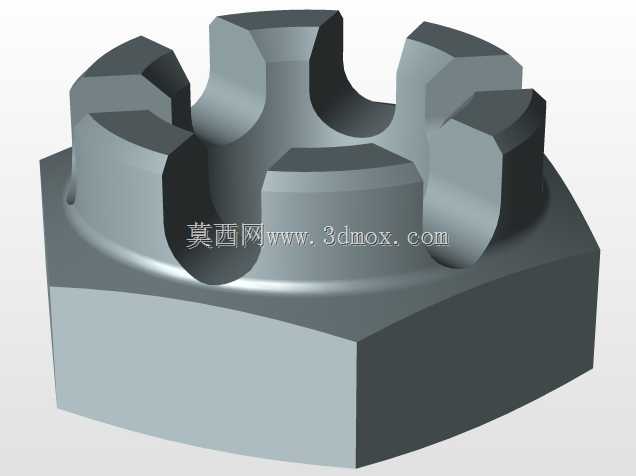

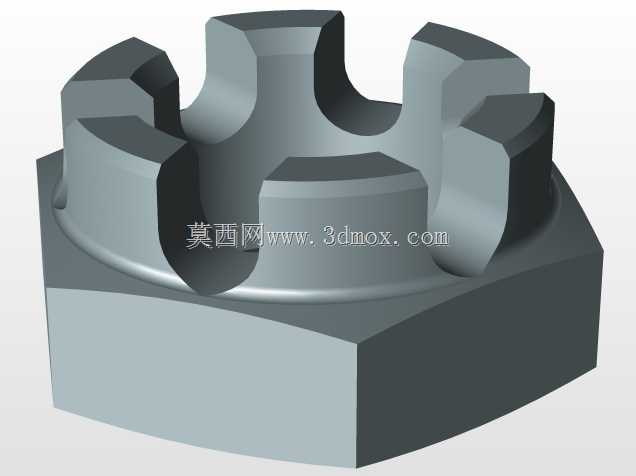

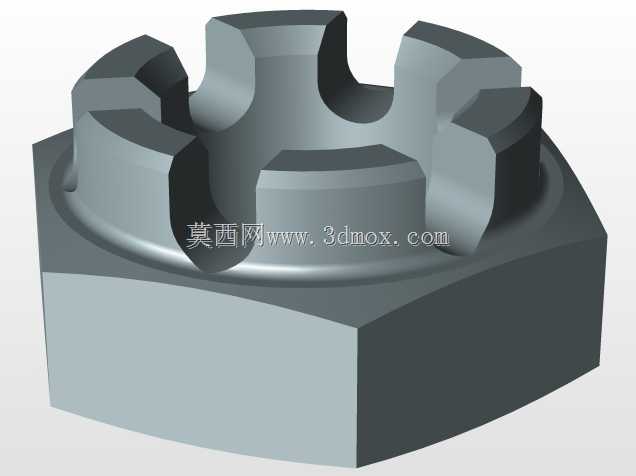

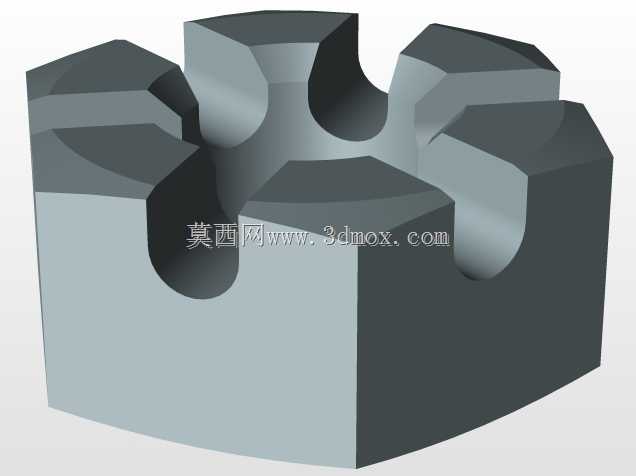

　　在实际建模过程中，这类标准件的建模核心是严格卡准标准公差，尤其是开槽的宽度、深度以及槽的对称度，直接影响后续开口销的装配适配性，如果槽位偏移或者宽度尺寸超差，现场装配时会出现开口销无法穿入、穿装后卡滞的问题。六角面的倒角尺寸也需要严格遵循标准要求，倒角过大容易导致扳手夹持时打滑，倒角过小则会在螺母拧紧时刮伤安装面的防腐涂层。这套模型完整还原了不同规格螺母的细节特征，每个规格的螺纹收尾、槽口边缘的工艺倒角都做了写实还原，能直接用于装配仿真、干涉检查、工程图导出等设计环节，不需要设计人员再逐个核对标准尺寸重复建模，能大幅提升标准件选型与装配设计的效率。在做设备的三维装配仿真时，直接调用对应规格的螺母模型，就能快速验证轴端安装空间是否足够、螺母拧紧后是否会与周边的密封件、轴承端盖等部件发生干涉，提前规避现场装配时才发现的尺寸匹配问题，减少设计迭代的时间成本。
