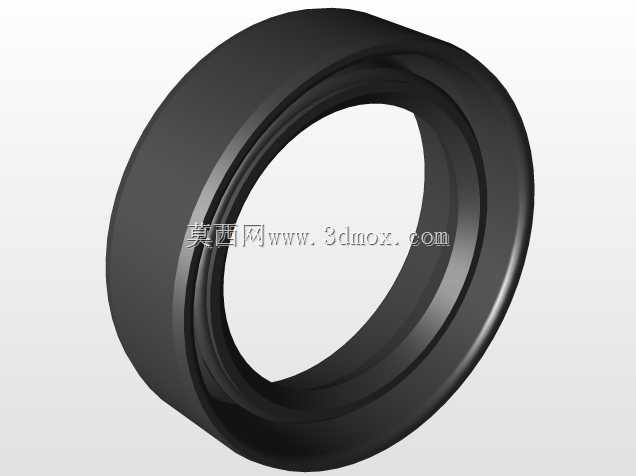

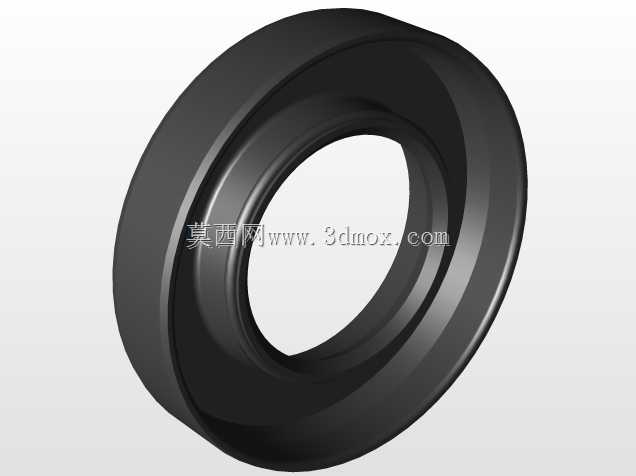

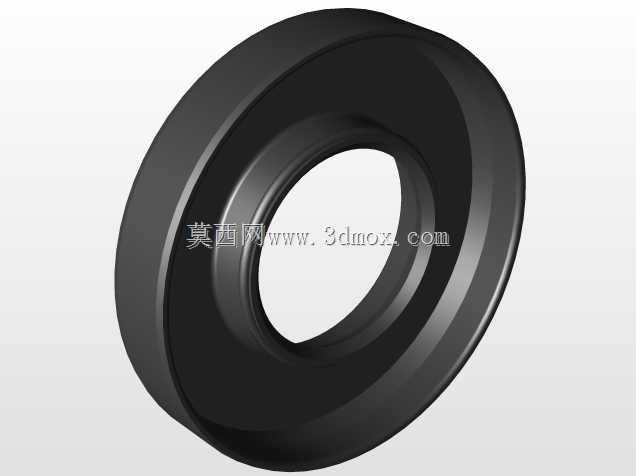

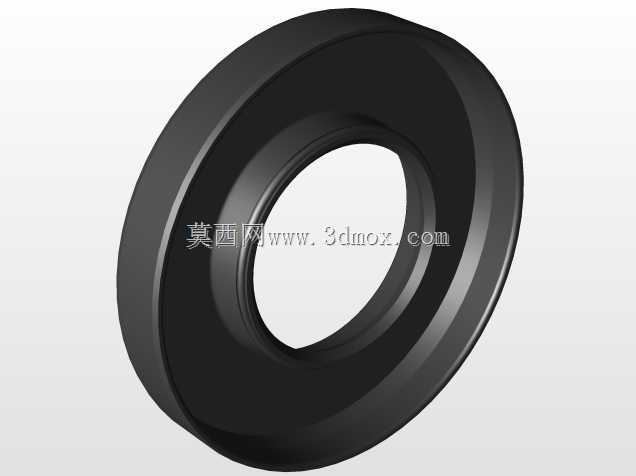

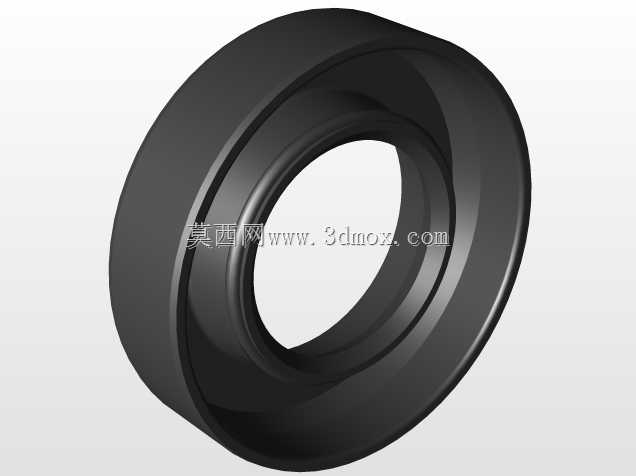

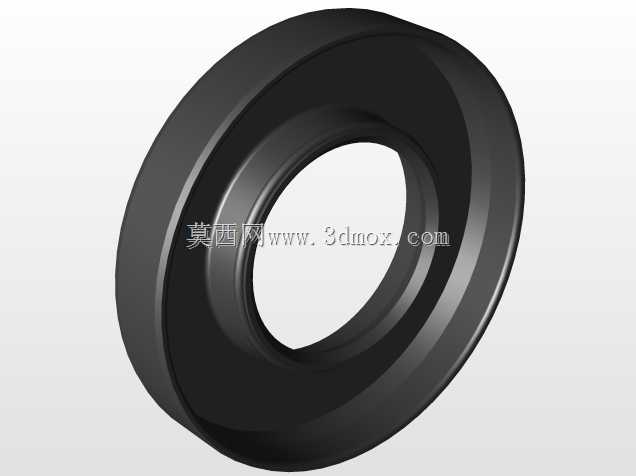

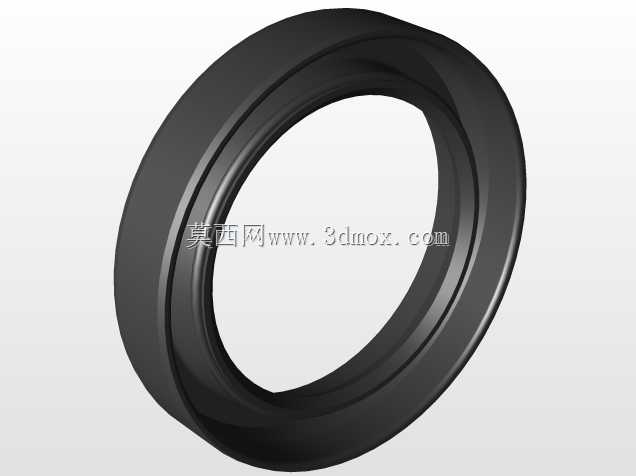

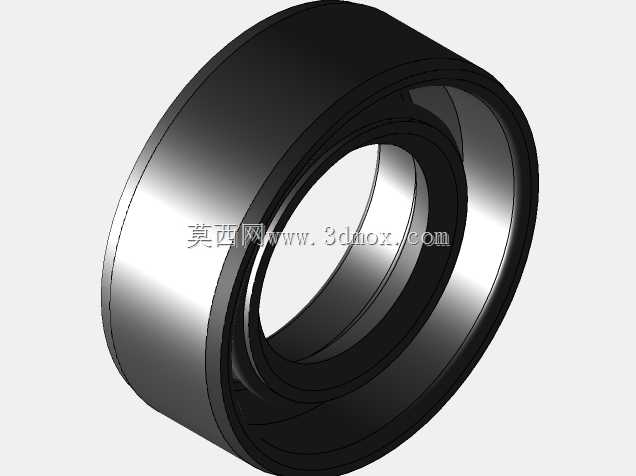

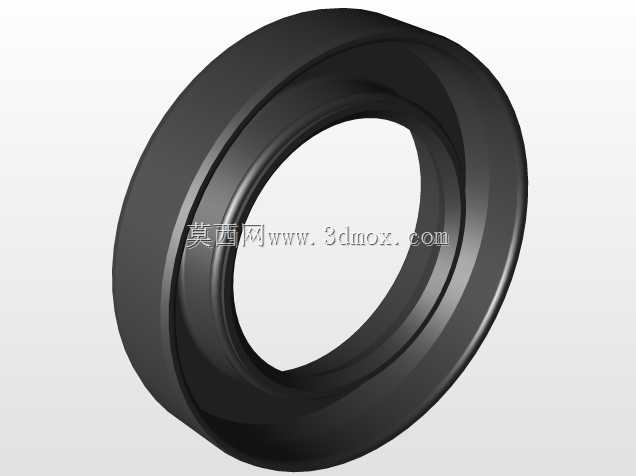

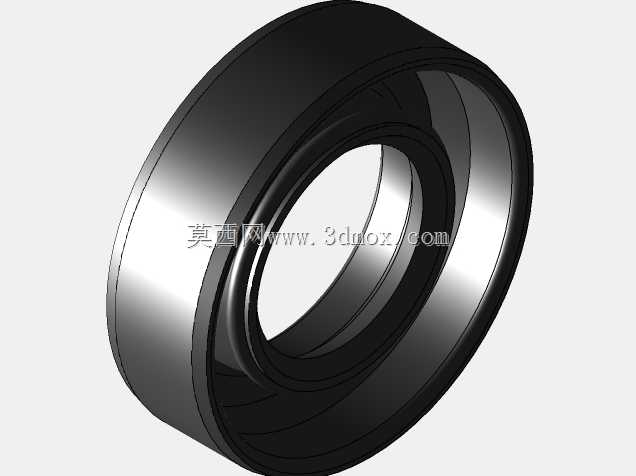

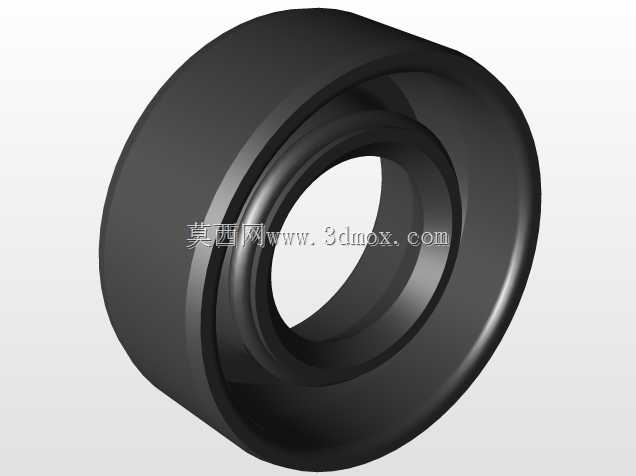

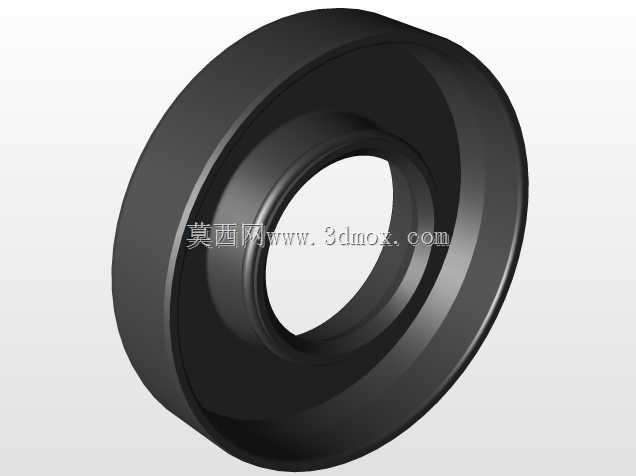

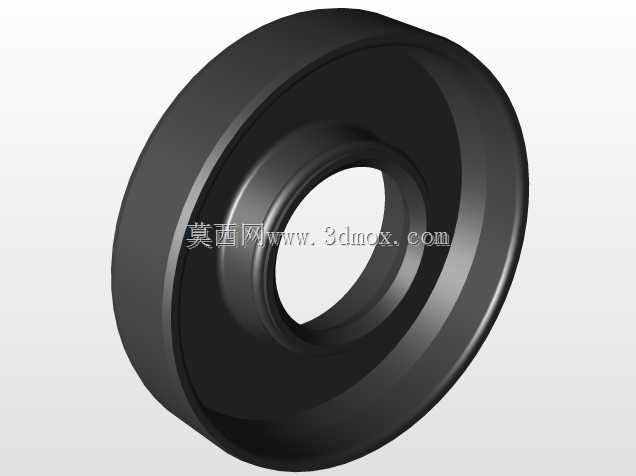

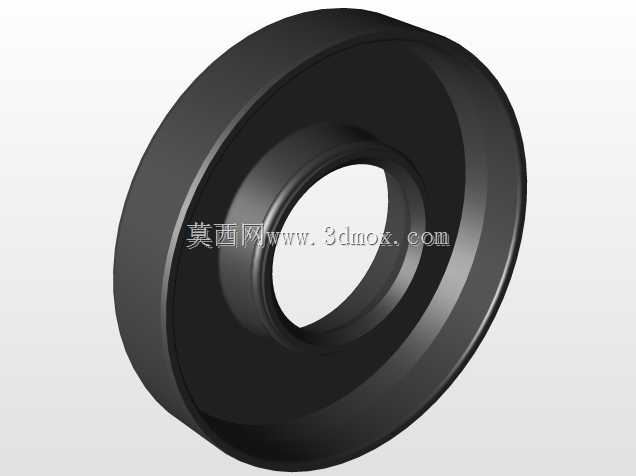

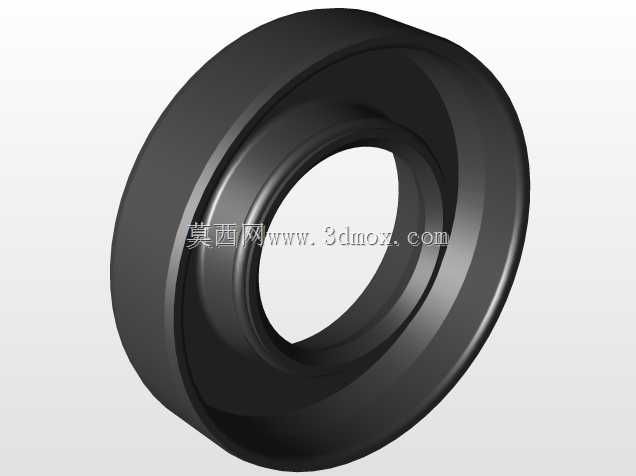

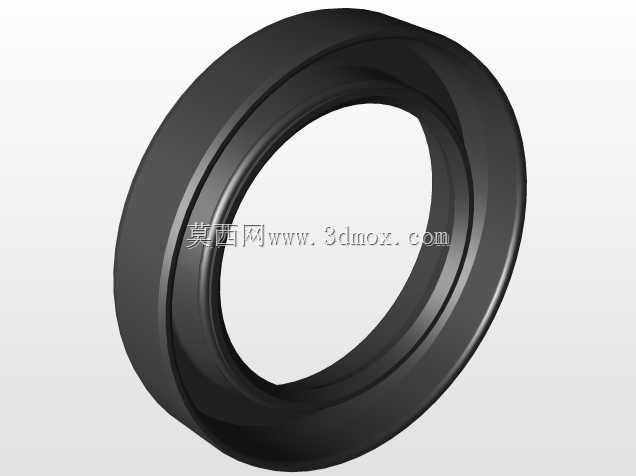

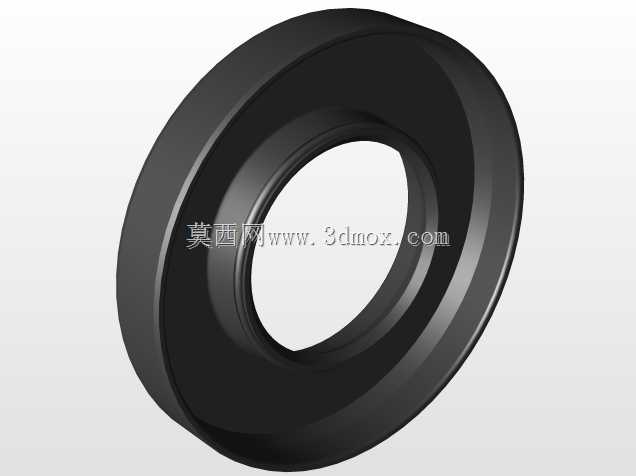

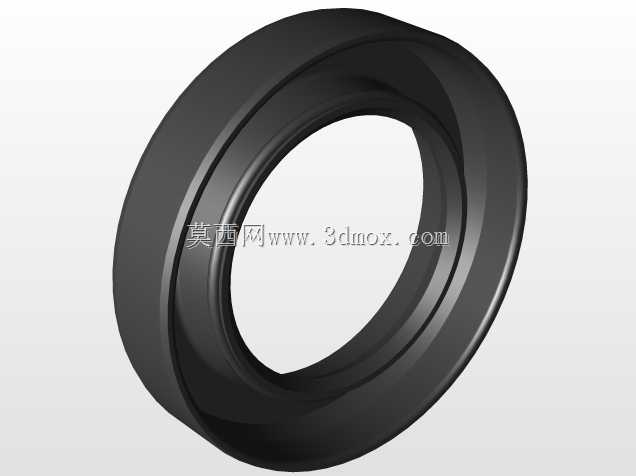

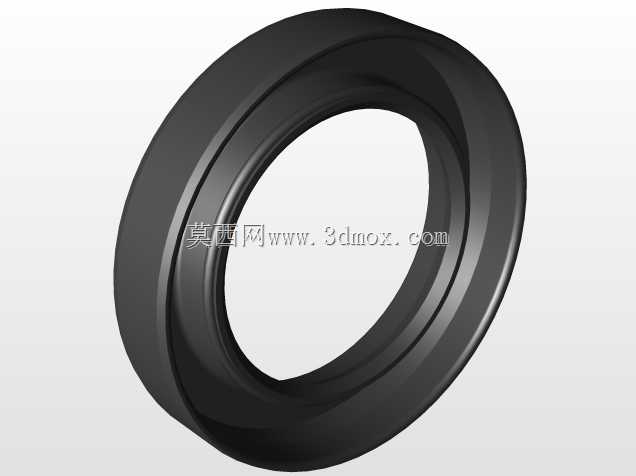

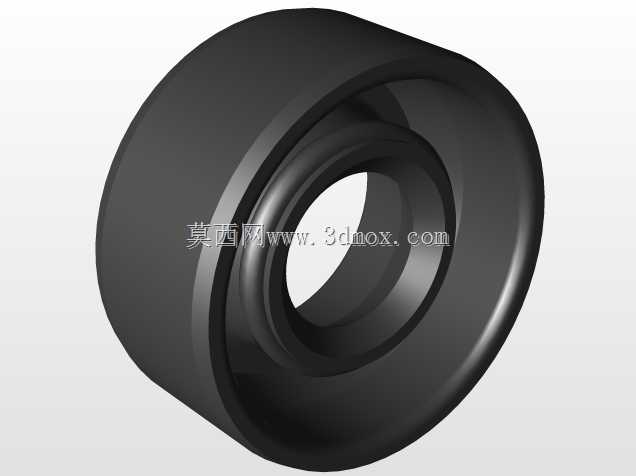

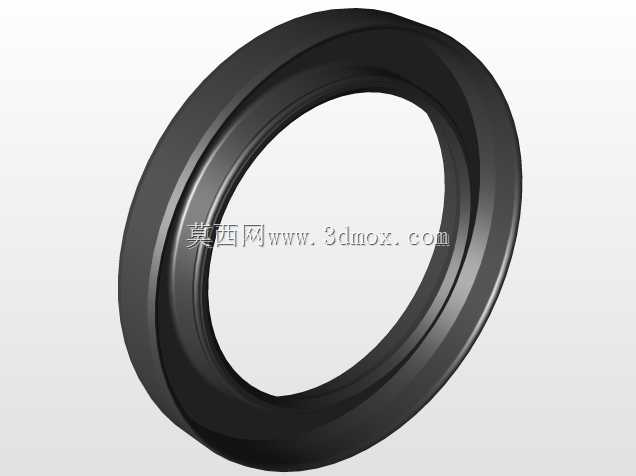

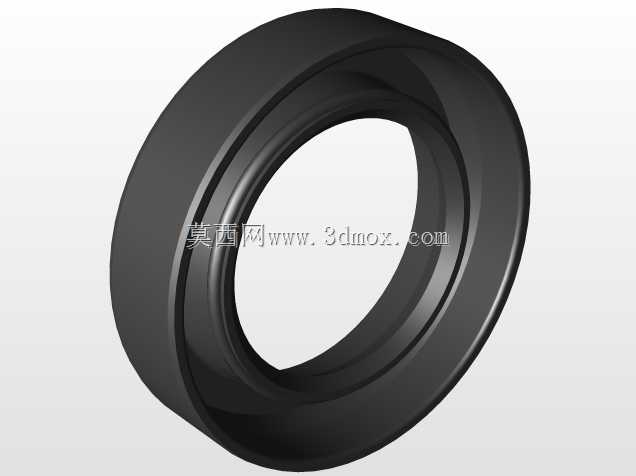

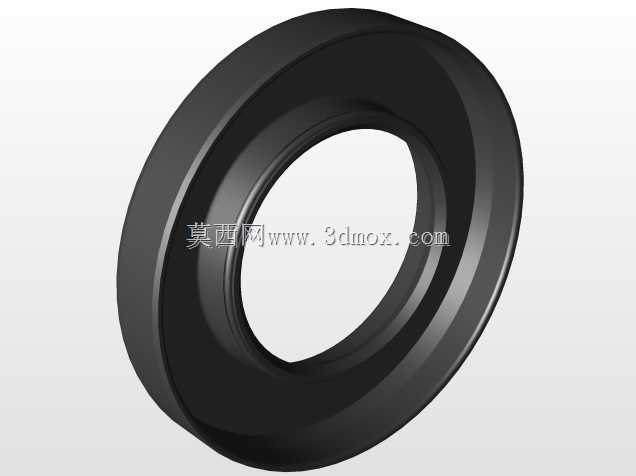

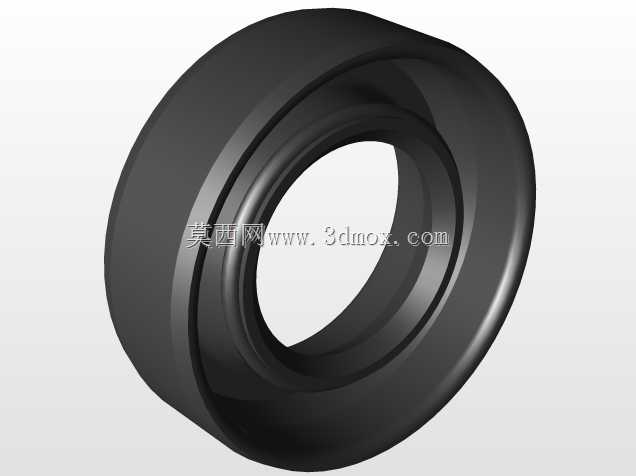

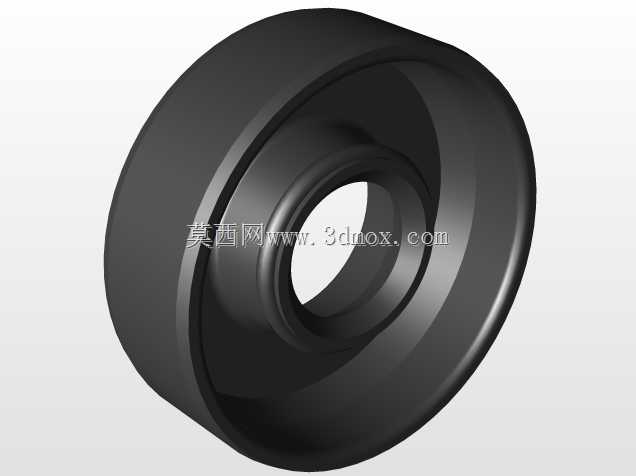

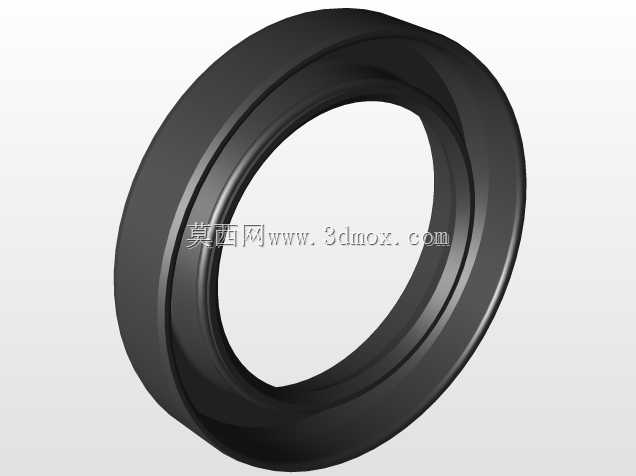

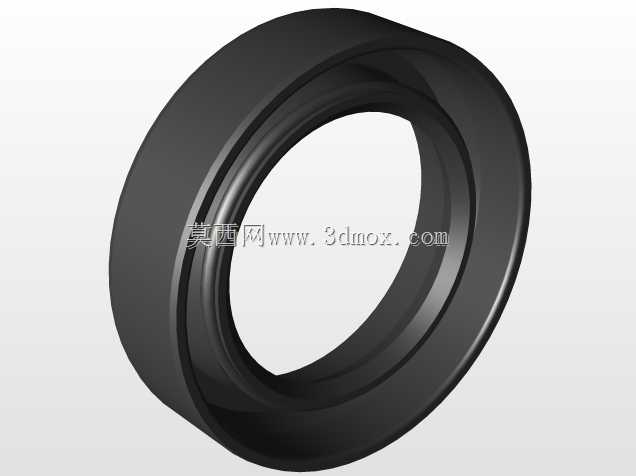

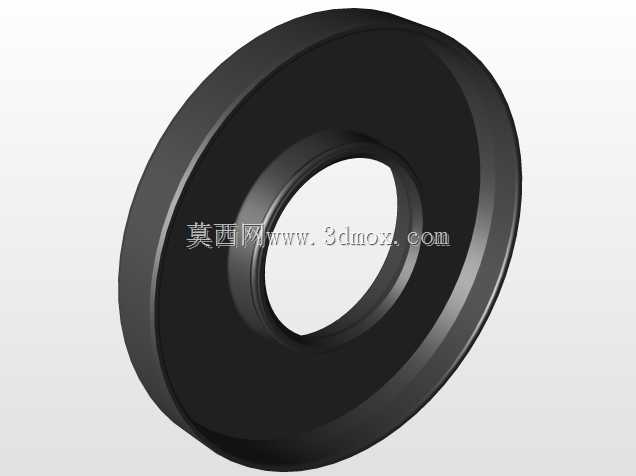

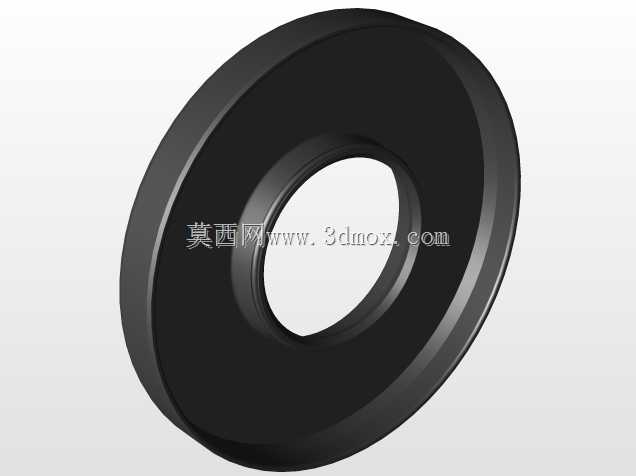

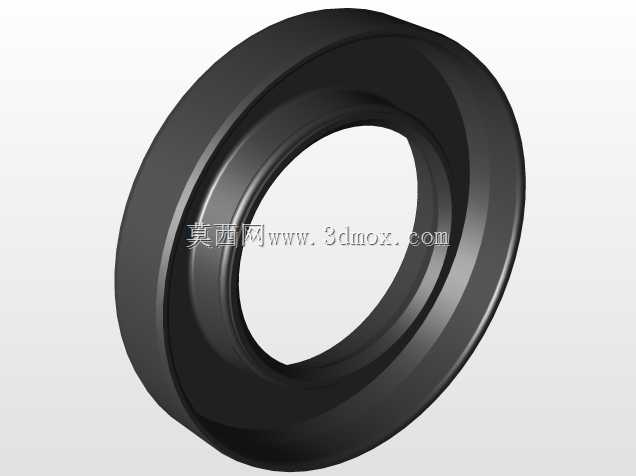

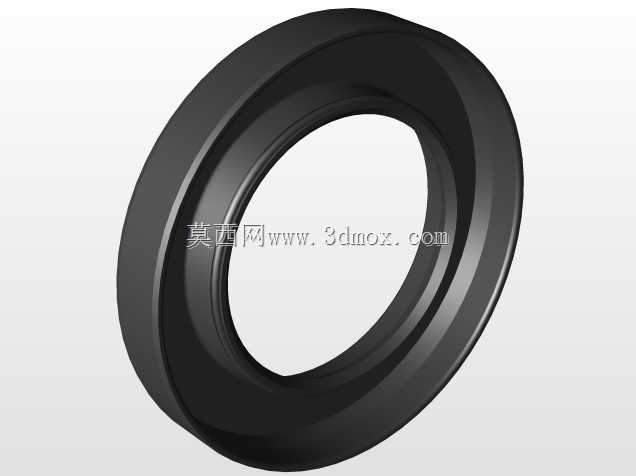

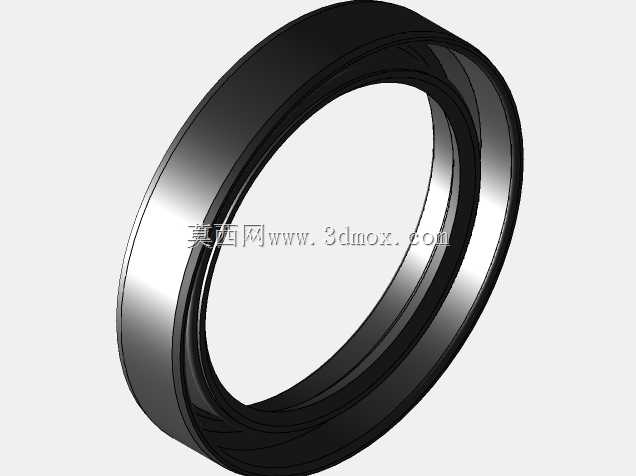

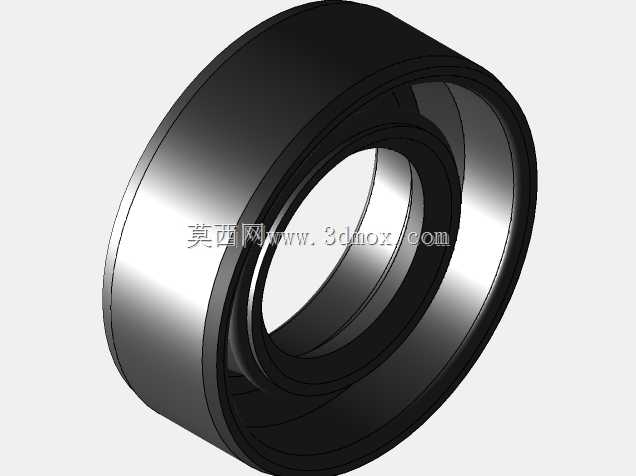

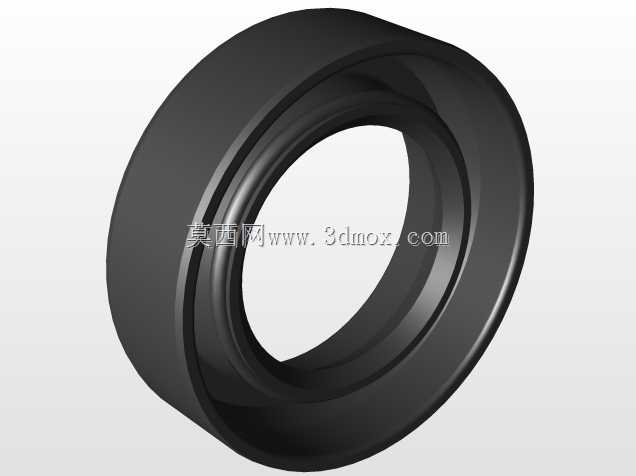

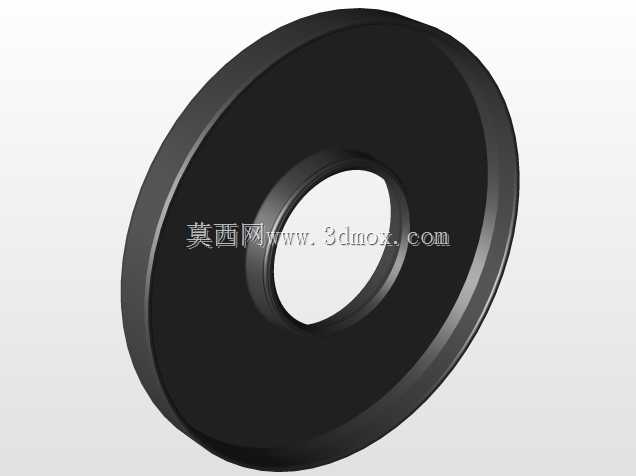

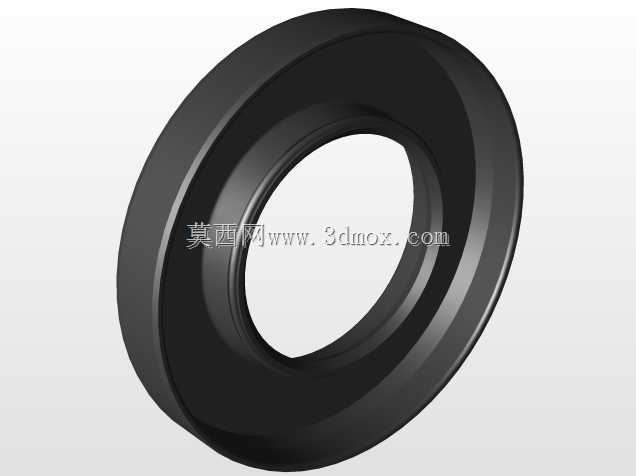

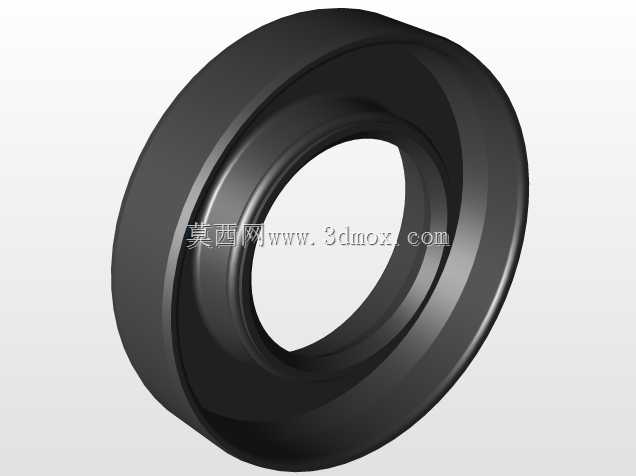

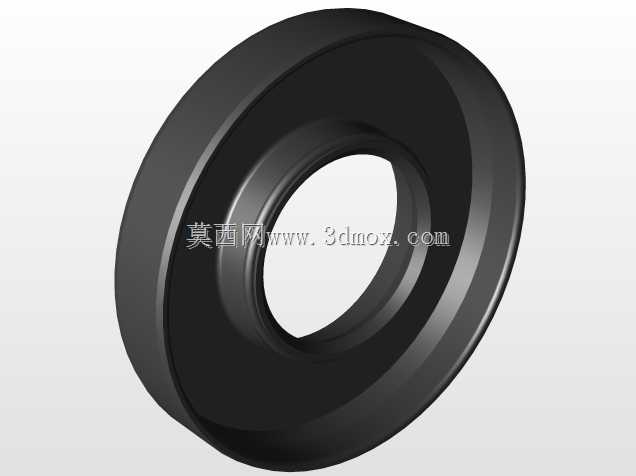

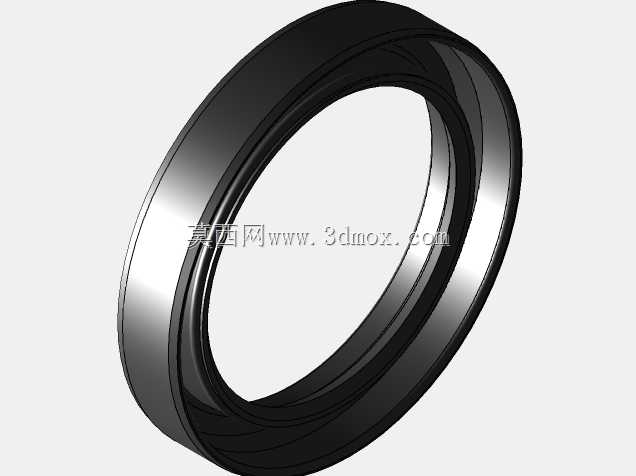

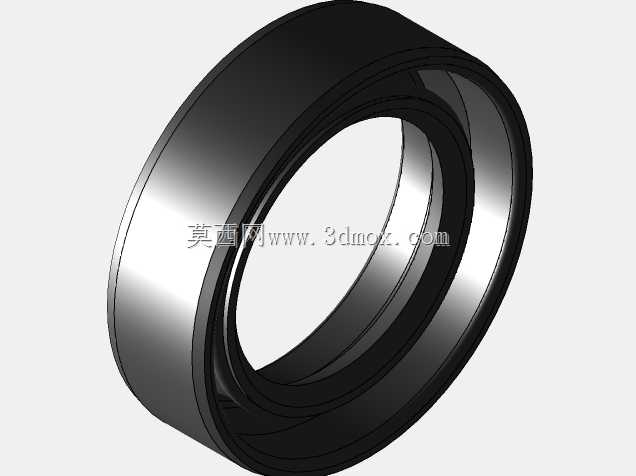

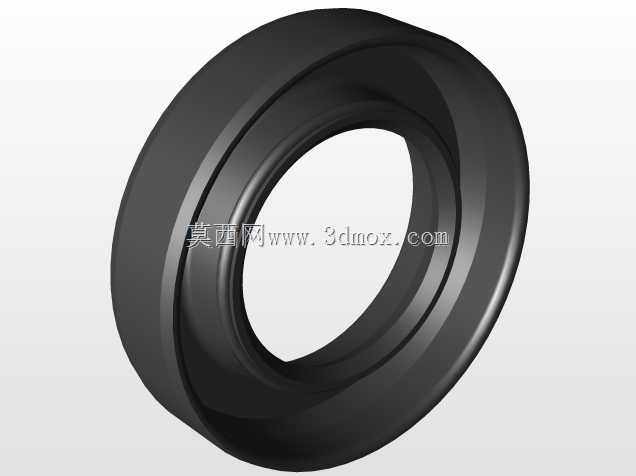

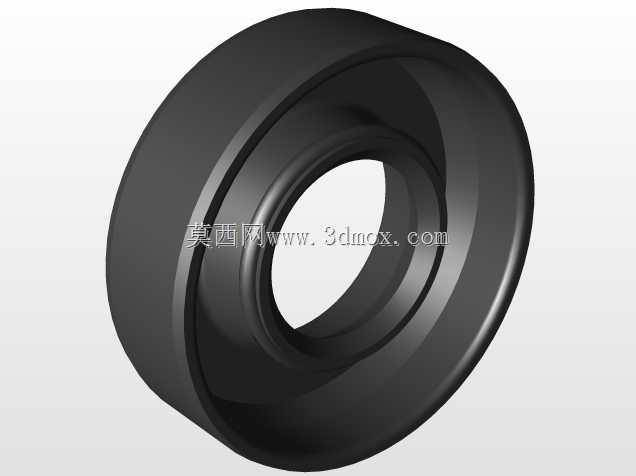

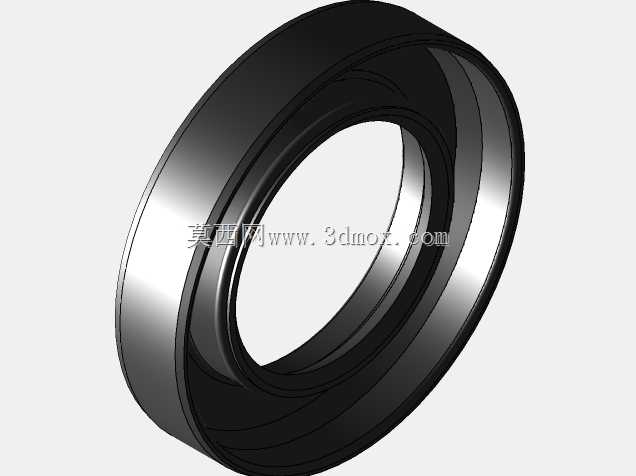

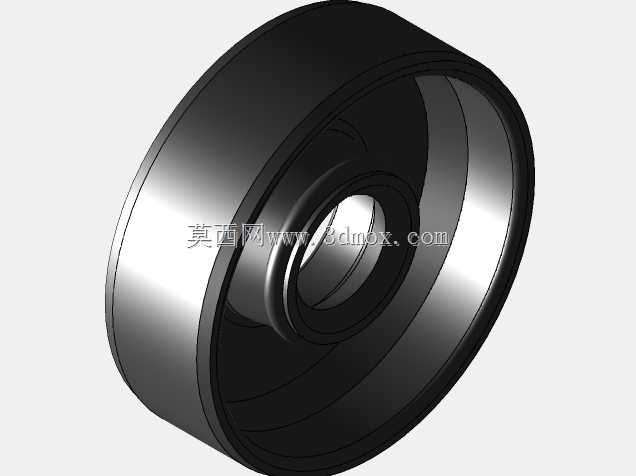

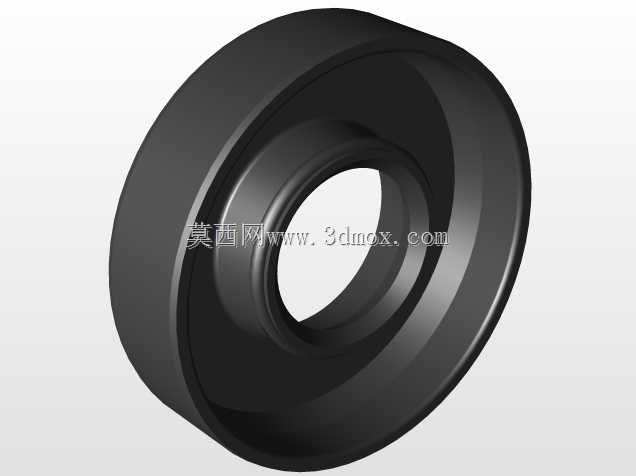

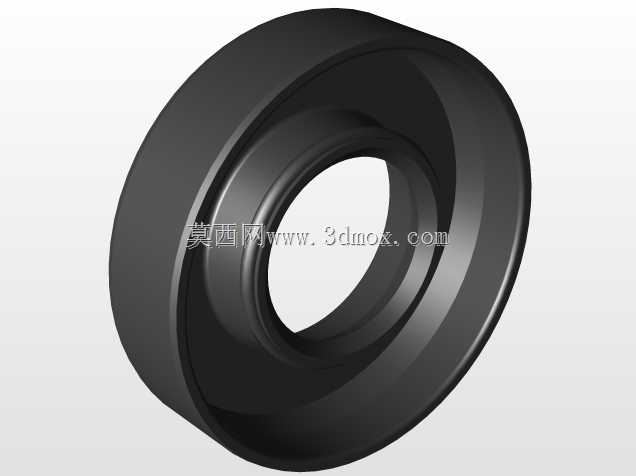

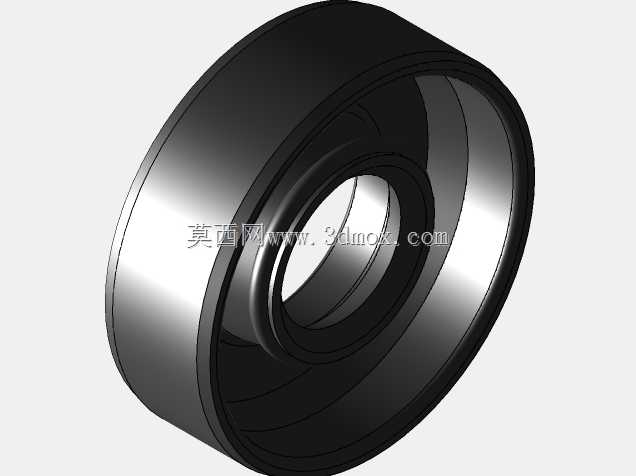

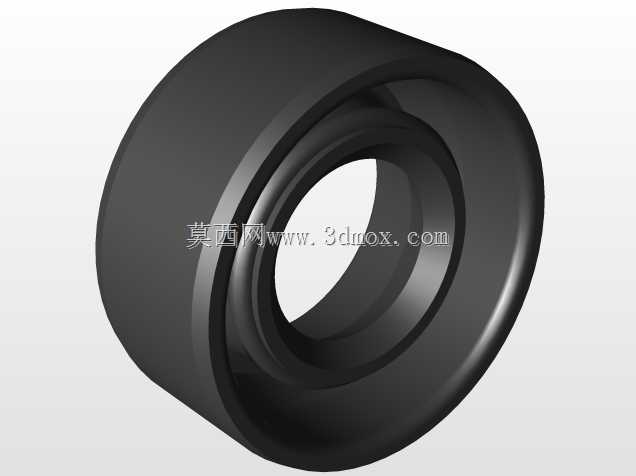

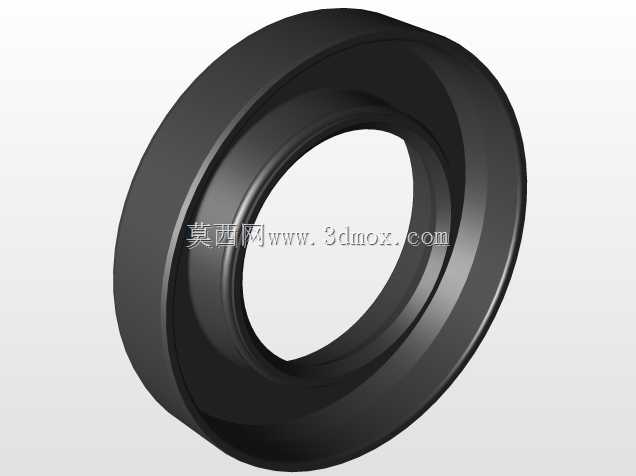

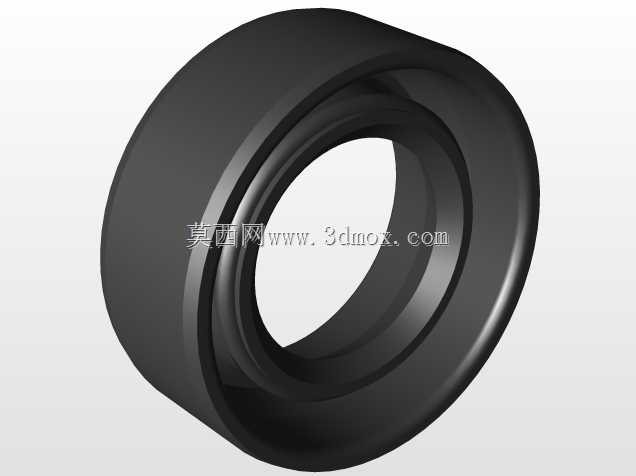

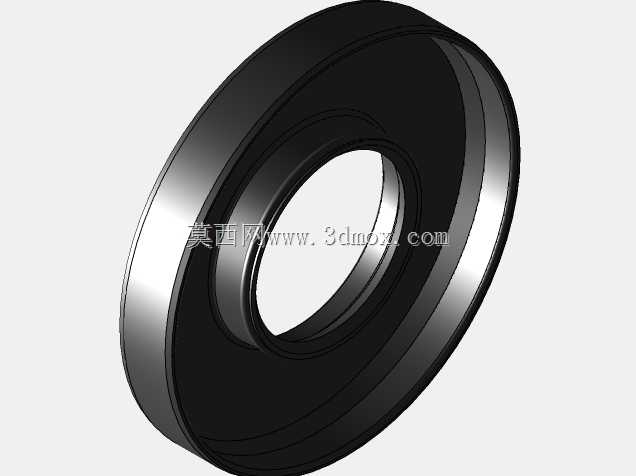

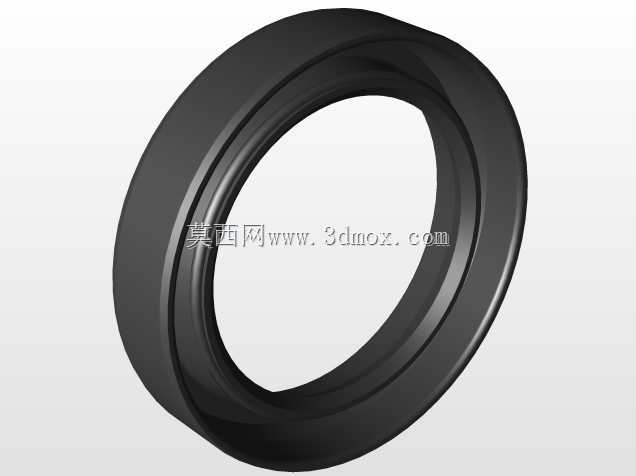

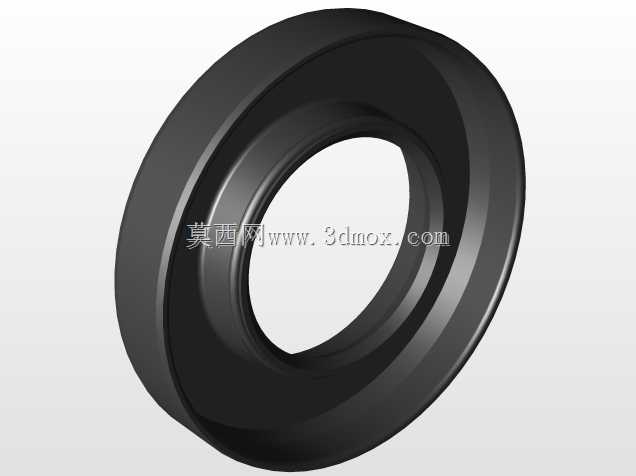

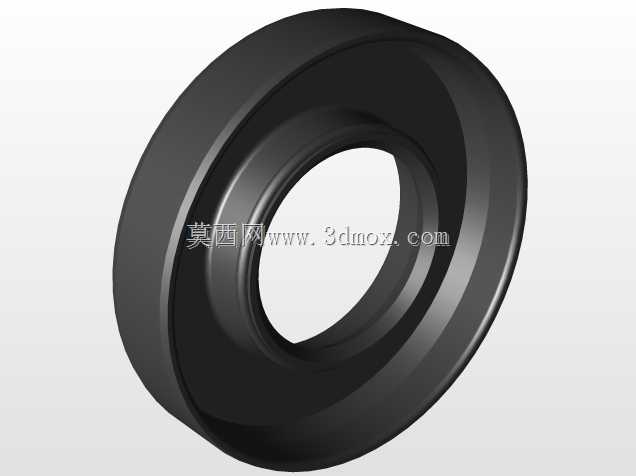

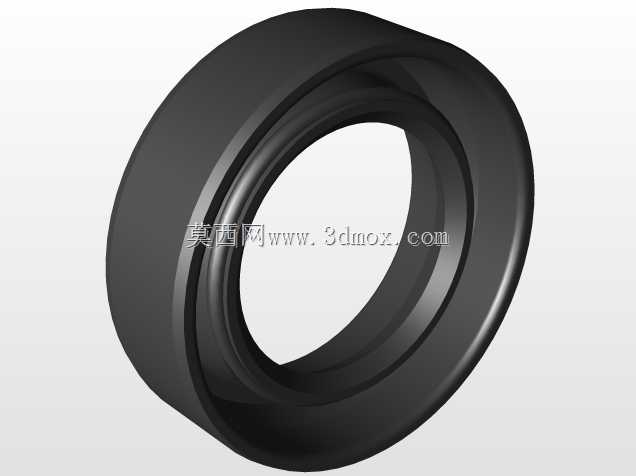

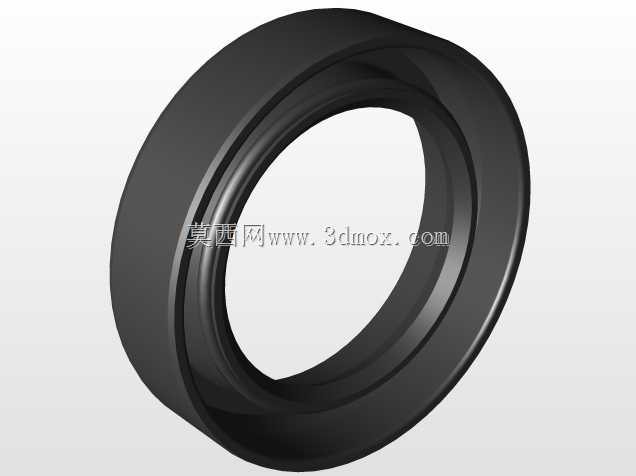

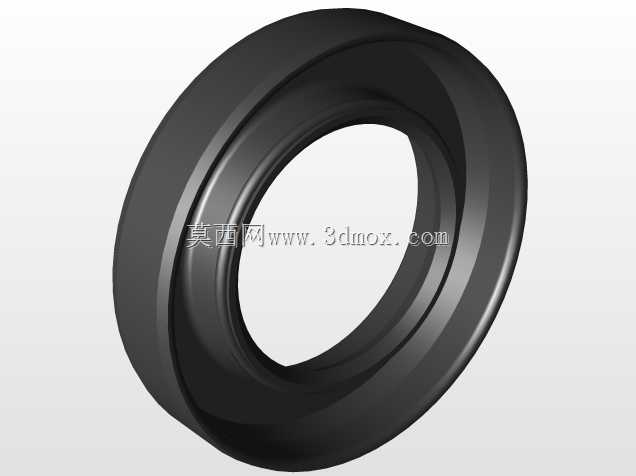

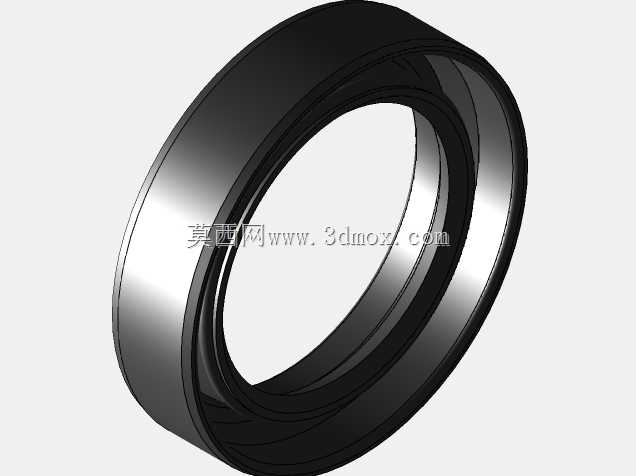

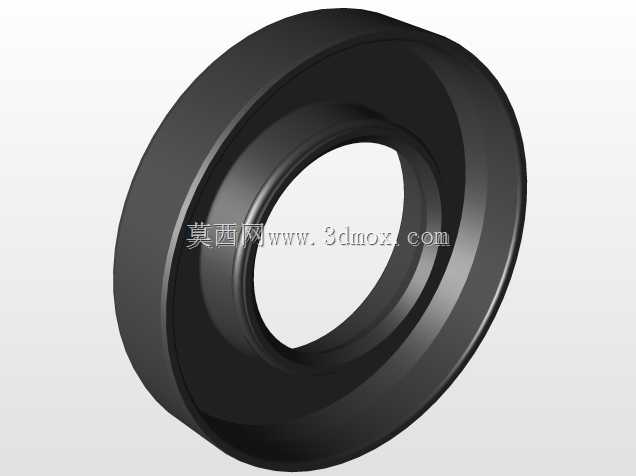

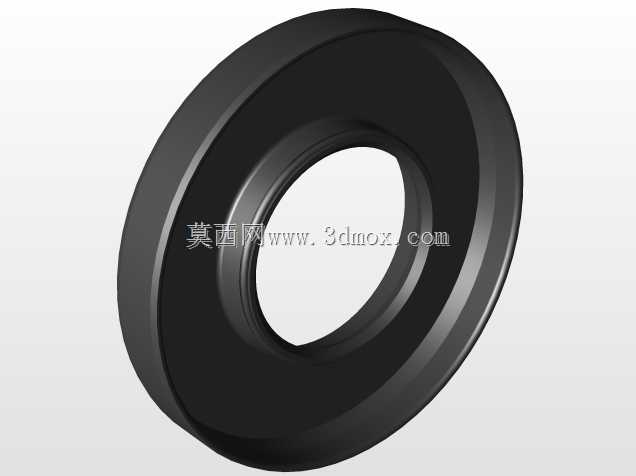

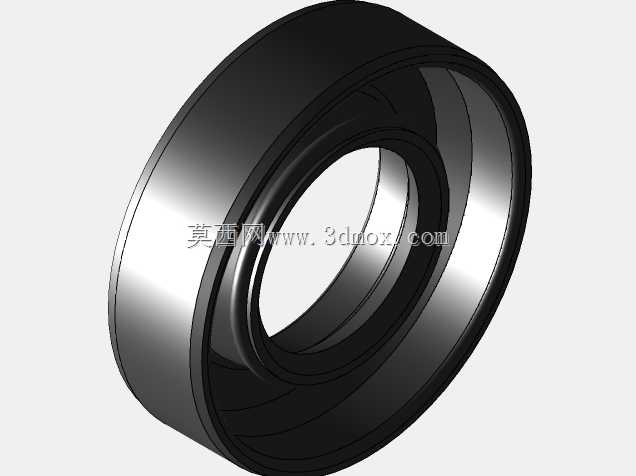

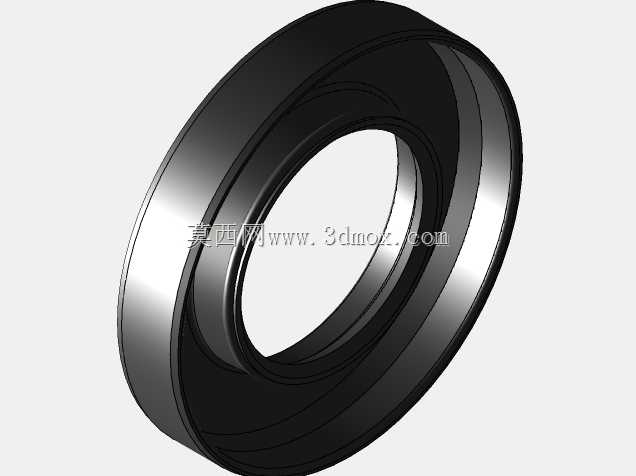

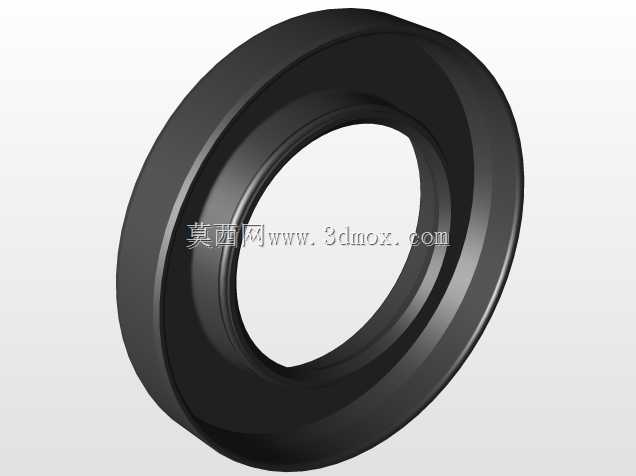

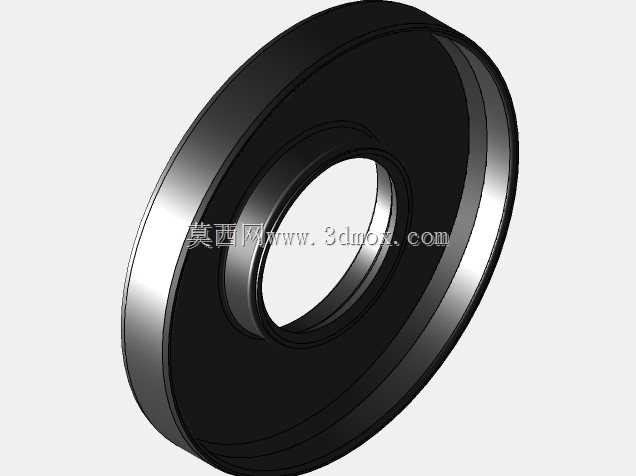

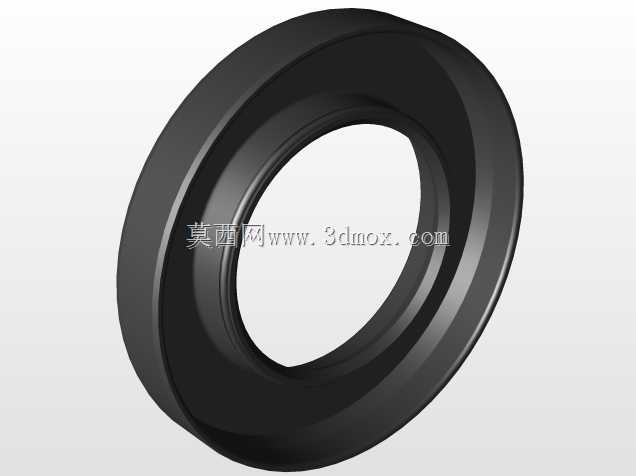

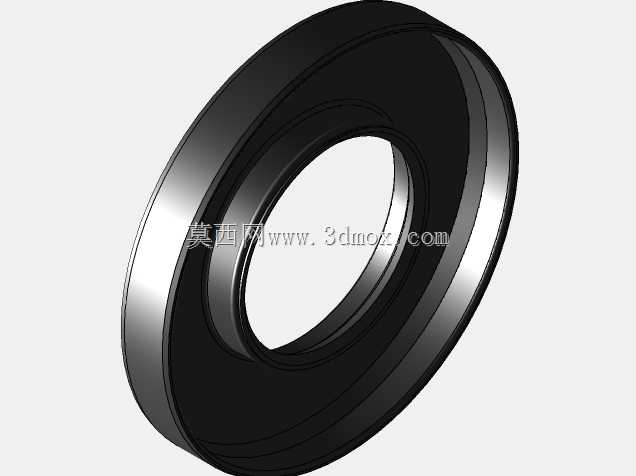

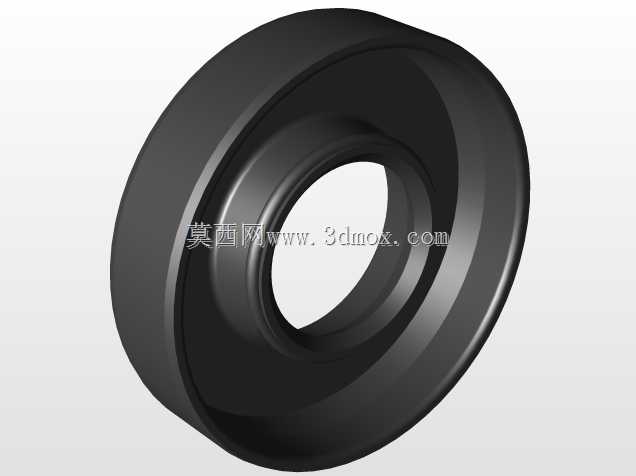

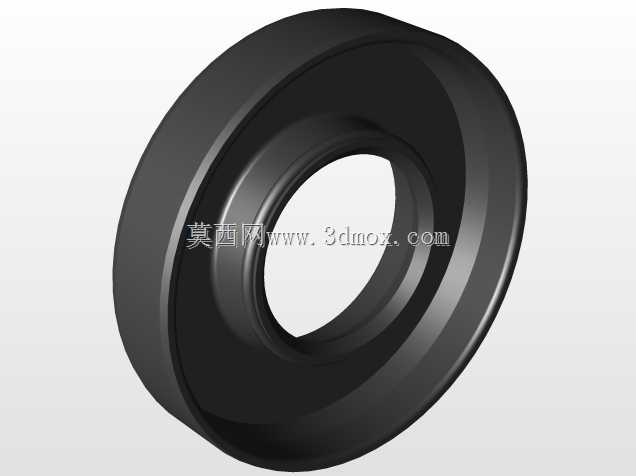

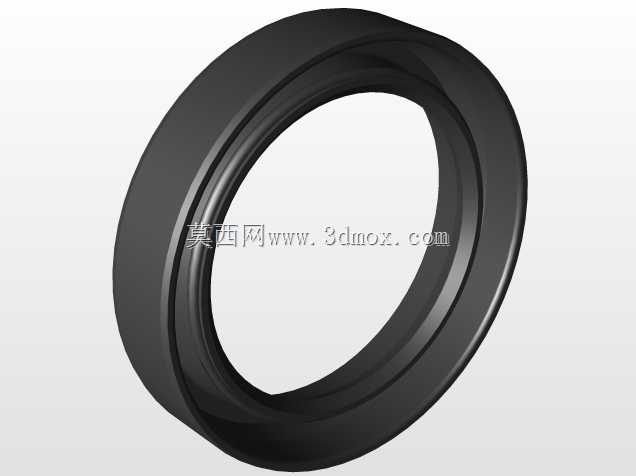

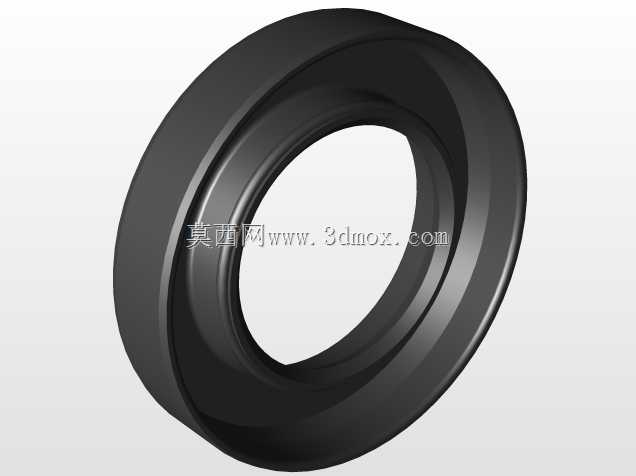

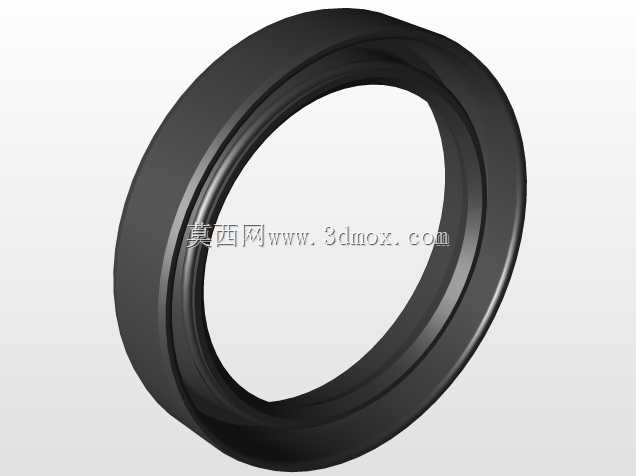

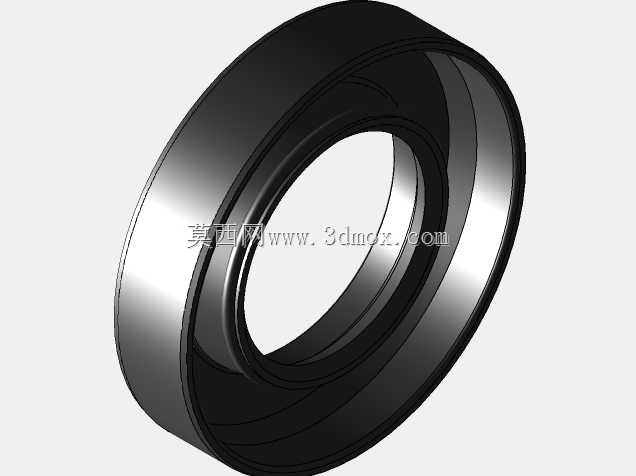

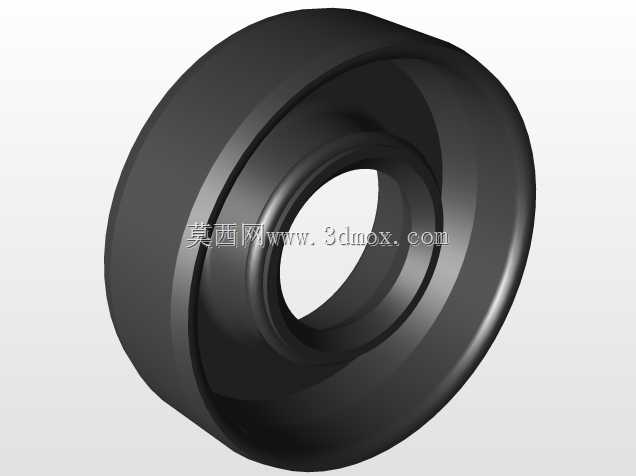

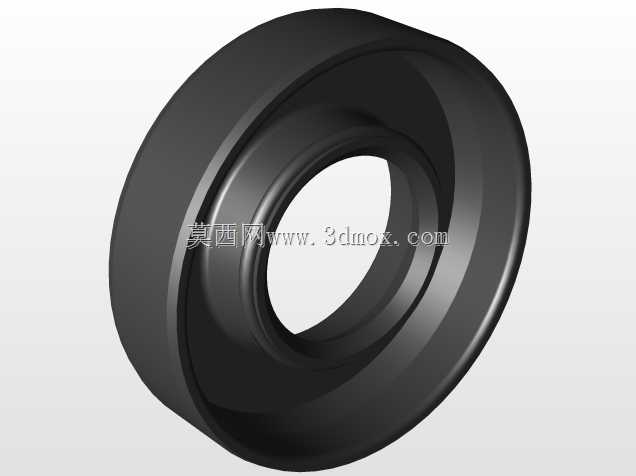

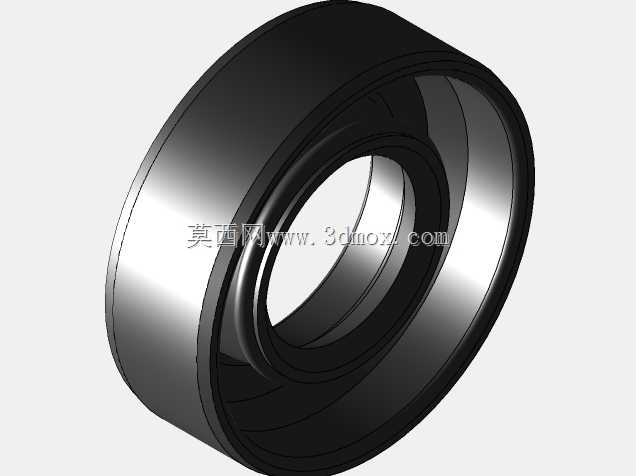

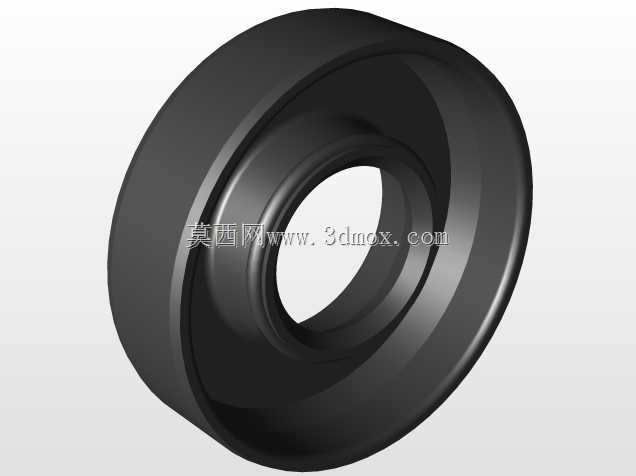

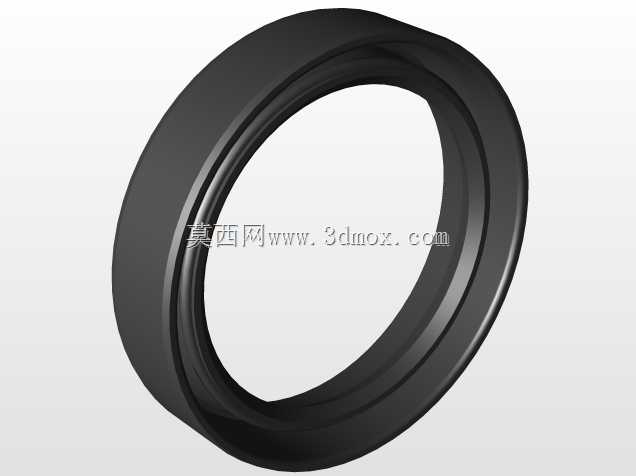

ID6至28系列骨架油封密封件三维结构

　　在各类旋转传动机构的设计环节中，轴端密封的选型与结构匹配直接决定了设备腔体内部润滑介质的留存效率，同时阻挡外界粉尘、水汽、切削碎屑等杂质侵入轴承、齿轮等核心传动副的啮合区域，是设备长期稳定运行不可忽视的基础零部件。这套覆盖ID6到ID28全尺寸段的油封结构，针对小直径回转轴的密封需求做了统一的结构规范，适配从微型气动元件、小型伺服输出轴到常规齿轮箱输入轴、泵类传动轴的多种安装场景，能覆盖绝大多数轻载、中速旋转轴的径向密封需求。从结构设计逻辑来看，这类油封采用典型的外圆刚性骨架内嵌、唇口弹性贴合的结构形式，金属骨架作为整个密封件的刚性支撑，在压入安装座孔的过程中能保证整体不发生过度形变，外圆与安装孔的过盈配合设计，能杜绝密封件外圈与座孔之间出现静态泄漏间隙；唇口部分的接触式密封结构，依靠唇口自身的弹性抱紧力与转轴外圆面形成连续的环形密封带，在转轴旋转过程中，唇口与轴面之间会形成一层极薄的动态油膜，既保证相对运动过程中的润滑减磨，避免唇口过早磨损，又能阻断润滑介质的外泄通道。在实际选型匹配过程中，首先要确认安装座孔的内径尺寸与油封外径的过盈量，通常金属骨架外径与座孔的过盈量控制在0.1-0.25mm区间，过盈量过小会导致外圈静密封失效、油封随轴转动，过盈量过大则会造成压装困难、骨架变形挤压唇口导致偏心磨损。其次要匹配转轴的外径尺寸，唇口与轴的接触抱紧力需要根据转速做适配调整，转速越高的工况，唇口的过盈量需要适当降低，

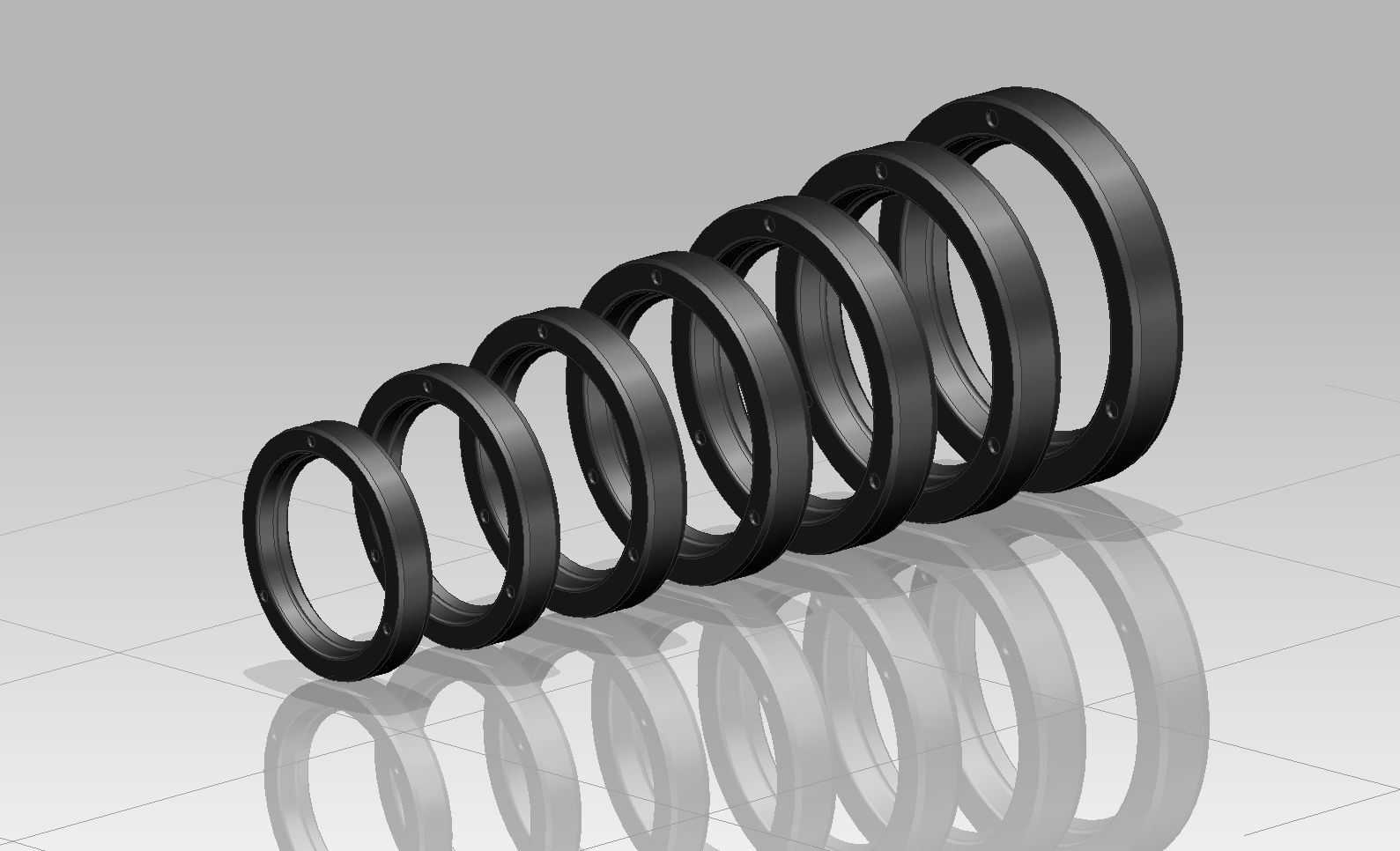

　　避免高速摩擦产生的热量加速唇口橡胶老化，同时转轴的表面粗糙度需要控制在Ra0.8-Ra1.6区间，表面过于粗糙会刮伤唇口加速磨损，过于光滑则不利于油膜形成，容易出现干磨泄漏。这套全系列油封的安装轴向尺寸做了统一的比例规范，不同内径规格的油封，其轴向宽度、唇口位置、骨架厚度都按照轴径大小做了等比例缩放，设计人员在做密封槽结构设计时，只需要根据选定的轴径匹配对应规格的油封，就能直接调用对应的安装边界尺寸，不需要逐个核对不同厂商的非标尺寸差异，能大幅缩短传动端密封结构的设计周期。在实际设备应用场景中，这类小尺寸油封常出现在小型齿轮马达的输出轴端、微型水泵的转轴密封、气动旋转接头的动密封位、小型减速机的输入轴密封，

　　甚至部分精密仪器的旋转调节轴位，不同工况下可以根据接触介质的特性调整唇口的材质，比如接触矿物齿轮油的场景选用常规丁腈橡胶材质，接触高温介质的场景选用氟橡胶材质，接触水基介质的场景选用耐水解的聚氨酯材质，而骨架部分的结构尺寸完全通用，不需要调整安装槽的加工参数。从建模精度来看，这套结构还原了油封的真实装配状态，包括骨架的卷边结构、唇口的倒角过渡、防尘唇的辅助密封结构，设计人员在做三维装配干涉检查时，可以直接将模型调入装配体，核对油封与转轴、端盖、轴承的位置关系，避免出现安装间隙不足、唇口与轴肩干涉、压装行程不够等常见设计问题。很多新手设计人员在做密封结构设计时，往往只关注轴径和孔径的匹配，忽略了油封安装时的导入倒角设计，

　　如果座孔的压入端没有做15-30度的导入倒角，压装过程中很容易刮伤油封外圈的橡胶层，甚至造成骨架变形，导致安装后出现早期泄漏；同时转轴的装入端也需要做相应的倒角引导，避免轴端的锐边划伤唇口密封面，这些细节在三维模型的结构匹配中都能直观体现，帮助设计人员在出工程图阶段就完善对应的结构要求，减少后续加工装配环节的出错概率。另外，这类油封的唇口通常会配套环形弹簧箍紧结构，在唇口出现轻微磨损时，弹簧的张紧力可以自动补偿唇口的磨损量，延长密封件的使用寿命，模型中也还原了弹簧槽的位置与尺寸，方便设计人员核对弹簧的安装空间，避免相邻零件挤压弹簧导致唇口抱紧力异常。在做设备维护的结构设计时，也可以通过这套模型预留油封的拆卸空间，在端盖位置预留对应的拆卸缺口，避免后期更换油封时需要完全拆解整个传动机构，降低设备的维护成本。
