全规格骨架油封密封件三维结构

　　骨架油封是旋转轴部位最常见的接触式密封元件，广泛布置在变速箱、液压泵、电机端盖、减速器、曲轴输出端、轮毂轴腔以及各类带润滑油浴的传动箱体上，核心作用是把腔体内部的润滑油脂封闭在啮合与轴承运转区域，同时阻挡外界粉尘、泥水、切削碎屑和清洗液顺着旋转轴间隙侵入。现场拆检中很多轴承早期点蚀、齿轮油乳化失效，根源并不在载荷计算，而是轴端密封选型不对、唇口过盈量失配或者安装腔倒角没处理好，导致密封在几千小时内就出现唇口翻边、弹簧脱落和跟转漏油。

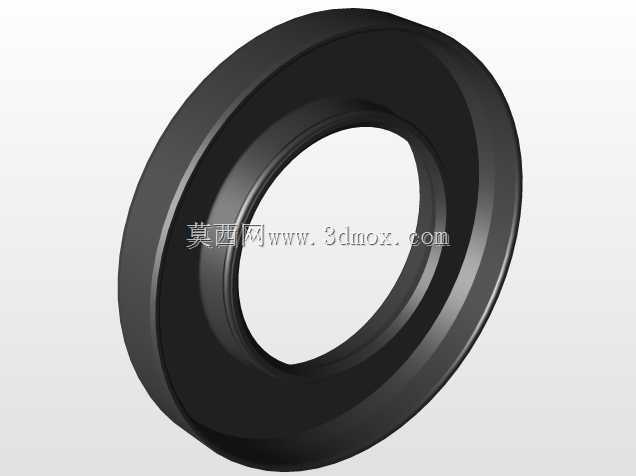

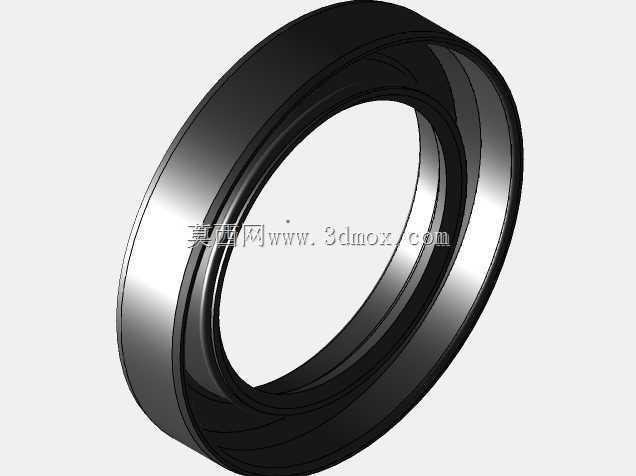

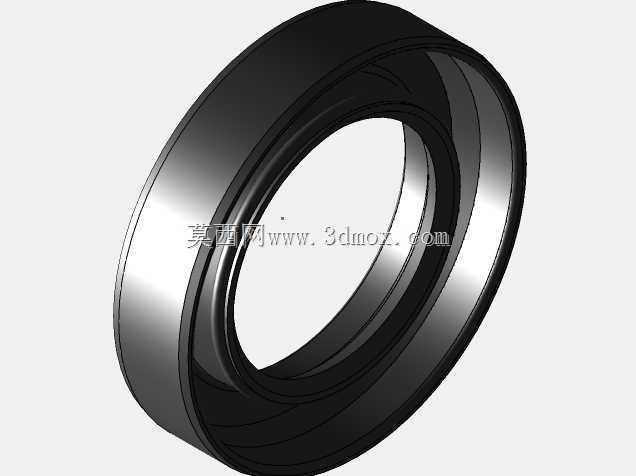

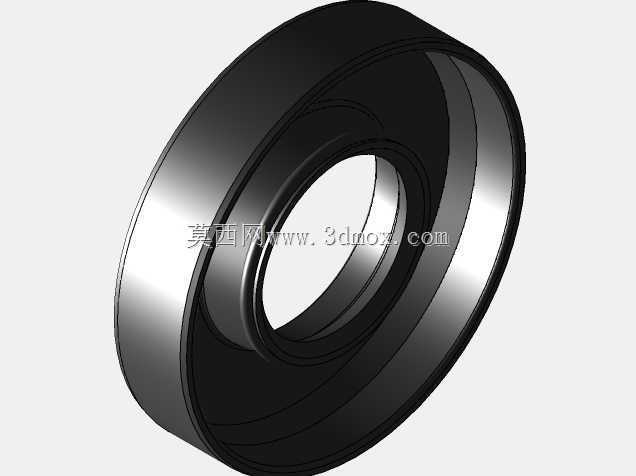

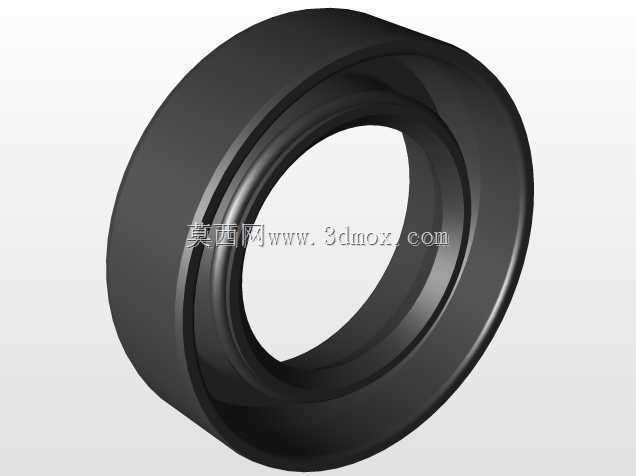

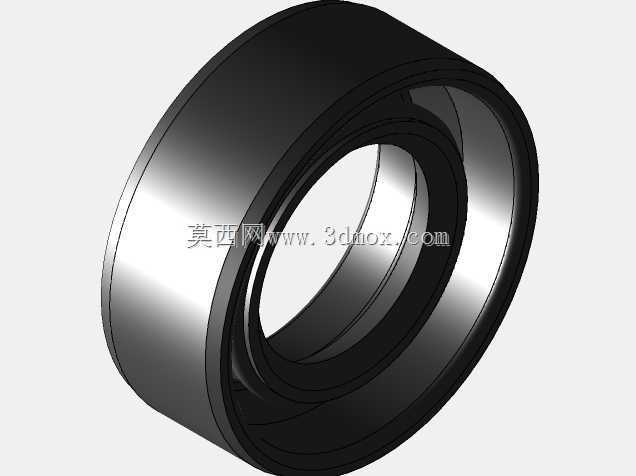

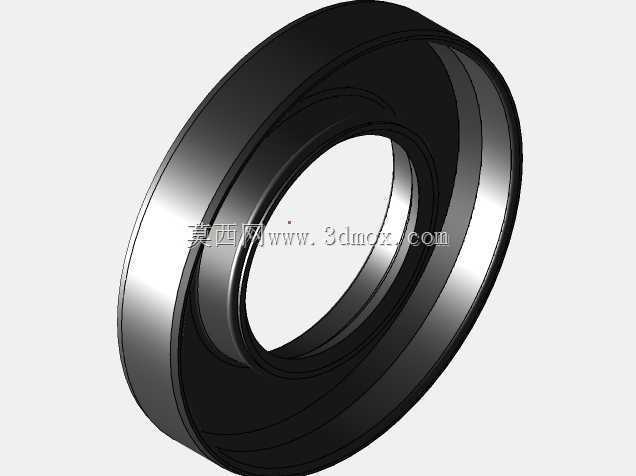

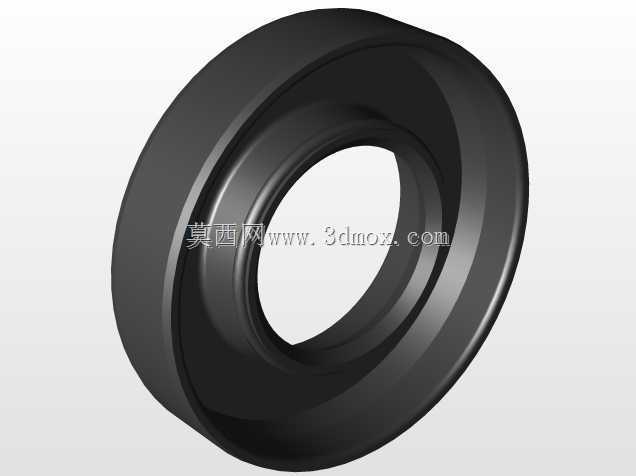

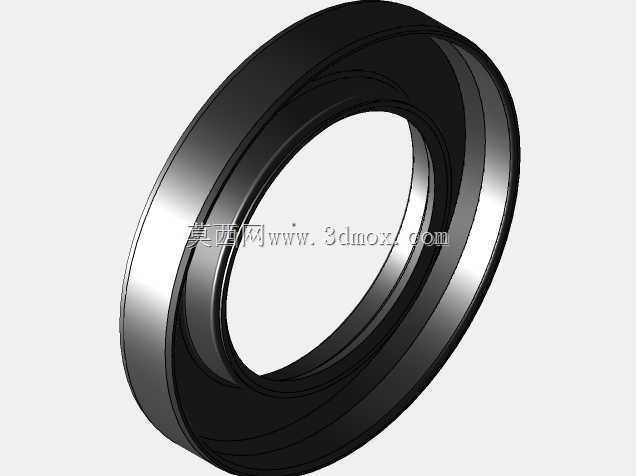

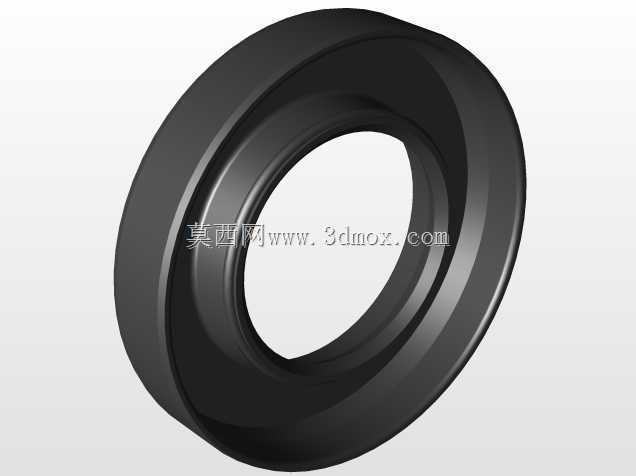

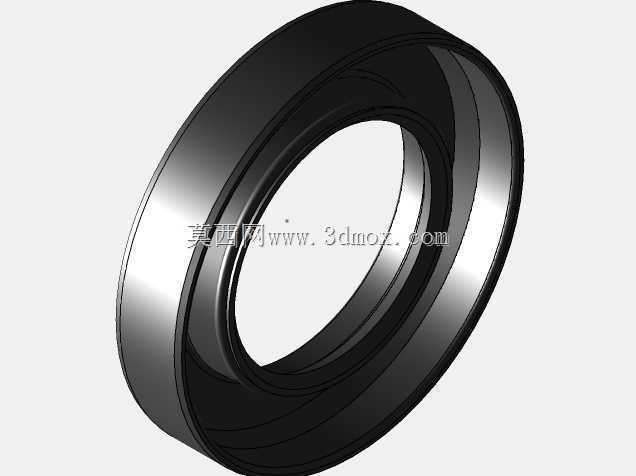

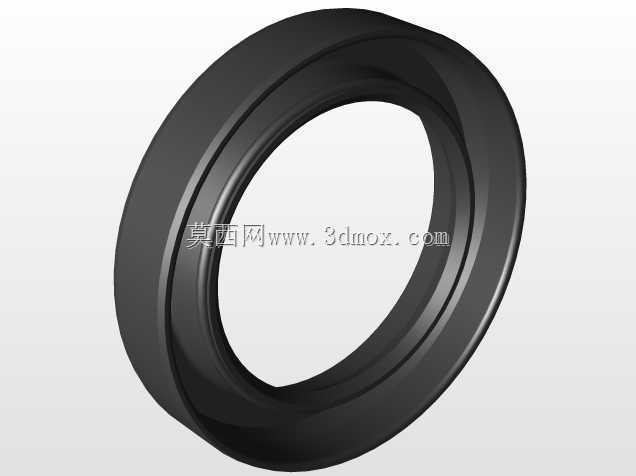

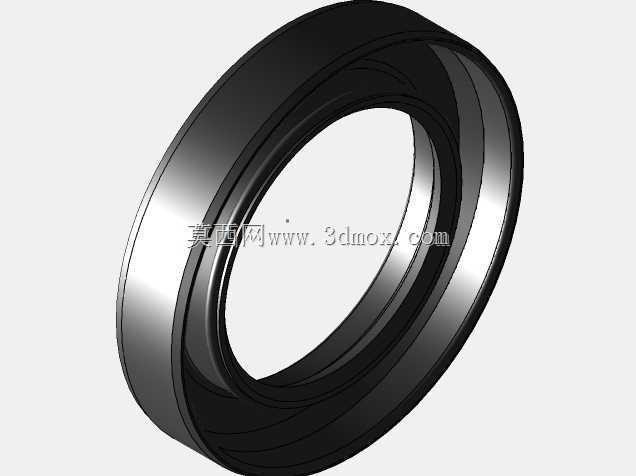

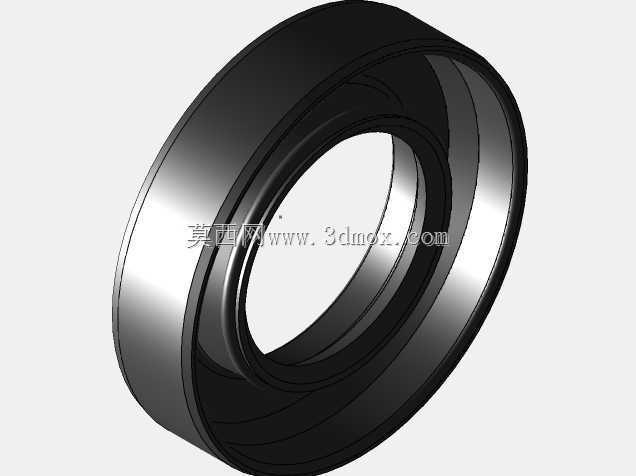

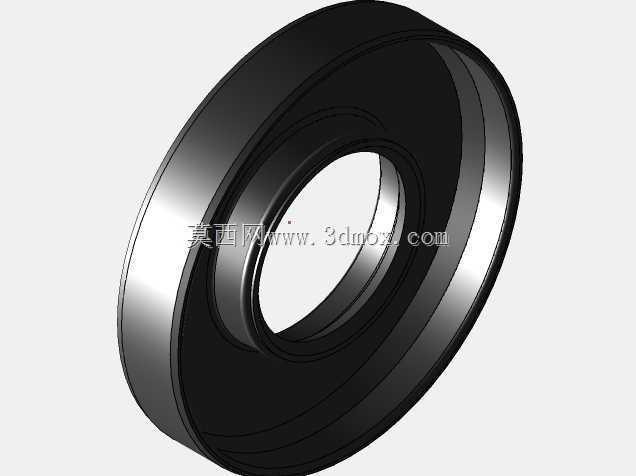

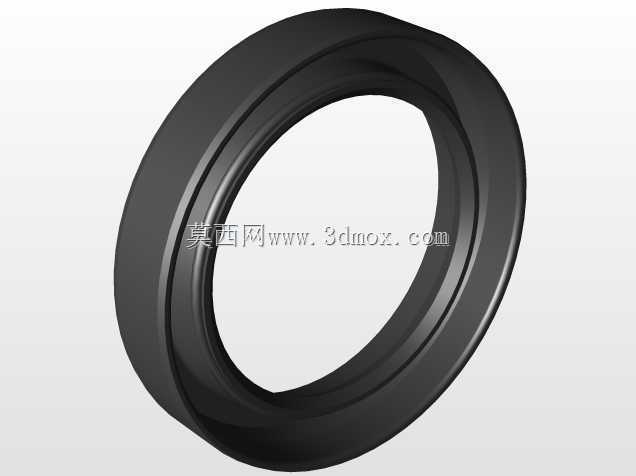

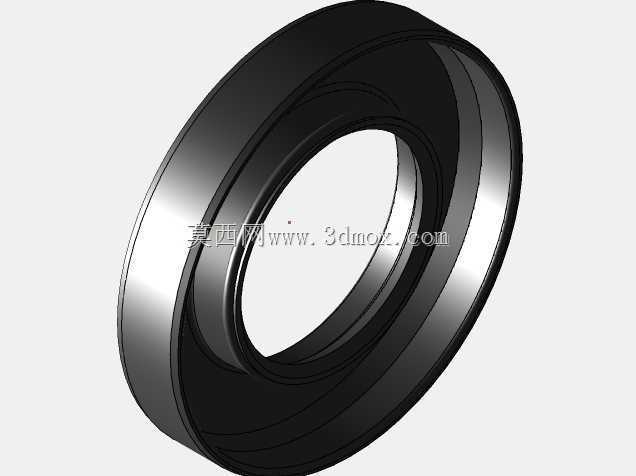

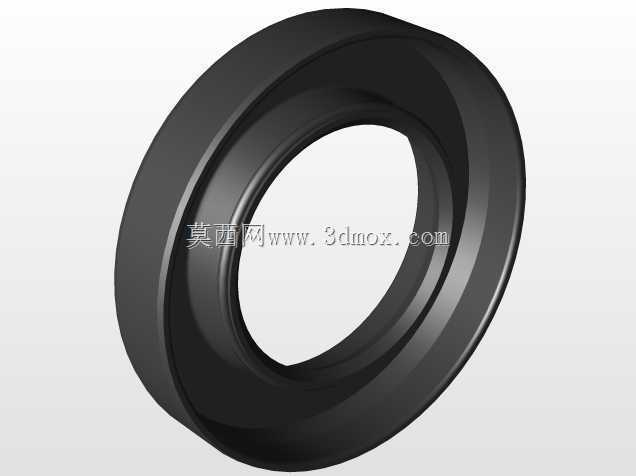

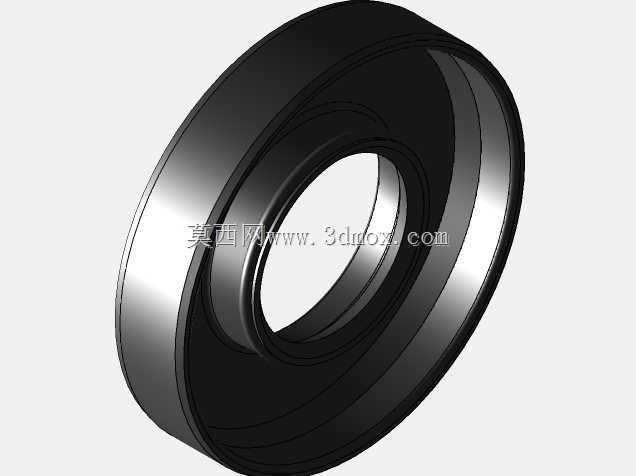

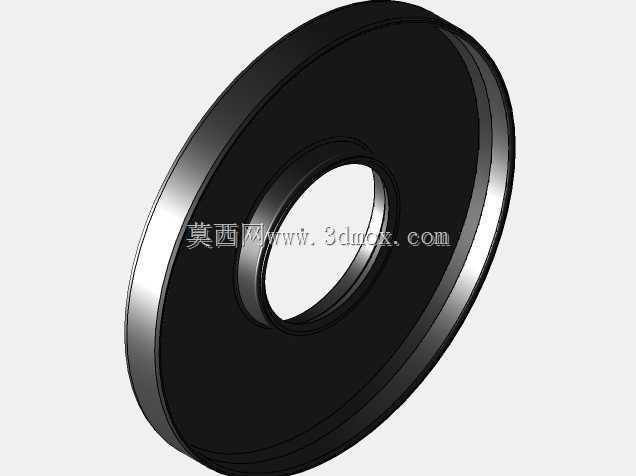

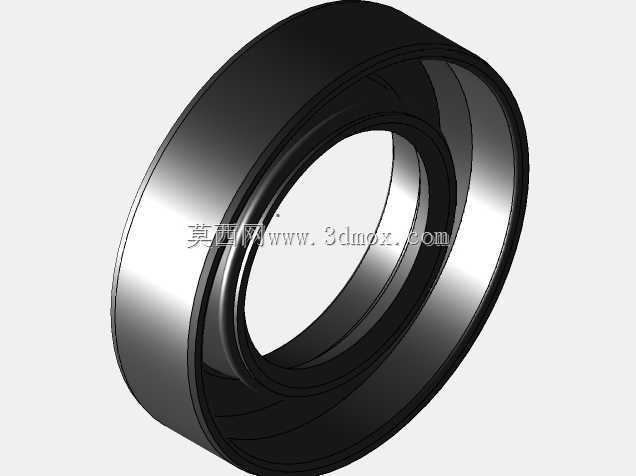

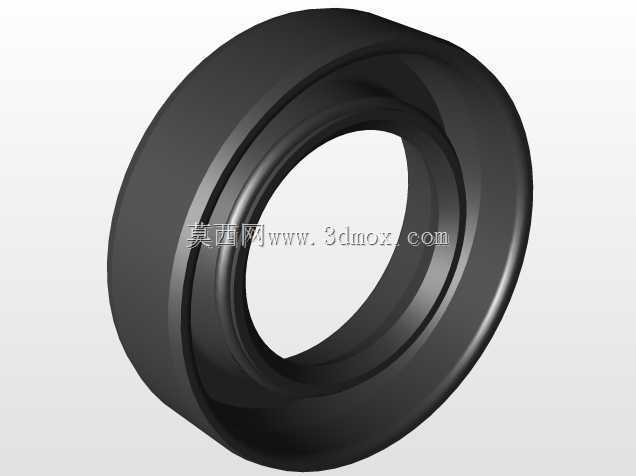

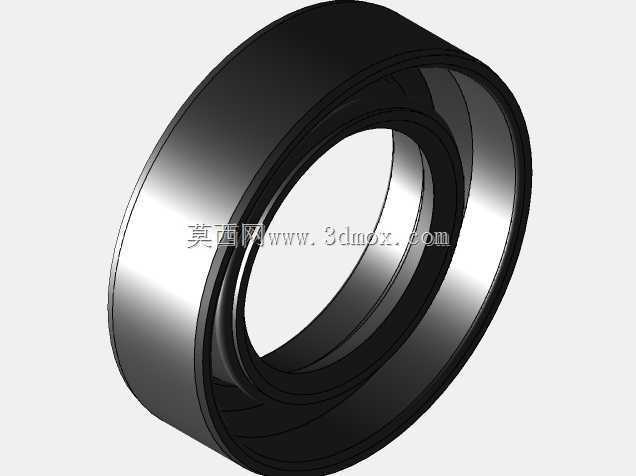

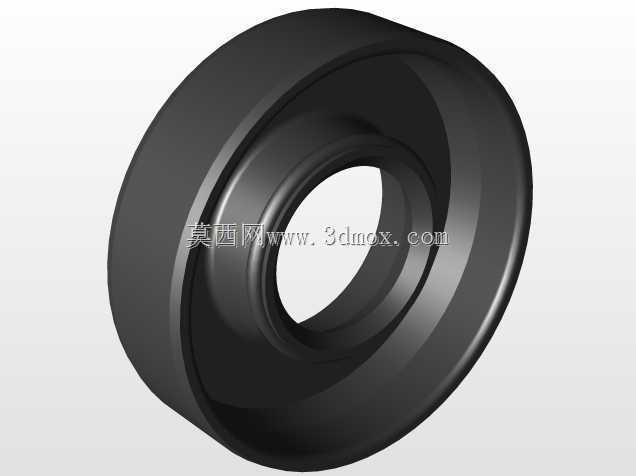

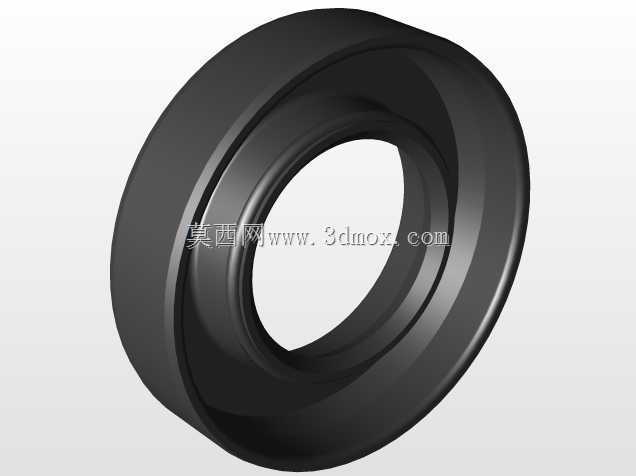

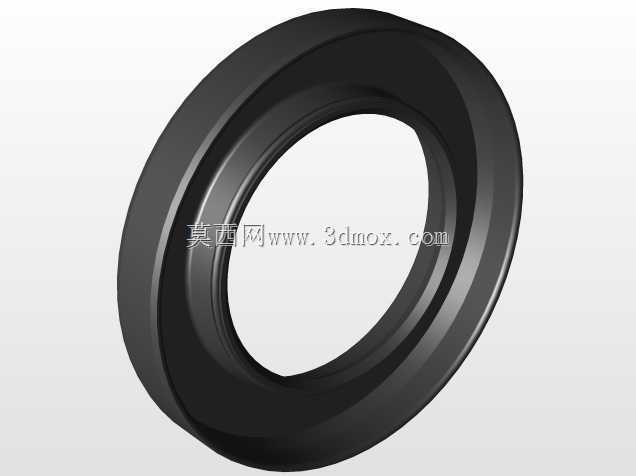

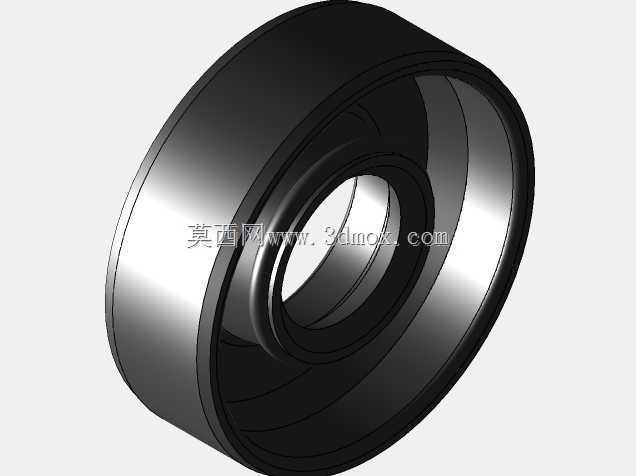

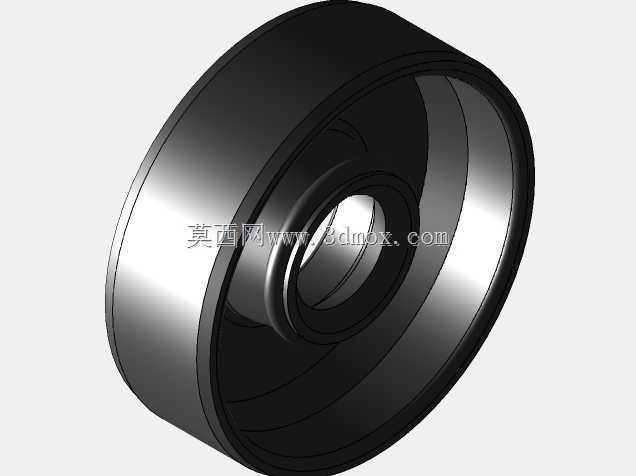

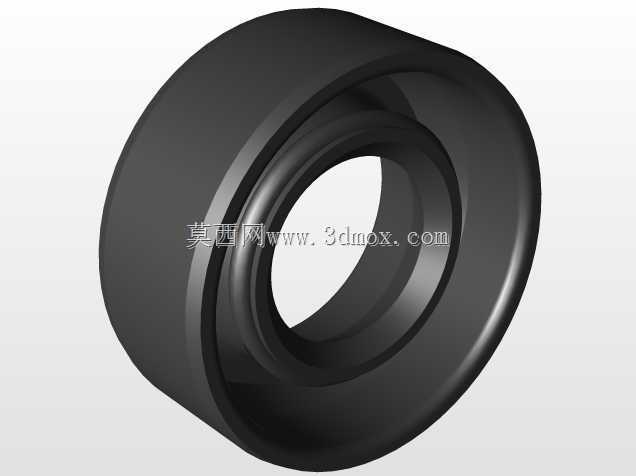

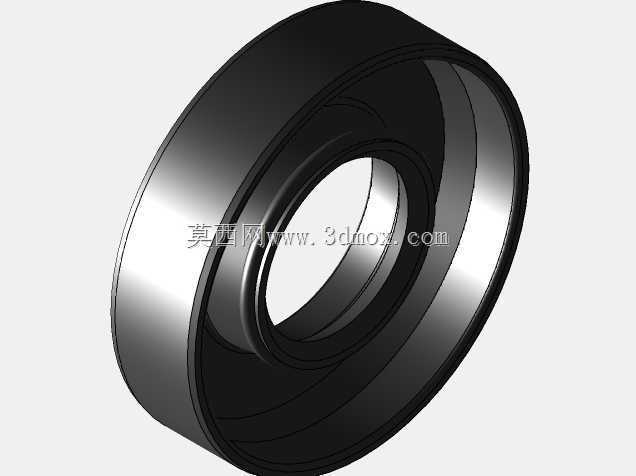

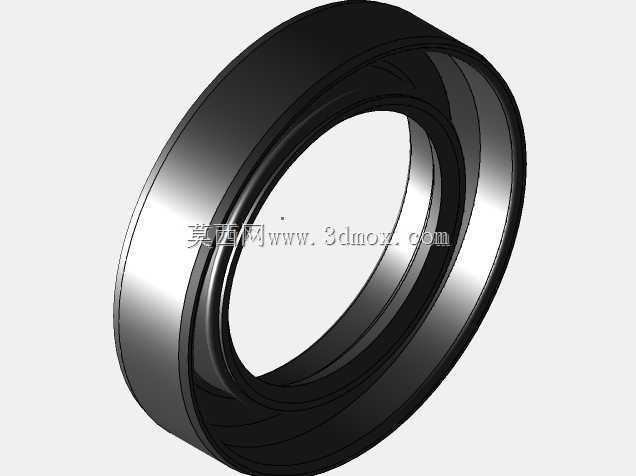

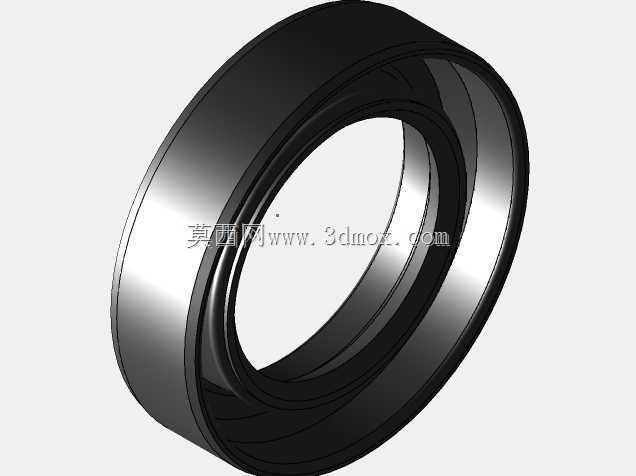

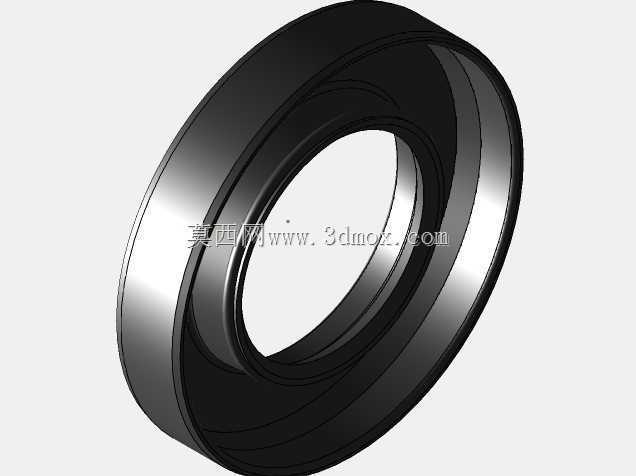

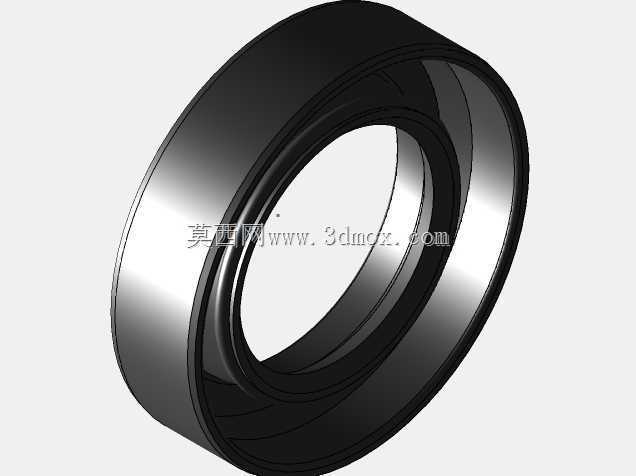

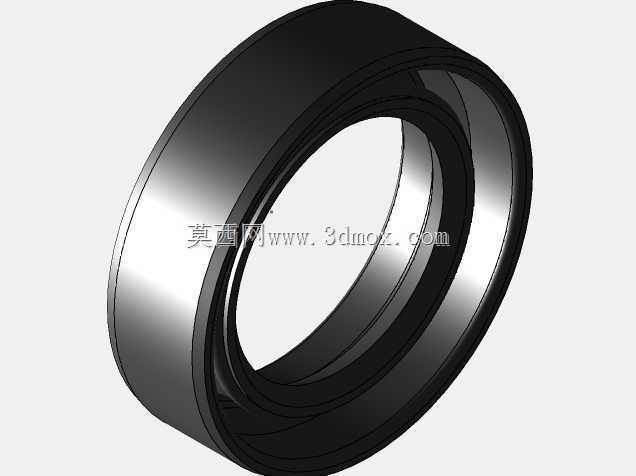

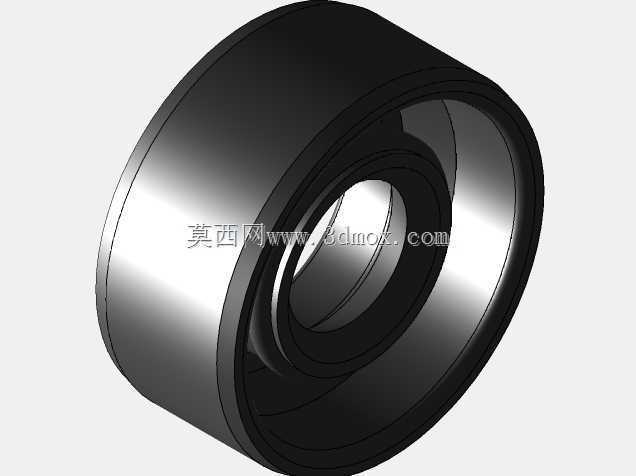

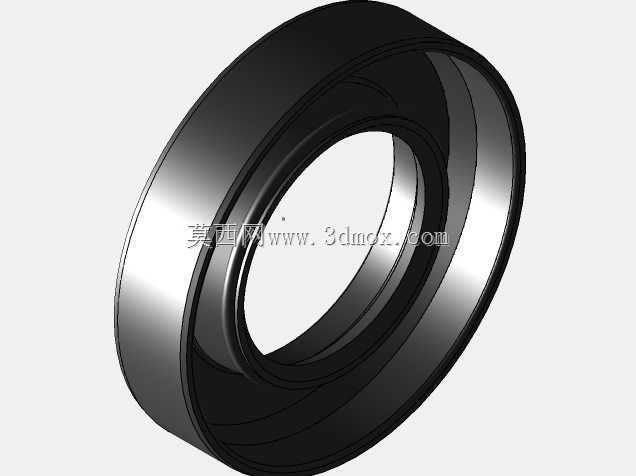

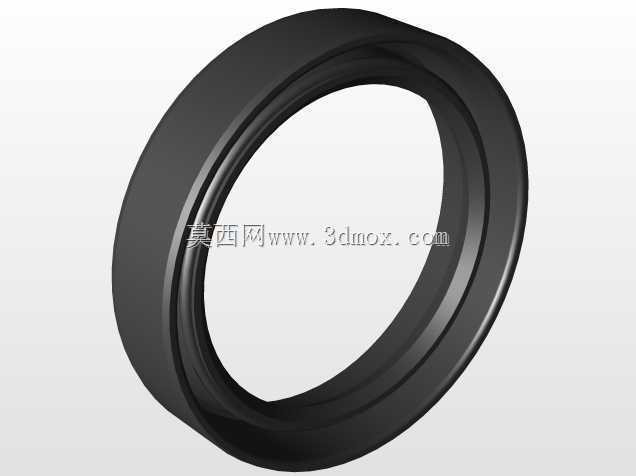

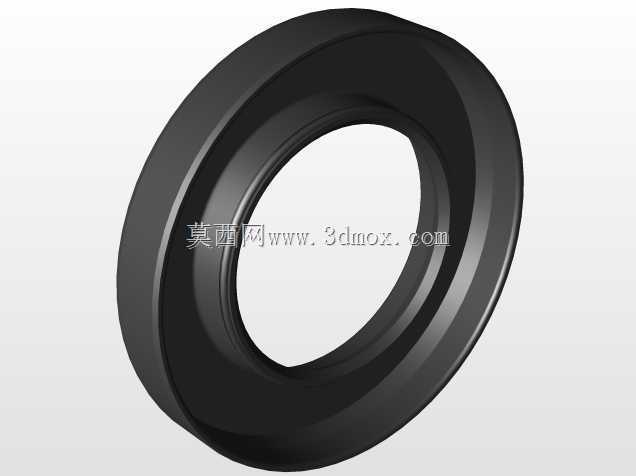

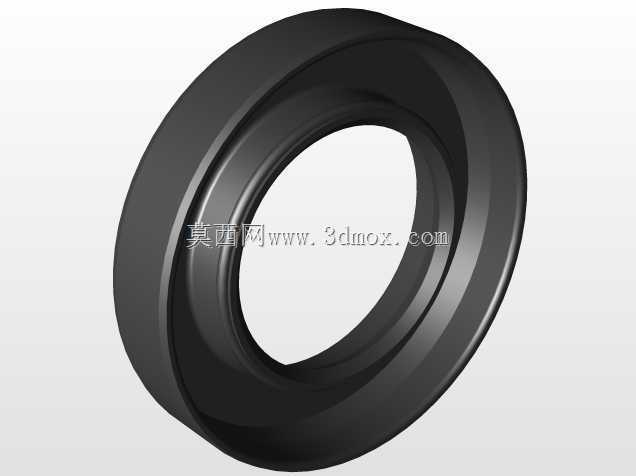

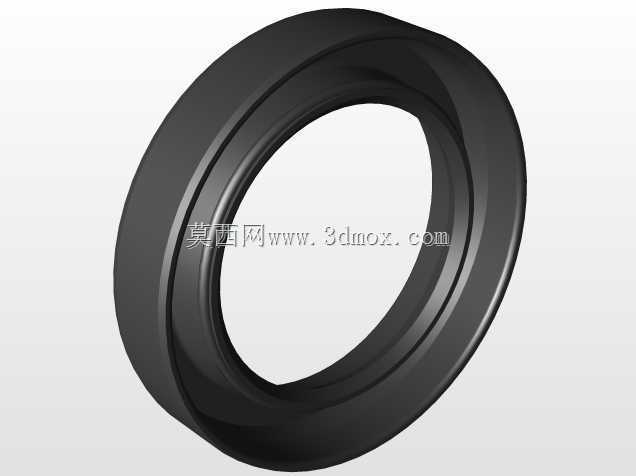

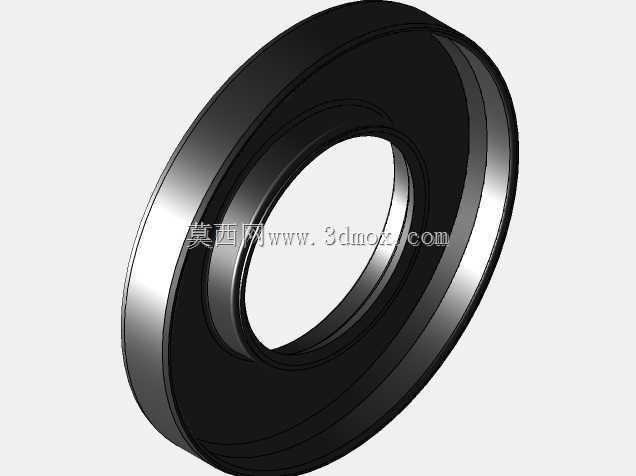

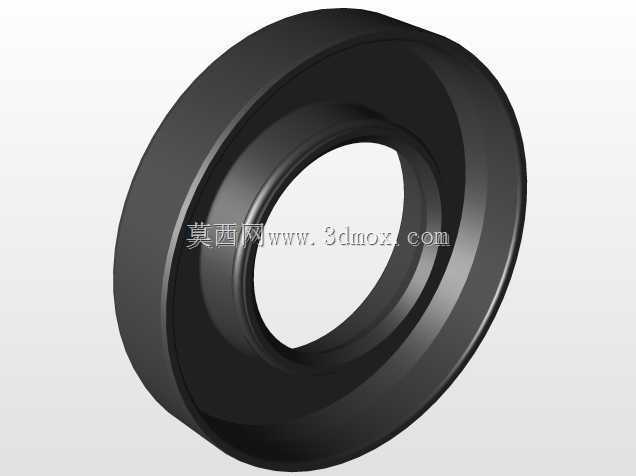

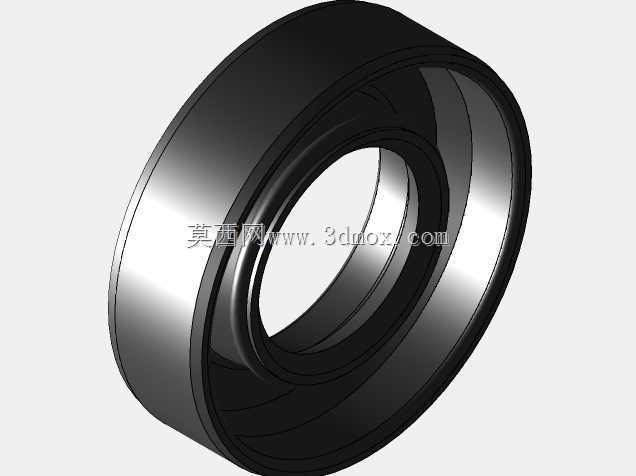

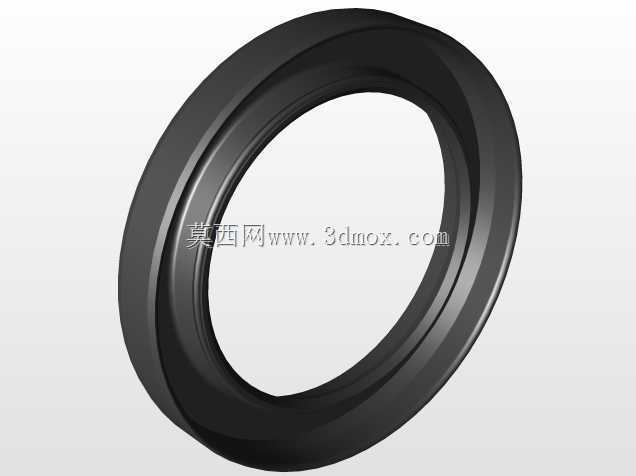

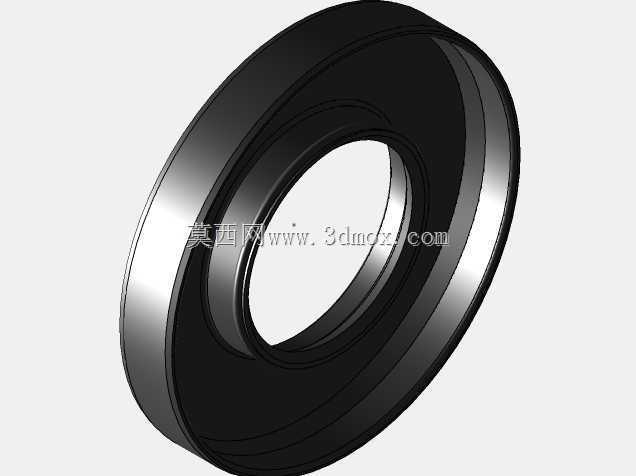

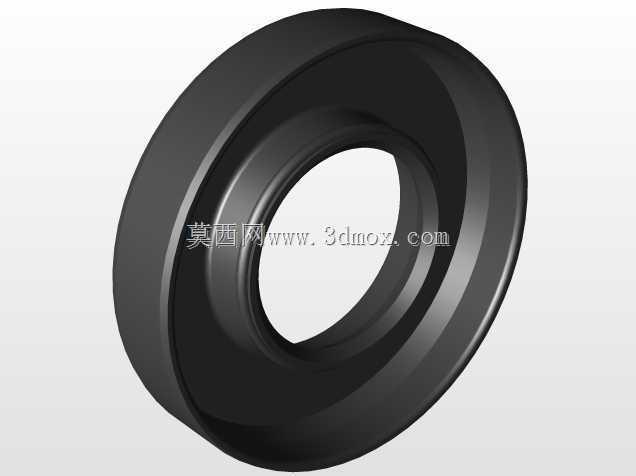

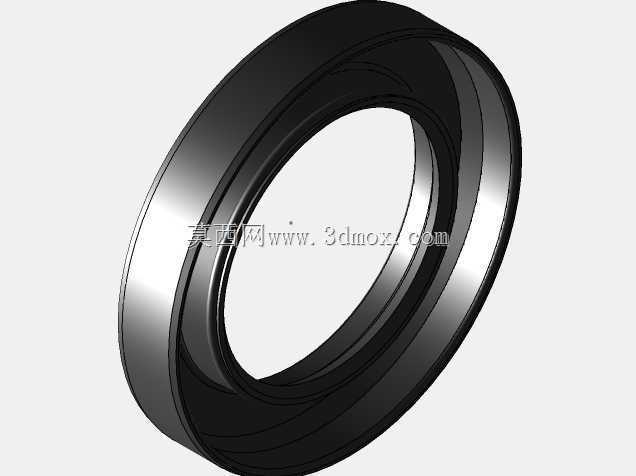

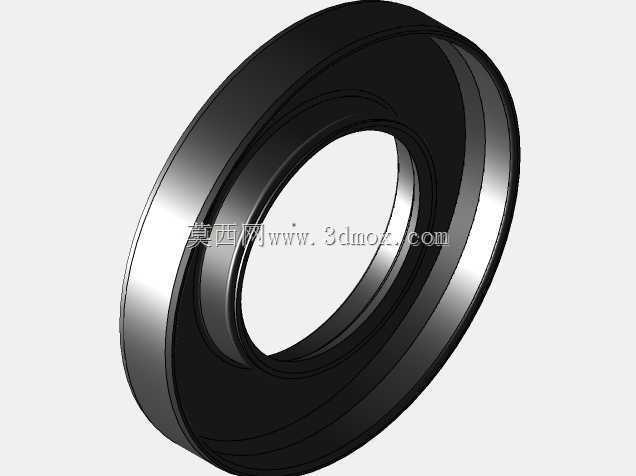

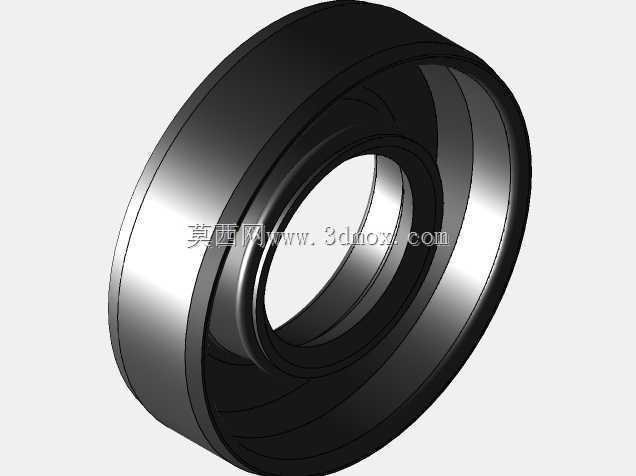

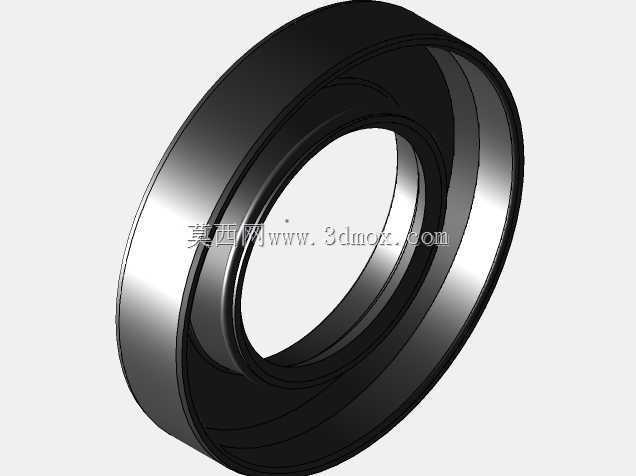

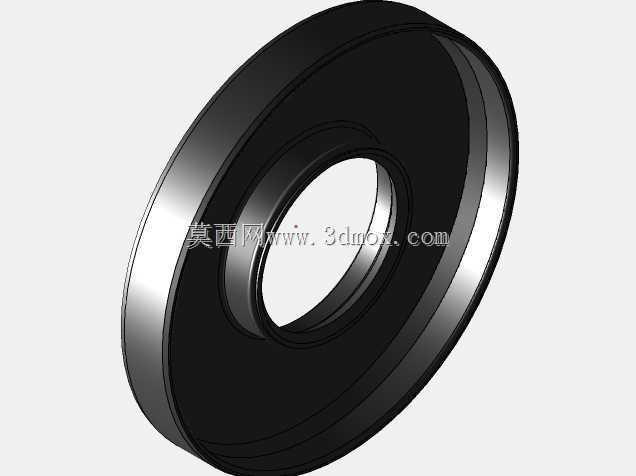

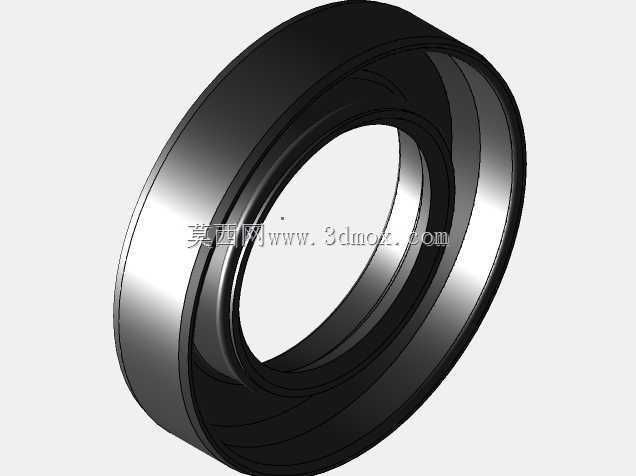

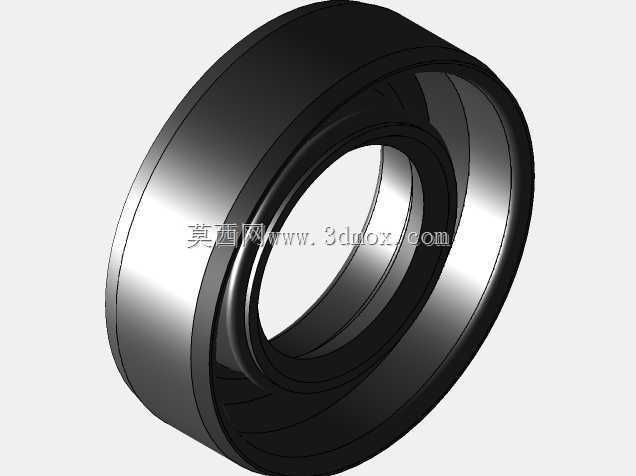

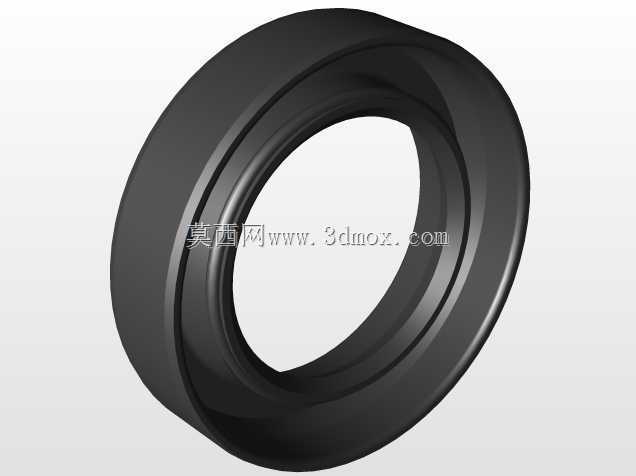

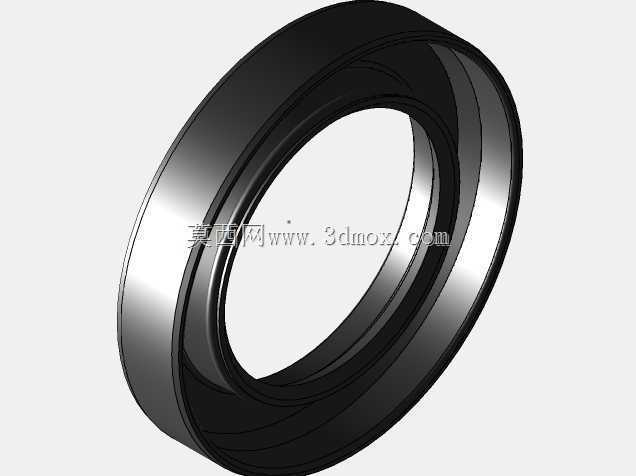

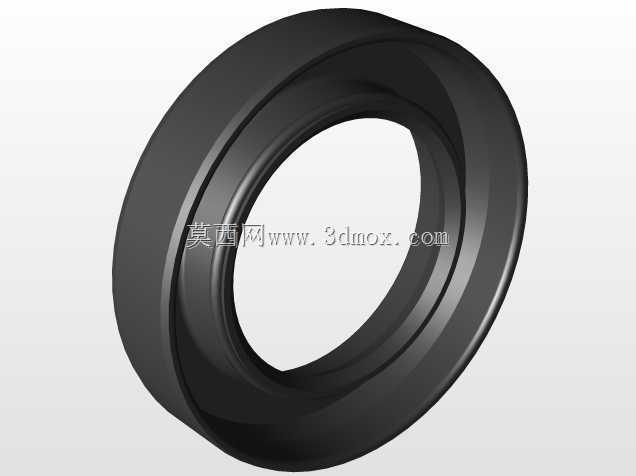

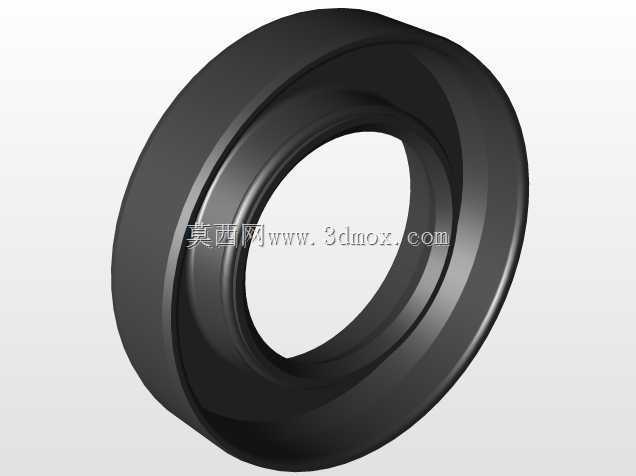

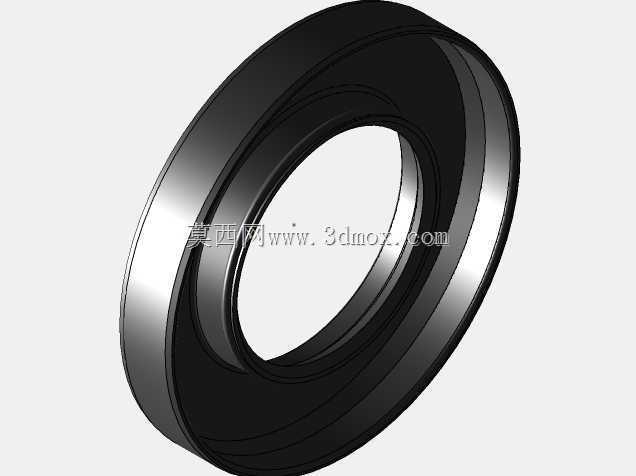

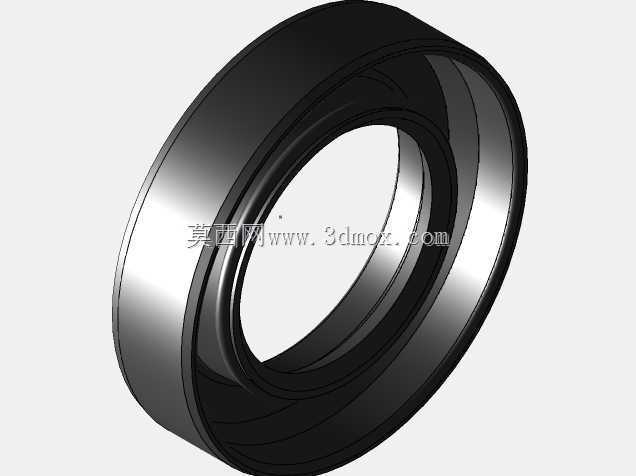

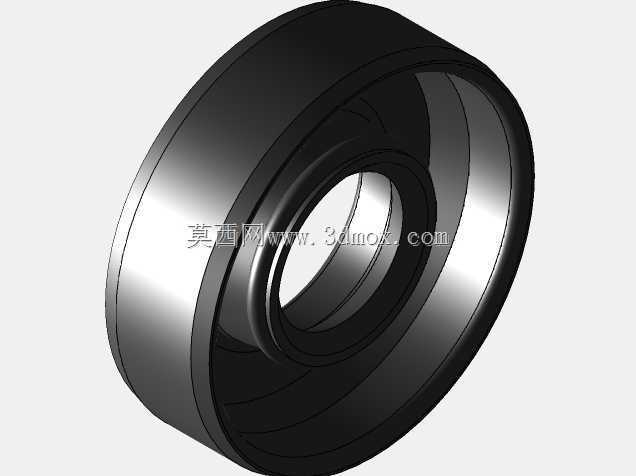

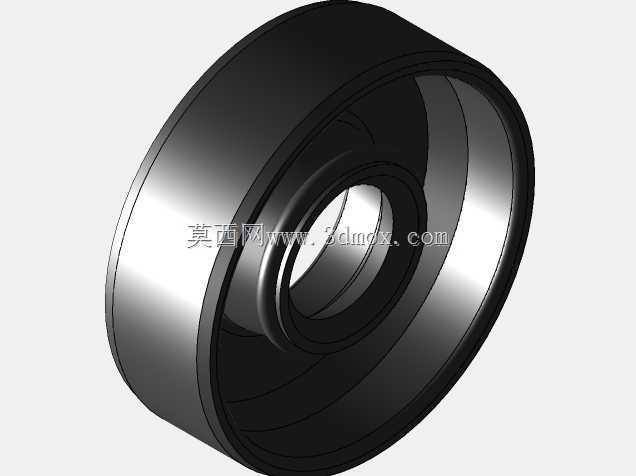

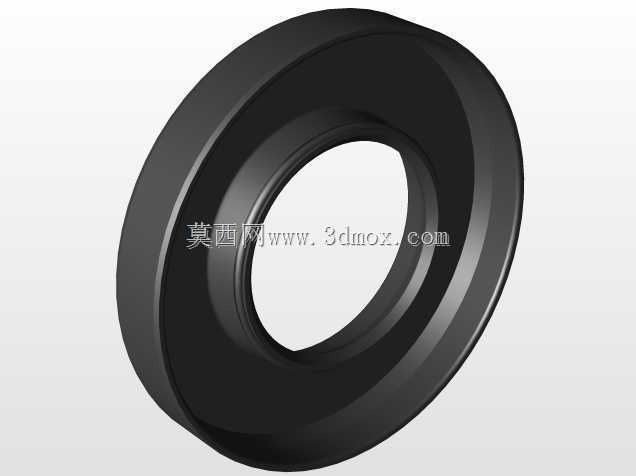

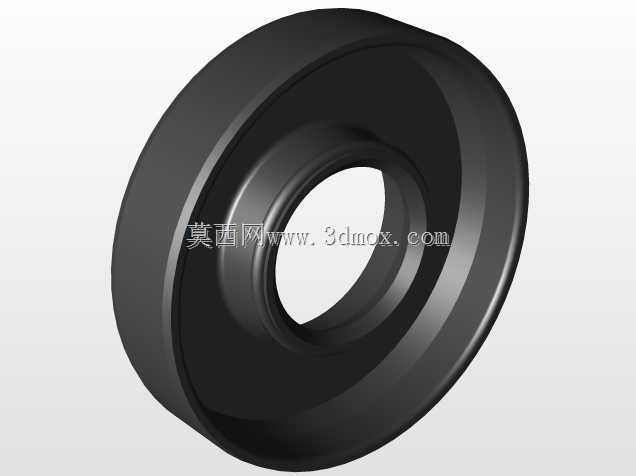

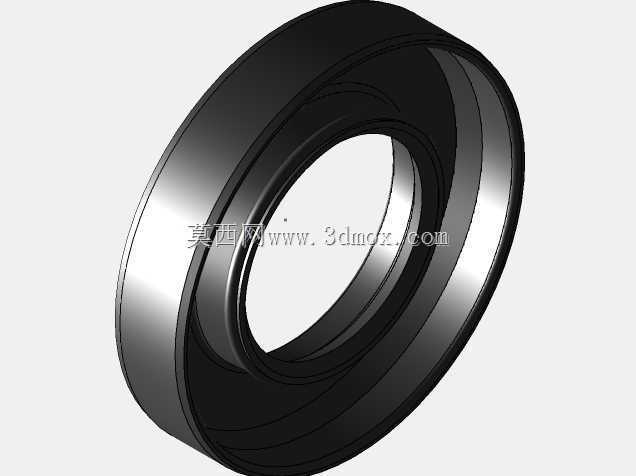

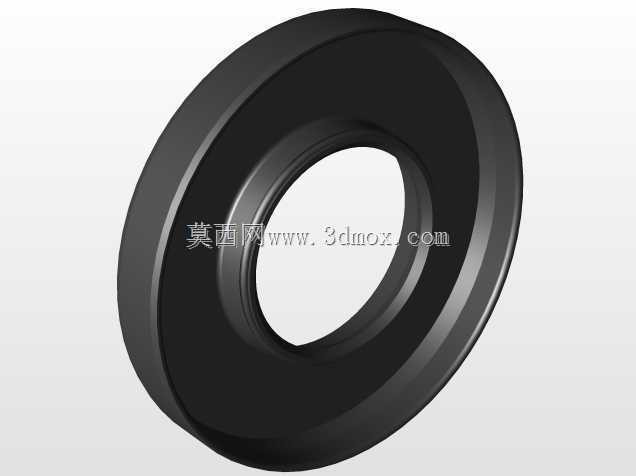

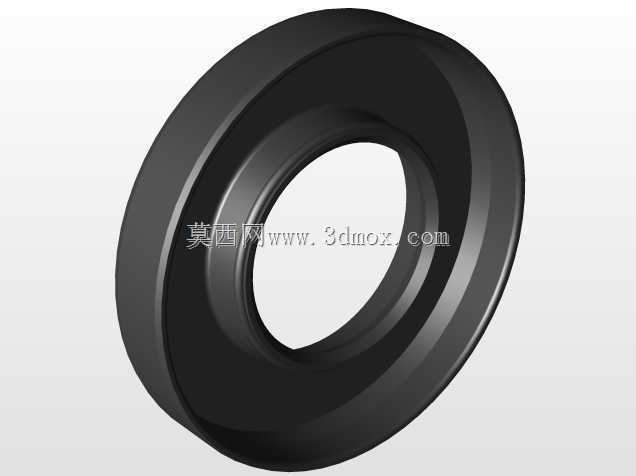

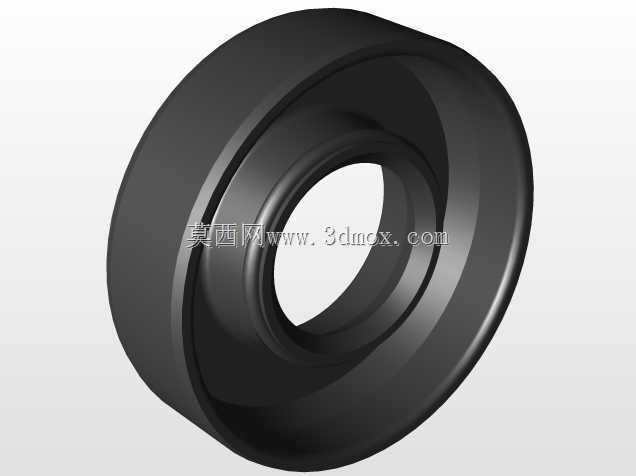

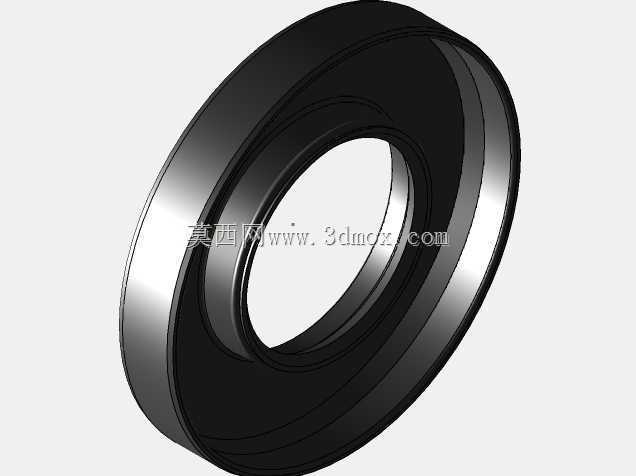

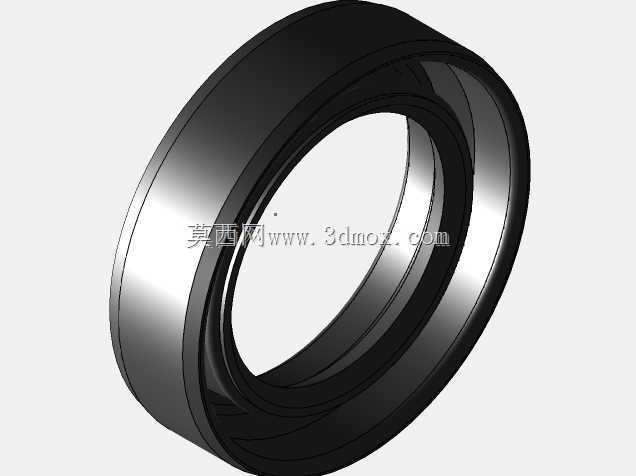

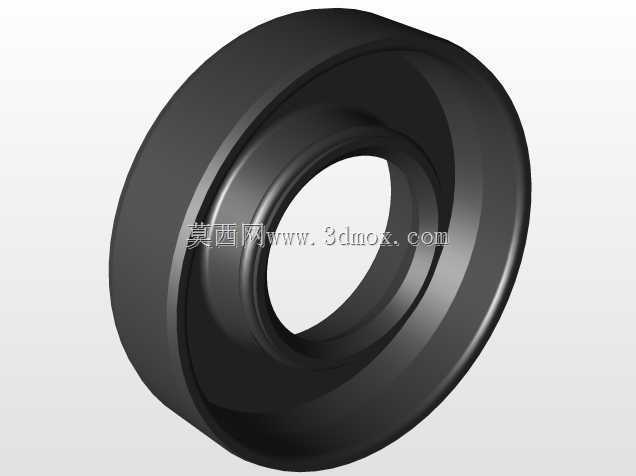

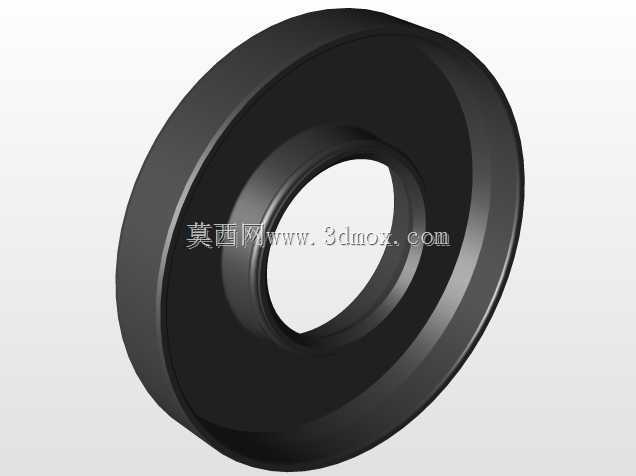

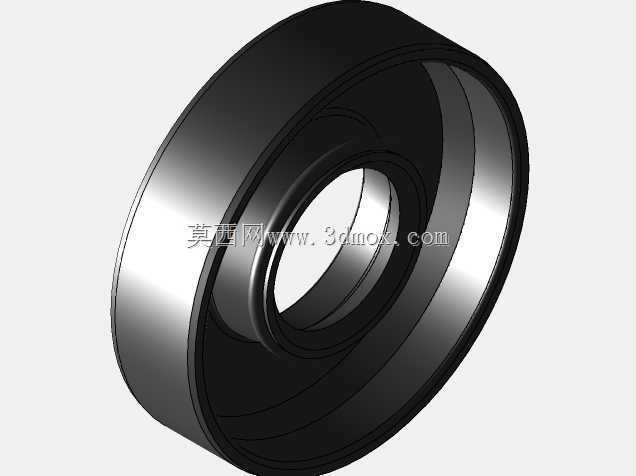

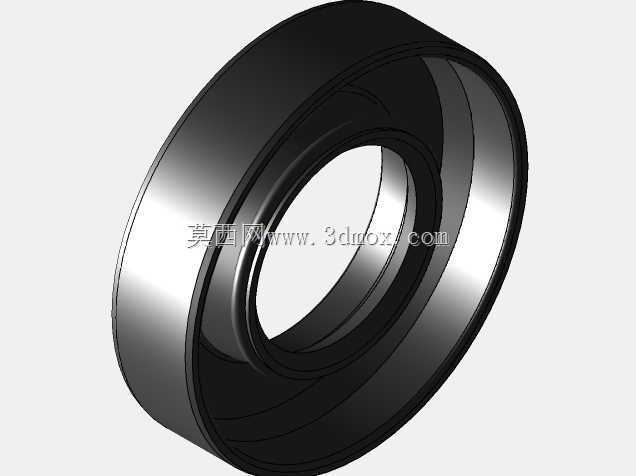

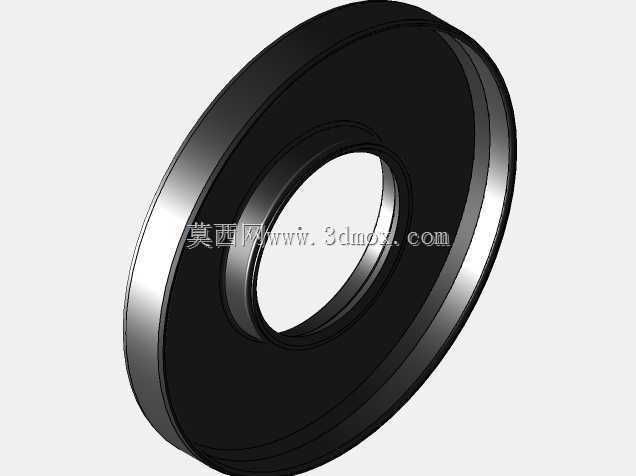

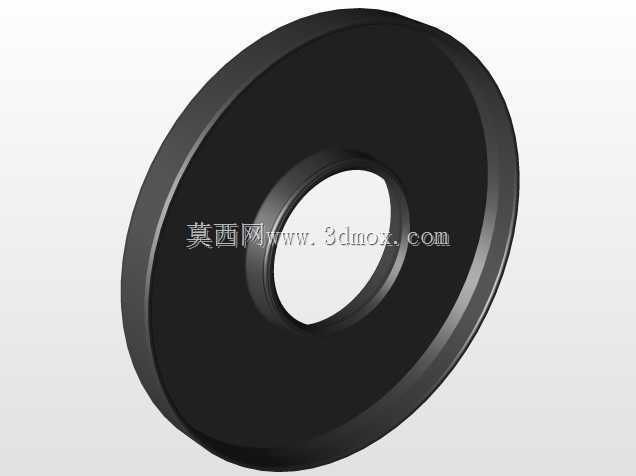

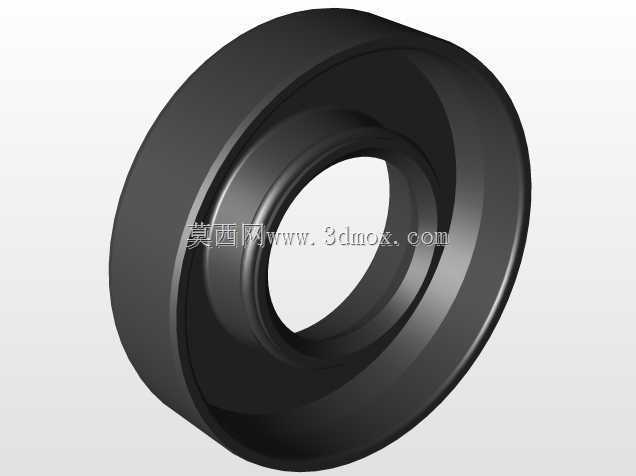

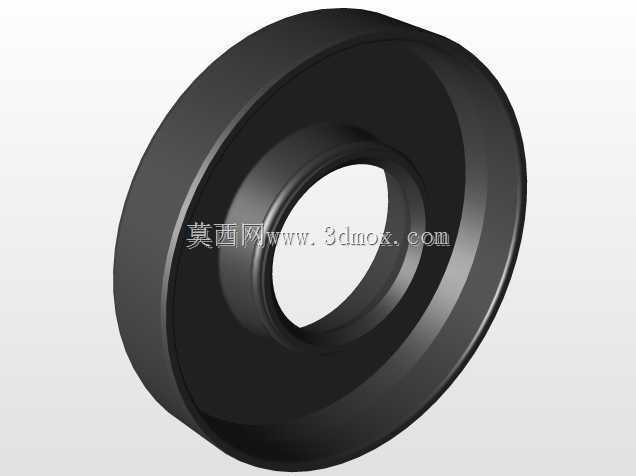

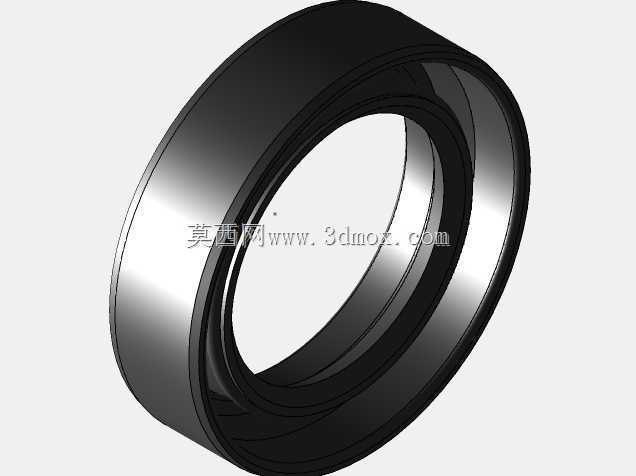

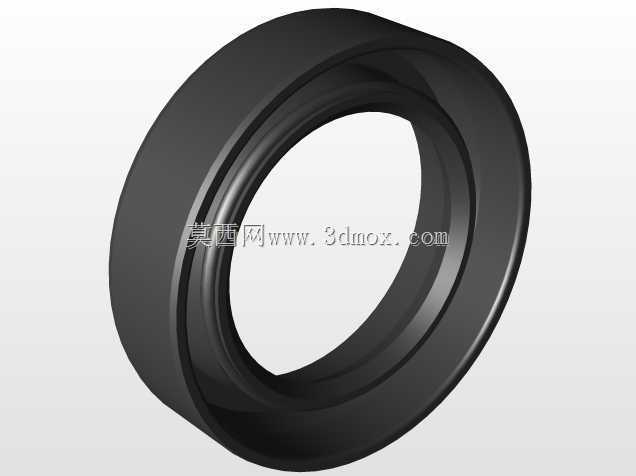

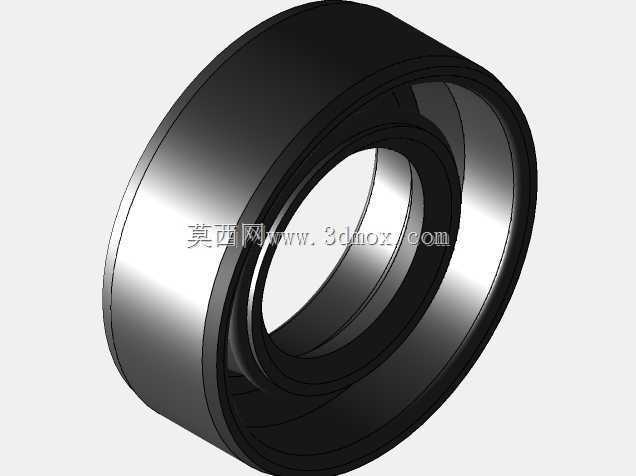

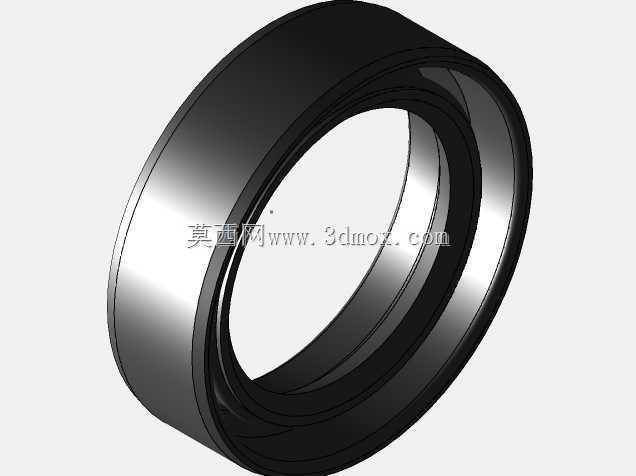

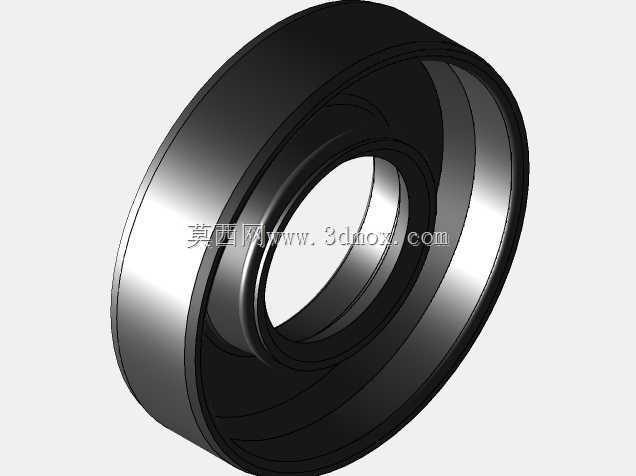

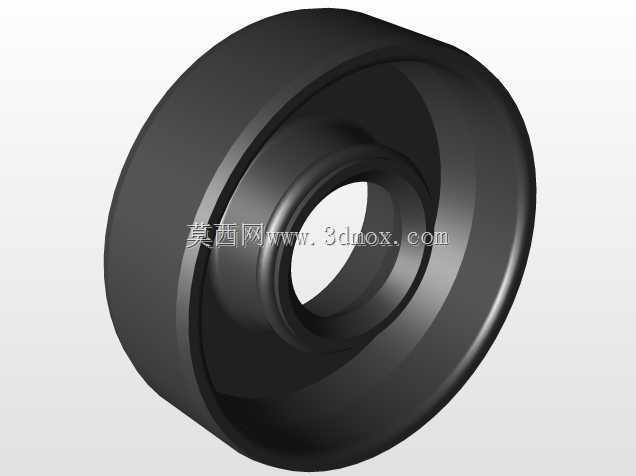

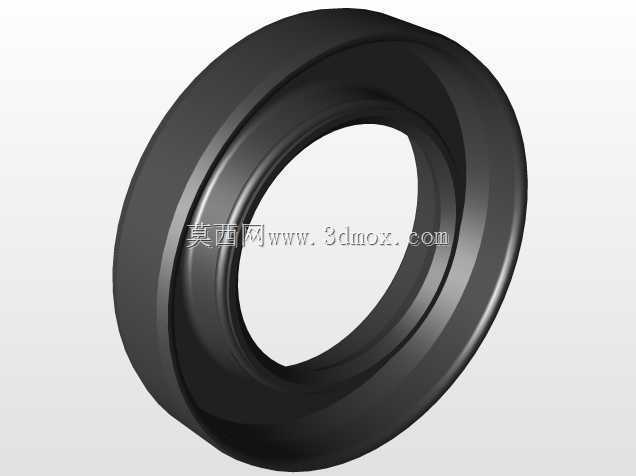

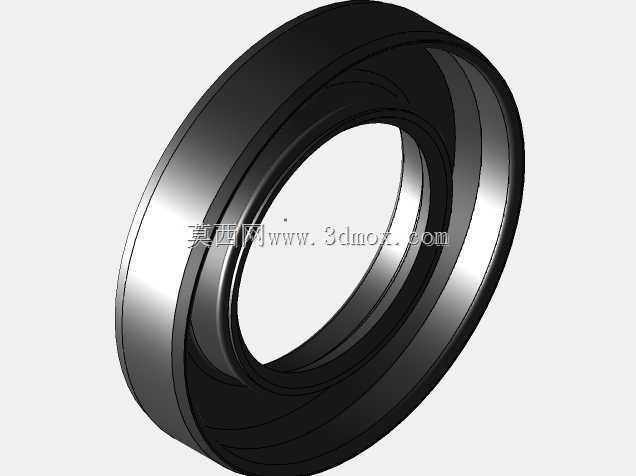

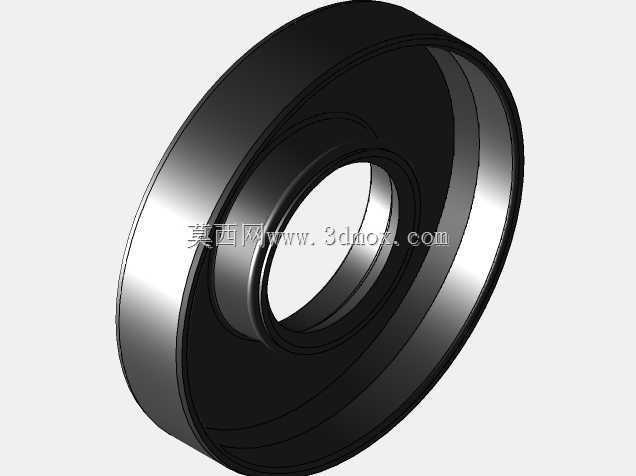

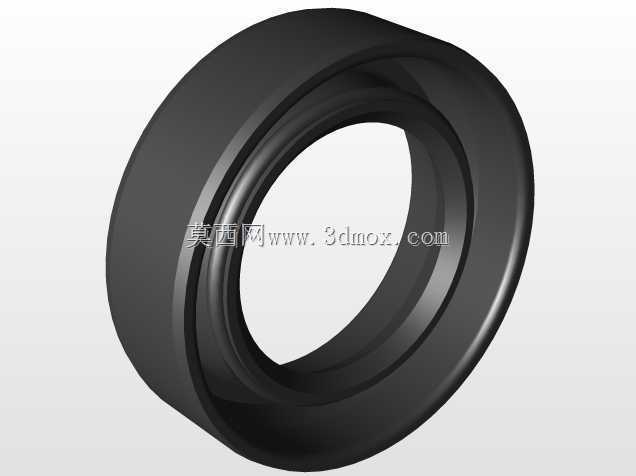

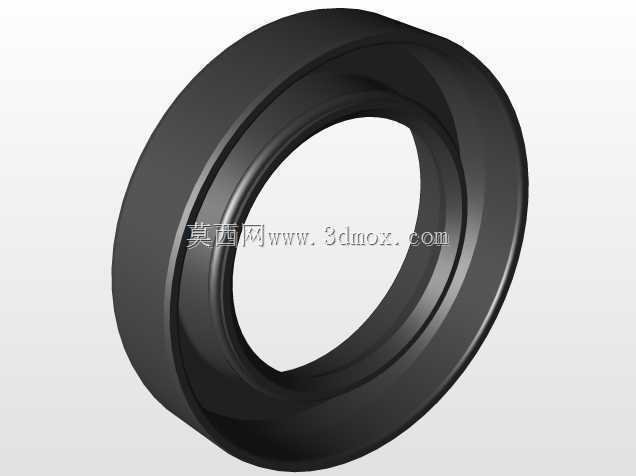

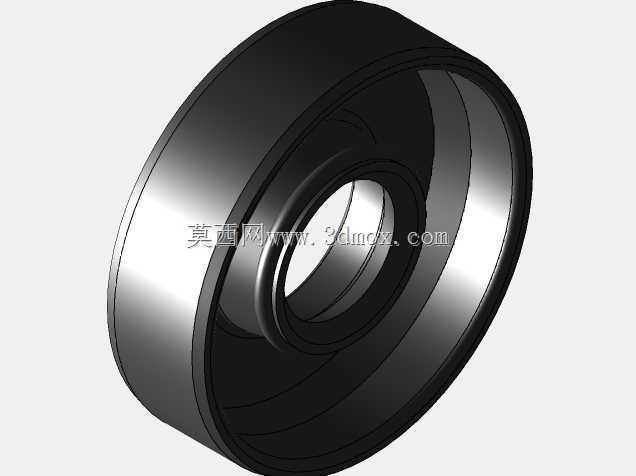

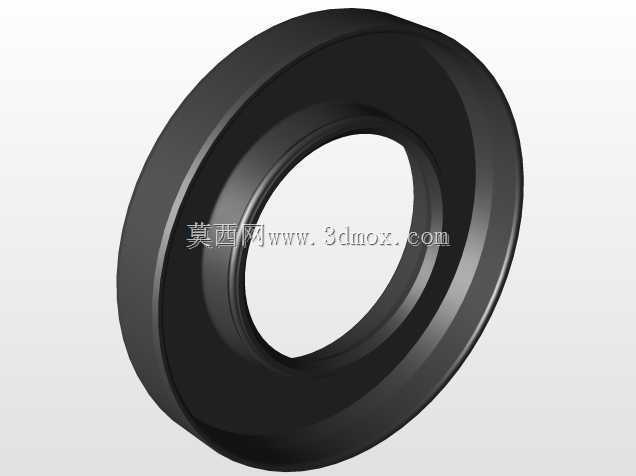

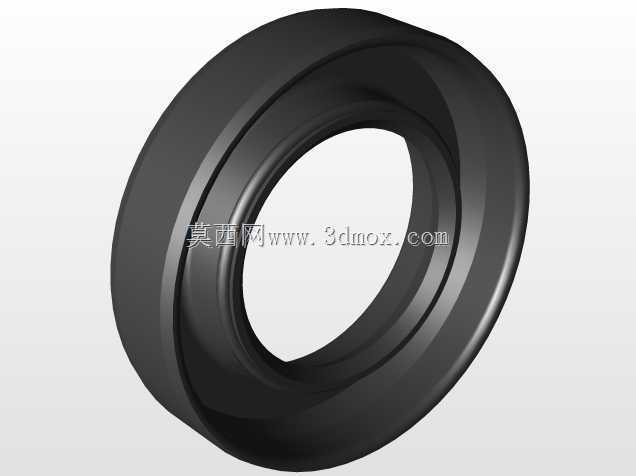

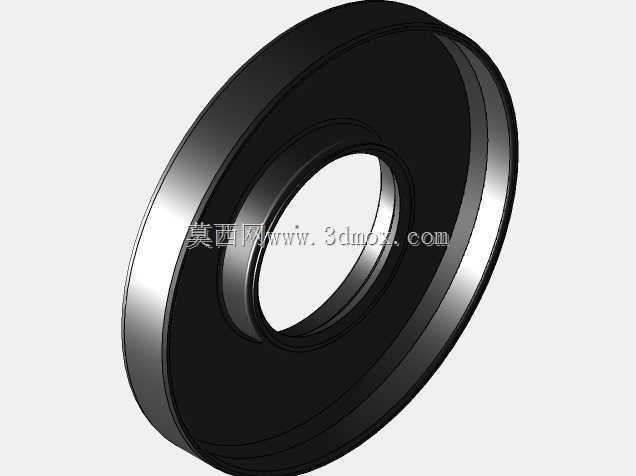

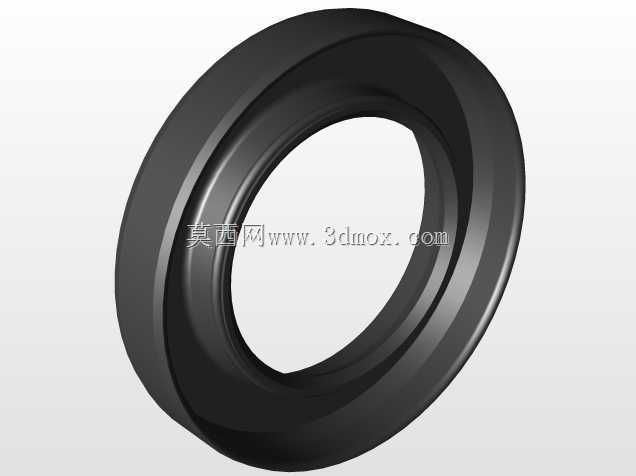

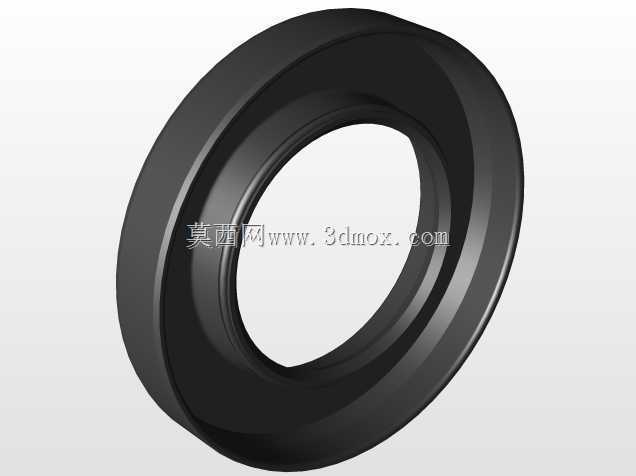

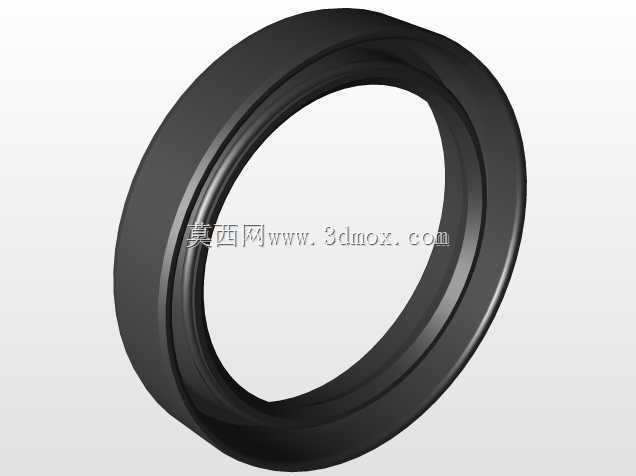

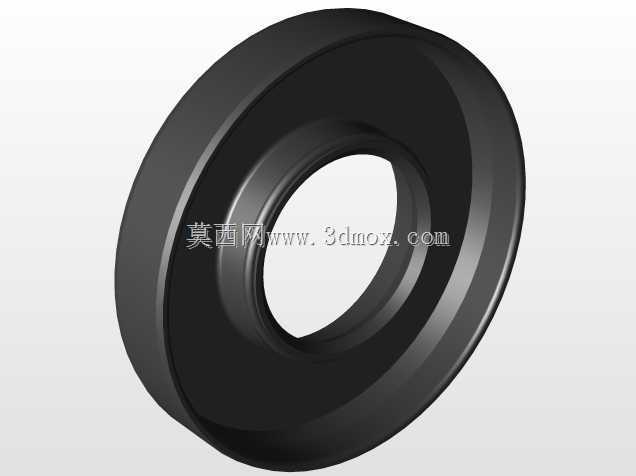

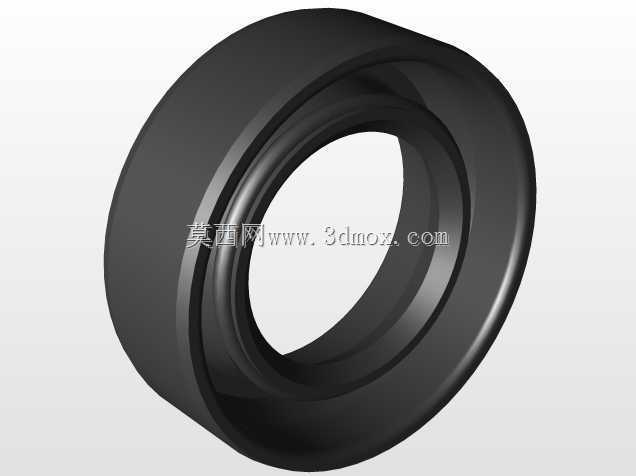

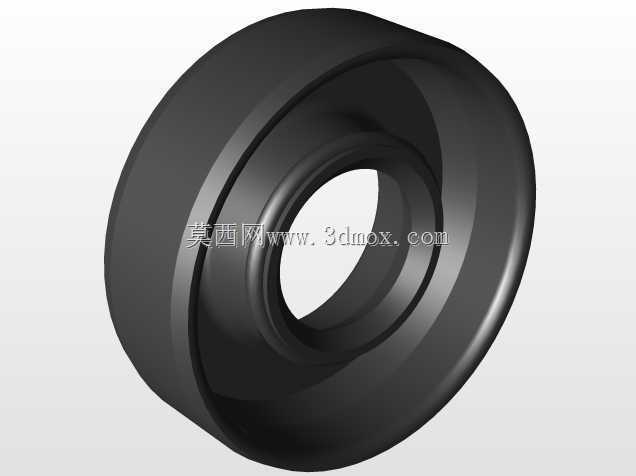

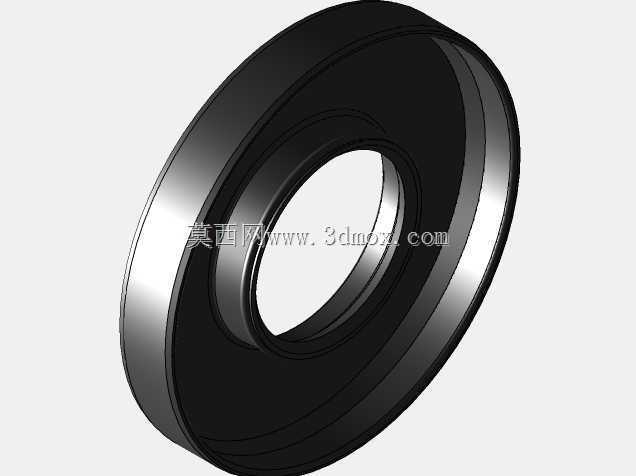

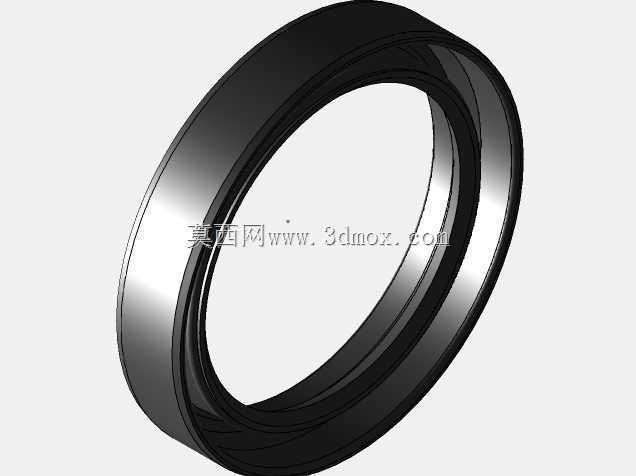

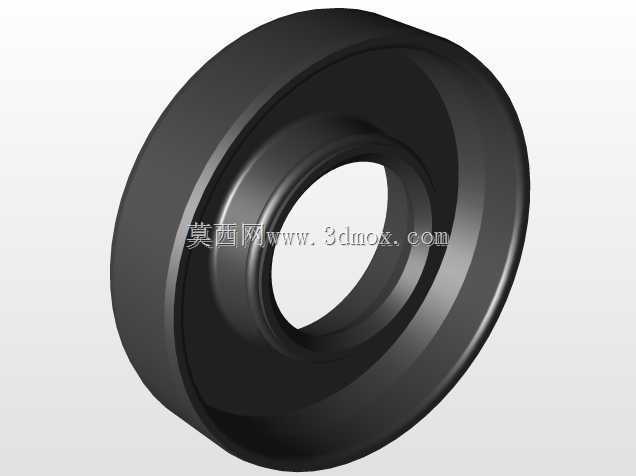

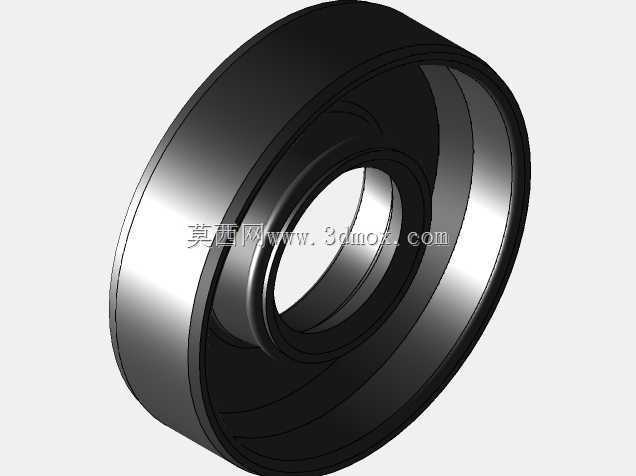

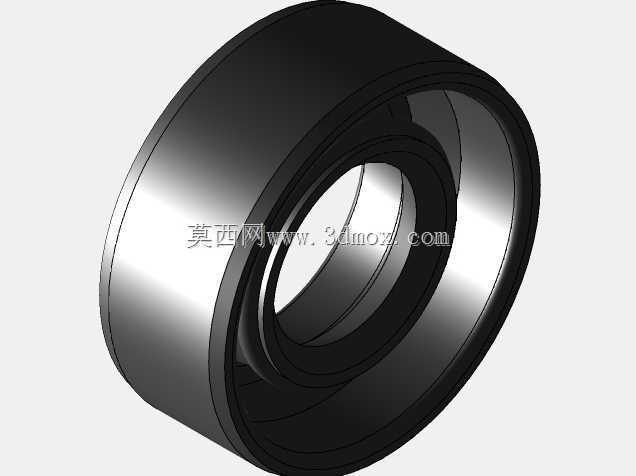

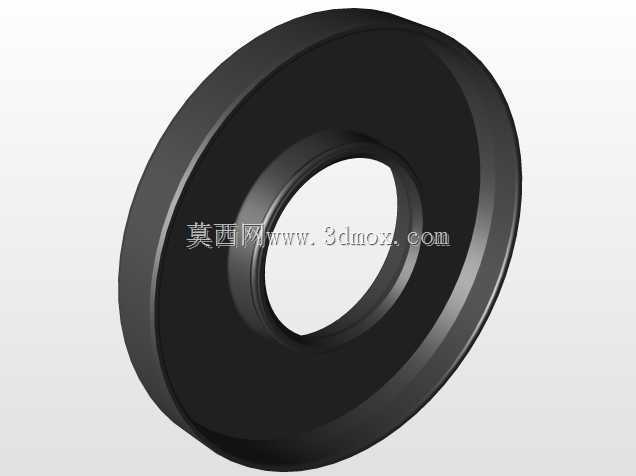

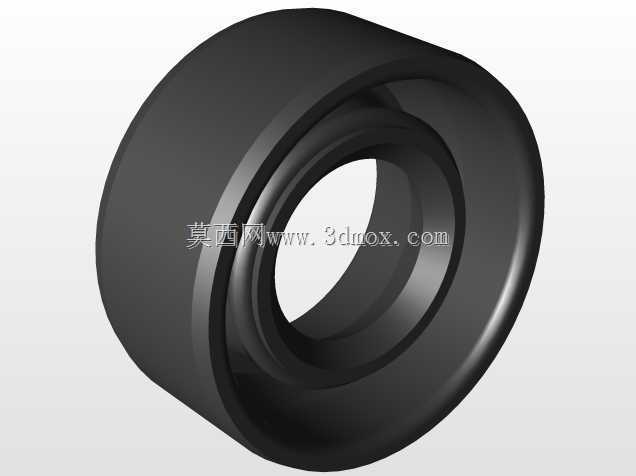

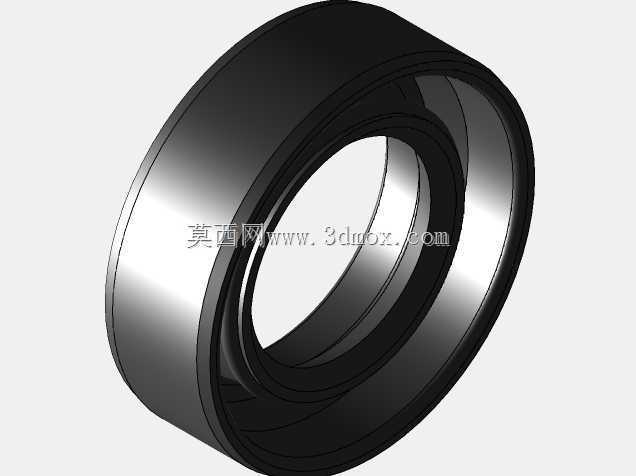

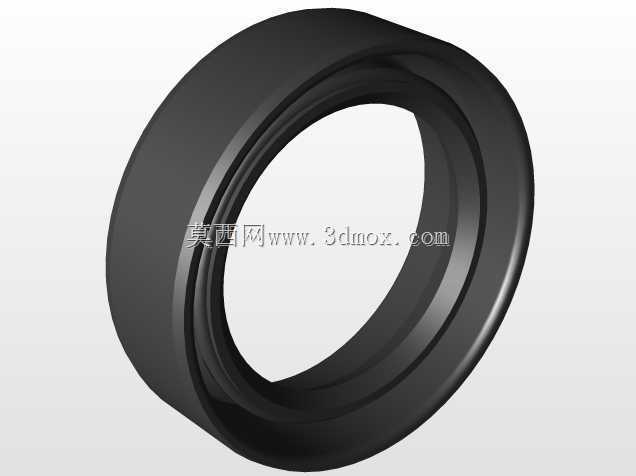

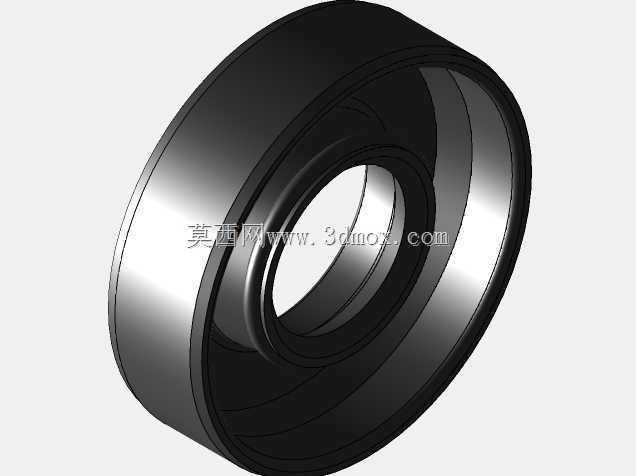

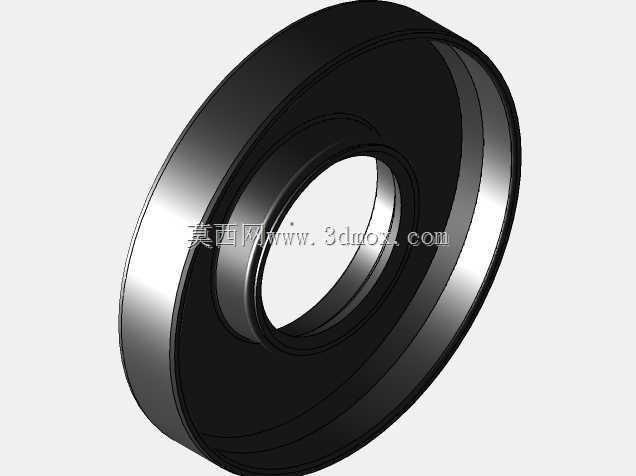

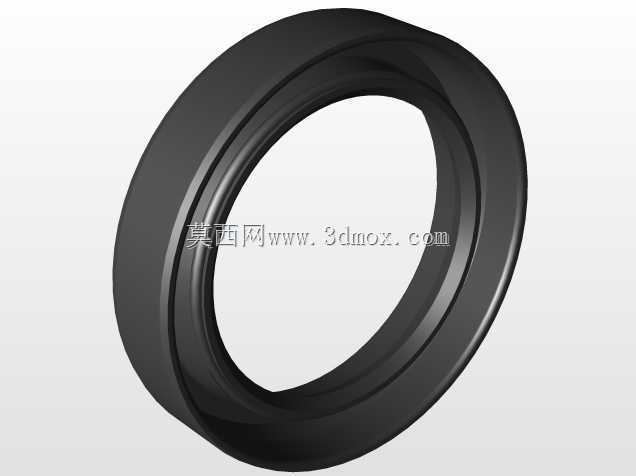

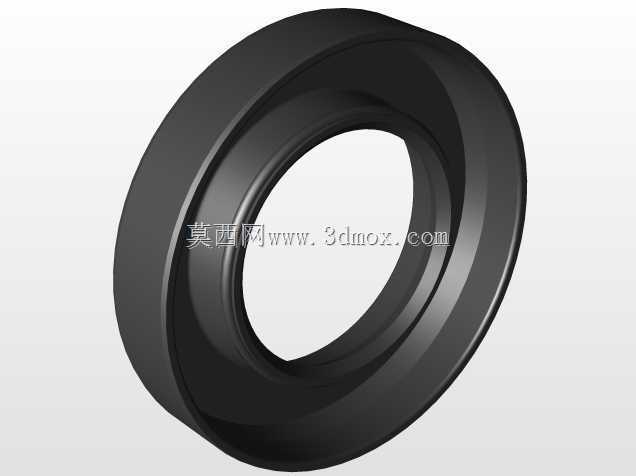

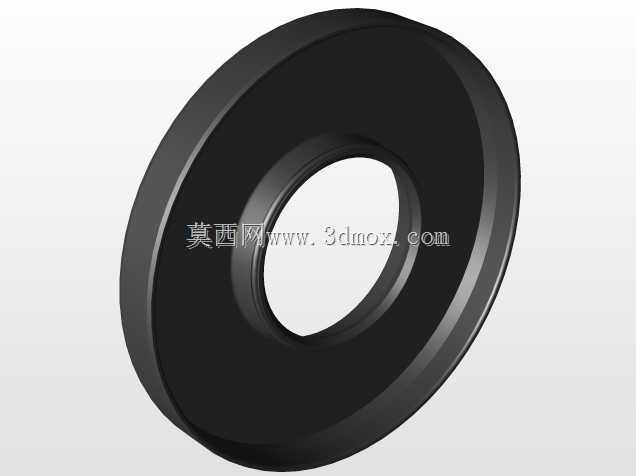

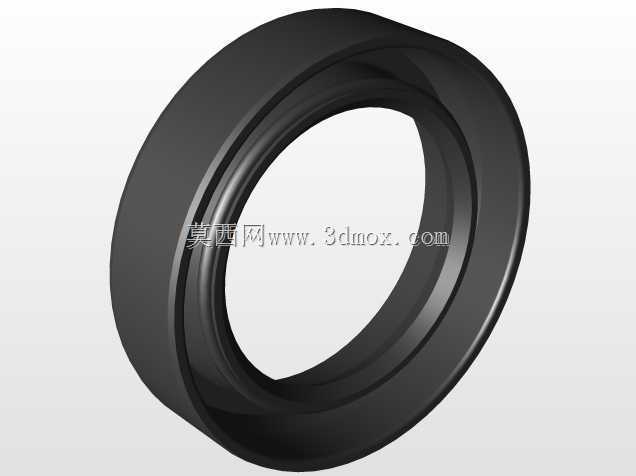

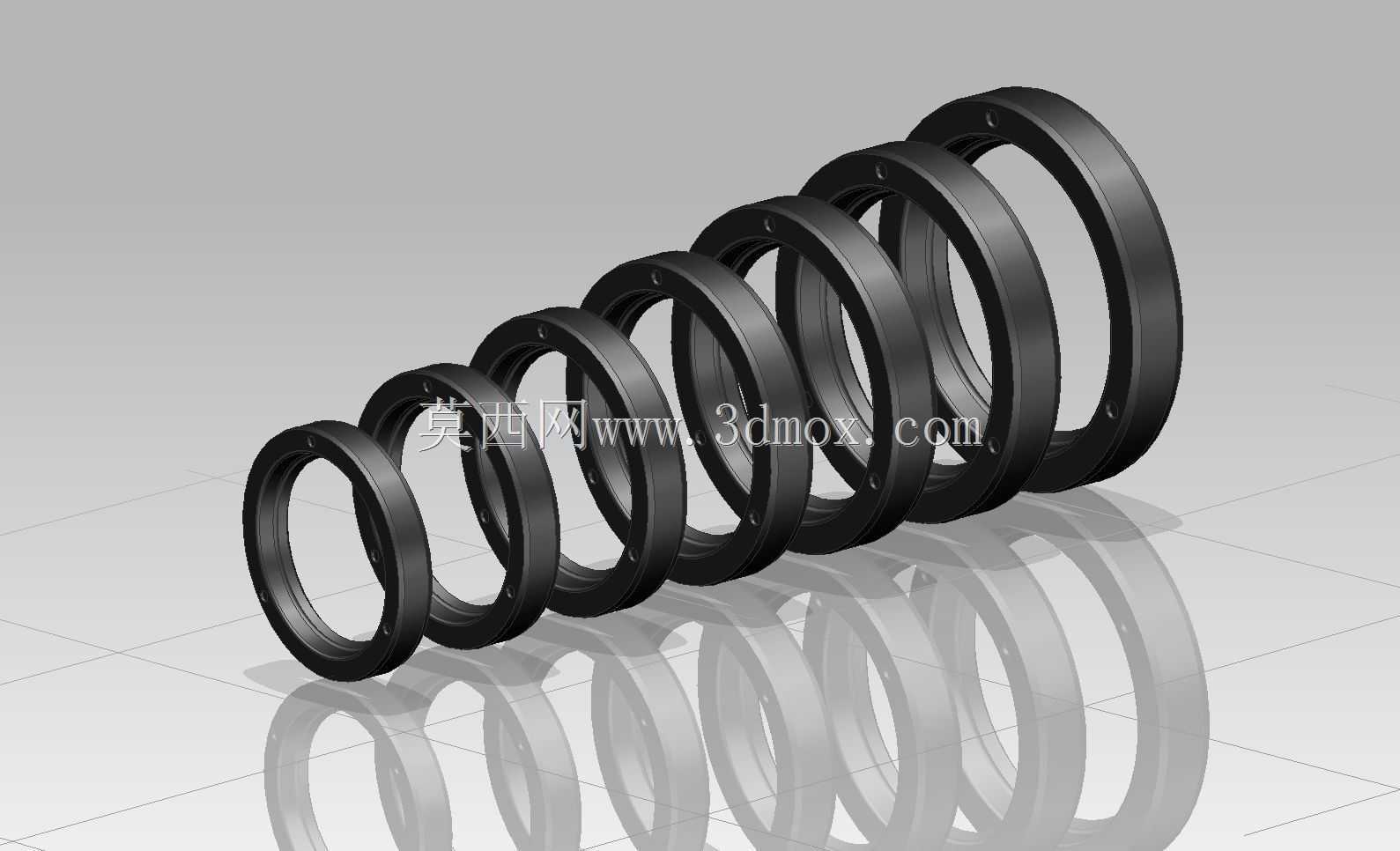

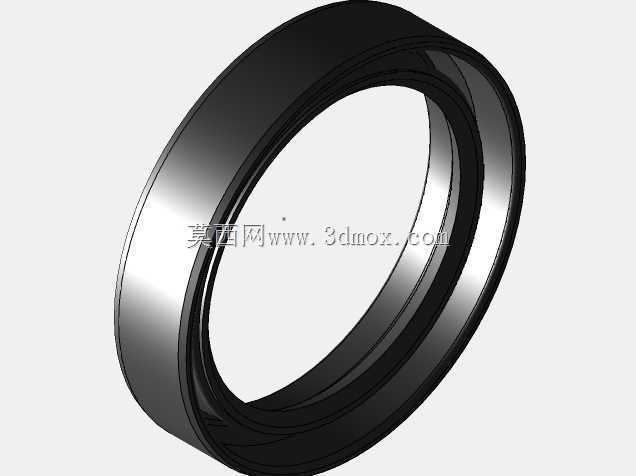

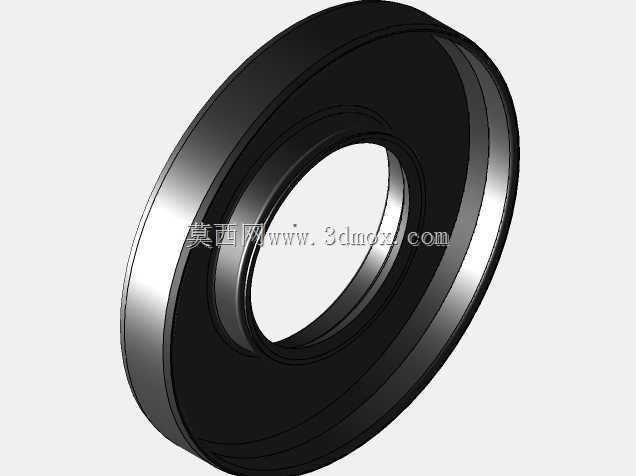

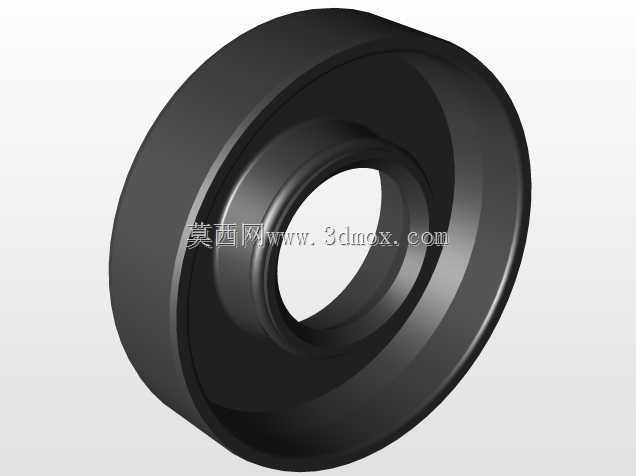

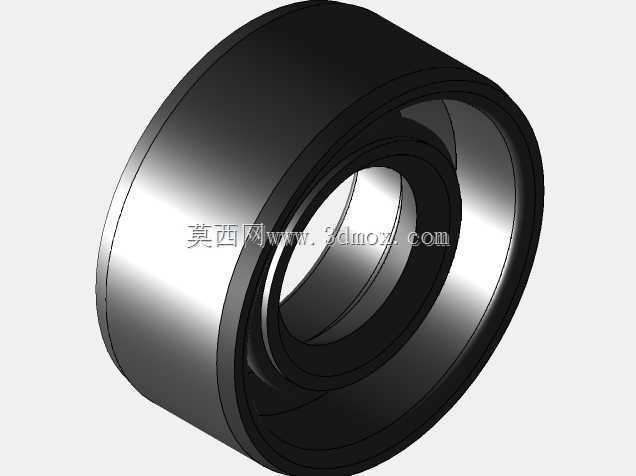

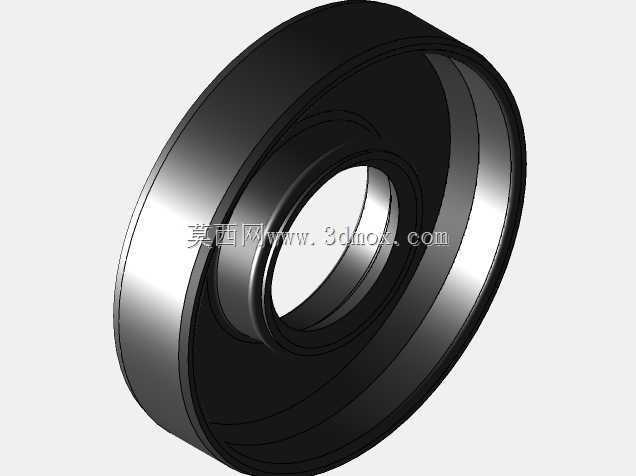

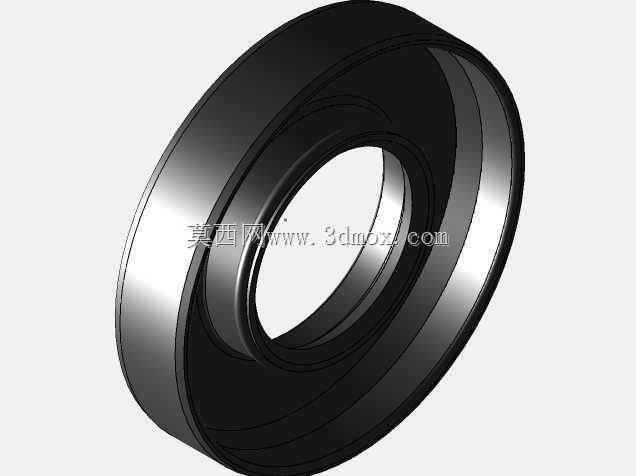

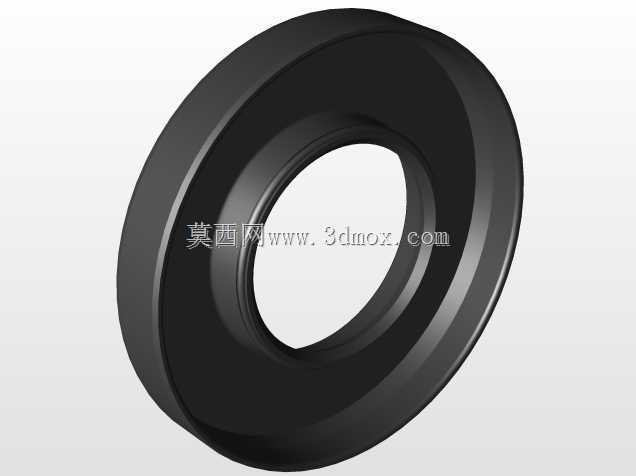

　　这套油封结构覆盖ID6到ID28的连续尺寸区间，把小直径仪表轴、微型减速器轴到常规传动输入轴常用的密封规格整合在同一套参数体系里，结构工程师在布置轴系时可以直接核对轴径、腔体孔径和密封沟槽宽度，不必在二维样本里反复翻找对应号段。模型保留了油封典型的环形断面特征：外侧是与腔体孔过盈配合的金属骨架外缘，保证密封件在孔内不随轴转动；内侧主唇包覆弹簧圈，弹簧持续向唇口施加径向抱紧力，补偿橡胶长期运行后的应力松弛；唇口接触带落在轴表面经过磨削的区段，接触宽度很窄，既能形成稳定油膜，又不会把轴面磨出沟槽。部分规格还带有副唇结构，主唇负责封油，副唇朝外阻挡灰尘和泥水，这种双唇构型在农机、工程机械和户外输送设备上尤其常见。

　　建模时断面轮廓按照回转体逻辑生成，金属骨架、橡胶体和箍紧弹簧的层次关系清晰可辨，装配校核中可以直接剖切观察唇口与轴的接触位置。选型阶段要先确认旋转轴的实际直径公差，轴面粗糙度一般控制在合理磨削范围，太粗糙会加速唇口磨损，过于光滑又不利于油膜建立；腔体内孔需要设置导入倒角，压装时沿轴线均匀推入，不能斜敲导致骨架变形。轴的偏心量、腔体与轴的同轴度以及运转时的轴向窜动都会直接影响唇口跟随能力，高速工况还要核对唇口线速度和橡胶耐温范围。

　　安装边界上，油封外径与腔体孔采用适度过盈实现静密封，沟槽深度、圆角和倒角都要在箱体端盖设计时预留；弹簧不得裸露在高压油流直接冲击的位置，回油侧应保证回油通道畅通，避免背压把唇口顶开。三维结构把这些容易在二维图中被忽略的断面关系直观呈现出来，既可以用于轴系装配干涉检查，也能作为密封沟槽设计、维修备件选型和设备漏油故障分析时的参照。
