9米液压折叠旋转锄头农用整地作业机具

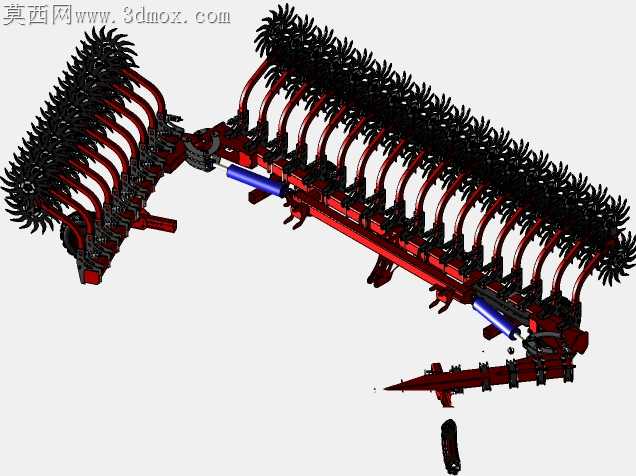

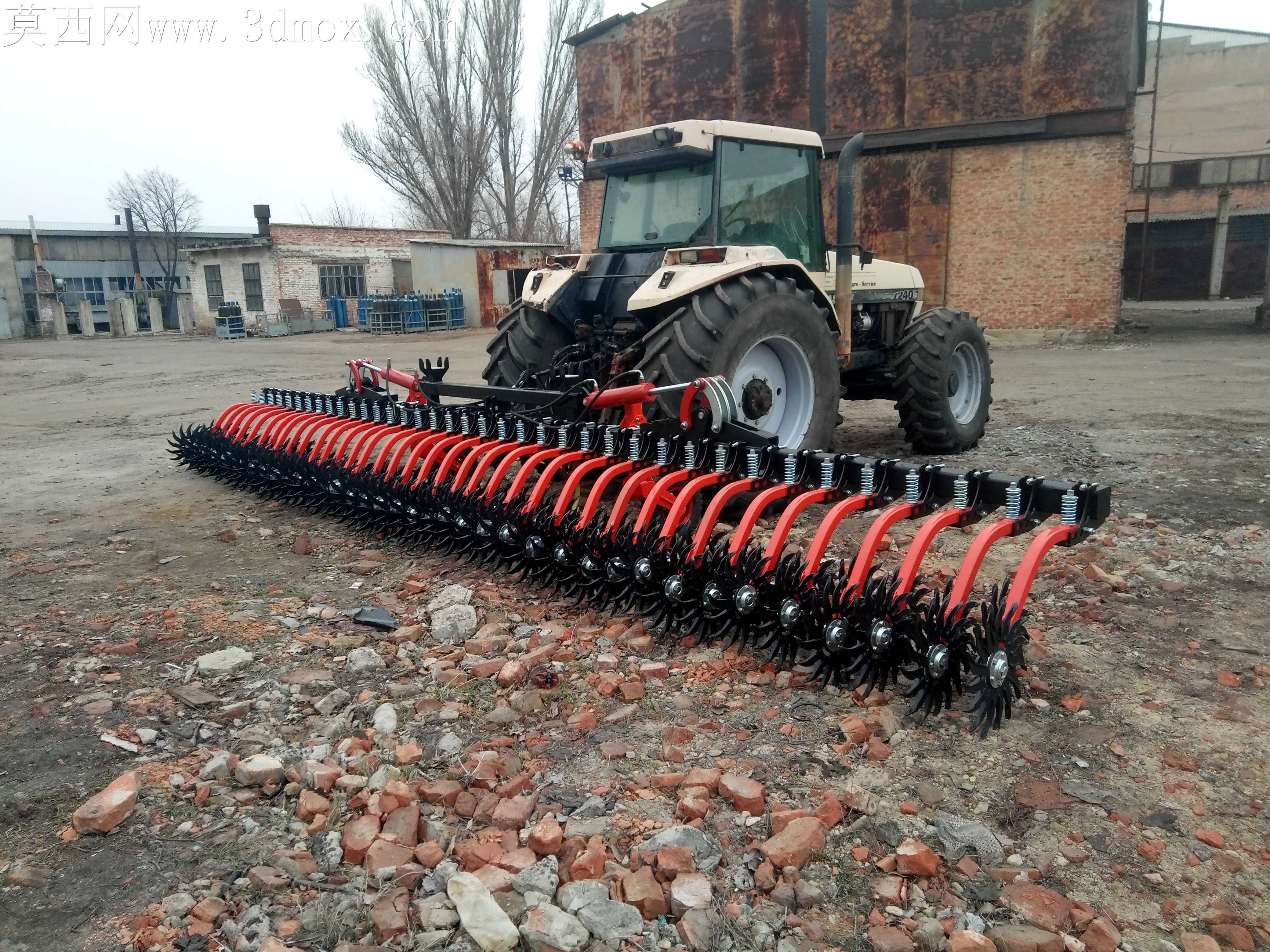

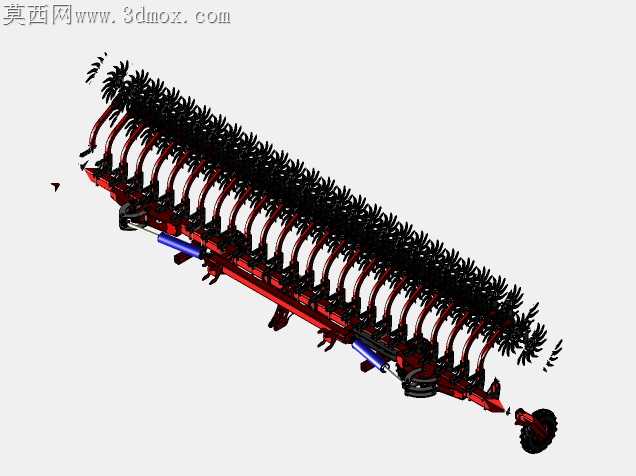

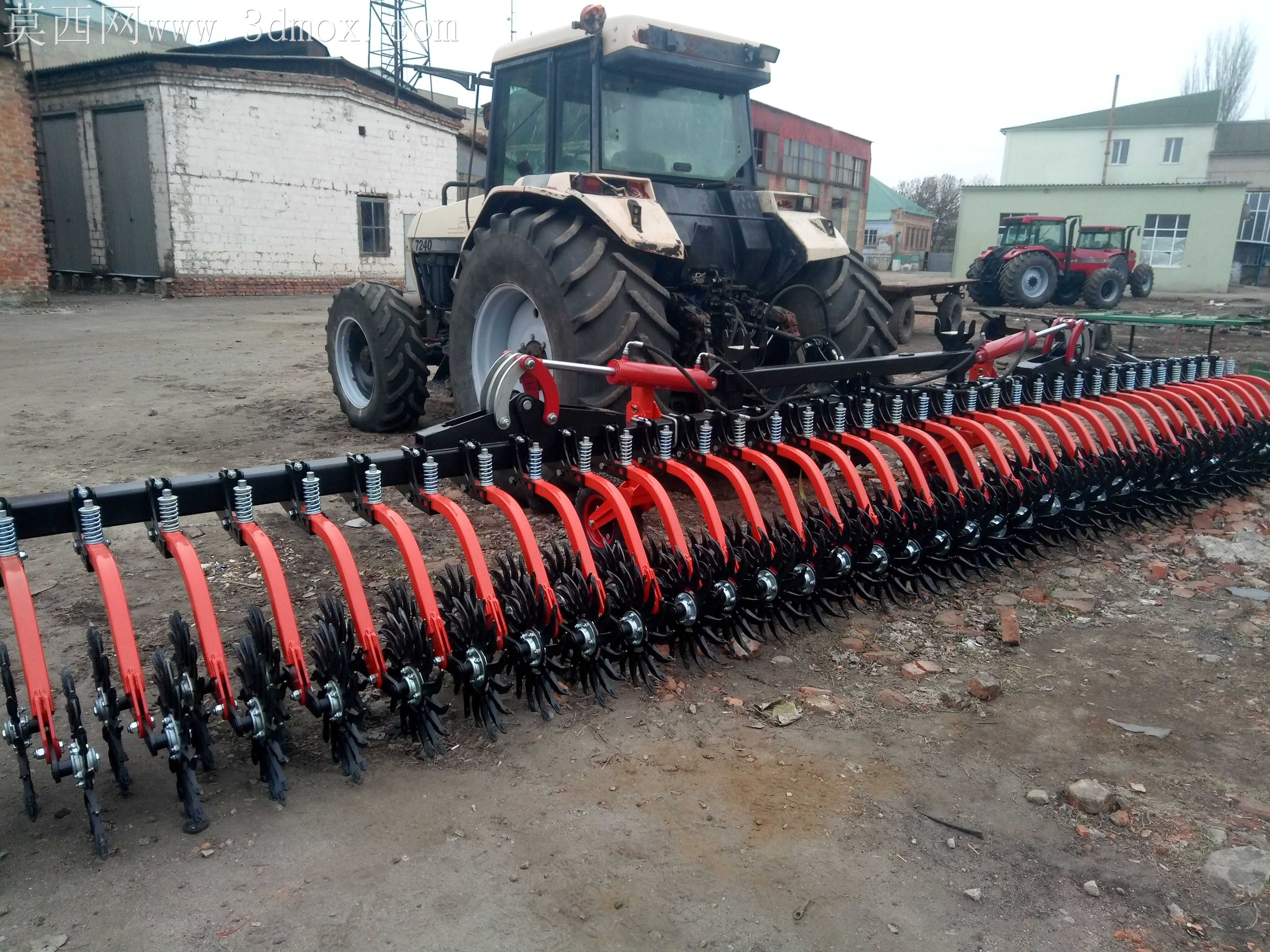

旱田整地作业里，传统宽幅锄具最头疼的就是转场运输超宽、遇起伏地块锄深不均的问题，这套9米幅宽的液压折叠旋转锄，从结构优化的角度把这些田间实际痛点逐一拆解落地。单组锄齿的弹性悬挂结构没有照搬市面常见的刚性固定方案，每根红色弯臂根部都预留了15毫米的浮动行程，搭配内置的圆柱螺旋压缩弹簧，当锄齿碰到田间埋存的砖块、作物残根或者局部凸起的硬土层时，弯臂会顺着受力方向向上抬升避让，不会出现硬掰导致的臂体开裂或者锄齿崩断，弹簧的预紧力可以根据不同土壤的容重调整，沙土地调软预紧力避免锄得过深兜土，黏重黑土地调硬预紧力保证碎土深度达标。折叠铰点的位置选在主梁距离端部三分之一处，没有放在主梁最外侧，是考虑到折叠状态下整机的重心偏移量，液压油缸的推力经过铰点力臂换算，选用63缸径的双向液压油缸就能完成折叠动作，不需要额外加装平衡阀，折叠后整机宽度控制在2.6米以内，完全符合乡村道路的通行限宽要求，铰点处的销轴做了渗碳淬火处理，表面硬度达到HRC55-60，避免频繁折叠转动带来的销轴磨损失圆，连接法兰处预留了0.2毫米的装配间隙，既不会因为间隙过大出现折叠晃荡，也不会因为公差过紧导致低温下铰点卡滞。旋转锄齿的排布没有采用等距直线排列，相邻两组锄齿的安装角度错开7度，作业时不会出现相邻锄齿带土互相缠绕的情况，每片星形锄片的刃口做了30度的倒角，碎土的时候能把表层板结的土壤切开，同时把埋在土下的杂草根系挑到地表晾晒，不会出现缠草堵转的问题。主梁采用矩形空心型钢制作，壁厚选6毫米而不是常规的4毫米，是考虑到9米幅宽下的主梁挠度，满载作业时主梁中部的下挠量控制在3毫米以内，不会出现中间位置锄深过浅、两端锄深超差的情况，主梁和拖拉机后悬挂的连接架做了三角加强筋布局，牵引作业时的拉力会顺着加强筋分散到整个主梁截面，不会出现悬挂接板处焊缝撕裂的隐患。每处润滑点都预留了直通式黄油嘴的安装位置，日常保养时不需要拆解结构就能完成注油，锄齿的固定螺栓采用防松自锁螺母，长时间高频振动作业也不会出现螺母松动掉落的问题，折叠状态下的液压管路顺着主梁内侧的管卡固定，不会出现管路外露被作物秸秆刮破的情况。
