14型耕耘机弹簧立柱耕作部件

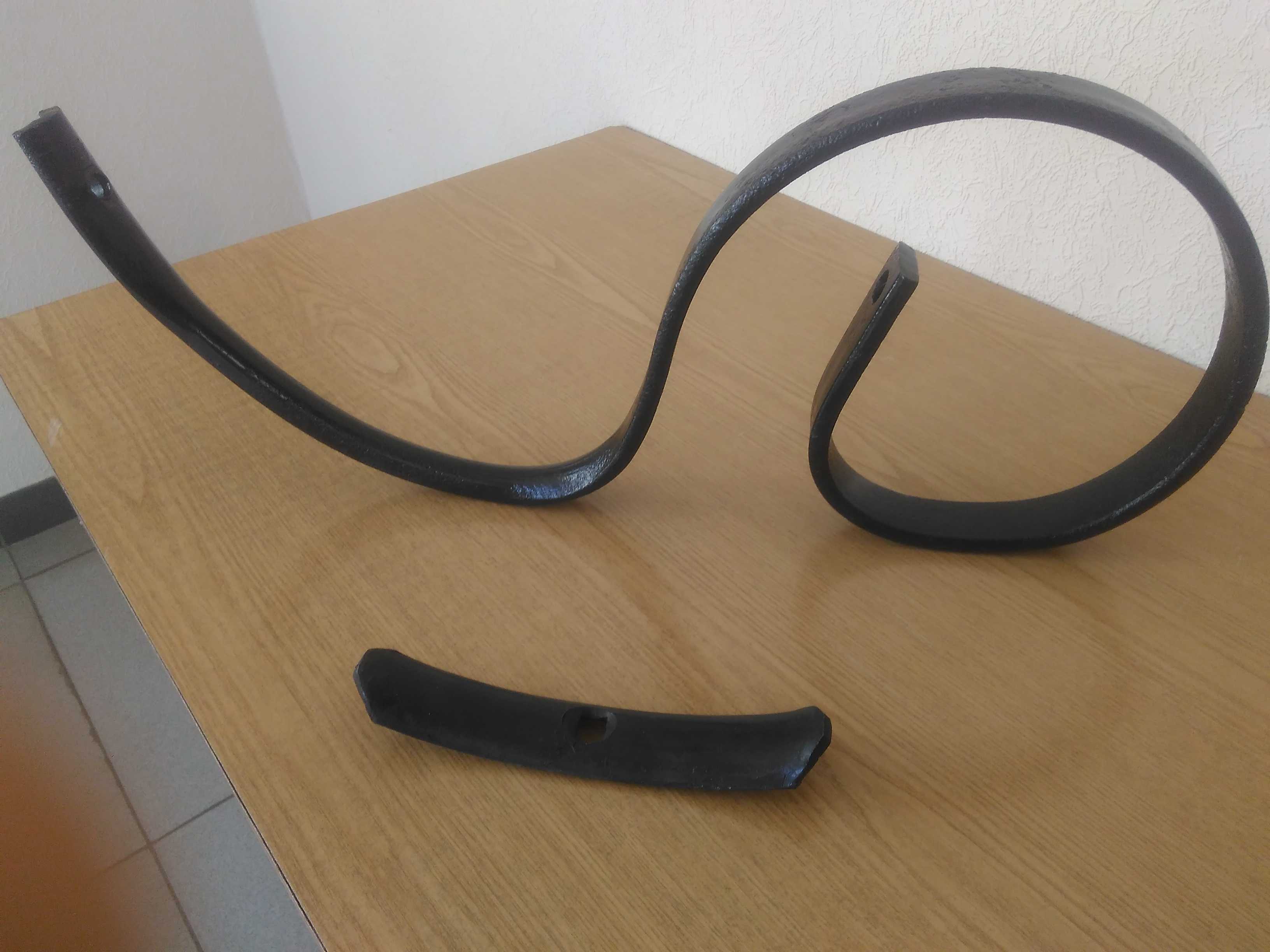

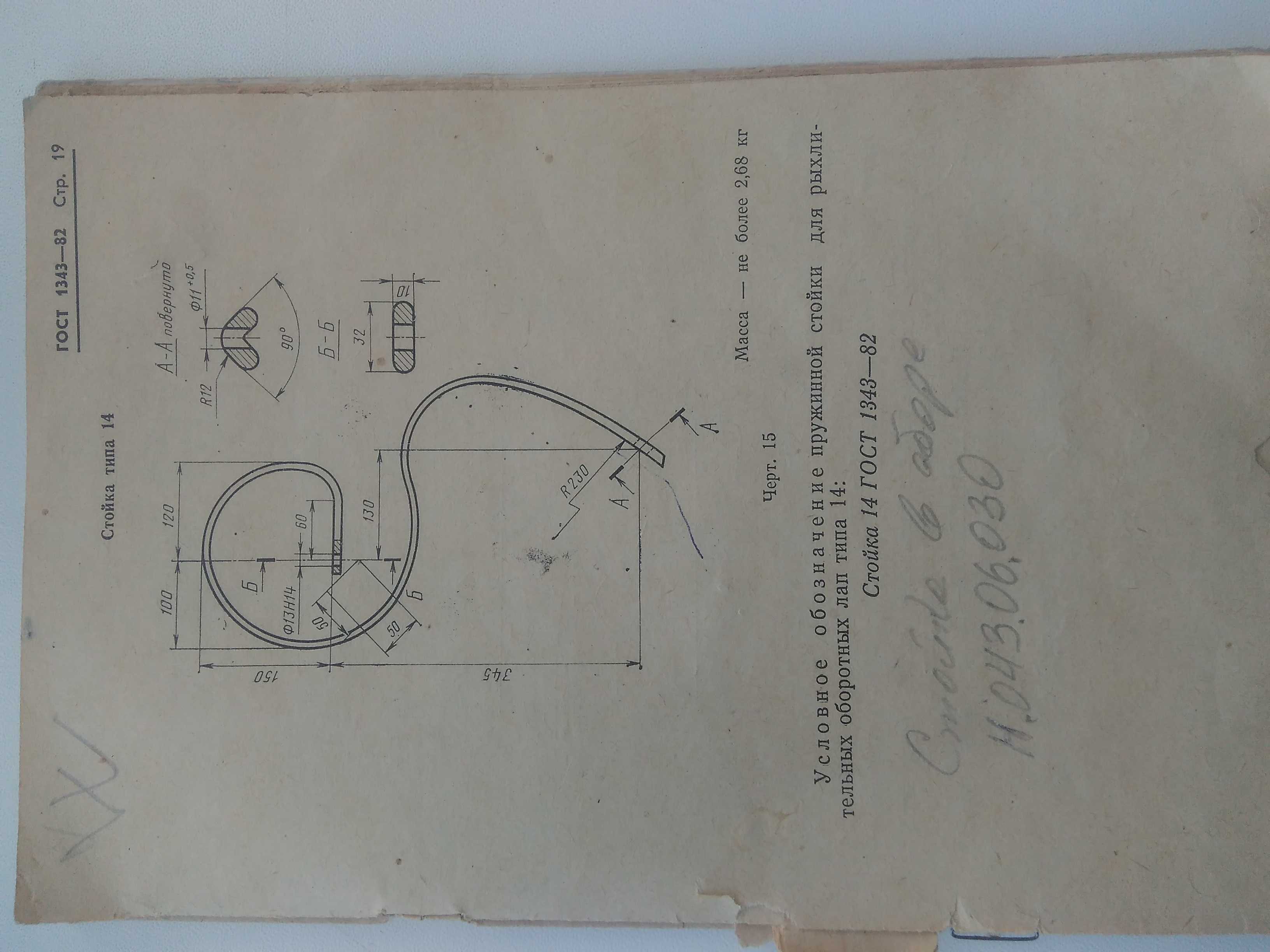

　　该弹性立柱部件主要配套中耕类耕耘设备使用，在农田作业环节中承担承载耕作铲具、缓冲作业冲击载荷的核心作用，是旱地中耕、作物行间松土除草作业设备上的易损核心功能件。田间作业时，立柱下端直接连接对应规格的耕作锄铲，入土作业过程中遇到土壤中的石块、作物残根等硬质障碍物时，依靠自身弧形结构产生的弹性形变实现避让，避免刚性连接结构出现铲柄断裂、机架变形等故障，同时可以在作业过程中维持耕深的相对稳定，减少地表起伏带来的耕作深度波动。从结构设计逻辑来看，整体采用变曲率弧形弹簧钢成型结构，摒弃了传统直柄刚性立柱的设计思路，上端预留的安装孔位用于和耕耘机机架横梁实现铰接固定，下端的平直段预留的安装孔用于配套固定不同幅宽的耕作锄铲，

　　弧形段的曲率经过田间作业载荷反复校核，在保证弹性形变行程足够的前提下，避免形变过程中出现应力集中导致的金属疲劳断裂。安装边界方面，上端铰接位的孔位尺寸匹配通用中耕机机架的标准安装座间距，不需要对原有设备机架进行额外打孔改造即可完成换装，下端安装位的孔距适配常规规格的锄铲连接结构，用户可根据实际耕作需求更换不同作业宽度的锄铲部件。实际田间作业场景中，这类弹性立柱多用于牵引式或者悬挂式中耕耕耘机，在玉米、棉花、大豆等旱作作物的苗期行间中耕环节应用广泛，作业速度通常控制在每小时五到八公里区间，弹性结构可以有效过滤作业过程中土壤阻力波动带来的冲击，降低整机机架的振动载荷，延长设备整体的维修保养周期。结构成型过程中，

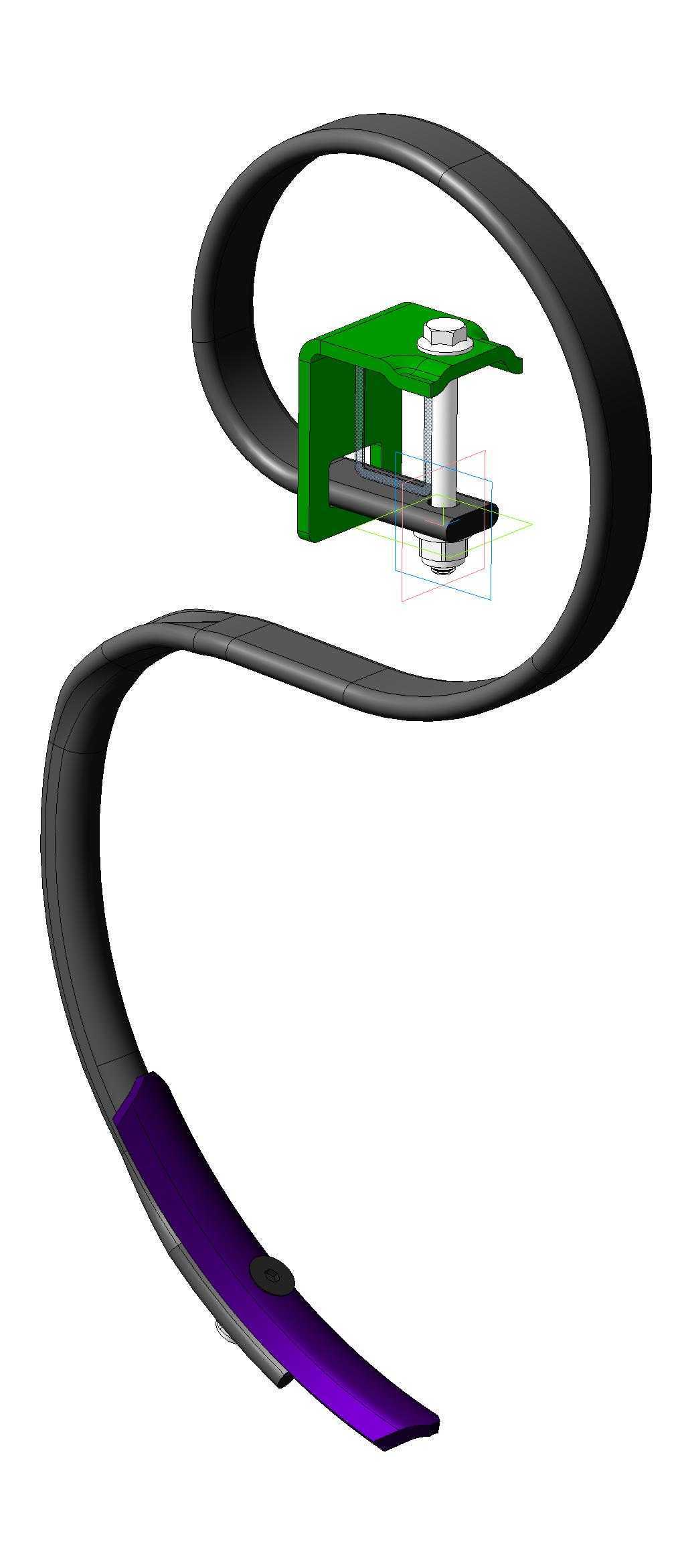

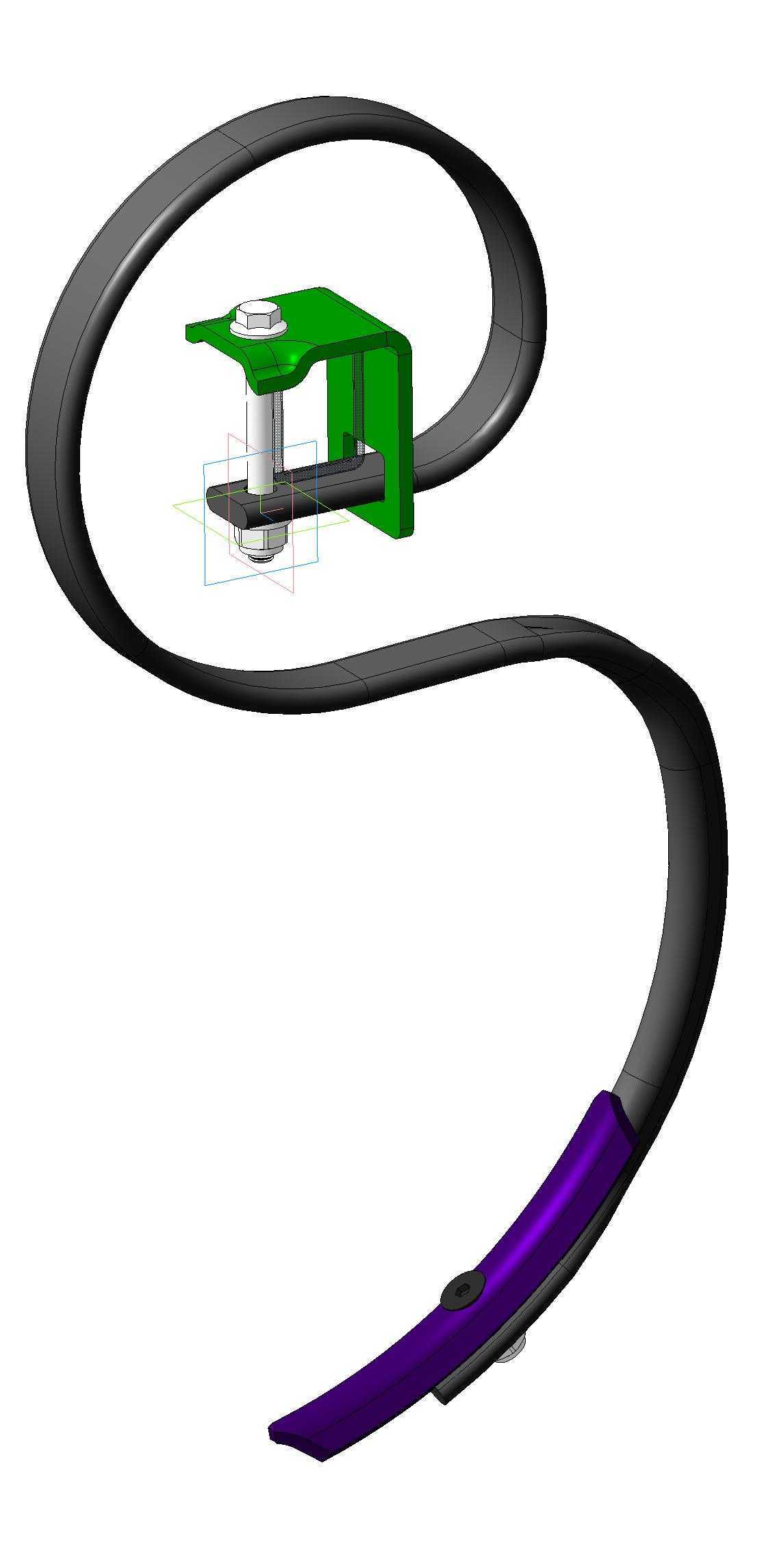

　　整体采用弹簧钢热弯成型后做淬火回火热处理，表面做发黑防锈处理，适应田间高湿、多土壤摩擦的作业环境，弧形段的截面尺寸经过载荷验算，在常规壤土作业环境下，单次弹性形变的最大行程可以满足十厘米以内的障碍物避让需求，不会因为形变量过大导致塑性变形失效。和传统刚性立柱相比，这种弹性结构的立柱不需要额外配置弹簧缓冲机构，自身结构就可以实现缓冲避让功能，整体结构更简洁，故障点更少，日常作业过程中只需要定期检查铰接位的紧固螺栓磨损情况，以及弧形段是否出现肉眼可见的裂纹即可，维护成本更低。在进行三维结构建模时，需要重点校核弧形段各位置的曲率过渡，避免出现曲率突变导致的应力集中点，同时要保证上下安装孔的同轴度公差，避免安装后出现锄铲偏斜，

　　导致作业过程中出现侧向力，加剧立柱的磨损。安装时需要注意，上端铰接位的紧固螺栓不能锁死，需要保留足够的转动间隙，保证立柱遇到障碍物时可以顺利绕铰接点转动，配合自身弹性形变完成避让动作，下端安装锄铲时需要保证锄铲的入土角符合作业要求，避免因为安装角度偏差导致作业阻力过大，增加立柱的载荷负担。不同作业强度的场景下，可以根据土壤硬度选择对应截面厚度的立柱型号，重黏土地作业场景可以选择截面更厚的规格，沙壤土作业场景选择常规厚度规格即可，兼顾作业可靠性和部件轻量化需求。
