工业起重作业配套机械手结构设计方案

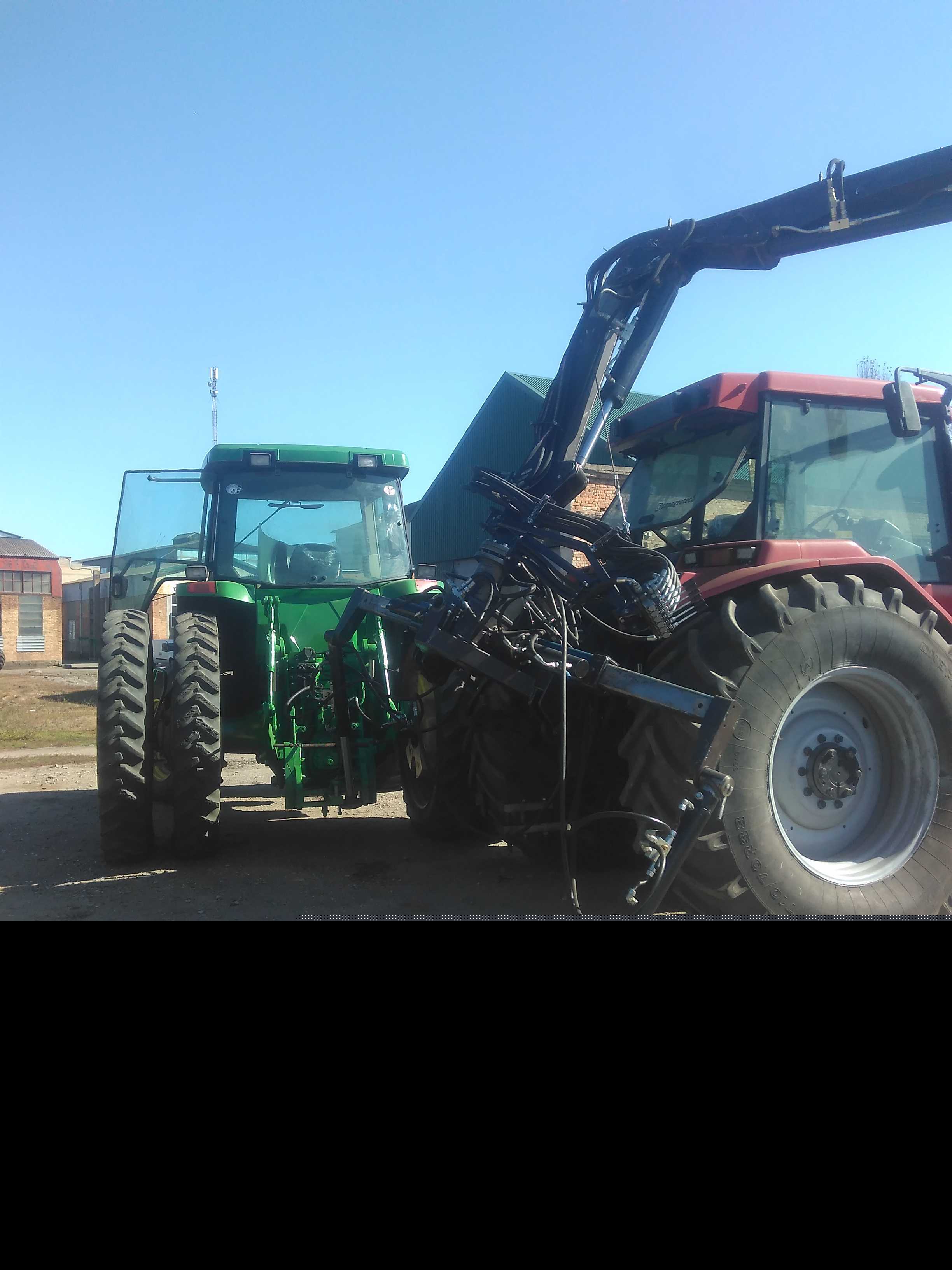

　　在重型工业生产的物料转运环节，车间内的重型工件吊装、码垛、跨工位转序长期依赖通用起重设备搭配人工挂钩作业，不仅作业效率受挂钩对位流程限制，还存在吊点对位偏差带来的载荷偏移风险，这套起重配套机械手正是针对这类场景做的结构适配设计。从实际落地的作业场景来看，该机械手可直接配套桥式起重机、门式起重机的起升吊钩端使用，覆盖机械加工车间的重型毛坯件上下料、仓储区的重型货箱码垛、钢结构加工段的型钢转运、装配工位的大重量部件对位安装等多类作业需求，替代传统人工挂钩、扶稳对位的人工作业环节，降低重载作业下的人员安全风险，同时压缩单批次物料转运的辅助作业时长。

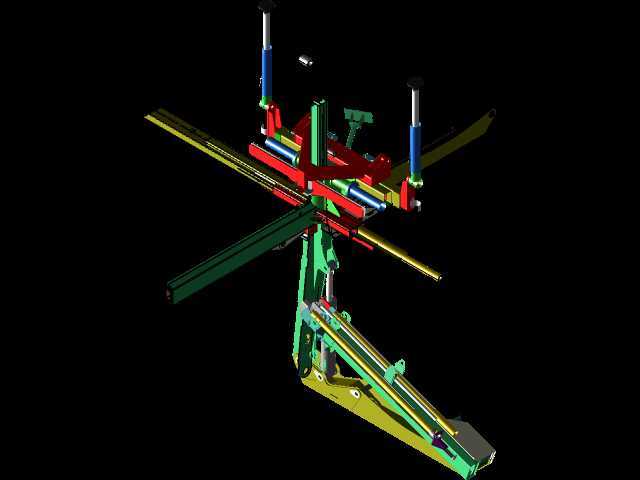

　　从功能特性上看，这套机械手的执行端采用可自适应调节的夹取结构，针对不同外形的被吊物做了夹持范围的冗余设计：针对规则的箱型工件，夹爪内侧的防滑承压块可贴合工件侧壁提供均匀夹持力，避免单点应力过大造成工件表面损伤；针对轴类、型钢类长条形工件，夹爪可切换为对抱式夹持姿态，配合端部的限位挡块防止工件在起吊升降过程中出现轴向窜动；针对带吊装孔的异形重型工件，夹爪端可快速更换为插销式吊具接头，无需额外更换整套末端执行机构即可适配不同吊点形式的工件。整套机械手的回转结构采用集成式回转支承设计，可在起吊悬空状态下完成360度水平回转，配合小幅度的俯仰角度调节，能够在工件不落地的前提下完成姿态调整，直接适配装配工位的对位安装需求，省去二次吊装对位的流程。

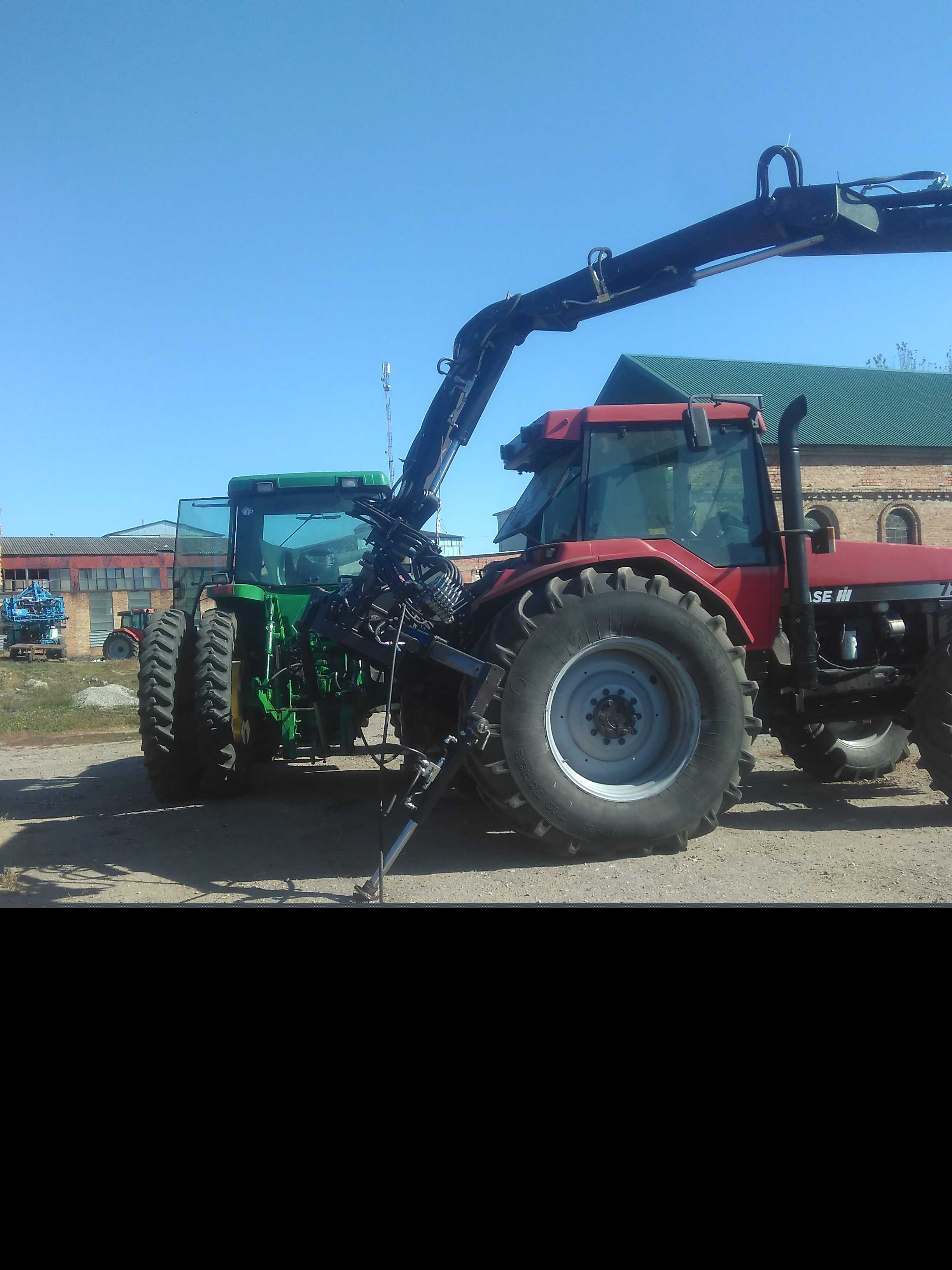

　　设计过程中首先考虑的是与现有起重设备的安装适配边界，整套机械手的顶部连接端采用标准吊钩适配的吊耳结构，连接尺寸覆盖市面主流10吨级及以下通用起重机的吊钩开口尺寸，无需对现有起重机的起升机构做任何改造即可直接挂接使用，安装时仅需将吊钩卡入顶部吊耳的防脱卡槽内，插入安全销即可完成固定，单人即可在十分钟内完成整套设备的挂接与调试。整体结构的自重控制在合理区间，在保证结构强度满足额定起吊载荷要求的前提下，尽可能降低设备自重带来的起重机额定载荷损耗，避免过多占用起重设备的有效起重量。

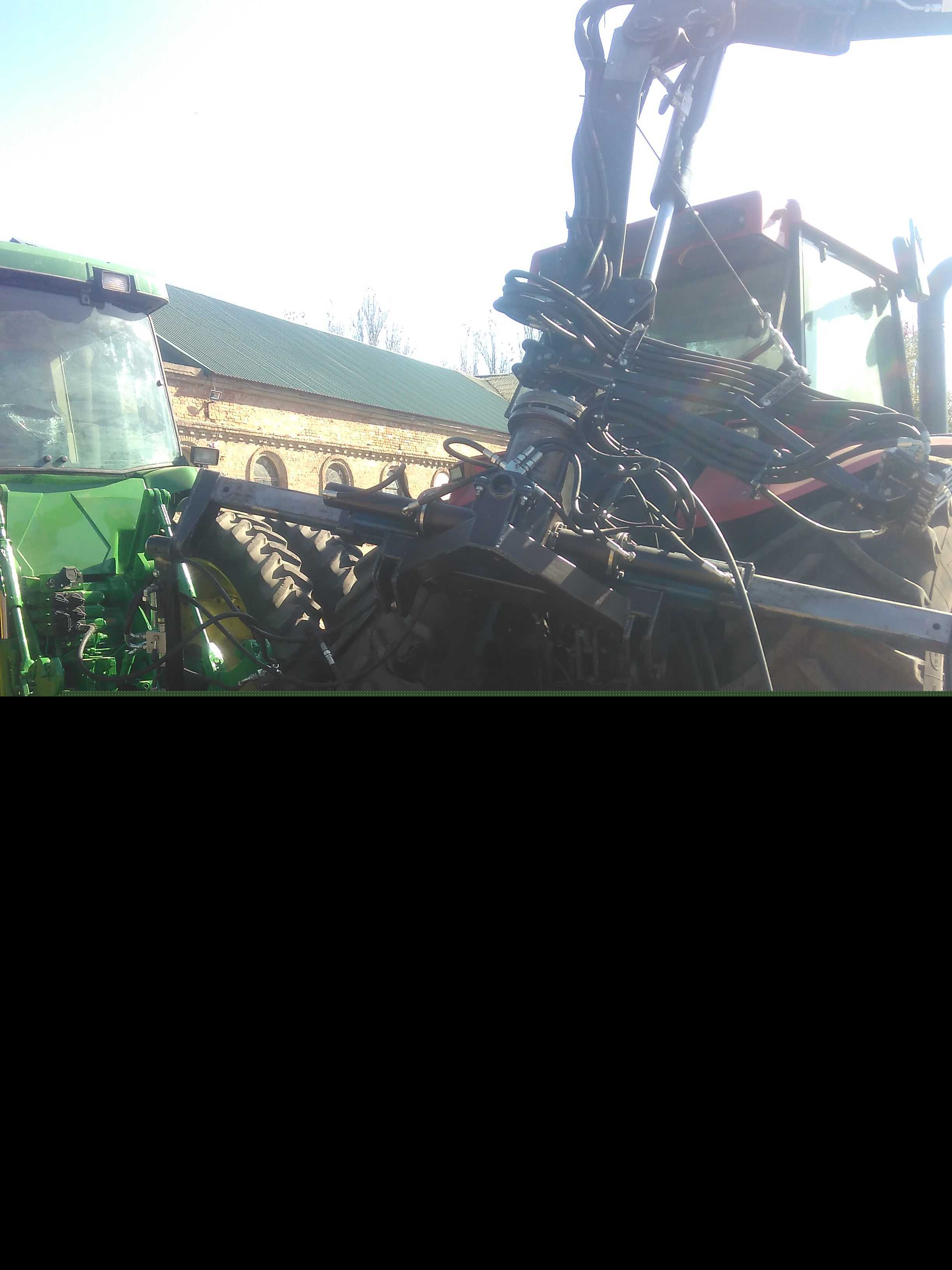

　　结构设计阶段，所有受力构件均采用Q355B焊接结构件，针对夹爪受力点、回转支承连接法兰、顶部吊耳这几个核心应力集中区域，做了有限元受力校核，在1.25倍额定载荷的工况下，最大应力值远低于材料的屈服强度，保证重载作业下的结构可靠性。夹爪的开合驱动采用液压驱动形式，动力源可直接对接起重机现有液压系统，也可搭配独立的小型液压站使用，驱动回路中设置了液压锁止结构，即使出现液压管路失压的极端情况，夹爪也可保持当前夹持力不会突然松开，避免被吊物坠落引发安全事故。整套设备的外形尺寸在收拢状态下可适配车间内常见的3.5米标准通道宽度，不会在转运过程中与通道两侧的设备、料架发生剐蹭，夹爪的最大开合行程覆盖了车间内90%以上常见重型工件的外形尺寸，无需针对特殊工件单独定制夹爪即可完成常规作业。

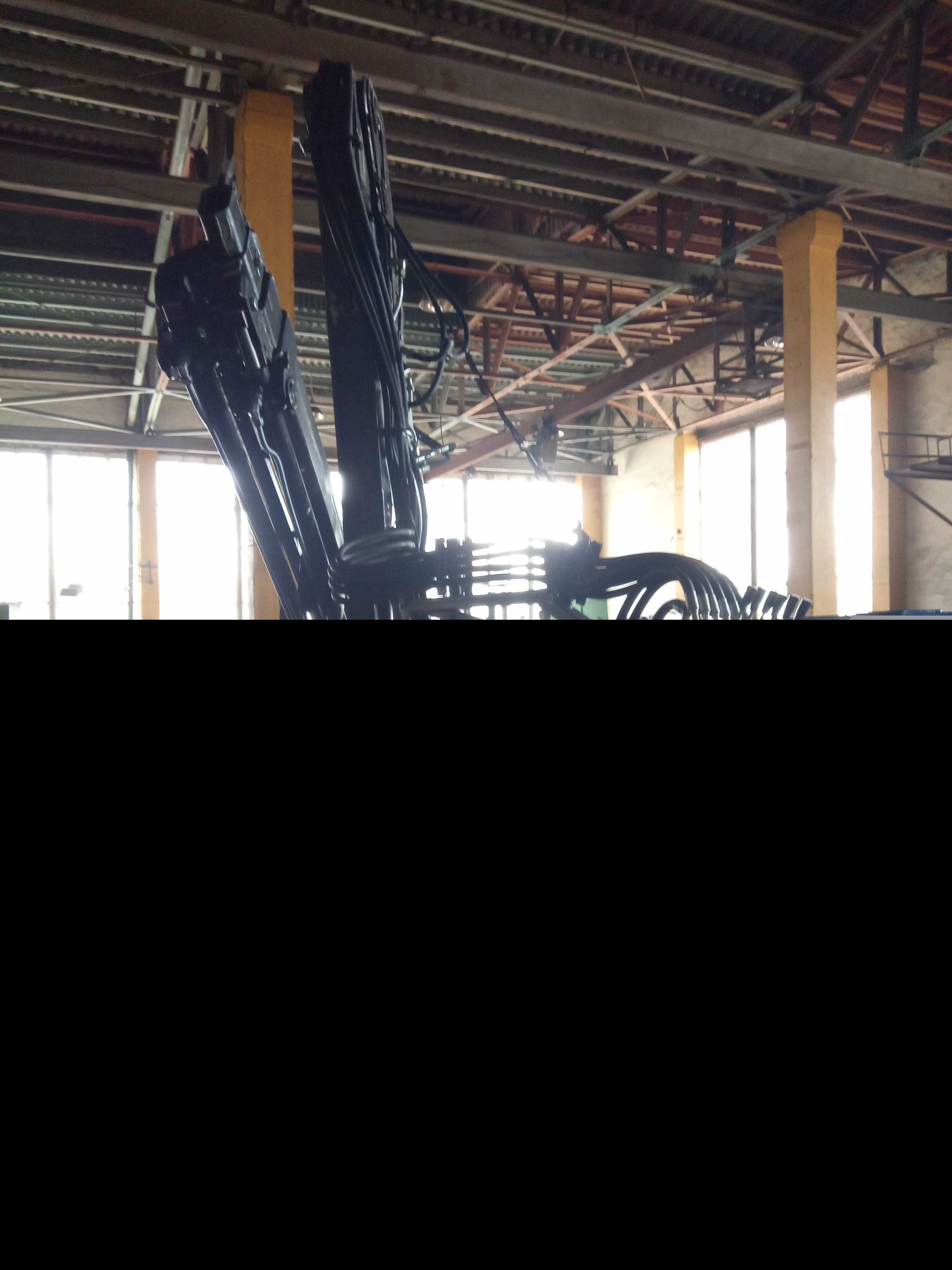

　　在安装边界的考量上，整套机械手的垂直方向安装高度预留了足够的安全距离，挂接在起重机吊钩上之后，最低作业位置可覆盖车间地面的工件抓取需求，最高起升位置不会与起重机的小车架、起升卷扬机构发生干涉，同时机械手的所有外露管线均采用拖链防护，避免在升降、回转过程中管线被剐蹭破损。考虑到车间内的多粉尘、多金属切削碎屑的作业环境，所有转动配合面均设置了防尘密封圈，防止碎屑进入配合面造成机构磨损，日常维护仅需按周期对润滑点加注润滑脂即可，无需复杂的拆解保养，适配工业车间的粗放式维护条件。

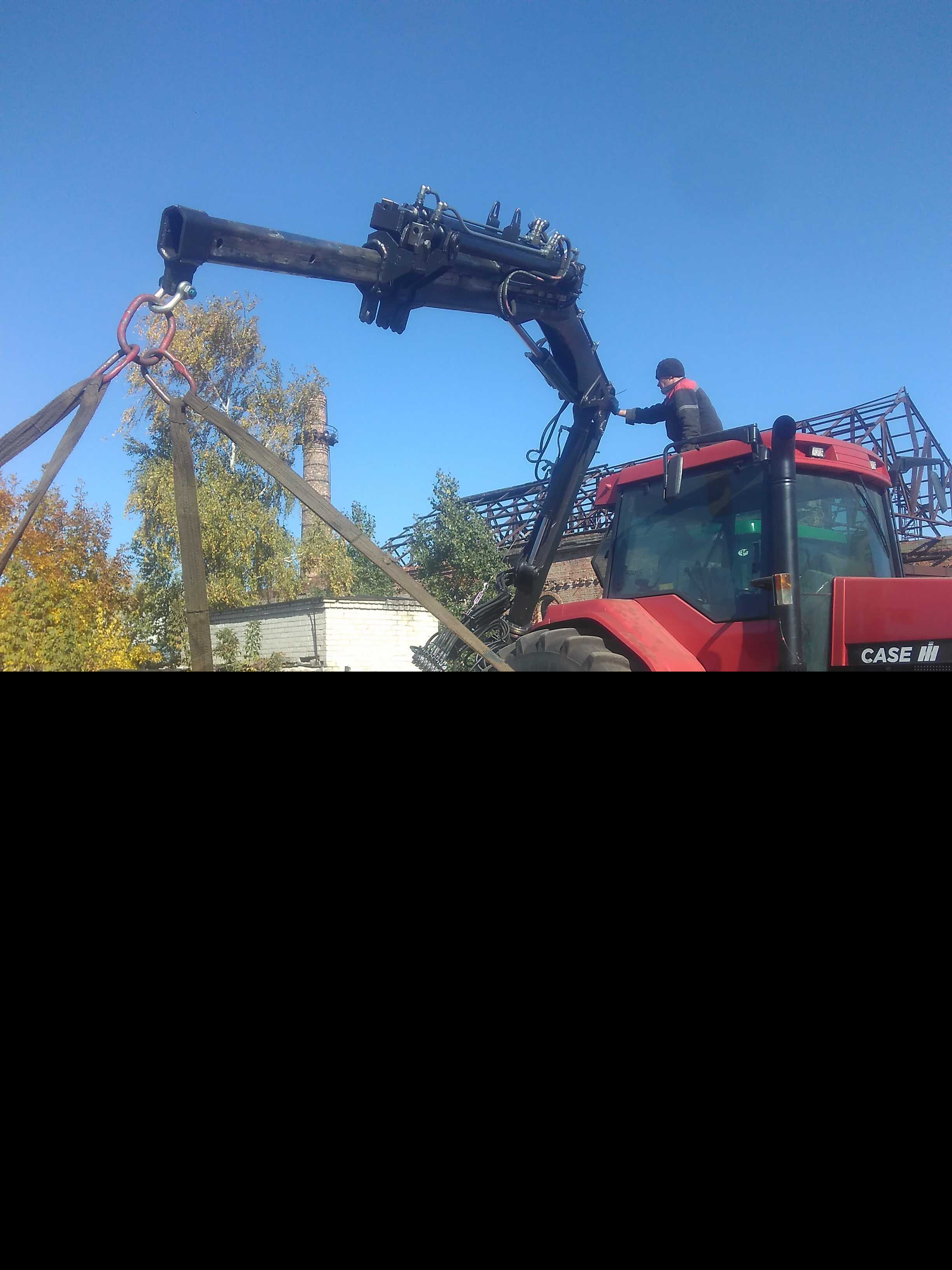

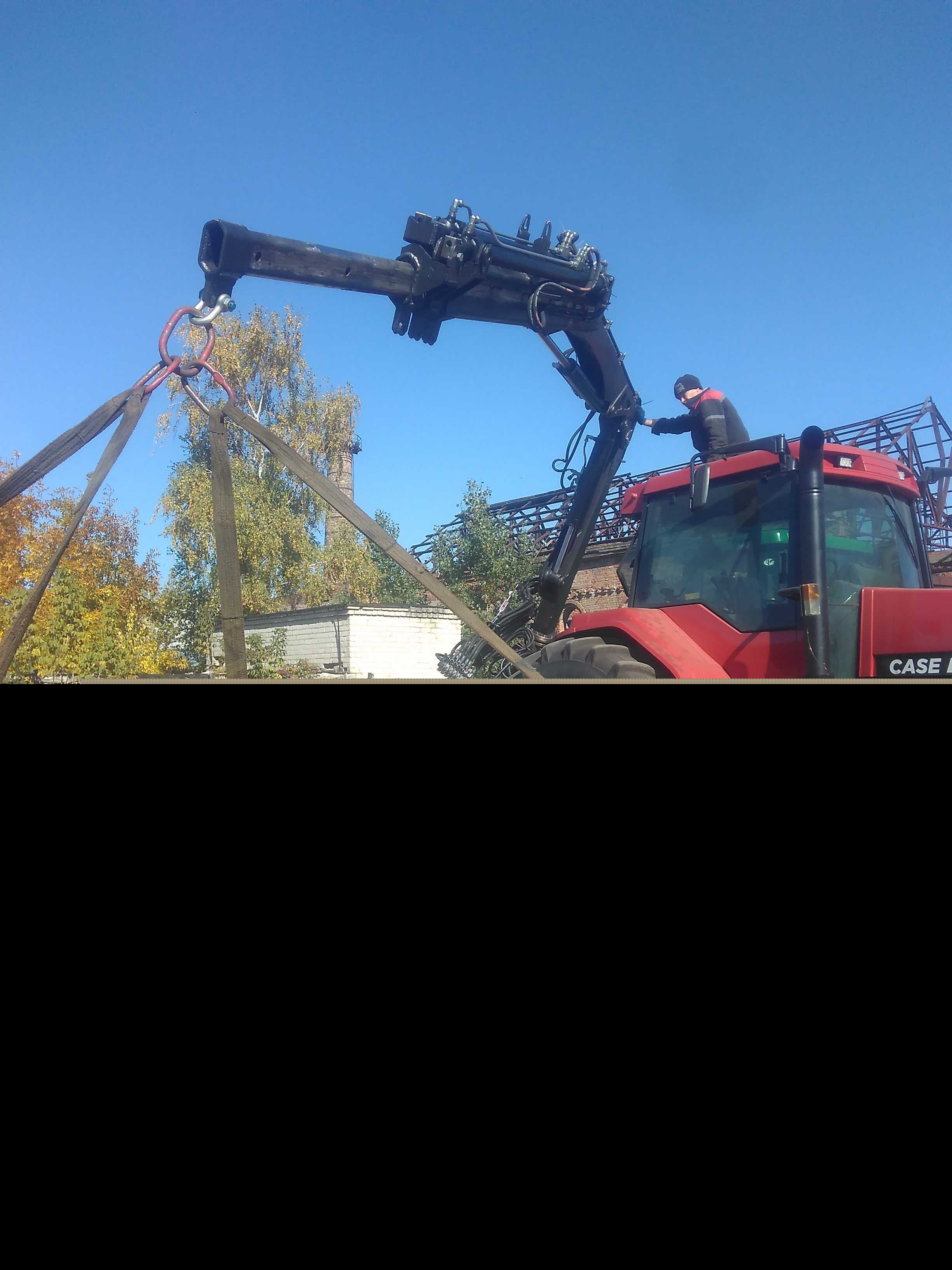

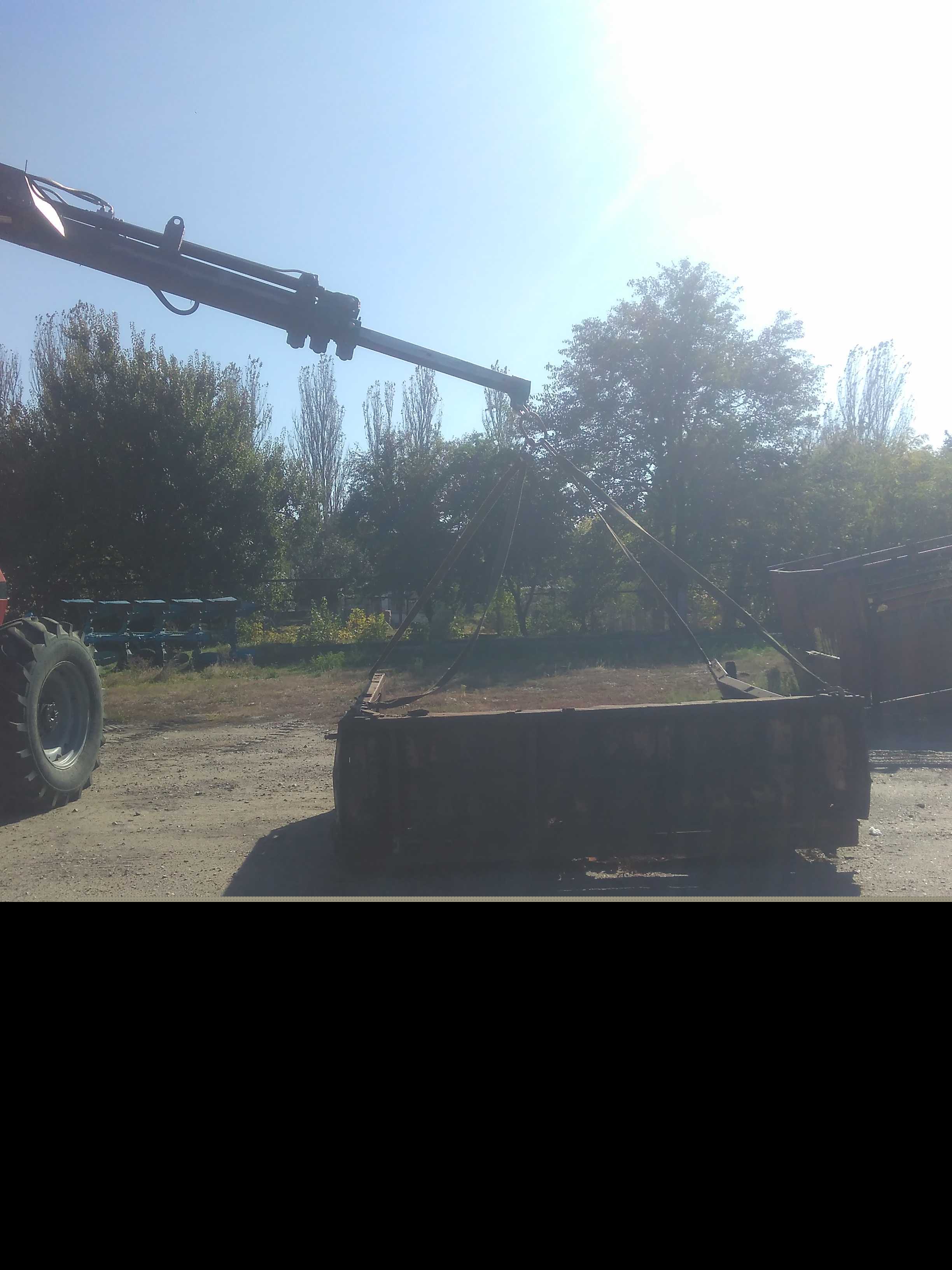

　　实际作业过程中，操作人员可通过有线遥控手柄在距离起吊点3米外的安全位置完成夹爪开合、回转、俯仰的所有操作，无需近距离扶靠被吊工件，彻底规避工件摆动、坠落带来的人员伤害风险。对比传统的人工挂钩吊装作业，单趟物料转运的作业时间可压缩40%左右，尤其是在需要频繁调整工件姿态的装配作业场景下，效率提升更为明显。整套结构的设计没有冗余的复杂功能，所有结构设计均围绕重载作业下的可靠性、场景适配性、安装便捷性展开，没有为了追求智能化添加不必要的电子元件，尽可能降低设备的故障点，保证在工业车间的复杂作业环境下可长期稳定运行。
