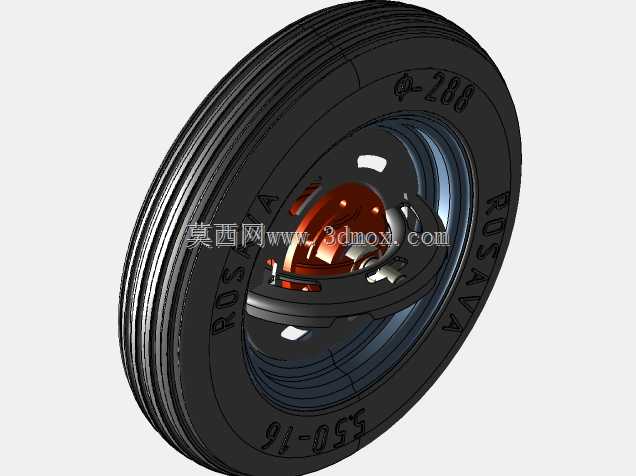

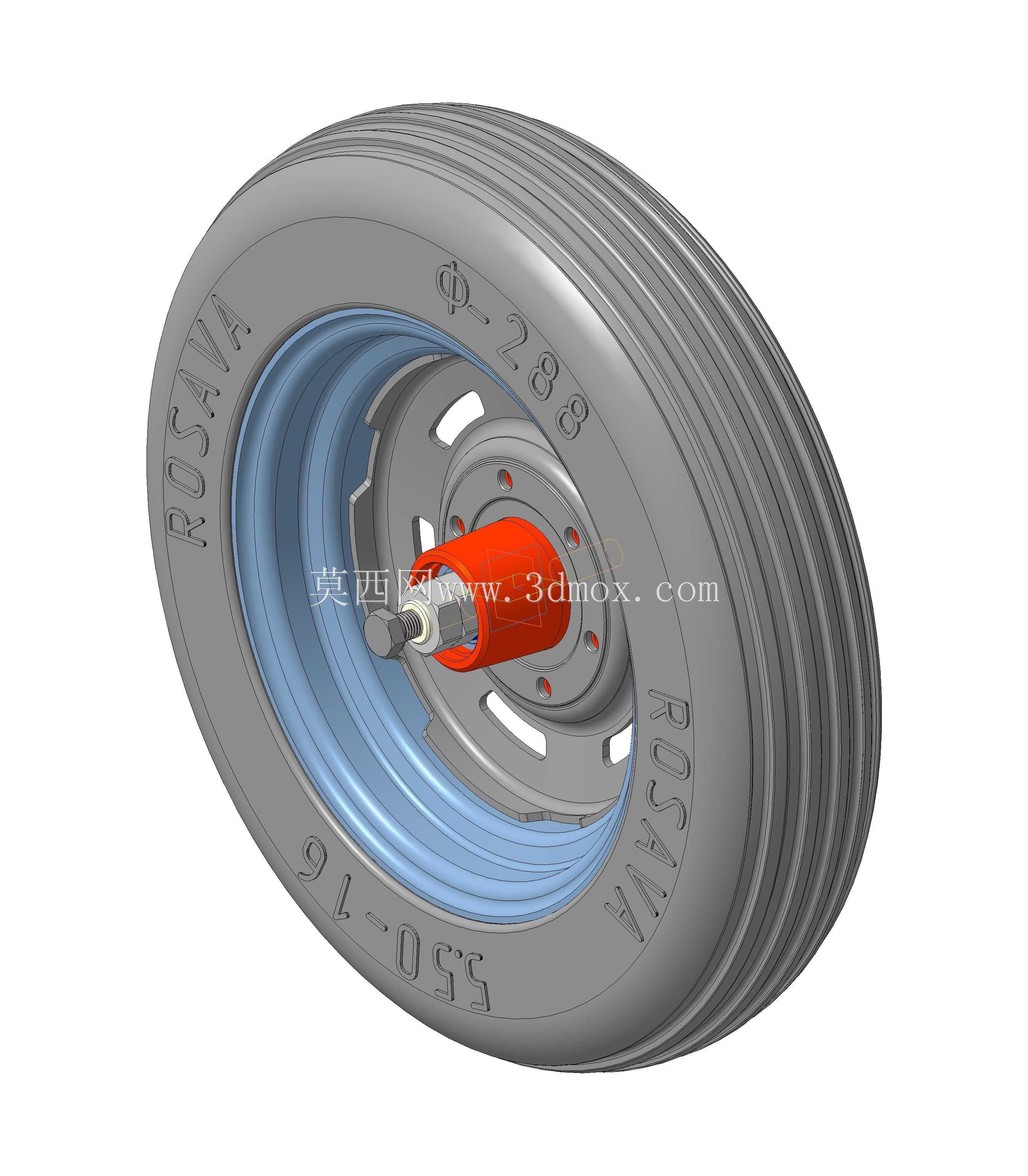

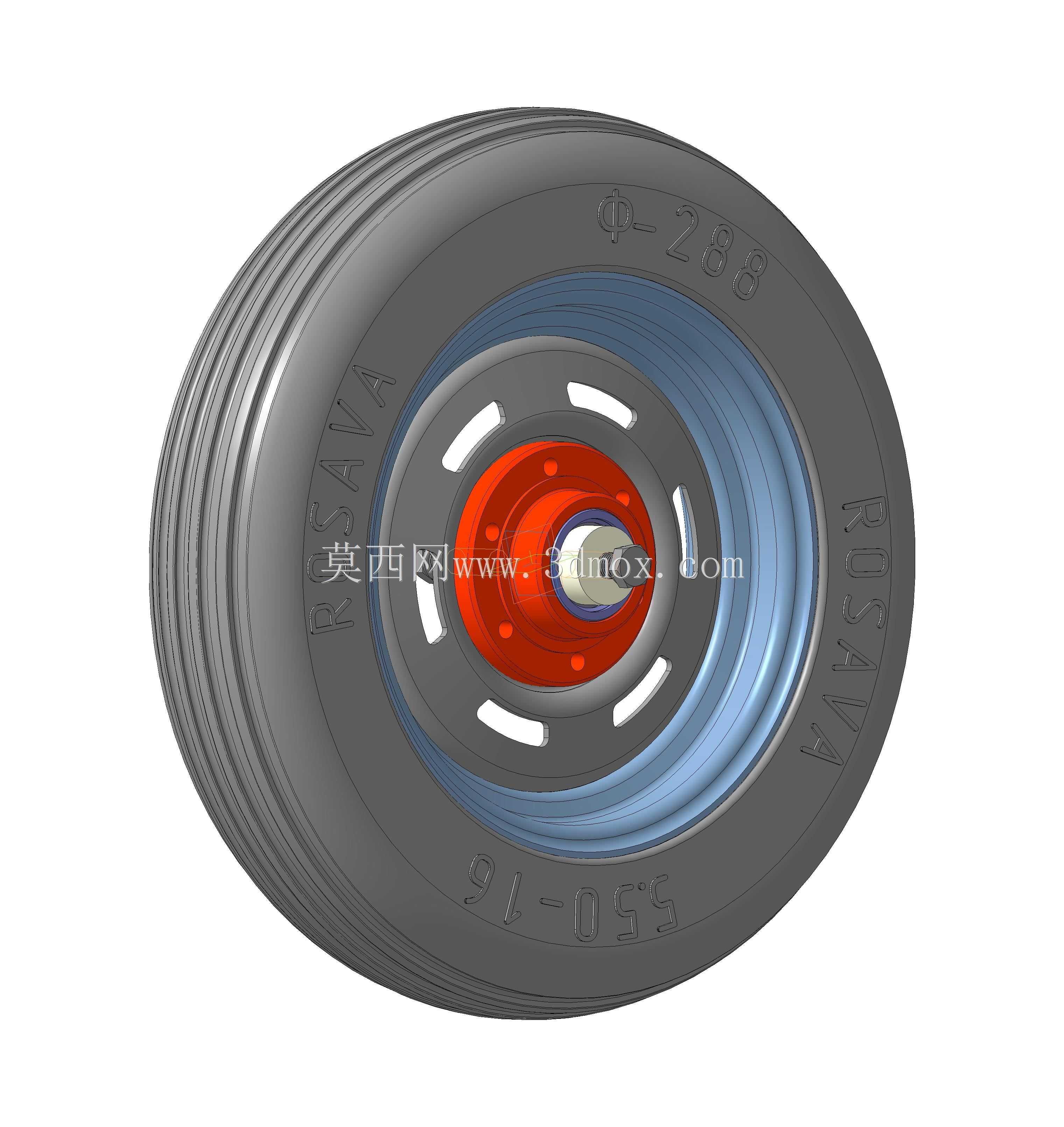

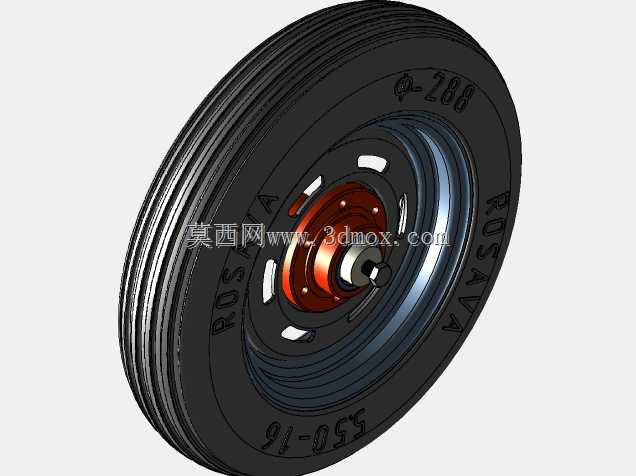

农业车辆用5.50-16规格行走车轮结构

这款5.50-16规格的车轮结构，主要适配中小型农业作业机械的行走系统，常见于农用拖拉机、田间作业拖车、小型植保机械的非铺装路面行走场景，兼顾农田软质路面的抓附能力与硬质机耕道的行驶耐磨性。从结构设计来看，轮胎胎面采用多道纵向环形沟槽搭配块状胎纹布局，胎侧标注的规格参数直接对应轮辋匹配尺寸，胎体厚度做了针对性加强，能够抵御田间作业时秸秆、碎石的穿刺，同时适配较低的胎压工况，增大与松软土壤的接触面积，降低作业时的接地比压，减少对农田耕作层的压实破坏。轮辋部分采用分体式压合结构，蓝色涂装的轮辐为钢板冲压成型，沿周向均匀开设的减重孔在保证结构强度的前提下降低了整体转动惯量，轮辐与轮毂连接的螺栓孔位做了沉台处理，安装时螺栓头部可完全沉入沉台内，避免行驶过程中螺栓与周边制动、转向部件发生运动干涉。中心的轮毂集成了轴头安装位与轴承配合腔，红色的轴端固定结构直接对应车桥轴头的锁紧安装方式，安装边界完全匹配常规农用车辆16英寸轮辋的安装尺寸，轮辐的螺栓孔分布圆直径、中心孔公差都按照农用车辆通用安装标准设计，可直接替换同规格的原厂车轮部件，无需额外改动车桥端的连接结构。设计过程中优先考虑了农业作业的复杂工况，轮辋与轮胎的配合止口做了圆角过渡处理，避免低压行驶时轮胎胎圈与轮辋硬边发生切割损伤，轮毂内部的轴承位预留了足够的润滑脂存储空间，可延长田间作业时的维护周期，减少日常保养频次。胎侧的标识凸起直接在轮胎建模时一体成型，还原了实物的标识布局，轮辐表面的冲压加强筋沿径向分布，能够承受车辆满载时的径向载荷与转向时的侧向冲击力，即使在坑洼田间路面高速行驶，也能保证轮辐不会发生塑性变形。整个车轮的装配关系完全还原实车装配逻辑，轮胎与轮辋的配合面、轮辐与轮毂的焊接贴合面、轴头锁紧部件的配合间隙都按照实际工程公差做了对应处理，可直接用于农业机械行走系统的装配干涉校验、运动仿真分析，也可作为农用车辆改装、配件选型时的结构参考，帮助设计人员快速核对安装尺寸，规避选型时的尺寸匹配错误。
