轴流式压气机叶栅结构三维设计

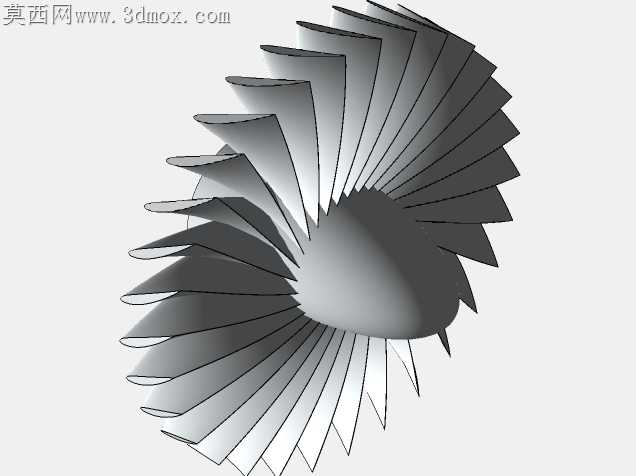

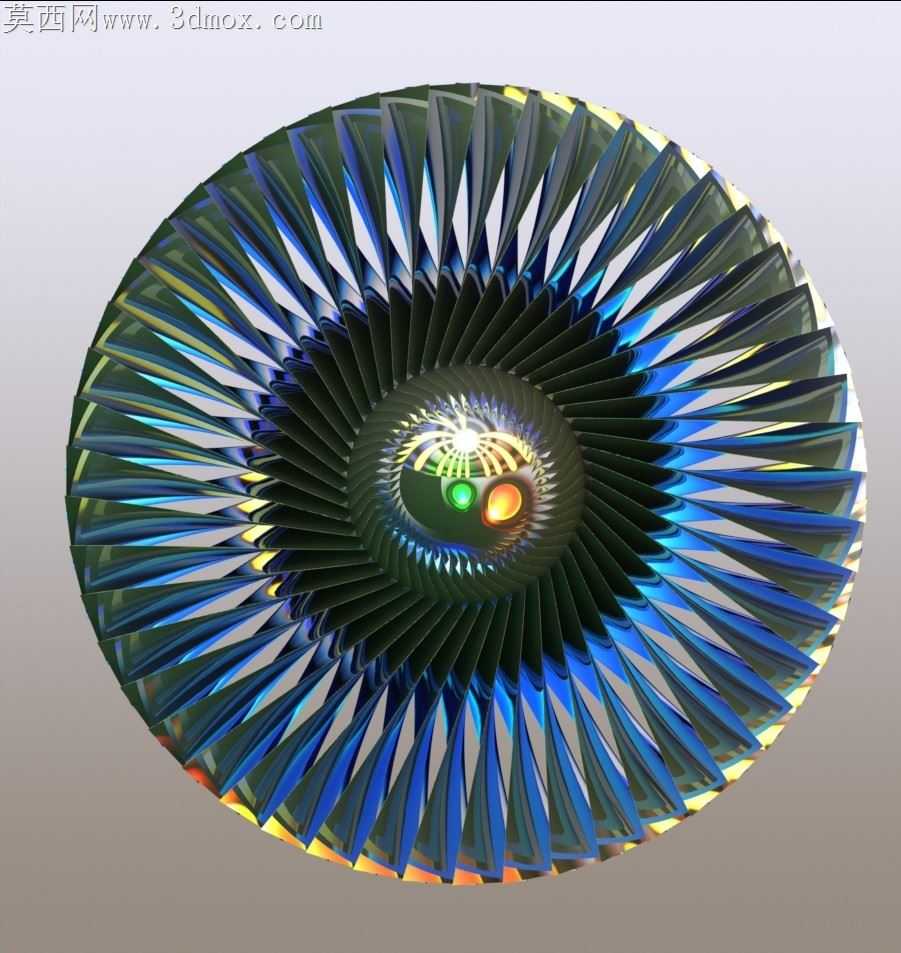

曲面设计视角下，轴流式压气机的叶型曲面精度直接决定整机气动效率，常规建模中常出现叶根圆角过渡生硬、叶顶间隙曲面畸变的问题，稍有偏差就会导致流场仿真时出现局部涡流，与实际工况的压比、效率数据偏差超过8%。这款模型的叶身曲面采用沿叶高变截面放样逻辑，从叶根到叶顶的翼型安装角连续渐变，没有出现分段拼接的棱边，每一段截面的弦长、最大厚度位置都匹配亚音速轴流压气机的气动设计要求，避免了曲面曲率突变带来的附面层分离隐患。叶根与轮盘的衔接曲面做了等半径倒圆优化，倒圆半径沿周向随叶型厚度自适应调整，不会出现常规等半径倒圆在叶型最厚处与轮盘面干涉、最薄处倒圆缺失的问题，这一细节直接对应实际加工中铣削刀具的走刀路径，曲面连续度达到G2级，五轴铣削时不会出现刀具震颤留下的刀纹，减少后续抛光的工作量。轮盘中心的定位曲面与叶片安装槽的衔接处，做了微小的拔模斜度曲面处理，斜度控制在1.5度，既不影响叶片的装配定位精度，又能避免装配时叶片榫头与轮盘槽口的卡滞，曲面过渡处没有尖角，能有效降低工作状态下的应力集中系数。渲染阶段的曲面光影调试特意匹配金属高温合金的材质特性，叶身曲面的反光率沿弦向做了渐变处理，对应实际叶片表面的涂层分布，压力面反光稍弱、吸力面反光更均匀，能直观呈现叶型的曲面曲率变化，不会出现过曝导致的叶型轮廓失真。相邻叶片之间的流道曲面做了连续性检查，相邻叶型的对应截面曲率差控制在0.02以内，流道内没有出现曲面凹陷或者凸起，能保证流体在流道内沿轴向平稳流动，不会因为曲面瑕疵产生额外的流动损失。叶顶处的曲面特意做了0.3毫米的等距偏移处理，对应实际运行中叶顶与机匣之间的冷态间隙，偏移后的曲面与叶身主曲面保持G1连续，不会出现台阶面，仿真时能更准确地模拟叶顶间隙泄漏流的影响。
