热水管加工专用卧式弯管成型设备

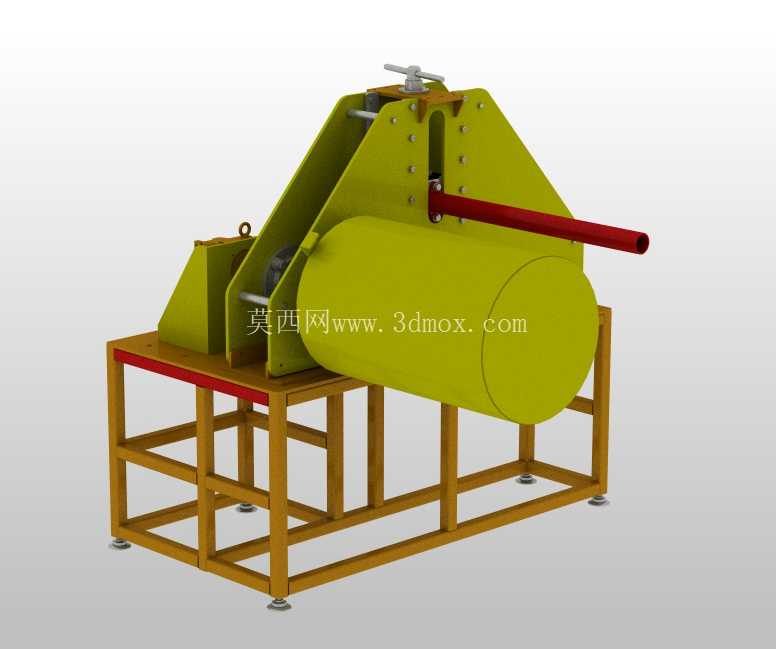

　　这款弯管设备主要面向民用热水管路的批量加工作业场景，在水暖配件生产车间、管路预制加工工段都能见到这类设备的身影，它的核心作用是完成金属管材的定曲率弯曲成型，替代传统手工弯管效率低、成型精度差、管材易出现瘪皱缺陷的问题。从结构布局来看，设备采用方管焊接的框架式底座，底部配置可调式支撑脚杯，安装时可通过脚杯调节整体水平度，抵消安装地面的平整度误差，避免设备运行时因机身倾斜带来的传动部件偏载问题，底座的框架结构预留了足够的检修空间，日常维护时无需拆解主体结构即可完成传动部件的润滑、易损件更换作业。

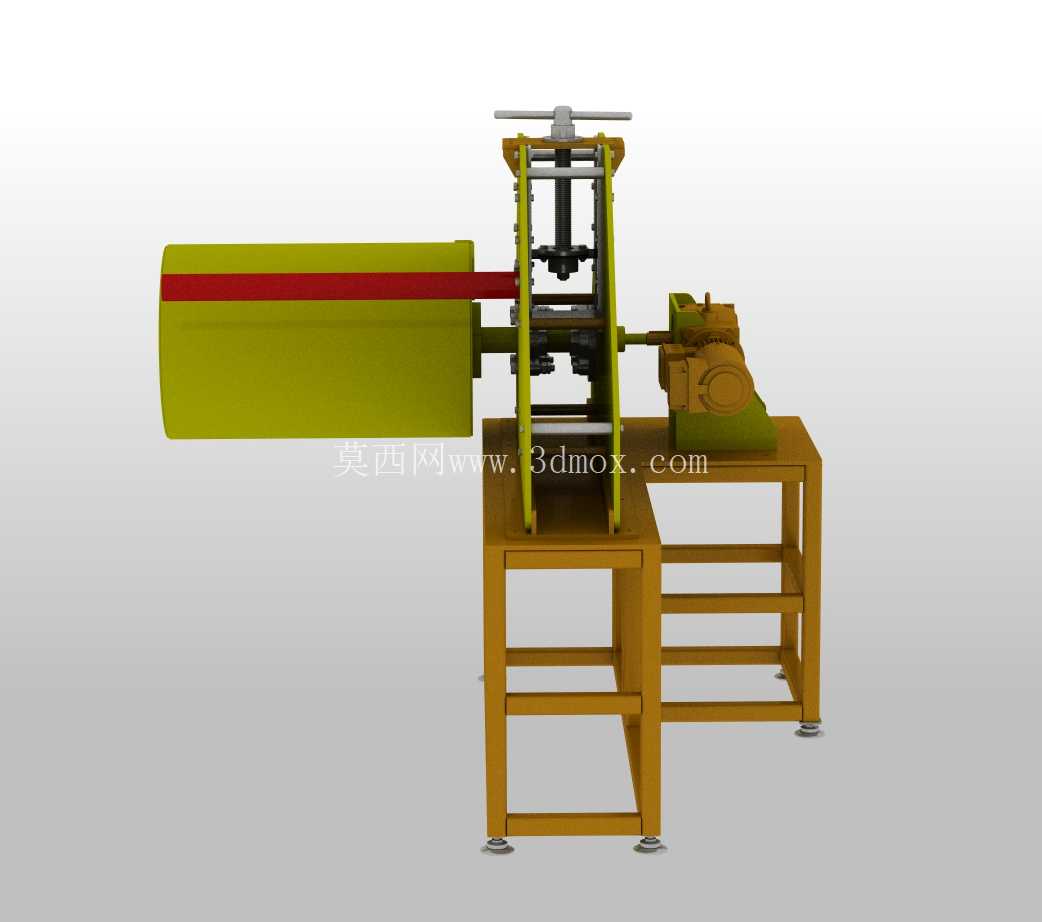

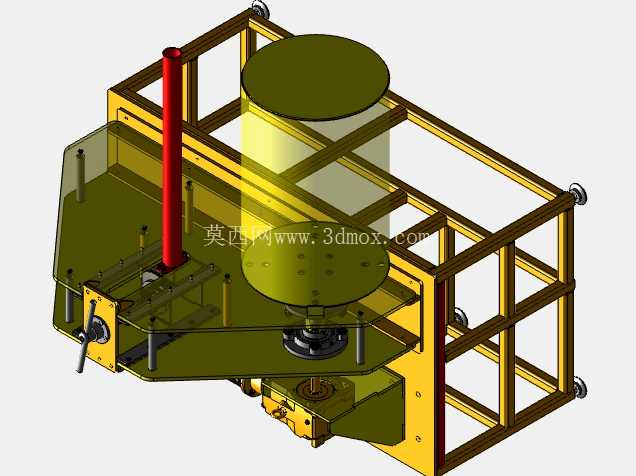

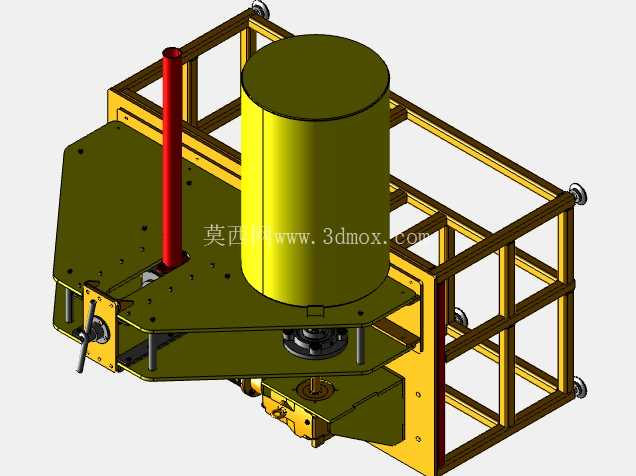

　　设备的执行端采用滚轮式弯曲模结构，弯曲作业时管材穿过定位套后由压轮贴合固定，驱动辊带动管材沿成型模辊做圆周进给，即可完成指定角度的弯曲成型，这种结构相比芯轴式弯管设备结构更简单，针对壁厚均匀的民用热水管材加工时，完全可以满足成型后管材圆度、弯曲半径的公差要求，同时设备的压轮位置配置了丝杆调节机构，可根据加工管材的外径尺寸调整压轮与成型辊的间隙，适配一定范围内不同管径的热水管加工需求，无需更换整套成型模具即可完成小范围的规格切换。

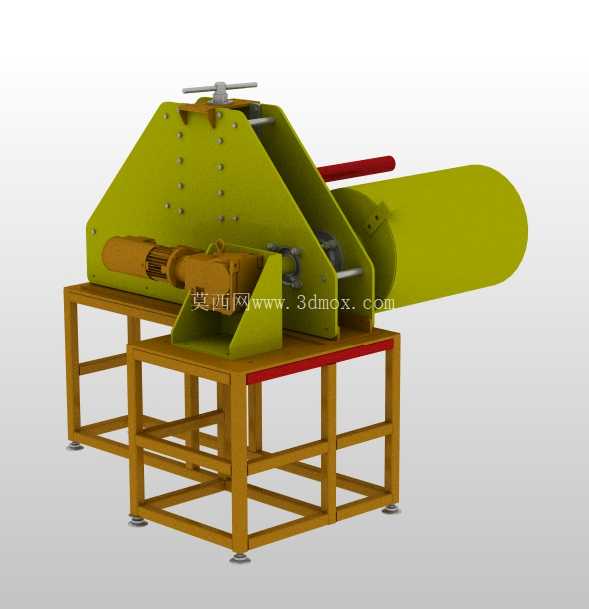

　　设备的动力单元集成在主体护罩内部，护罩采用钣金折弯成型，既可以防护内部传动部件避免加工过程中的金属碎屑、灰尘落入传动副，也能起到安全防护作用，避免作业人员误触运转部件引发安全事故，护罩上方预留了吊环安装位，车间内转场作业时可通过起重设备直接吊装整台设备，无需拆分部件，转场后接通动力即可快速恢复生产。从安装边界来看，设备整体占地尺寸适配常规小型机加工工位的布局要求，操作侧预留足够的上下料空间，管材进料方向无结构遮挡，可适配长度较大的整根管材连续加工作业，弯曲成型后的出料侧也预留了足够的管件摆放空间，作业时无需额外搭建辅助出料架即可完成常规长度管件的加工。

　　在实际生产应用中，这类弯管设备加工出的管件主要用于民用建筑的热水管路铺设、家用热水器配套管路预制、小型供暖系统的管路连接，成型后的管件弯曲段过渡平滑，无明显的拉伸褶皱、管壁凹陷缺陷，管路连接时密封性能稳定，可满足热水输送过程中的耐压、耐温要求。设计过程中针对热水管加工的特性，对成型辊的曲率做了针对性匹配，弯曲半径符合水暖管路的安装规范，避免弯曲半径过小导致管路通径减小、水流阻力增大的问题，同时设备的操作高度按照人体站立作业的舒适高度设计，作业人员长时间操作也不易产生疲劳，进料端的定位挡板可快速定位管材的弯曲位置，重复加工同规格管件时无需反复测量定位，可有效提升批量加工的一致性。设备的机架焊接后做了整体去应力处理，长期承受弯曲作业的交变载荷也不会出现机架变形问题，所有转动配合部位都配置了自润滑轴承，日常维护周期长，适合小型水暖配件加工厂的连续化生产作业，相比大型数控弯管设备，这款设备结构简单、操作门槛低，作业人员经过简单培训即可上手操作，设备的故障率低，维护成本也更适配小规模生产的成本控制需求。
