钣金结构带提手密封烟房箱体

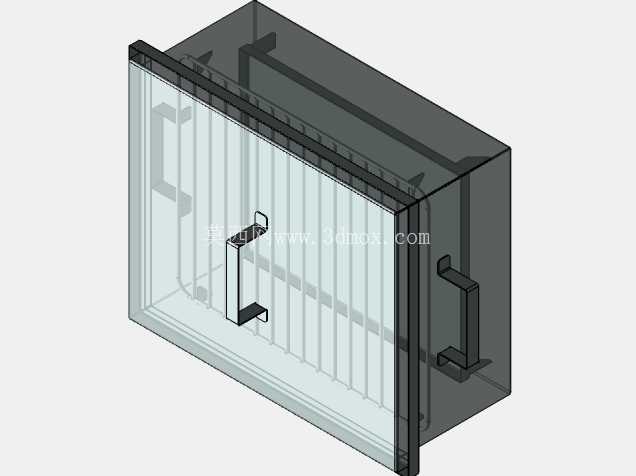

　　这款钣金材质的烟房箱体，在小型工件表面处理、实验室熏制试验、小批量零部件发蓝发黑处理场景中有着广泛应用，区别于大型工业烟房的固定安装属性，这款小型可移动箱体更适配小批量、多频次的作业需求，可直接放置在车间操作台面、试验台架上使用，无需额外做地基固定，适配灵活多变的工位排布需求。从结构设计来看，箱体采用等厚钣金折弯拼焊成型，所有折弯边均做了内收工艺处理，避免锐边外露造成操作人员划伤风险，箱体上口设置外翻的搭接止口，箱盖扣合时可完全覆盖止口边缘，形成迷宫式密封结构，能够有效减少内部烟气外泄，避免作业环境被烟气污染，同时也能减少外部气流进入箱体内部，保证腔体内烟气浓度稳定，提升处理工艺的一致性。

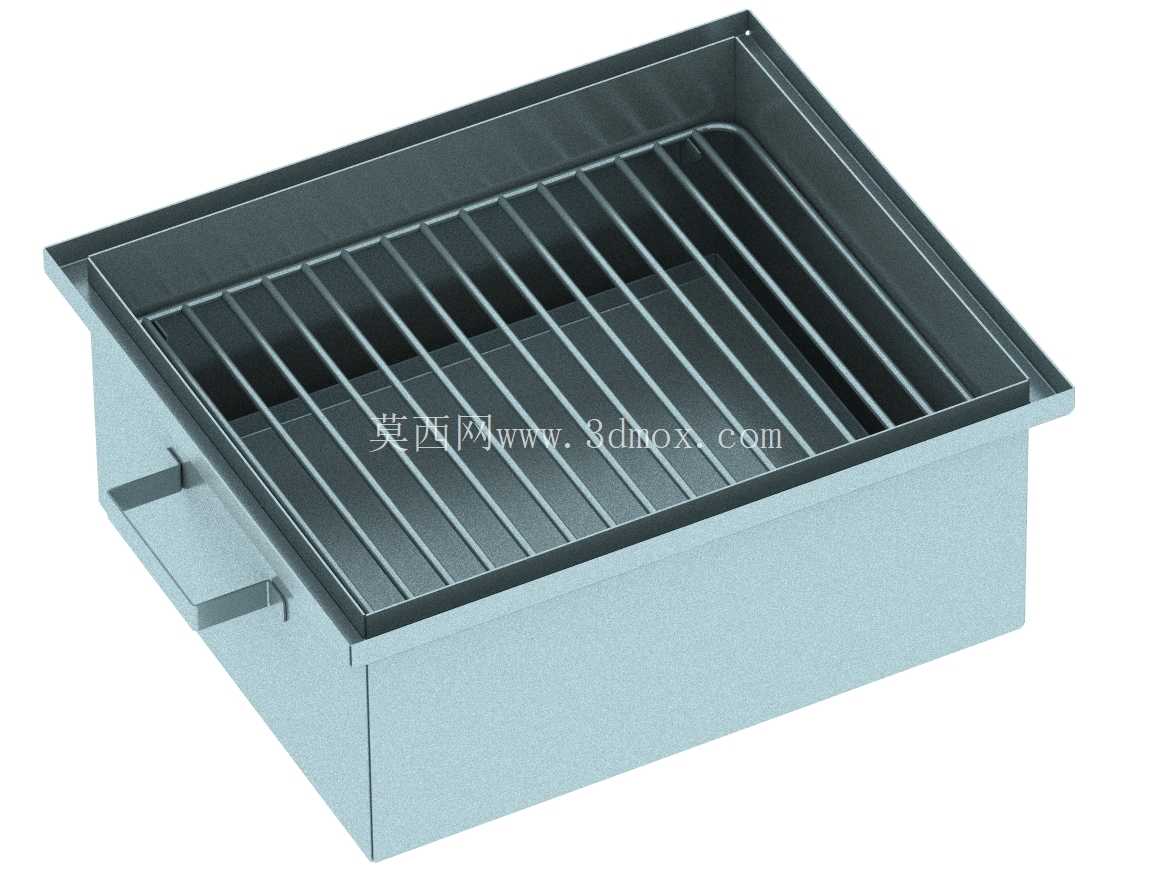

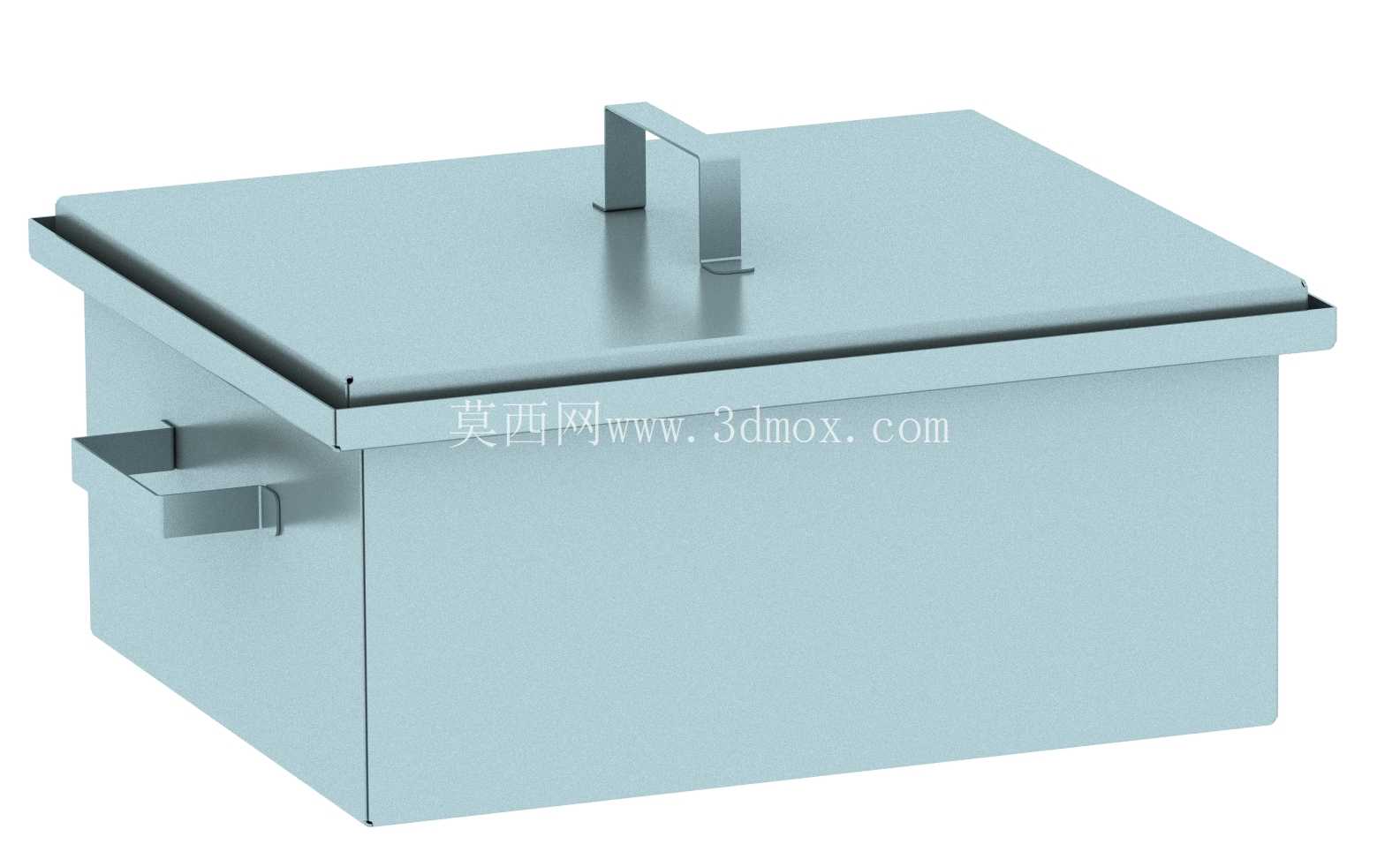

　　箱盖顶部设置一体式折弯提手，提手与箱盖采用点焊连接，提手的握持高度经过人体工程学核算，操作人员佩戴劳保手套也可顺利握持开启箱盖，提手的折弯圆角做了加大处理，握持时不会出现硌手的问题；箱体单侧同样设置侧装提手，方便双人配合搬运箱体，或是在需要倾倒内部残渣时握持施力。箱体的内腔为无凸起直壁结构，没有多余的加强筋或安装凸台，一方面可以最大化利用内部储物空间，方便放置各类待处理工件、试样架，另一方面平直的内壁也便于后期清理内部积灰、残渣，减少清洁死角。

　　从安装边界尺寸来看，箱体整体为长方体构型，长宽比例接近1.2:1，高度约为长度的0.7倍，放置在台面上时重心偏低，即使开启箱盖过程中也不会出现倾翻风险，箱盖开启后最大翻转角度可达到110度，开启后箱盖可自然倚靠在箱体后侧，无需额外设置支撑结构，取放工件时不会被箱盖遮挡操作空间。设计过程中针对钣金焊接变形问题做了提前预判，箱体的四个竖棱边采用分段点焊工艺，避免满焊造成的板材热变形，箱盖背面设置一圈内折的加强边，既可以提升箱盖的整体刚性，避免大尺寸薄板出现中部下凹变形，同时加强边也可作为密封结构的一部分，插入箱体上口的止口内，进一步提升密封性能。

　　在实际使用场景中，这款箱体可搭配烟气发生装置使用，也可作为小型工件的密封转运箱使用，箱体的钣金材质可耐受常规作业温度，不会因为烟气温度出现板材变形或涂层脱落问题，所有焊接位置均做了打磨处理，焊道平整无毛刺，不会出现卡挂工件、勾扯劳保用品的问题。针对长期使用的磨损问题，箱体底部可根据使用需求选配橡胶脚垫，避免钣金底面直接与台面摩擦造成划伤，同时也可起到一定的防滑作用，减少箱体在台面上的滑动位移。箱体的侧提手位置设置在箱体高度的1/3处，搬运时箱体可保持自然水平状态，内部放置的工件不会出现倾斜滑落的问题，提手与箱体的连接位置额外增加了贴片加强，避免长期承重出现焊点开裂的问题。
