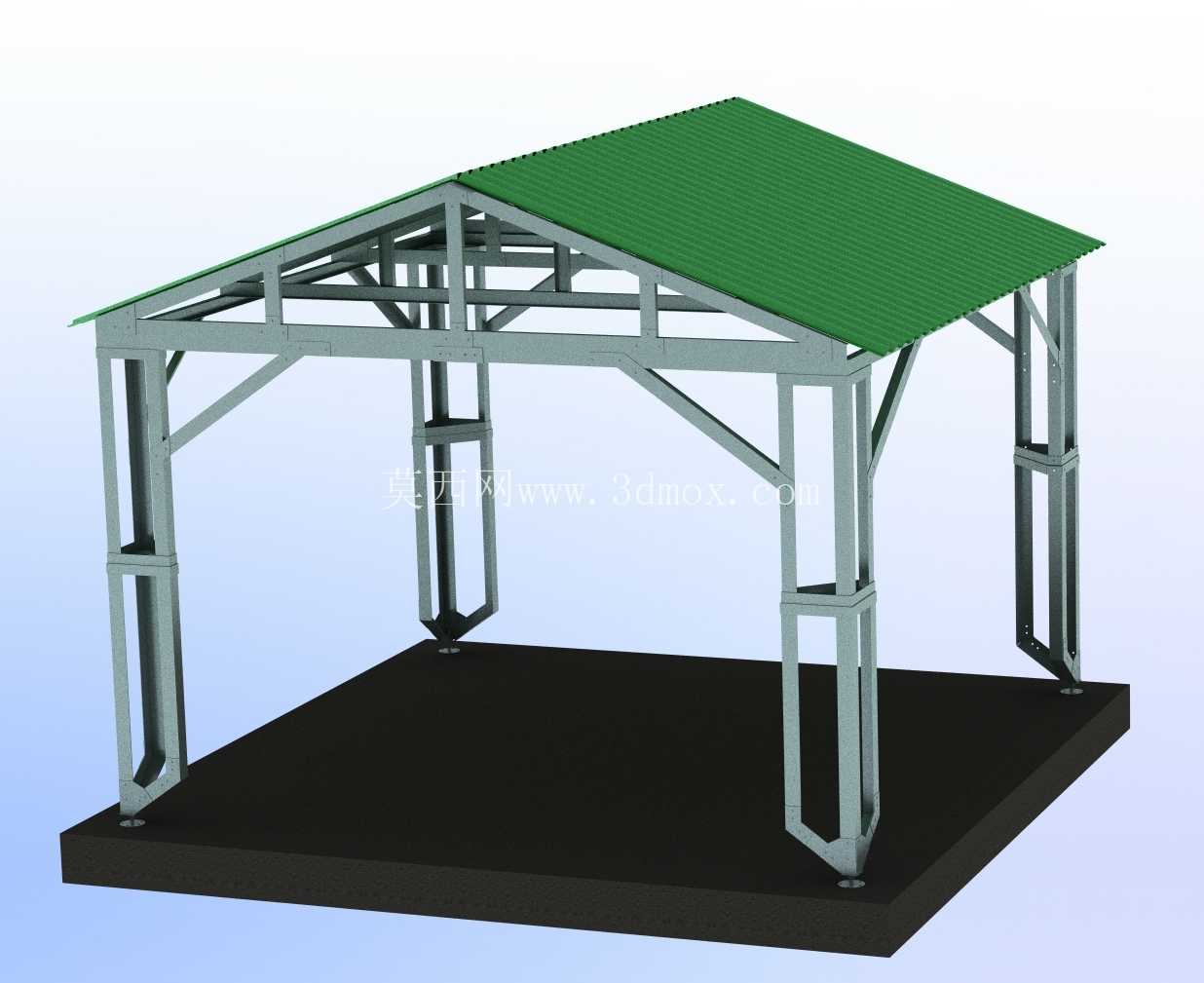

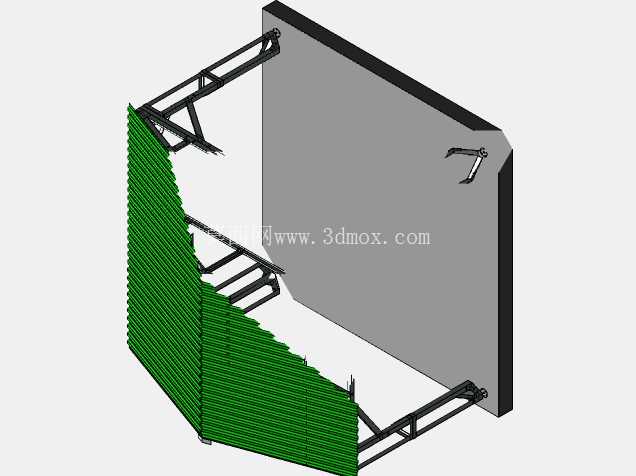

户外钢结构遮阳遮雨展馆框架结构

　　该结构为户外开放式展馆的承重框架体系，主要应用于户外展会临时展位、园区休憩站点、厂区临时物料存放区、户外便民服务点等场景，核心作用是为下方区域提供遮阳、挡雨的顶部防护，同时依靠开放式的立柱布局保证场地内的人员通行、物料转运不受遮挡，相比封闭建筑具备搭建快速、场地适配性强、通风采光优异的特点。

　　从实际使用维度看，该框架无额外围护墙体，四根主立柱直接落地固定在硬化混凝土地基上，内部净空高度满足常规人员站立、小型展具摆放、轻型设备临时放置的需求，顶部双坡彩钢屋面可快速引导雨水向两侧排放，避免屋面积水渗漏，斜向布置的柱间支撑可抵消户外侧向风载，防止框架在大风天气下出现侧向倾覆或结构形变。

　　设计层面优先考虑模块化装配逻辑，所有钢构件均采用标准化型材加工，主立柱为矩形钢管焊接成型，柱脚设置带安装孔的底板，可通过膨胀螺栓直接与硬化地面固定，无需复杂的预埋基础施工，适配临时场地快速搭建、快速拆除转场的使用需求。屋面桁架采用小规格型钢焊接为三角形承重单元，相邻桁架之间通过横向系杆连接形成整体屋面承重骨架，上方铺设压型彩钢板作为屋面围护，彩钢板的波纹结构可在降低板材自重的同时提升屋面的整体抗弯强度，减少屋面檩条的布置密度，降低整体结构自重。

　　安装边界方面，该框架要求安装地面为平整度偏差不超过5mm的硬化混凝土面，单块柱脚底板的安装固定需配备至少4颗膨胀螺栓，螺栓埋深不低于100mm以保证足够的抗拔力。框架整体跨度适配中小型户外场地需求，内部无额外承重柱遮挡，可最大化利用下方使用面积，屋面挑出长度超出立柱外侧一定距离，可避免雨水顺着立柱流到内部场地，同时为侧边区域提供额外的遮阳范围。结构所有钢构件表面均做防锈涂装处理，可适应户外露天环境下的长期使用，减少后期维护成本，构件之间的连接节点均采用螺栓装配形式，现场无需大量焊接作业，普通安装人员借助常规工具即可完成整体组装，拆卸后所有构件可分类打包转运，重复利用率高。

　　在结构受力设计上，双坡屋面的坡度设置兼顾了排水效率与屋面风阻控制，坡度不会过陡导致风阻过大提升结构抗风设计要求，也不会过缓导致雨水排放不畅出现屋面积水。柱间的斜向支撑布置在立柱的两个垂直方向，形成稳定的三角形受力体系，可将屋面承受的竖向荷载、侧向风载均匀传递到每根立柱，再通过柱脚传递到地面，避免局部构件受力集中出现形变。屋面桁架的腹杆布置采用等节间划分，保证每段杆件的受力均匀，减少异型构件的加工量，降低生产加工成本，同时也方便后期构件损坏后的替换维修。
