金属桁架式工业排烟烟囱结构设计

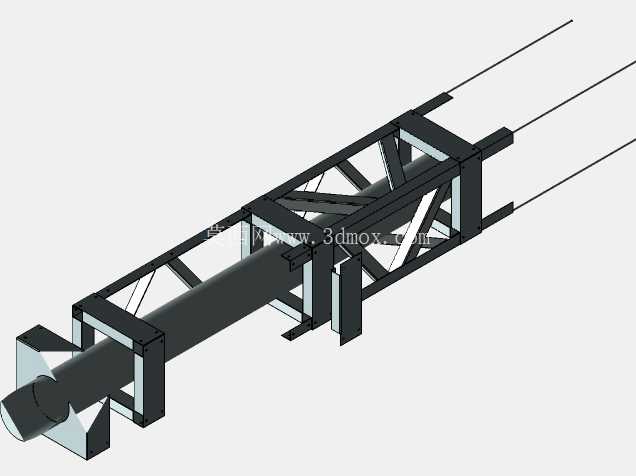

　　这套金属材质的排烟烟囱结构，主要面向中小型工业厂区、生产车间的废气集中排放场景设计，区别于传统混凝土烟囱的笨重施工模式，全金属预制构件的形式能大幅缩短现场安装周期，适配厂区改扩建阶段快速搭建排烟通路的需求。从结构设计逻辑来看，主体采用中心排烟筒加外围桁架支撑的组合形式，中心筒体为烟气流通的核心通道，截面采用等径直筒设计，内壁光滑无突出结构，能最大程度降低烟气流通的沿程阻力，避免烟尘在筒壁堆积造成的通径缩减问题。外围的格构式桁架沿筒体高度方向等距布置横向拉结框，每段拉结框通过四个方向的斜向腹杆与纵向主弦杆连接，形成稳定的空间桁架体系，这种结构相比单筒体自立式烟囱，能在同等用钢量下获得更高的结构刚度，有效抵御室外高空的风载荷作用，避免高柔结构在强风下出现过大振幅的涡振，影响结构连接可靠性。

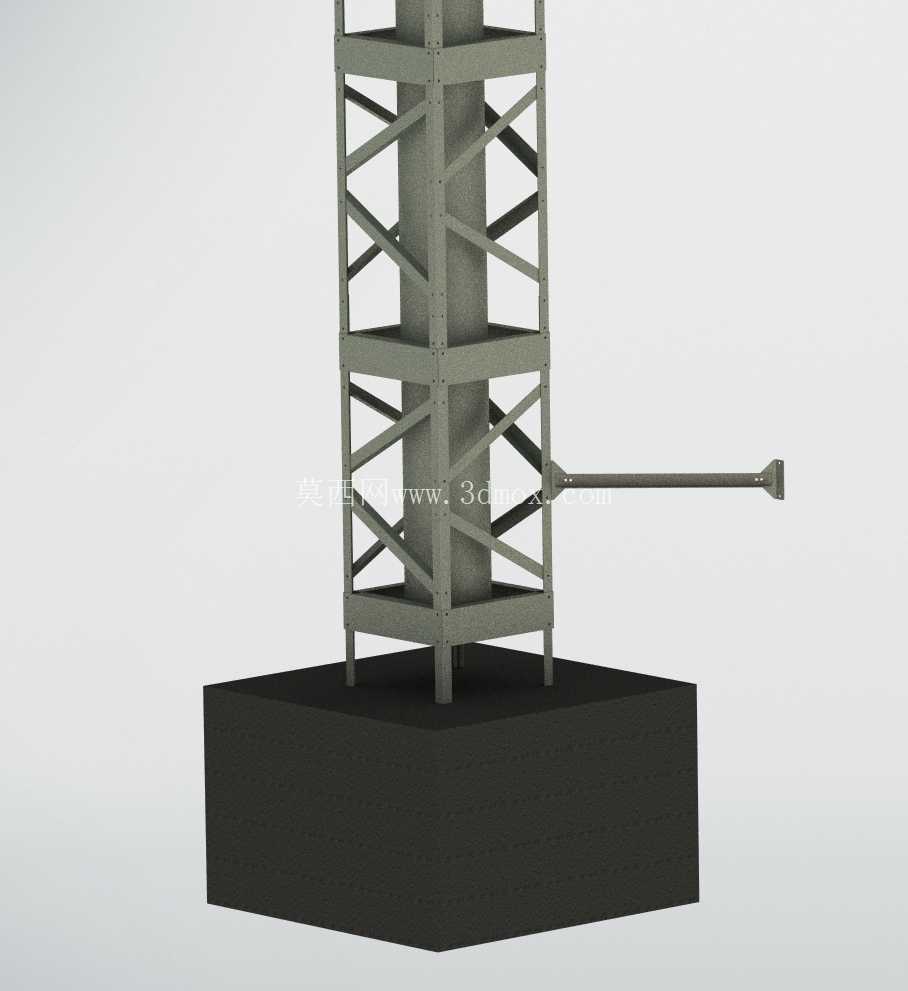

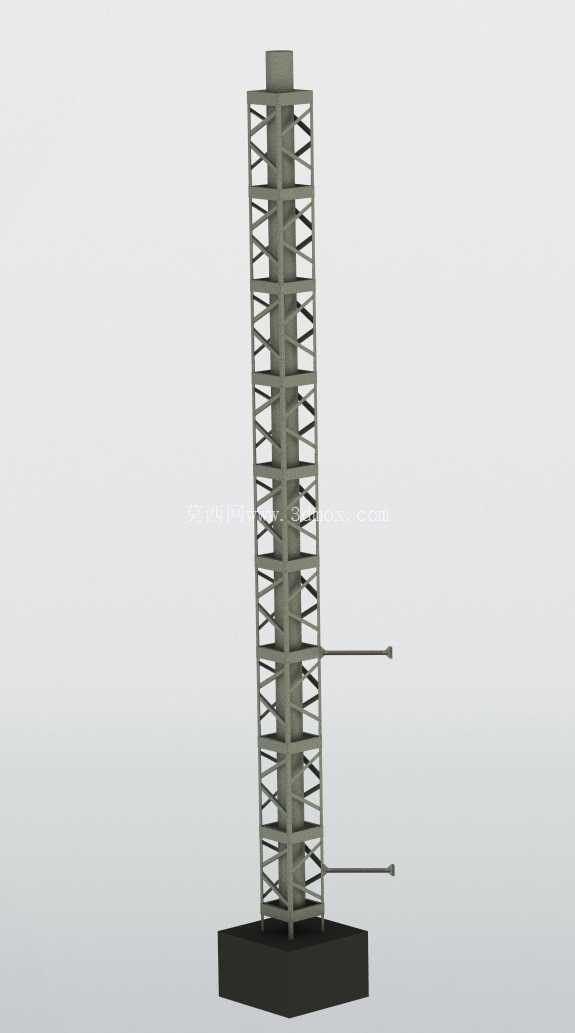

　　在安装边界的设计考量上，底部设置了整块方形混凝土配重基础的连接接口，桁架底部的四根主弦杆通过预埋地脚螺栓与基础刚性连接，安装时需要保证基础平面的水平度偏差不超过千分之一点五，避免筒体安装后出现垂直度超差，长期受载引发局部应力集中。筒体中下部设置了两处横向伸出的拉结耳板，可根据现场安装位置的周边建筑布局，选择拉结到相邻建筑结构或者额外设置的缆风绳上，进一步提升超高安装状态下的结构稳定性，尤其是在沿海风压较高的区域，额外的拉结措施能将结构的抗风等级提升两个档位。

　　从实际使用的功能特性来看，全金属板拼接的筒体采用满焊连接工艺，焊缝处做密封防腐处理，可耐受一定温度的工业废气排放，不会出现烟气渗漏的问题；桁架结构所有杆件均采用标准化型材下料，现场安装时仅需通过螺栓拼接即可完成组装，不需要大型吊装设备长时间配合，适合厂区内部有限空间的施工作业。设计过程中特意将桁架的腹杆间距控制在人员可攀爬的合理范围内，后期运维时可直接借助桁架杆件作为攀爬支撑，不需要额外设置外置爬梯，既减少了附属构件的材料消耗，也能降低爬梯构件长期外露锈蚀带来的运维风险。

　　尺寸设计上，整体高径比控制在18:1的合理区间，既保证了排烟口的高度满足环保排放的扩散要求，又不会因为高径比过大造成结构稳定性不足；底部基础的尺寸按照最不利风载荷下的抗倾覆要求计算，配重基础的重量能保证在12级阵风作用下结构不会出现倾覆位移，所有连接节点的螺栓规格均按照等强度设计原则选型，避免节点先于杆件失效的问题。筒体顶部没有设置额外的防雨帽结构，而是通过筒体上沿的卷边处理引导雨水沿筒壁外侧流下，避免雨水进入筒体内部造成筒壁腐蚀，这种设计相比外置防雨帽，减少了顶部的风阻构件，也避免了防雨帽被强风破坏脱落的风险。
